10G восходящая связь 16-портовый управляемый коммутатор PoE L2-Коммутатор PoE

10G восходящая связь 16-портовый управляемый коммутатор PoE L2

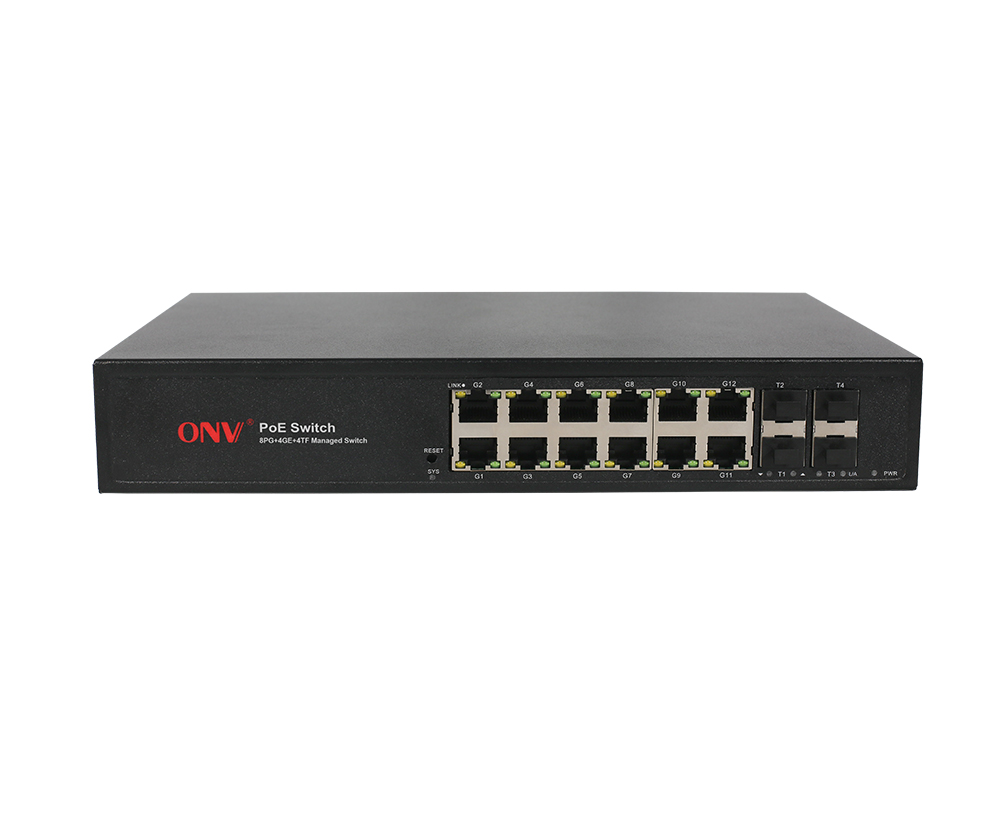

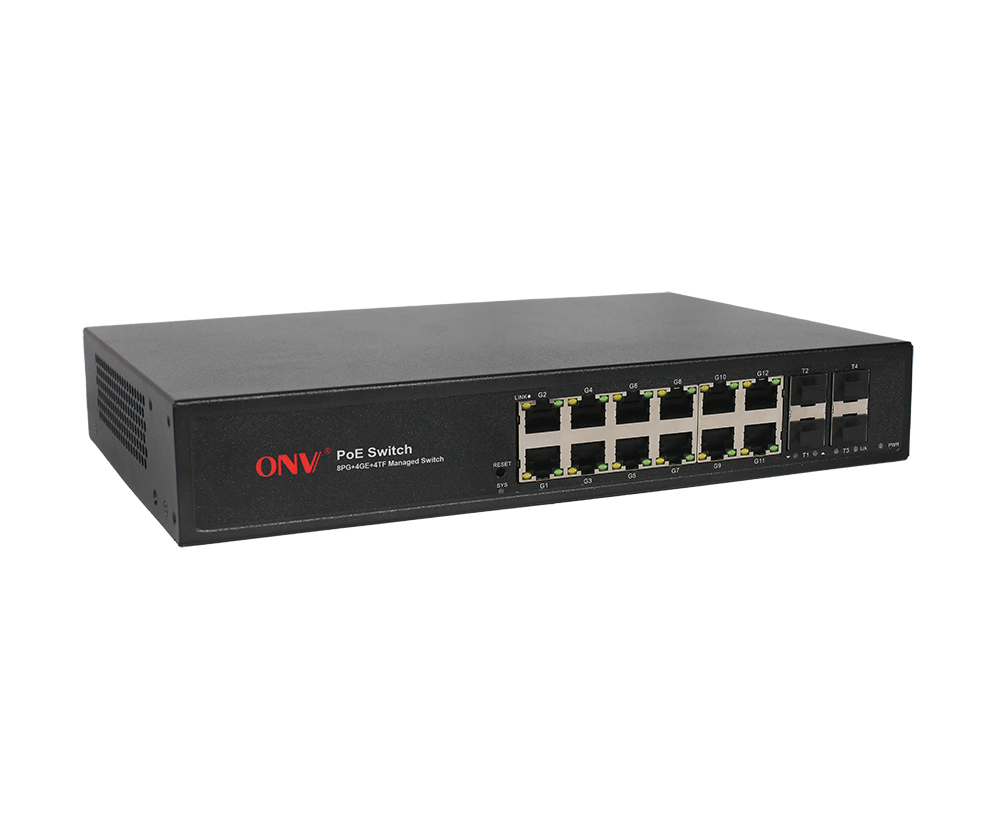

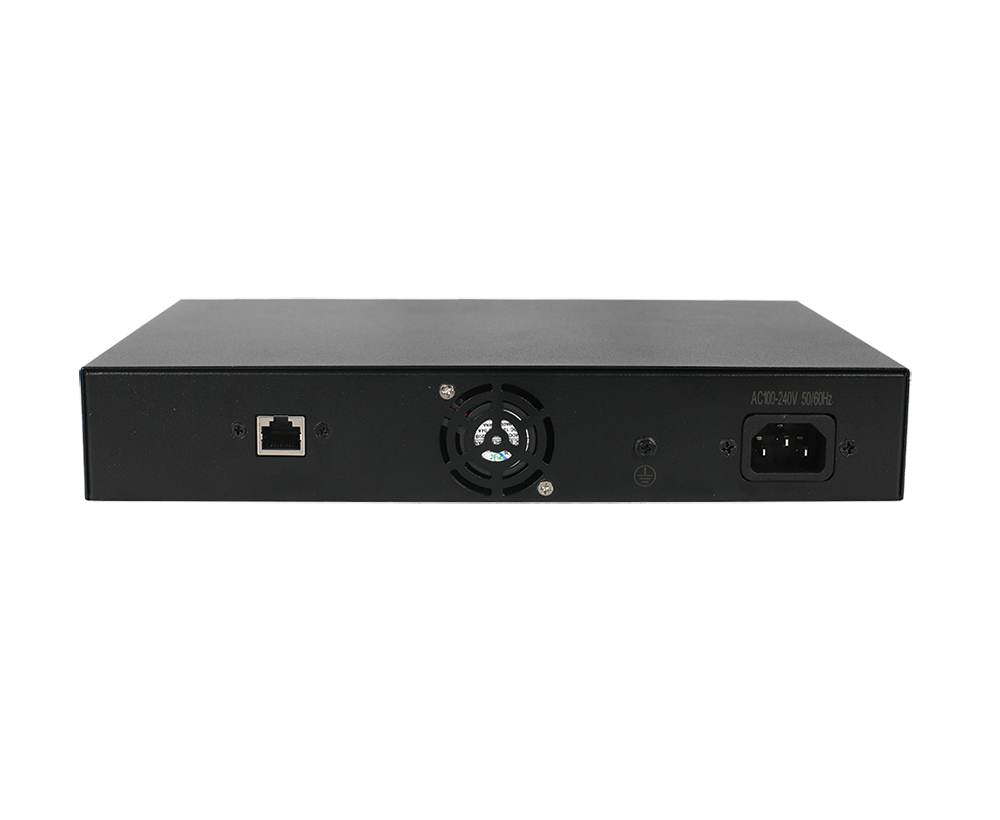

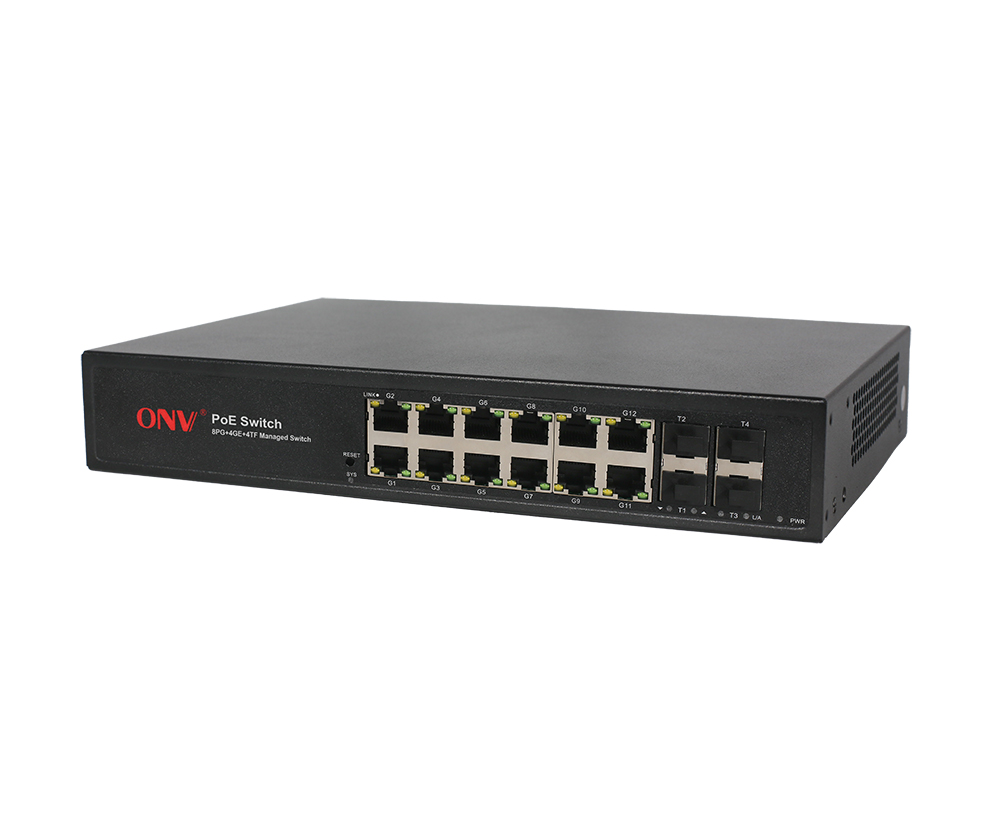

Модель： ONV-POE56168PFM-4TF

Управляемый L2 коммутатор PoE с 12 портами RJ45 10/100/1000M и 4 оптоволоконными портами SFP восходящей линии связи 1/10G. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он встроен в блок питания 160 Вт и шкаф 1U/19 ”.

Я хочу сделать запрос

Обзор
Техническая спецификация

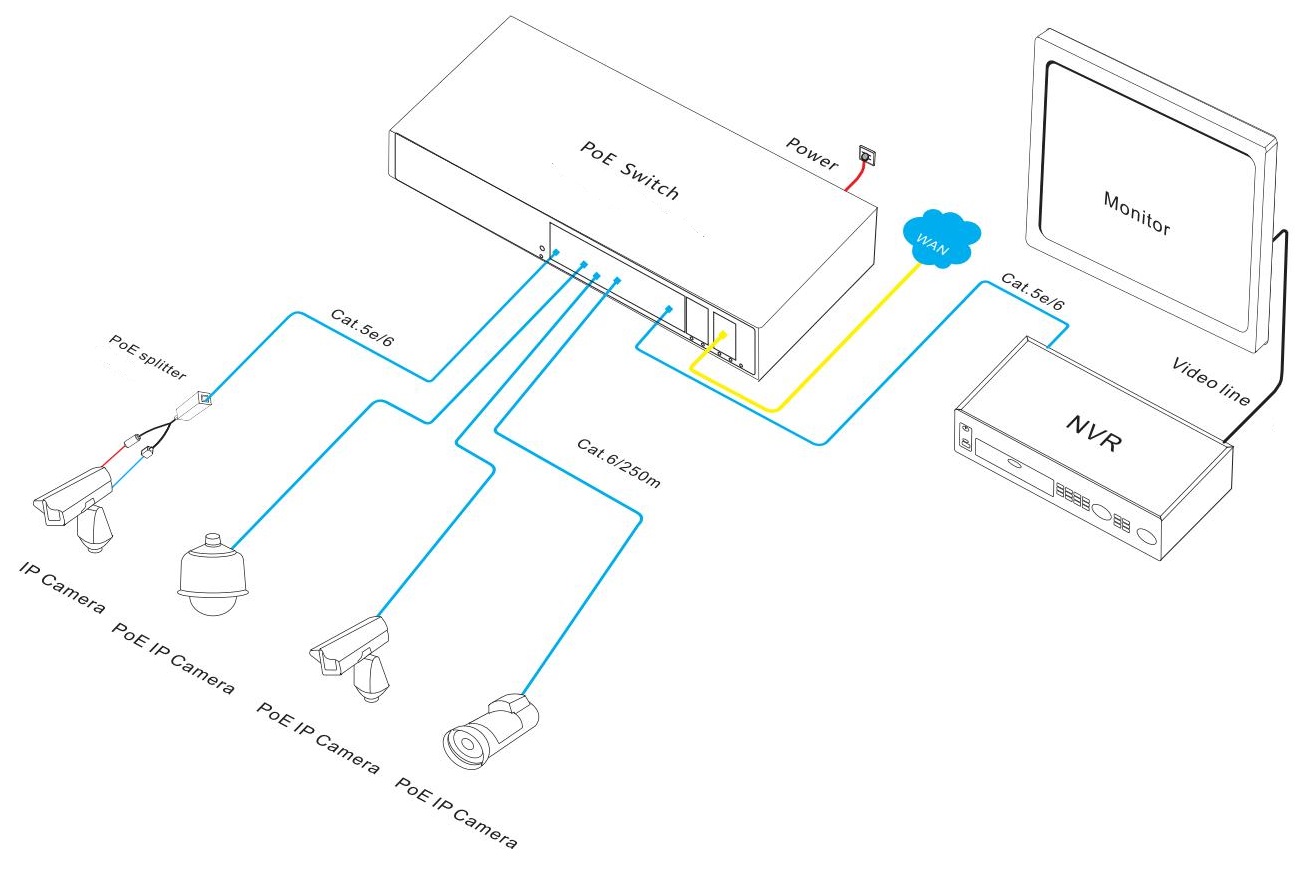

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-POE56168PFM-4TFПредставляет собой оптоволоконный коммутатор PoE, управляемый восходящей связью 10G, независимо разработанный ONV. Он имеет12* Адаптивные порты RJ45 10/100/1000Base-T и 4 порта восходящего канала SFP + 1/10G. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камера, телефон VoIP, и домофон с визуальным контролем доступа через сетевой кабель, чтобы соответствовать сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для отелей, кампусов, парков, супермаркетов, живописных мест, заводских общежитий, а также малых и средних предприятий для создания экономичных, эффективных, стабильных и надежных сетей связи.

ONV-POE56168PFM-4TFИмеет функции сетевого управления L2 +, поддерживает управление IPV4/IPV6, переадресацию статической маршрутизации, полный механизм защиты безопасности, идеальную стратегию ACL/QoS и богатые функции VLAN для легкого управления и обслуживания. Поддерживает несколько протоколов сетевого резервирования STP/RSTP/MSTP (<50 мс) и (ITU-T G.8032) ERPS (<20 мс) для улучшения резервного копирования и надежности сети. Когда однонаправленная сеть выходит из строя, связь может быть быстро восстановлена для обеспечения бесперебойной связи важных приложений. Управление портами, управление адресами маршрутизации, управление потоком портов, разделение VLAN, IGMP, политика безопасности и другие бизнес-конфигурации приложений могут выполняться через Web, CLI, SNMP, Telnet и другие методы в соответствии с потребностями приложений.

ОСОБЕННОСТЬ

Гигабитный доступ, восходящая связь1/10 гSFP + оптоволоконный порт

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE 802.3x и полудуплексного режима на основе обратного давления.

◇Поддержка гигабитного порта RJ45 и комбинации оптоволоконных портов SFP + uplink 1/10G, что позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇8 портов 10/100/1000Base-T RJ45 поддерживают питание PoE для мониторинга безопасности, систем конференц-связи, покрытия беспроводной сети и других сценариев.

◇Порты PoE поддерживают приоритет. Когда оставшейся мощности недостаточно, приоритет отдается электроснабжению портов с высоким приоритетом, чтобы избежать перегрузки оборудования.

◇Поддержка функции управления сетью PoE, с помощью конфигурации управления сетью вы можете реализовать вкл/выкл порт PoE, проверку состояния питания порта, планирование времени и т. Д.

Безопасность

◇Поддержка изоляции портов и подавления широковещательного шторма порта.

◇Поддержка привязки MAC порта и IP MAC Функции привязки портов.

◇Поддержка аутентификации 802.1X, предоставление функции аутентификации для компьютеров LAN и контроль состояния авторизации контролируемых портов в соответствии с результатами аутентификации.

Сильные возможности обработки бизнеса

◇Поддержка кольцевой сети ERPS и STP/ RSTP/ MSTP для устранения петель уровня 2 и реализации резервного копирования ссылок.

◇Поддержка IEEE802.1Q VLAN, пользователи могут гибко разделять конфигурации VLAN, Voice VLAN и QinQ в соответствии со своими потребностями.

◇Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала, балансировки нагрузки, резервного копирования каналов и повышения надежности каналов.

◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR и SP WRR.

◇Поддержка ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений, а также предоставление гибких политик управления доступом безопасности.

◇Поддержка протокола многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференционному обслуживанию.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

◇Блок питания собственной разработки, высокая избыточность, обеспечивающий долгосрочную и стабильную выходную мощность PoE.

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR, SYS, Link, L/A и PoE.

◇Низкое энергопотребление, вентилятор, корпус из оцинкованной стали и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

Простое управление O & M

◇Поддержка мониторинга ЦП, мониторинга памяти, обнаружения Ping и определения длины кабеля.

◇HTTPS, SSLV3, SSHV1/V2 и другие методы шифрования более безопасны в управлении.

◇RMON, системный журнал и статистика трафика портов удобны для оптимизации и трансформации сети.

◇LLDP удобен для системы сетевого управления для запроса и оценки состояния связи канала.

◇Поддержка различных методов управления и обслуживания, таких как управление веб-сетью, командная строка CLI (консоль, Telnet), SNMP (V1/V2/V3), Telnet и т. Д.

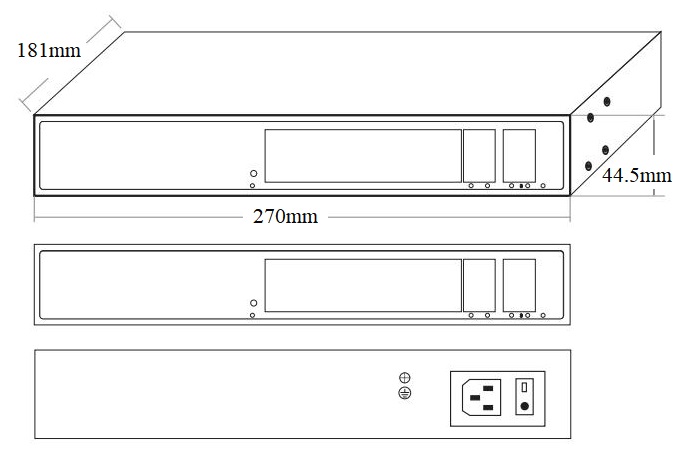

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Встроенный блок питания.
ONV-POE56168PFM-4TF	Управляемый коммутатор PoE L2 + с12* Порты 10/100/1000M RJ45 и4 порта SFP + волокна восходящего канала 1/10G. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Это встроенный источник питания и установка шкафа 1U/19 ”.	160 Вт
Примечание:Оптический модуль в комплект не входит и его необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	16-портовый 10G управляемый по восходящей линии связи коммутатор PoE	1	Набор
	Кабель питания переменного тока	1	ПК
	RJ45-DB9 Кабель адаптера	1	ПК
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт

Модель

Описание

Единица

1,25 гОптическийМодуль

2630

Оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC. Поддерживает функцию DDM и горячее подключение.

ПК

2632

Оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.

ПК

2612-Т

Оптический модуль SFP, одномодовое волокно 1,25G TX1310 нм/RX1550 нм, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.

ПК

2613-Р

Оптический модуль SFP, одномодовое одноволоконное волокно 1,25G TX1550 нм/RX1310 нм, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.

ПК

2612-Т-СК

Оптический модуль SFP, одномодовое одноволоконное волокно 1,25G TX1310 нм/RX1550 нм, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.

ПК

2613-Р-СК

Оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.

ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-POE56168PFM-4TF
Характеристики интерфейса
Фиксированный порт	1 * порт консоли (115200,N,8,1) 4 порта SFP для восходящей линии связи 1/10G (данные) 4 порта RJ45 восходящей линии связи 10/100/1000Base-T (данные) 8 портов PoE 10/100/1000Base-T (данные/питание)
Порт Ethernet	Порт 1-8 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порт стекловолокна, по умолчанию не включает оптический модуль (дополнительный одномодовый/многомодовый, одноволоконный/двухволоконный оптический модуль. ЛК)
Расширение порта оптического волокна	Расширение оптического модуля Turbo Overclocking 2,5G и кольцевая сеть
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м (1G), 850 нм/0-300 м (10G), одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Тип управления сетью	L2
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	128 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	77,38 Мпс
ЦП (Гц)	800 м
DRAM	1G
ВСПЫШКА	128 м
МАК	16 К
Буферная память	12 м
Джамбо рамка	12 К
Светодиодный индикатор	Система: SYS (зеленый), сеть: связь (желтый), порт оптоволокна: L/A (зеленый), PoE: PoE (зеленый)
Переключатель сброса	Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.
PoE & Электропитание
Порт PoE	Порт 1-8
Управление PoE	Отображение мощности нагрузки Port PoE в реальном времени, вкл/выкл выход Port PoE, работа PoE и планирование времени
Пин электропитания	1/2( ) 3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	В режиме ожидания <13 Вт, полная нагрузка <160 Вт
Общее PWR/входное напряжение	160 Вт/ (AC100-240V)
Электропитание	Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 3,0 А
Физический параметр
Операция Темп/Влажность	-20 ~ + 55 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ~ + 75 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	27018144,5 мм
Вес нетто/брутто	1,6 кг/2,2 кг
Установка	Настольный шкаф, 1U/19”
Сертификация & Гарантия
Молниезащита	Защита от молнии: 4KV 8/20us, уровень защиты: IP30
Сертификация	CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, RoHS
Гарантия	3 лет, пожизненное обслуживание
Функция сетевого управления
Интерфейс	Управление потоком IEEE 802.3x (полный дуплекс) Механизм защиты исключений портов Управление потоками портов в реальном времени (интервал потока) Подавление шторма вещания на основе скорости порта Оптически диагноз в реальном времени модуля ДДМИ СФП порта цифровой Порт EEE Green Ethernet Энергосберегающая конфигурация и просмотр состояния Ограничение скорости трафика сообщений на входящих и исходящих портах мини-гранулярность16 Кбит/с и макс. 1 Гбит/с.
Функция L3	RIPv1/v2, OSPFv1/v2 Функция сетевого управления L2, управление двойным стеком Протокол ARP, макс. 1024 записи, статический маршрут IPv4/IPv6, макс. 128 записей
Vlan	VLAN на основе MAC, VLAN на основе протокола Конфигурация портов Access, Trunk, Hybrid. Протокол GVRP VLAN (4K) VLAN на основе порта, IEEE802.1q, Voice VLAN, конфигурация QinQ
Агрегация портов	LACP, статическая агрегация, максимум 8 групп агрегации и 8 портов на группу.
Связующего дерева	Защита STP BPDU, фильтрация BPDU и пересылка BPDU СТП(IEEE802.1d),РСТП(IEEE802.1w),МСТП(IEEE802.1s)
Кольцевая сеть ERPS	Поддержка кольцевой сети ERPS, время восстановления менее 20 мс, ITU-T G.8032
Многоадресный	MLD Snooping, многоадресная VLAN Быстрый выход пользователя, MVR (Multicast VLAN Регистрация) IGMP Snooping v1/v2/v3 и не более 256 групп многоадресной рассылки
Зеркальное отображение портов	Двунаправленное зеркалирование трафика для базовых портов Зеркалирование от одного к нескольким, поддержка сеансов до 4 портов
QoS	Алгоритм планирования очереди (SP, WRR, SP WRR) Ограничение скорости на основе потока, перенаправление скорости на основе потока Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта Сопоставление приоритетов 802,1 p/ DSCP, Diff-Serv QoS, Знак/Замечание приоритета
СКЛ	Доставка ACL на основе порта и VLAN. L2-L4 функция фильтрации пакетов может соответствовать первым 80 байтам сообщения и предоставлять определение ACL на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. д.
Безопасность	Проверка подлинности IEEE802.1X на основе порта SSL гарантирует безопасность передачи данных Четырехъядерная функция привязки портов IP MAC VLAN Функция предохранителя источника ИП, аттестация ААА & РАДИУС Anti DoS-атака, подавление широковещательных сообщений порта Иерархическое управление пользователями и защита паролем SSH 2,0 обеспечивает безопасный зашифрованный канал для входа пользователя в систему Механизм резервного копирования данных хоста, функция обнаружения вторжений ARP Защита адреса источника IP, функция ограничения скорости сообщения ARP Изоляция порта, ограничение обучения MAC-адресу, черная дыра MAC-адреса
DHCP	DHCP-клиент, DHCP-слежка, DHCP-сервер
Управление	Управление веб-сетью (https) Протокол обнаружения канала уровня (LLDP) Просмотр статуса мгновенного использования процессора Часы NTP, восстановление в один клик, SNMP V1/V2/V3 Управление загрузкой и загрузкой файлов FTP, TFTP Проверка состояния кабеля, обнаружение Ping, журнал работы системы Консоль/Telnet/ SSH/ CLI Конфигурация командной строки ONV-NMS управление кластером платформы (LLDP SNMP)
Система	Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
