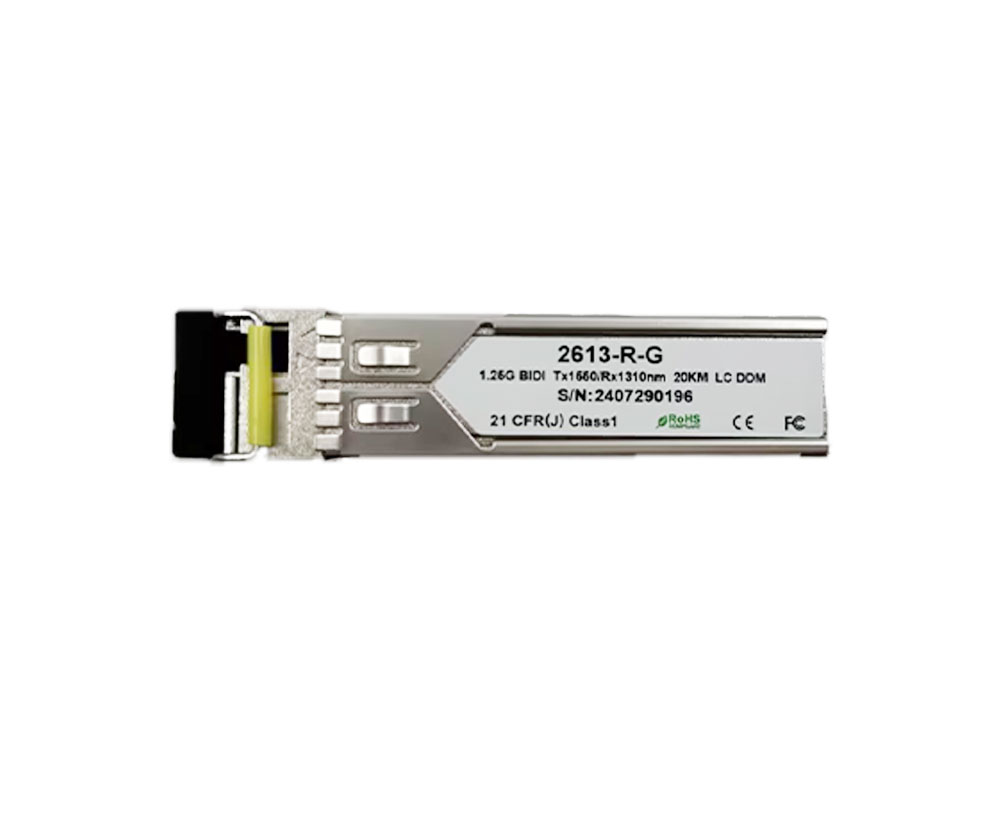

1,25G 1310/1550 нм и 1550/1310 нм 20 км Оптический трансивер

Модель： 2612-T-G&2613-R-G

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

Описание

2612-Т-Г&2613-Р-ГSFP-BIDI Приемопередатчики-это высокопроизводительные, экономичные модули, поддерживающие двойную скорость передачи данных 1,25 Гбит/с/1,0625 Гбит/с и2Расстояние передачи 0 км с SMF.Приемопередатчик состоит из трех секций:ПС/Лазерный передатчик DFB, фотодиод PIN, интегрированный с транс-импедансным предусилителем (TIA) и блоком управления MCU. Все модули соответствуют требованиям лазерной безопасности класса I. Приемопередатчики совместимы с SFP Multi-Source Agreement (MSA) и SFF-8472. Для получения дополнительной информации, пожалуйста, обратитесь к SFP MSA.

ФEature

Би-дирекционный соединитель ЛК

Горячее подключение SFP след

Низкое энергопотребление<0,8 Вт

Операционная TEТемпература: -40 ~ 85 ℃

Интерфейс цифрового диагностического монитора

Применимо для подключения SMF 20 км

Поддержка скорости передачи данных 1,25 Гбит/с/1,0625 Гбит/с

Соответствует SFP MSA и SFF-8472

Очень низкий уровень электромагнитных помех и отличная защита от электростатического разряда

2612-Т-Г:Лазер FP 1310 нм иДетектор фото ПИН 1550нм

2613-Р-Г:Лазер 1550нм ДФБ и детектор фото ПИН 1310нм

ФНефункциональная схема

АМаксимальный рейтинг BSolute

Параметр	Символ	Мин.	Макс.	Единица
Напряжение питания	Vcc	-0,5	4,0	V
Температура хранения	ТС	-40	85	° С
Относительная влажность	Правый	0	85	%

Примечание:Стресс сверх максимальных абсолютных оценок может причинить постоянное повреждение кТрансивер.

ГОбщие эксплуатационные характеристики

Параметр	Символ	Мин.	Тип	Макс.	Единица
Скорость передачи данных	ДР	1,0625	1,25		Гб/с
Напряжение питания	Vcc	3,13	3,3	3,47	V
Ток поставки	Icc5			220	МА
Операционный случай Темп.	ТК	0		70	° С

Электрические характеристики

Параметр	Символ	Мин.	Тип	Макс.	Единица	Примечание
Передатчик
Дифференциальный ввод данных качели	VIN, ПП	120		820	Мвпп	1
Ввод отключения Tx-высокий	VIH	2,0		ВЦЦ 0,3	V
Tx Отключить Вход-Низкий	Вил	0		0,8	V
Выход неисправности Tx-высокий	VOH	2,0		ВЦЦ 0,3	V	2
Выход неисправности Tx-низкий	Vol	0		0,8	V	2
Входное дифференциальное сопротивление	Рин		100		Ω
Приемник
Дифференциальный вывод данных качели	Vout, пп	340	650	800	Мвпп	3
Выход Rx LOS-высокий	Vroh	2,0		ВЦЦ 0,3	V	2
Выход Rx LOS-низкий	Vrol	0		0,8	V	2

Примечания:

1. TD /-внутренне AC соединенный с дифференциальным прекращением 100Ω внутри модуля.

2. Tx Fault и Rx LOS-это выходы с открытым коллектором, которые должны быть вытянуты с помощью резисторов от 4,7 k до 10 кОм на плате хоста. Потяните напряжение между 2,0 В и Vcc 0,3 В.

3.RD /-выходы внутренне соединены AC, и должны быть прекращены с 100Ω (дифференциалом) на SERDES потребителя.

ОТехнические характеристики

Параметр	Символ	Мин.	Тип	Макс.	Единица	Примечание
Передатчик
Рабочая длина волны	Λ	1270	1310	1360	Нм	2612-Т-Г
Рабочая длина волны	Λ	1510	1550	1570	Нм	2613-Р-Г
Аве. выходная мощность (включена)	PAVE	-9		-3	ДБм	1
Коэффициент вымираания	ER	9			ДБ	1
Коэффициент подавления бокового режима	СМСР	30			ДБ
Ширина РМС спектральная 1310нм ФП	Δλ			3	Нм
RMS спектральная ширина 1550 нм DFB				1	Нм
Время подъем/падение (20% ~ 80%)	Тр/ТФ			0,26	Нс	2
Дисперсионное наказание	ТДП			3,9	ДБ
Выходной оптический глаз	Совместимость с IEEE802.3 z (асерная безопасность класса 1)
Приемник
Рабочая длина волны	Λ	1510	1550	1570	Нм	2612-Т-Г
Рабочая длина волны	Λ	1270	1310	1360	Нм	2613-Р-Г
Чувствительность приемника	ПСЕН 1			− 22	ДБм	3
Перегрузка	PAVE	-3			ДБм	3
ЛОС Ассерт	Па	− 35			ДБм
ЛОС Де-ассерт	Пд			-24	ДБм
ЛОС Гистерезис	Pd-Па	0,5			ДБ

Примечания:

1.Измерено при 1250 Мбит/с по тестовой схеме PRBS 2 223-1NRZ.

2.Нефильтрованный, измеренный с помощью тестового шаблона PRBS223-1 @ 1,25 Гбит/с.

3.Измерено при 1250 Мбит/с помощью тестовой схемы PRBS 223-1 NRZ для BER <1x10-12.

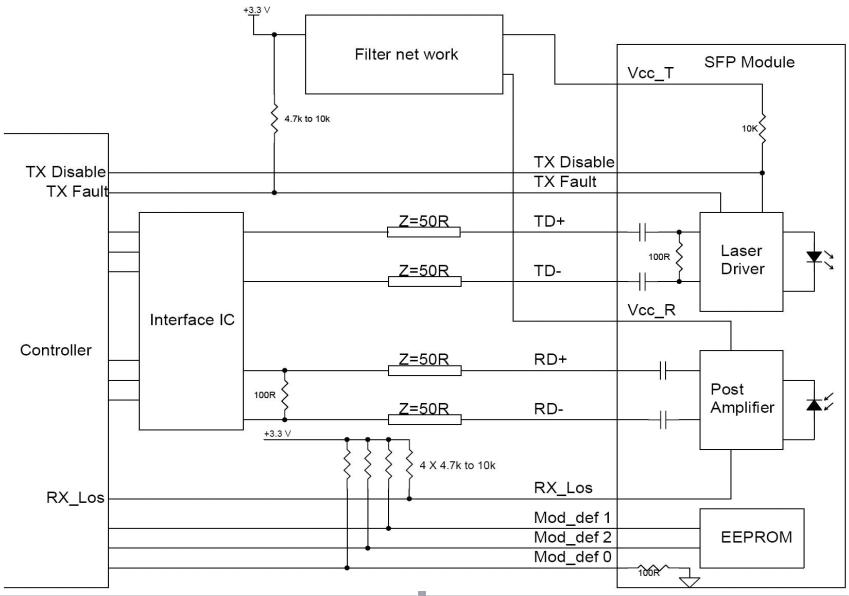

Типичная схема интерфейса

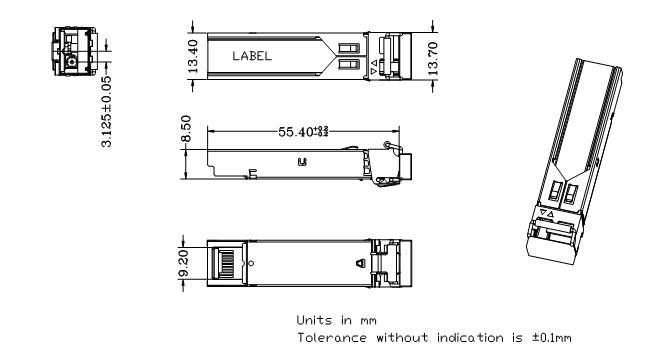

Размеры упаковки

Длина волны	Цвет защелки
TX 1310нм	Синий
TX 1550 нм	Желтый

Заказ информации

Номер детали	Описание
2612-Т-Г	SFP BIDI, 1,25 г, 1310/1550 нм, 20 км, -40 ~ 85 ℃, с DDM
2613-Р-Г	SFP BIDI, 1,25 г, 1550/1310 нм, 20 км, -40 ~ 85 ℃, с DDM

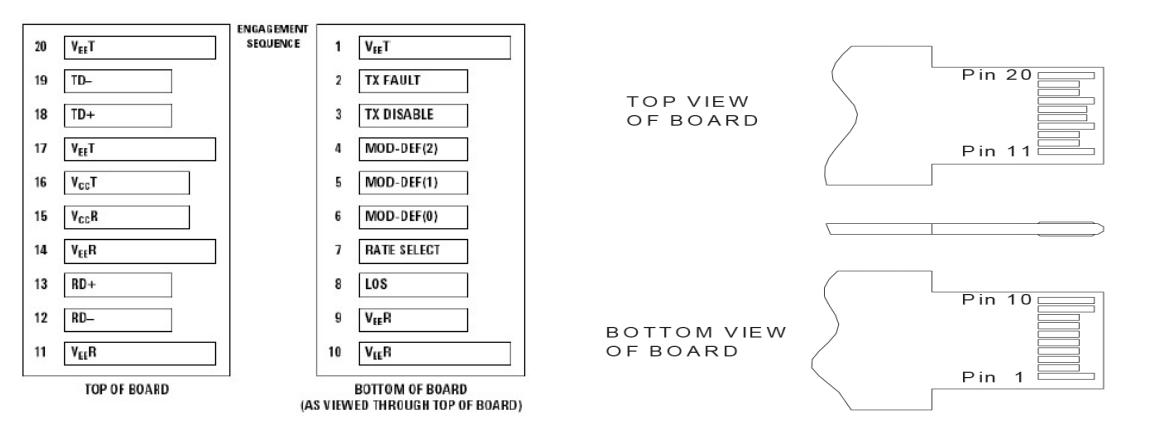

ПВ определении и функциях

Пин	Символ	Имя/Описание	Примечания
1	Веит	Земля tx
2	Неисправность tx	Индикация неисправности Tx, выход открытого коллектора, активный «H»	1
3	Отключить Tx	Вход LVTTL, внутреннее подтягивание, Tx отключен на «H»	2
4	MOD-DEF2	2-проводный ввод/вывод данных последовательного интерфейса (SDA)	3
5	MOD-DEF1	2-проводной тактовый вход последовательного интерфейса (SCL)	3
6	MOD-DEF0	Индикация присутствия модели	3
7	Выбор тарифа	Нет подключения
8	ЛОС	Потеря сигнала Rx, выход открытого коллектора, активный «H»	4
9	VeeR	Rx земля
10	VeeR	Rx земля
11	VeeR	Rx земля
12	РД-	Обратные полученные данные вышли	5
13	РД	Полученные данные вышли	5
14	VeeR	Rx земля
15	ВКЦР	Источник питания rx
16	ВККТ	Источник питания tx
17	Веит	Земля tx
18	ТД	Передача данных в	6
19	ТД-	Обратная передача данных в	6
20	Веит	Земля tx

Примечания:

1.Когда высокий, этот выход указывает на какую-то неисправность лазера. Низкий указывает на нормальную работу. И его следует подтянуть с помощью резистора 4,7-10 кОм на плате хоста.

2.Отключение передачи-это вход, который используется для отключения оптического выхода передатчика. Он подтягивается внутри модуля с помощью резистора 4,7-10 кОм. Его государствами являются:

Низкий (0-0,8 В): передатчик включен (> 0,8, <2,0 В): не определен

Высокий (2,0 В ~ Vcc 0,3 В): передатчик отключен Открытый: передатчик отключен

3.Мод-Def 0,1,2. Это контакты определения модуля. Они должны быть подтянуты с 4,7 кОм-10 кОм.Резистор на плате хоста. Напряжение подтягивания должно быть в пределах 2,0 В ~ Vcc 0,3 В.

Mod-Def 0 был заземлен модулем, чтобы указать, что модуль присутствует

Mod-Def 1-это тактовая линия двухпроводного последовательного интерфейса для последовательного идентификатора.

Mod-Def 2-это линия передачи данных двухпроводного последовательного интерфейса для последовательного идентификатора.

4.При высоком уровне этот выход указывает на потерю сигнала (LOS). Низкий указывает на нормальную работу.

5.РД/-:Это выходы дифференциального приемника. Они представляют собой переменные дифференциальные линии 100 Ом, которые должны быть завершены 100 Ом (дифференциал) на пользовательском SERDES. Соединение АК сделано внутри модуля и таким образом не необходимо на доске хозяина.

6.TD /-:Это входы дифференциального передатчика. Они АК-соединенные, дифференциальные линии с дифференциальным прекращением 100Ω внутри модуля. Соединение АК сделано внутри модуля и таким образом не необходимо на доске хозяина.

Спецификации цифров диагностические

Трансиверы могут использоваться в хост-системах, которые требуют внутренней или внешней калибровки цифровой диагностики.

Параметр	Символ	Единицы	Мин.	Макс.	Точность	Примечание
Температура приемопередатчика	ДТемп-Э	° С	-5	75	± 5 ° C
Напряжение питания приемопередатчика	DVoltage	V	2,8	4,0	± 3%
Ток смещения передатчика	Дбиас	МА	2	80	± 10%	1
Выходная мощность передатчика	DTx-мощность	ДБм	− 12	0	±3ДБ
Средняя входная мощность приемника	DRx-мощность	ДБм	-25	0	±3ДБ
