Приемопередатчик 10 Gb/s SFP 1310nm 20km оптически

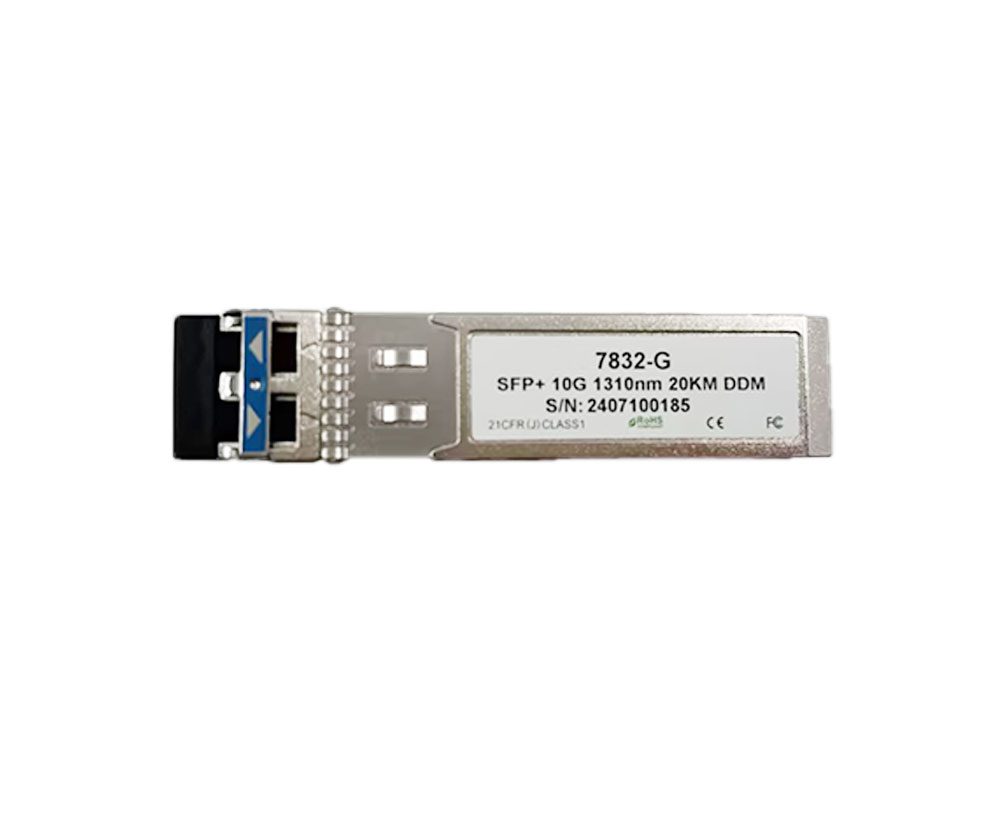

Модель： 7832-G

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

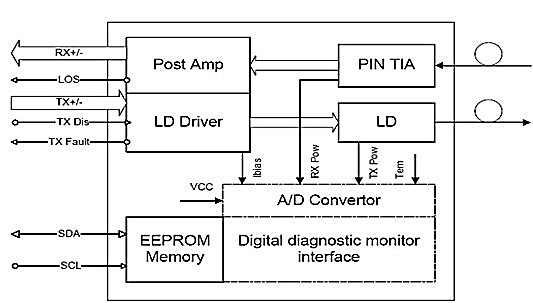

Описание

7832-GУлучшенный малый форм-фактор Pluggable SFPТрансиверы предназначены для использования в каналах Ethernet 10G до20 км по волокну SingleMode. Они соответствуют SFF-8431.,SFF-8432 и IEEE802.3ae10GBASE-LR/LW. Конструкции приемопередатчика оптимизированы для высокого выполнения-ансе и рентабельным для того чтобы поставить клиентов самые лучшие решения для радиосвязи.

Особенность

Двухшпиндельный соединитель ЛК

Низкое энергопотребление <1 Вт

Горячее подключение SFP след

Поддержка битовой скорости от 9,95 до 10,5 Гбит/с

Интерфейс цифрового диагностического монитора

Рабочая температура:-40 ~ 85℃

Применимо для20 км SMF соединение

Электрический интерфейс соответствует SFF-8431

НеохлаждаемыйПередатчик 1310нм ДФБ, фото-детектор ПИН

Оптический интерфейс, совместимый с IEEE 802.3ae 10GBASE-LR

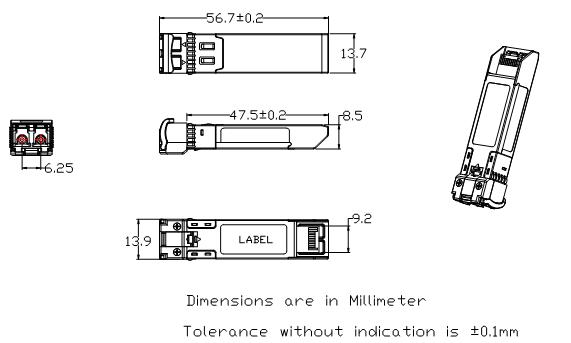

Размер

АМаксимальный рейтинг bsolute

Параметр	Символ	Мин.	Макс.	Единица
Напряжение питания	Vcc	-0,5	4,0	V
Температура хранения	ТС	-40	85	° С
Относительная влажность	Правый	0	85	%

Примечание:Стресс сверх максимальных абсолютных оценок может причинить постоянное повреждение кТрансивер.

ГОбщие эксплуатационные характеристики

Параметр	Символ	Мин.	Тип	Макс.	Единица
Скорость передачи данных		9953	10,3125	10518	Гб/с
Напряжение питания	Vcc	3,13	3,3	3,47	V
Ток поставки	Icc5			285	МА
Операционный случай Темп.	ТК	-40		85	° С

Электрическая характеристика

Параметр	Символ	Мин.	Тип	Макс.	Единица	Примечание
Передатчик
Дифференциальный ввод данных качели	ВИНПП	180		700	Мвпп	1
Передача напряжения отключения	ВД	VCC-0.8		Vcc	V
Передача Включить напряжение	Вен	Ви		Ви 0,8	V
Входное дифференциальное сопротивление	Рин		100		Ω
Приемник
Дифференциальный вывод данных качели	Ваут,Полипропилен	300		850	Мвпп	2
Время нарастания выхода и время падения	Тр, Тф	28			ПС	3
ЛОС утверждал	Vlos_f	VCC-0.8		Vcc	V	4
ЛОС де-заявлено	ВЛОС_Н	Ви		Ви 0,8	V	4

Примечание:

1.Подключается напрямую к контактам ввода данных TX. Соединение переменного тока от контактов в ИС лазерного драйвера.

2.В дифференциальное прекращение 100Ω.

3.20-80%. Измеряется с помощью платы для проверки соответствия модулей и шаблона тестирования OMA. Использование четырех 1 иПоследовательность 4 0 в PRBS 9 является приемлемой альтернативой.

4.LOS-выход открытого коллектора. Следует подтянуть с 4,7 кОм-10 кОм на плате хоста. НормальныйОперация-логический 0; потеря сигнала-логический 1.

ОТехническая характеристика

Параметр	Символ	Мин.	Тип	Макс.	Единица	Примечание
Передатчик
Рабочая длина волны	Λ	1260	1310	1355	Нм
Ave. output power (Enabled)	PAVE	-5.		1	DBm	1
Side-Mode Suppression Ratio	SMSR	30			ДБ
Коэффициент вымираания	ER	4	4,5		ДБ
Среднеквадратичная спектральная ширина	Δλ			1	Нм
Время подъем/падение (20% ~ 80%)	Тр/ТФ			50	Пс	2
Дисперсионное наказание	ТДП			3,2	ДБ
Шум относительной интенсивности	РИН			− 128	ДБ/Гц
Выходной оптический глаз	Совместимость с IEEE 0802.3ae
Приемник
Рабочая длина волны		1270		1600	Нм
Чувствительность приемника Купол(Кому)ЭР = 4,5)	Запасные части psen1			-13,6	Мисс иметь	3 шт
Чувствительность приемника Купол(Кому)ЭР = 6)	Запасные части PSEN2			-14,4	Мисс иметь	3
Перегрузка	PAVE			0,5	ДБм
ЛОС Ассерт	Па	-30			ДБм
ЛОС Де-ассерт	Пд			-18	ДБм
ЛОС Гистерезис	Pd-Па	0,5			ДБ

Примечания:

1. Показатели средней мощности являются информативными только в соответствии с IEEE 802.3ae.

2. Допустим между 1260 и 1355 нм. BER<10-12,231-1 ПРБС.

3. Допустим между 1260 и 1355 нм.Согласно IEEE 802.3ae.

Спецификация цифров диагностическая

7832-GТрансиверы могут использоваться в хост-системах, которые требуют либоВнутренняя или внешняя калибровка цифровой диагностики.

Параметр	Символ	Единицы	Мин.	Макс.	Точность	Примечание
Температура приемопередатчика	ДТемп-Э	° С	-5	+ 70	± 5 ° C	1
Напряжение питания приемопередатчика	DVoltage	V	2,8	4,0	± 3%
Ток смещения передатчика	Дбиас	МА	0	80	± 10%	2
Выходная мощность передатчика	DTx-мощность	ДБм	-8	+ 2	± 2 дБ
Средняя входная мощность приемника	DRx-мощность	ДБм	− 16	0	± 2 дБ

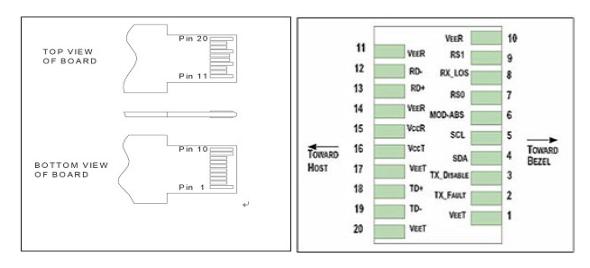

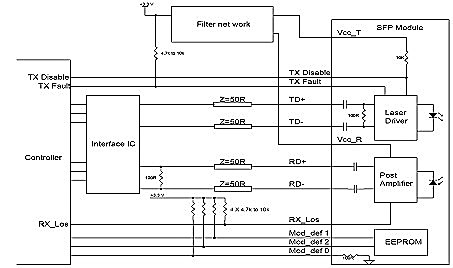

ПВ определении и функциях

Пин	Символ	Имя/Описание
1	ВЕТ [1]	Земля передатчика
2	Tx_FAULT [2]	Неисправность передатчика
3	Тх_ДИС [3]	Передатчик отключен. Выход лазера отключен на высоком или открытом
4	ПДД [2]	2-проводная линия передачи данных последовательного интерфейса
5	SCL [2]	2-проводная тактовая линия с последовательным интерфейсом
6	МОД_АБС [4]	Модуль Отсутствет. Заземленный внутри модуля
7	RS0 [5]	Оценить Выберите 0
8	RX_LOS [2]	Потеря индикации сигнала. Логика 0 указывает на нормальную работу
9	RS1 [5]	Тариф Выберите 1
10	ВЕЕР [1]	Земля приемника
11	ВЕЕР [1]	Земля приемника
12	РД-	Приемник Инвертированные ДАННЫЕ вне. Переменный ток
13	РД	ДАННЫЕ приемника вышли. Переменный ток
14	ВЕЕР [1]	Земля приемника

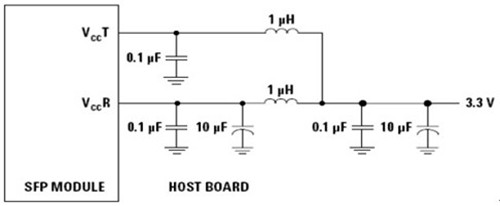

15	Vccr	Электропитание приемника
16	Vcct	Электропитание передатчика
17	ВЕТ [1]	Земля передатчика
18	ТД	ДАННЫЕ передатчика в. Переменный ток
19	ТД-	Передатчик Инвертированные ДАННЫЕ в. Переменный ток
20	ВЕТ [1]	Земля передатчика

Примечания:

1.Земление цепи модуля изолировано от земли шасси модуля внутри модуль.

2.СHould быть подтянуты с 4,7 кОм-10 кОм на плате хоста до напряжения между 3,15 В И 3,6 В.

3.Tx_Disable-входной контакт с 4,7 кОм-10 кОм подтягивается к VcCT внутри модуля.

4.Mod_ABS подключен к VeeT или VeeR в модуле SFP. Хост может тянуть этот контакт до Vcc_Host с резистором в диапазоне 4,7 кОм.-10kΩ.Mod_ABS утверждено «высокое» когда модуль SFP физически отсутствует от слота хозяина.

5.RS0 и RS1 являются входами модуля и притягиваются к VeeT с резисторами> 30 кОм в модуле.

СВоздушный интерфейс для ID и DDM

7832-GТрансивер поддерживает 2-проводный последовательный протокол связи, как определено в SFP МСА. Стандарт SFP Serial ID предоставляет доступ к идентификационной информации, описывающей возможности приемопередатчика, стандартные интерфейсы, производителя и другую информацию. Дополнительно,ЭтотПриемопередатчики SFP обеспечивают расширенный интерфейс цифрового диагностического мониторинга, который обеспечивает доступ в реальном времени к рабочим параметрам устройства, таким как температура приемопередатчика, ток смещения лазера, передаваемая оптическая мощность, принимаемая оптическая мощность и напряжение питания приемопередатчика. Он также определяет сложную систему сигнализации и предупреждающих флагов, которая предупреждает конечных пользователей, когда определенные рабочие параметры находятся за пределами установленного заводом нормального диапазона.

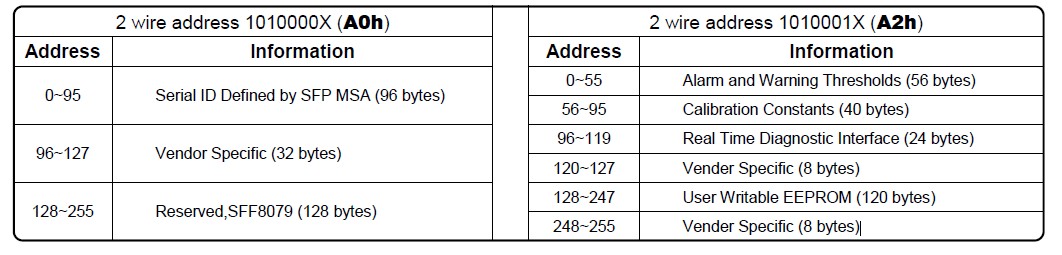

SFP MSA определяет 256-байтовую карту памяти в EEPROM, которая доступна через двухпроводный последовательный интерфейс по 8-битному адресу 1010000X(A0h), поэтому исходный интерфейс мониторинга использует 8-битный адрес (A2h), поэтому первоначально определенная карта памяти последовательного идентификатора остается неизменной. Структура карты памяти показана вТаблица.
