ОБЗОР

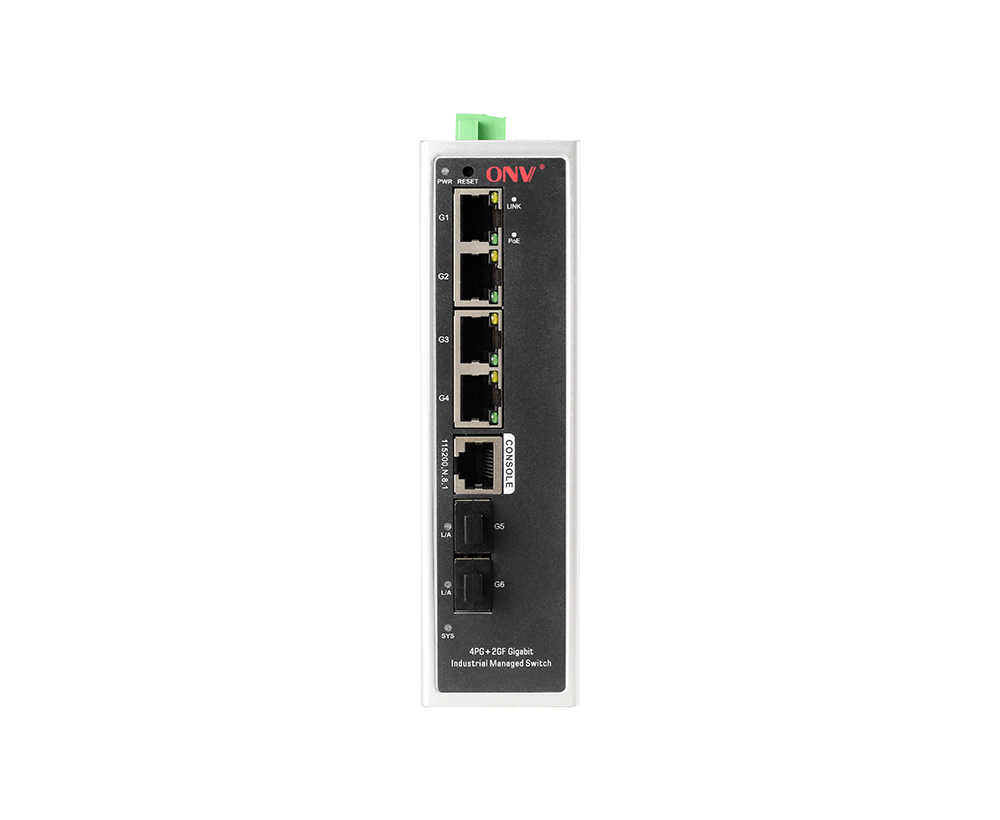

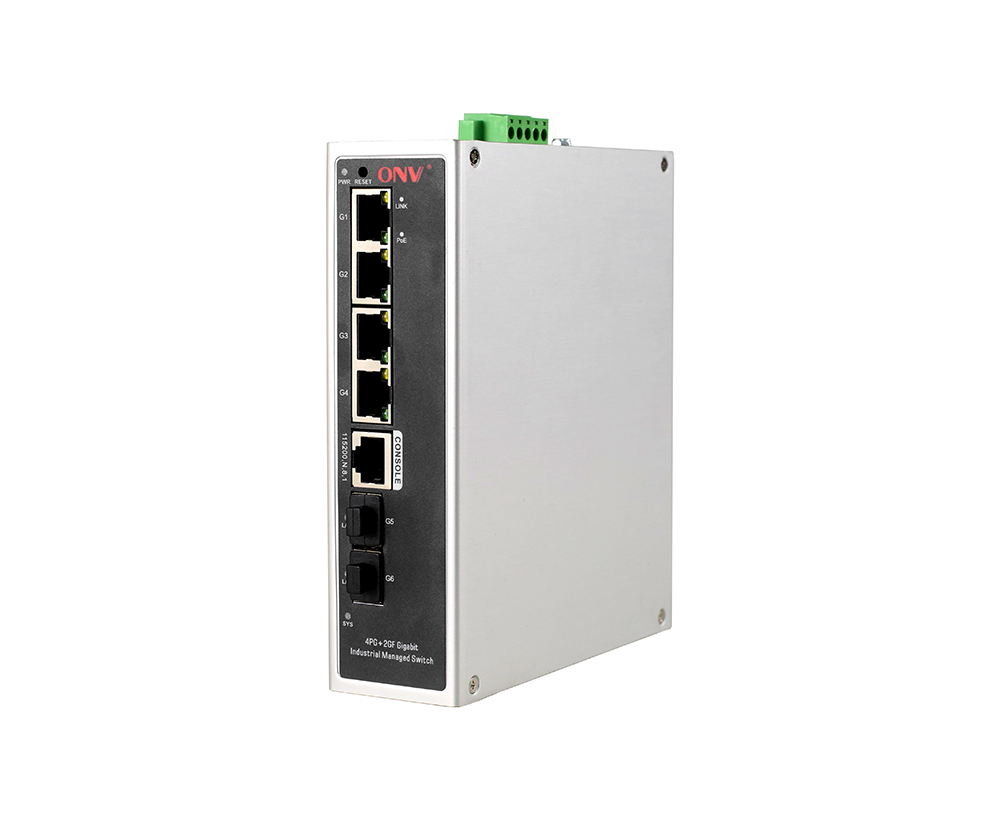

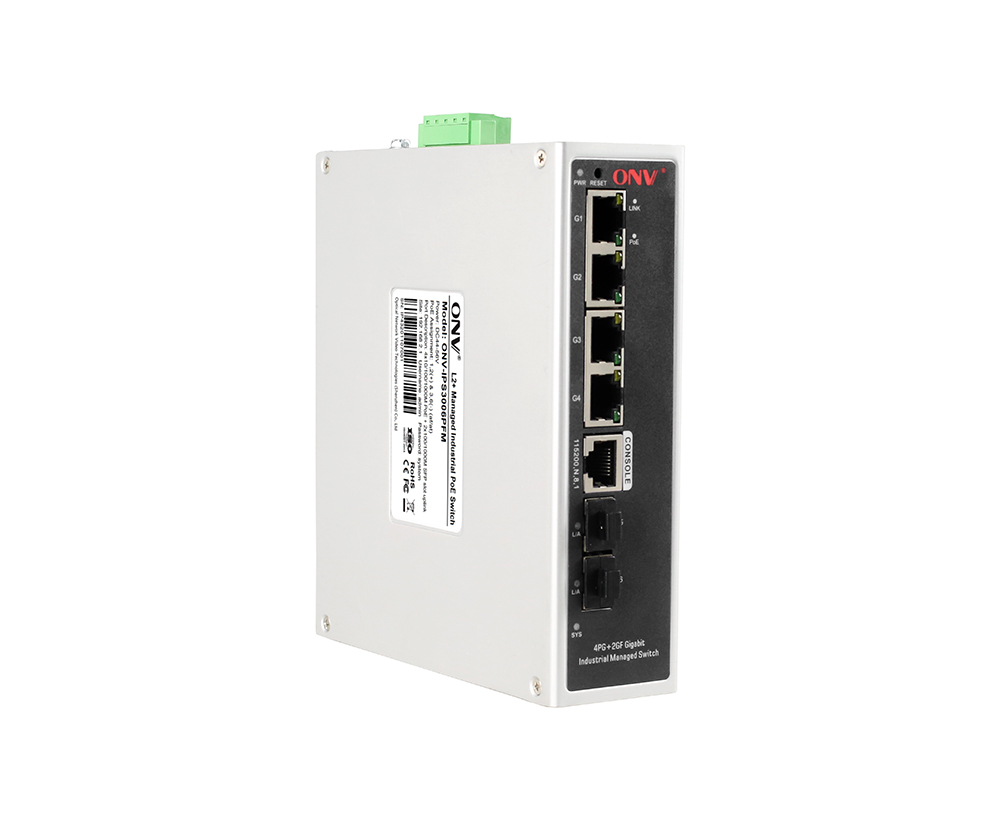

ONV-IPS3006PFMЭто гигабитный управляемый промышленный оптоволоконный коммутатор PoEНезависимая разработка ONV. Он имеет 4 адаптивных порта RJ45 10/100/1000M и2 оптоволоконных порта SFP восходящей линии связи 100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечные устройства PoE, такие как беспроводные точки доступа, IP-камеры и промышленные датчики, через сетевой кабель. Он также соответствует сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуального транспорта, железнодорожного транзита, энергетики, горнодобывающей промышленности, нефти и морских перевозок. Промышленные сцены, такие как металлургия и зеленая энергия, строительствоЭкономически эффективная, стабильная и надежная сеть связи.
ONV-IPS3006PFM имеет функции управления сетью L2 +. ОноБанкаПоддержка управления IPV4 и пересылки статической маршрутизации, полные механизмы защиты безопасности, полный ACL/Политики QoS и богатые функции VLAN, упрощающие управление и обслуживание. Поддерживает несколько протоколов резервирования сети RSTP (<50 мс) для улучшения резервного копирования и надежности сети. Когда односторонняя сеть выходит из строя, связь может быть быстро восстановлена, чтобы обеспечить бесперебойную связь важных передач. В соответствии с потребностями приложения управление питанием PoE, управление потоком портов, разделение VLAN, QoS и другие конфигурации служб приложений могут выполняться с помощью методов сетевого управления, таких как Web, CLI, SNMP и Telnet.
ОСОБЕННОСТЬ
Гигабитный доступ
◇Поддержка неблокирующей пересылки скорости линии.
◇Поддержка полнодуплексного управления потоком IEEE802.3x и полудуплексного управления потоком обратного давления.
◇Поддержка гигабитного порта RJ45 и комбинации портов SFP, что позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.
Интеллектуальный источник питания PoE
◇Соответствует стандарту источника питания IEEE 802,3 af/at PoE, автоматически определяет оборудование PoE для источника питания.
◇Поддержка функции сетевого управления PoE, просмотра состояния питания порта и т. Д. Через конфигурацию сетевого управления.

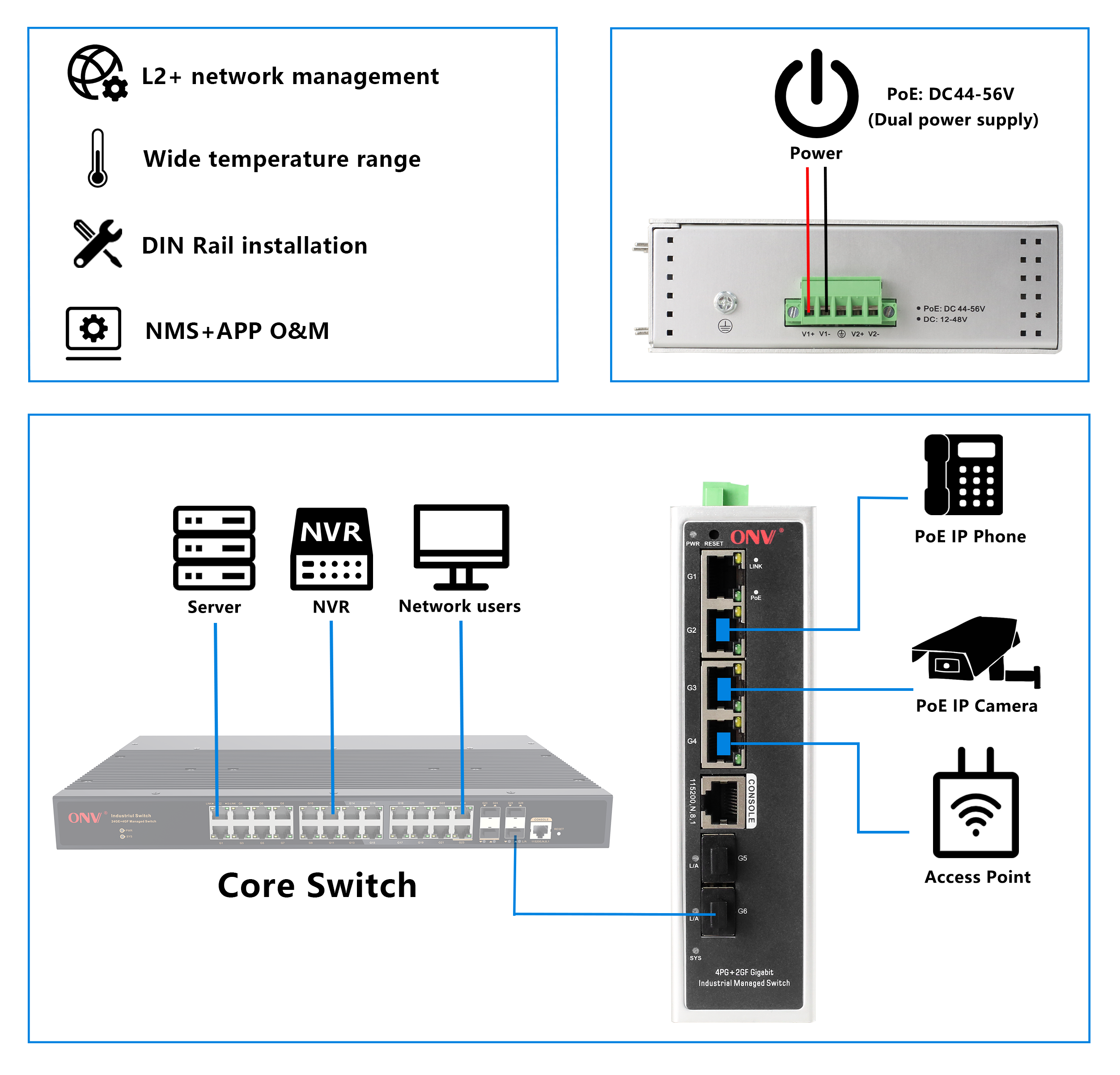

◇4 порта 10/100/1000Base-T RJ45 поддерживают питание PoE, что соответствует требованиям к питанию PoE для мониторинга безопасности, систем промышленной автоматизации, покрытия беспроводной сети и других сценариев.
Сильные возможности обработки бизнеса
◇Поддержка IEEE 802.1Q VLAN.
◇Кольцевая сеть RSTP протокол связующего дерева устраняет циклы уровня 2 и реализует резервное копирование ссылок.
◇Поддержка IGMP Snooping V1/V2 для удовлетворения потребностей мультитерминального видеонаблюдения высокой четкости и доступа к видеоконференцсвязи.
◇Поддержка QoS, трех приоритетных режимов на основе порта, 802,1 P и DSCP, а также четырех алгоритмов планирования очереди: SP, WRR и WFQ.
◇Статическое агрегирование и динамическое агрегирование эффективно увеличивают полосу пропускания канала, обеспечивают балансировку нагрузки и резервное копирование каналов, а также повышают надежность каналов.
◇Поддержка ACL для фильтрации пакетов данных путем настройки правил соответствия, операций обработки и временных разрешений для обеспечения гибких стратегий контроля доступа безопасности.
Безопасность
◇Изоляция порта и штормовой контроль.
◇Аутентификация 802.1X обеспечивает функции аутентификации для компьютеров локальной сети и контролирует состояние авторизации контролируемых портов в соответствии с результатами аутентификации.
Стабильно и надежно
◇CCC, CE, FCC, RoHS.
◇Удобная для пользователя панель может отображать состояние устройства с помощью светодиодного индикатора PWR, SYS, Link, L/A и PoE.
◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.
Простое управление O & M
◇Мониторинг ЦП, мониторинг памяти и обнаружение Ping.
◇Системные журналы и статистика трафика портов облегчают оптимизацию и преобразование сети.
◇LLDP облегчает системе управления сетью запрос и определение состояния связи канала.
◇Веб-управление сетью, CLI (консоль, Telnet), SNMP (V1/V2/V3), Telnet и другие разнообразные методы управления и обслуживания.

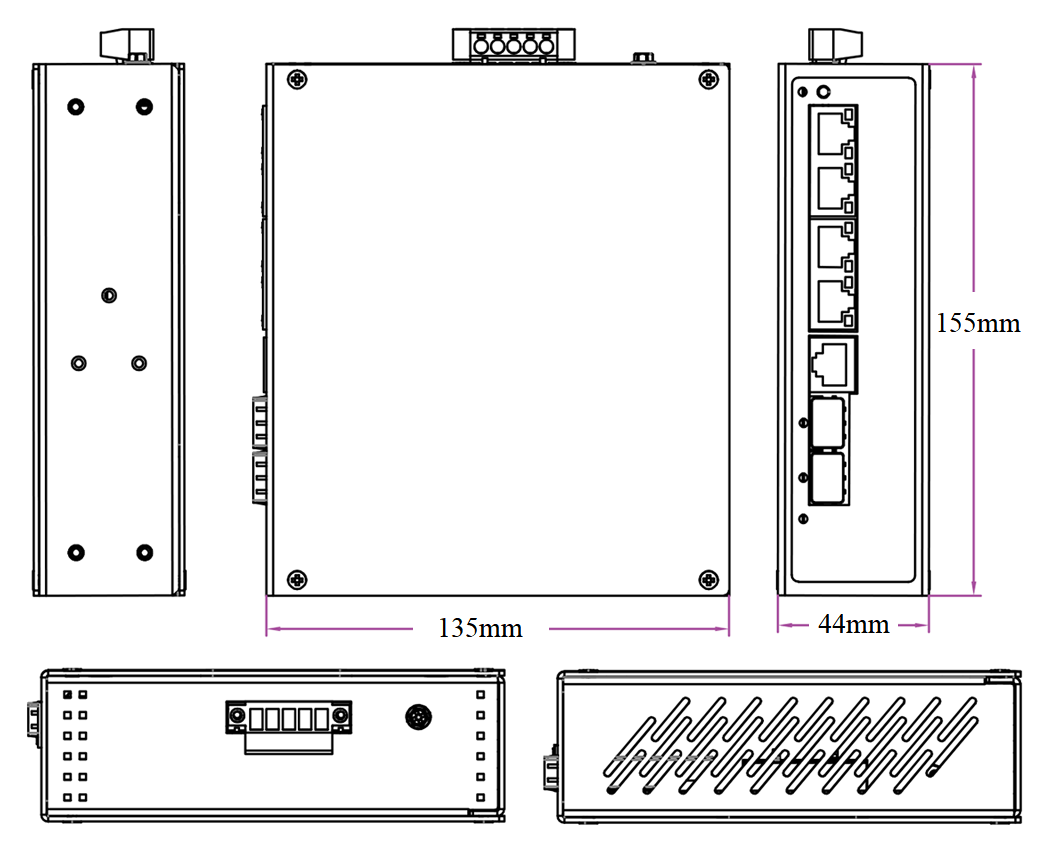

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
Модель |
Описание |
Рекомендуемый источник питания |
ONV-IPS3006PFM |
L2 + управляемый промышленный коммутатор PoE с 4*10/100/1000M портами RJ45 и 2*100/1000MВосходящийСФПВолокноПорты. Порт 1-4 может поддерживать IEEE802,3Стандарт af/at PoE.Он может поддерживать двойной вход с резервным источником питания постоянного тока (терминал Phoenix) и монтаж на DIN-рейку. |
60 Вт/120 Вт |
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать. |
СПИСОК УПАКОВКИ
Список упаковки |
Содержание |
Кты |
Единица |
6-портовыйГУправляемый igabit промышленный коммутатор PoE |
1 |
СET |
|
RJ45-DB9 Кабель адаптера |
1 |
ПК |
|
Руководство пользователя |
1 |
ПК |
|
Гарантийный талон и сертификат соответствия |
1 |
ПК |
ОПТИЧЕСКИЙ МОДУЛЬ
Продукт |
Модель |
Описание |
Единица |
1,25 гОптическийМодуль |
2630-Г |
Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м,Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
2632-G |
Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
2612-Т-Г |
Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
2613-Р-Г |
Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
2612-T-SC-G |
Промышленный оптический модуль SFP, одномодовый одноволоконный TX1310nm/ RX1550nm 1,25G, расстояние передачи: 20 км, SИнтерфейс C, поддерживает функцию DDM и горячее подключение. |
ПК |
|
2613-R-SC-G |
Промышленный оптический модуль SFP, одномодовый одноволоконный TX1550nm/ RX1310nm 1,25G, расстояние передачи: 20 км, SИнтерфейс C, поддерживает функцию DDM и горячее подключение. |
ПК |
ИСТОЧНИК ПИТАНИЯ
Продукт |
Модель |
Описание |
Единица |
60W DIN рейка промышленного питания |
GWS-DP60-48 |
DIN Rai 60W единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60Hz, 1.0A Выходное напряжение: DC48V, 1.25A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
120W DIN-рейка промышленного питания |
GWS-DP120-48 |
DIN-рейка 120 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60Hz, 2.3A Выходное напряжение: DC48V, 2.5A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель |
ONV-IPS3006PFM |
Характеристики интерфейса |
|
Фиксированный порт |
1 * порт консоли RS232 (115200,N,8,1) 4 порта PoE 10/100/1000Base-T (данные/питание) 2 порта волокна SFP uplink 100/1000Base-X (данные) 2 комплекта V +, V-резервный порт питания постоянного тока (терминал 5P Phoenix) |
Порт Ethernet |
Порт 1-4БанкаПоддержка 10/100/1000Base-T(Х)Авто-зондирования,FUll/ Полудуплексный МДИ/ MDI-X самоадаптация |
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метровС) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метровС) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метровС) |
Порт оптического волокна |
Порт стекловолокна гигабита, по умолчанию никакой включает оптически модули (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК) |
Оптический кабель/расстояние |
Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км. |
Параметр чипа |
|
Сетевое управление Тип |
L2 |
Сетевой протокол |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
Режим переадресовки |
Хранить и пересылать (Полная скорость провода) |
Коммутационная способность |
12Гбит/с(Не блокирующий) |
Экспедирование Скорость @ 64 байт |
8,93Мппс |
ЦП (Гц) |
500 м |
DRAM |
1G |
Вспышка |
128 м |
МАК |
2 К |
Буферная память |
4 м |
Светодиодный индикатор |
Сеть: Ссылка G1-G4 (Желтый), порт волокна: Л/А G5-G6 (зеленый),Питание: PWR (зеленый), Система: SYS (зеленый), PoE: PoE G1-G4 (зеленый) |
Переключатель сброса |
Нажмите и удерживайте переключатель сброса в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки. |
PoE & Электропитание |
|
Порт PoE |
Порт 1- 4 |
Управление PoE |
Отображение рабочего состояния порта PoE, распределение выходной мощности порта PoE, вкл/выкл PoE, распределение мощности af/at |
Пин электропитания |
1/2( ) 3/6 (-) |
Максимальная мощность на порт |
30 Вт, IEEE 802,3 Af/at |
Потребляемая мощность |
Резервный<6Вт,Полная нагрузкаAf <60 Вт, при <120 Вт |
Входное напряжение/интерфейс |
Постоянный ток44-56V, 5P промышленный терминал феникса, поддержка защиты от обратного хода. |
Электропитание |
Нет, опционально 48 В/60 Вт или 48 В/120Вт Промышленное электроснабжение |
Физический параметр |
|
Операция TЭмп/Влажность |
-40 ~ + 75 ° C, 5% ~ 90% относительной влажности Без конденсации |
Хранение ТЭмп/Влажность |
-40 ~ + 85 ° C, 5% ~ 95% относительной влажности Без конденсации |
Размер (Д * Ш * В) |
155*135*44 мм |
Вес нетто/брутто |
0,6 кг/0.8Кг |
Установка |

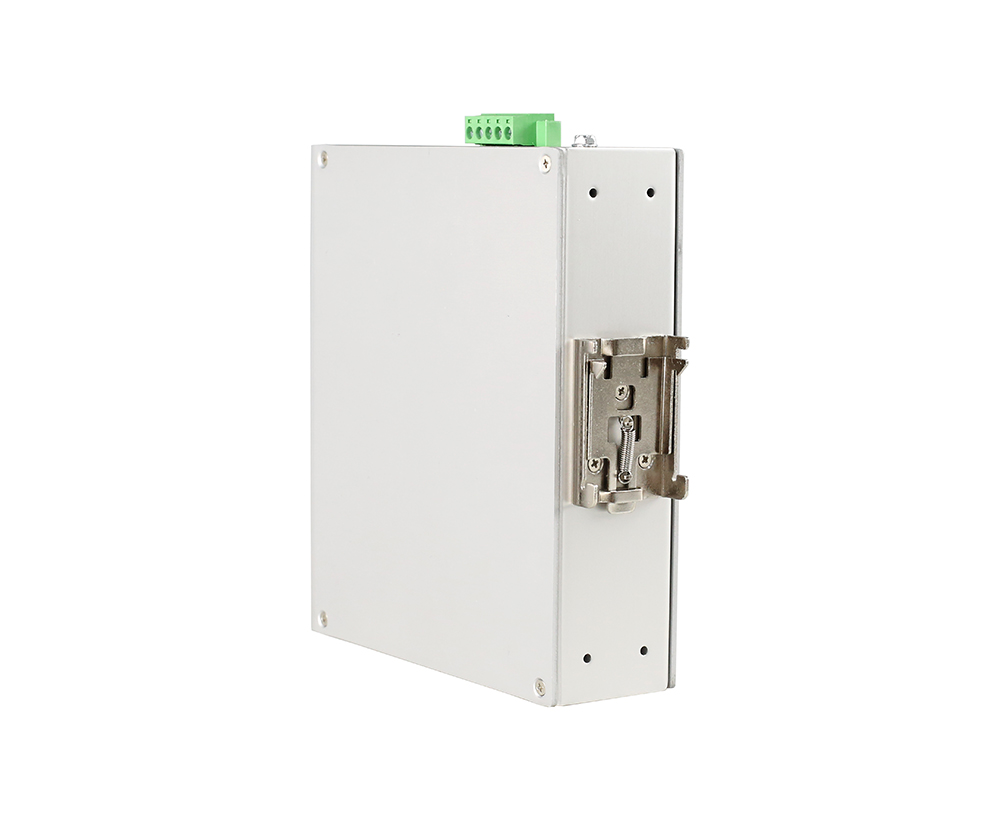

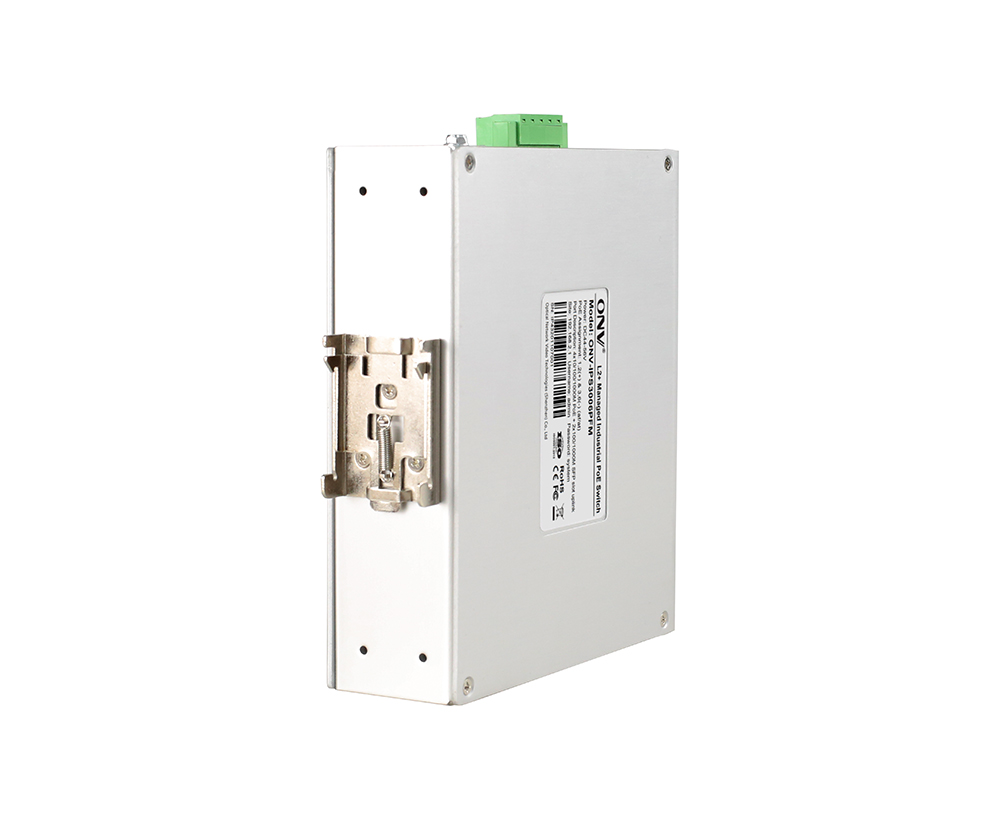

Рабочий стол,35 ммДинРAil |
Сертификация & Гарантия |
|
Молниезащита |
Уровень защиты: IP30 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC Часть 15/CISPR22 (EN55022): КлассА IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле):1000 А/м IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ |
Механические свойства |
IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов) |
Сертификация |
CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC Part 15 ClassА, RoHS |
Гарантия |
5 лет, пожизненное обслуживание. |
Функция сетевого управления |
|
Интерфейс |
Управление потоком IEEE802.3x (полный дуплекс) Подавление шторма вещания на основе скорости порта Управление трафиком порта в реальном времени (интервал потока) Ограничьте скорость пакетного трафика на входящих и исходящих портах, мини-гранулярность составляет 16 Кбит/с и макс. 1 Гбит/с |
Функция L3 |
Статический маршрут IPV4/маршрут по умолчанию |
Vlan |
VLAN на основе портов (4K), VLAN на основе протокола IEEE802.1q, конфигурация порта доступа, магистраль, гибрид |
Агрегация портов |
Динамическая агрегация LACP, Статическая агрегация Максимум 3 группы агрегации и 8 портов на группу |
Связующего дерева |
RSTP (IEEE 802,1 Вт) |
ERPS |
ERPSv2 |
Многоадресный |
Многоадресная VLAN, механизм быстрого выхода пользователя, IGMP Snooping v1/v2 |
Зеркальное отображение портов |
Двунаправленное зеркалирование данных на основе порта |
QoS |
Сопоставление приоритетов 802,1 p/ DSCP, Diff-Serv QoS Алгоритм планирования очереди (SP, WRR, WFQ) Ограничение скорости на основе потока, фильтрация пакетов на основе потока Перенаправление на основе потока, 8 * очередей вывода каждого порта |
СКЛ |
ACL на основе портов и VLAN-доставки Функция фильтрации пакетов может соответствовать первым 80 байтам пакета и предоставлять информацию на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP для определения ACL. |
Безопасность |
Изоляция порта, подавление широковещательных сообщений порта Сертификация IEEE802.1X на базе портов и Mac Иерархическое управление пользователями и защита паролем Сертификация AAA и RADIUS, защита адреса источника IP |
DHCP |
Клиент DHCP,DHCP Снупинг |
Управление |
Управление веб-сетью (https), обнаружение Ping ONV-NMS управление кластером платформы (LLDP SNMP) Восстановление одним щелчком мыши, просмотр состояния использования ЦП в реальном времени Протокол обнаружения канционного уровня (LLDP), журнал работы системы Конфигурация консоли/Telnet и CLI, SNMP V1/V2/V3 Часы NTP, загрузка файлов HTTP и управление загрузкой |
Система |
Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель |
