Модель

ONV-IPS33148PFM

Характеристики интерфейса

Фиксированный порт

Порт переключателя сигнала тревоги отключения питания (НЕПОСТУПНЫЙ)

1 * порт RS232 консоли (115200, N, 8,1)

4 порта SFP восходящего направления 100/1000Base-X (данные)

2 порта RJ45 восходящей линии связи 10/100/1000Base-T (данные)

8 портов PoE 10/100/1000Base-T (данные/питание)

2 набора V , V-резервный порт питания постоянного тока (промышленный терминал Phoenix 6P)

Порт Ethernet

Порт 1-10 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Порт оптического волокна

Порт стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)

Расширение порта оптического волокна

Поддержка разгона Turbo 2,5G оптического модуля и кольцевой сети

Оптический кабель/расстояние

Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

52 Гбит/с (без блокировки)

Скорость переадресовки @ 64 байт

20,83 Мбит/с

ЦПУ

416 м

DRAM

1G

ВСПЫШКА

128 м

МАК

8 К

Буферная память

6 м

Джамбо рамка

9,6 К

Светодиодный индикатор

Питание/система: SYS (зеленый), сеть: связь (желтый), PoE: PoE (зеленый), порт оптоволокна: L/A (зеленый)

Переключатель сброса

Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.

ПОЭ & Электропитание

Порт PoE

Порт 1-8

Управление PoE

Конфигурация общего ограничения мощности источника питания PoE

Задержка запуска питания, работа PoE и планирование времени

Отображение рабочего состояния порта PoE, конфигурация приоритета выхода порта PoE

Распределение выходной мощности PoE порта, вкл/выкл PoE, распределение мощности af/at

Пин электропитания

1/2 ( ) 3/6 (-)

Максимальная мощность на порт

30 Вт, IEEE 802,3 af/at

Потребляемая мощность

В режиме ожидания <10 Вт, полная нагрузка af<120 Вт, при <240 Вт

Входное напряжение/интерфейс

DC48-57V, промышленный терминал Феникса 6П, защита от обратного хода поддержки.

Электропитание

Нет, опционный 48V/120W или 48V/240W промышленный источник питания

Физический параметр

Операция Темп/Влажность

-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации

Температура/влажность хранения

-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации

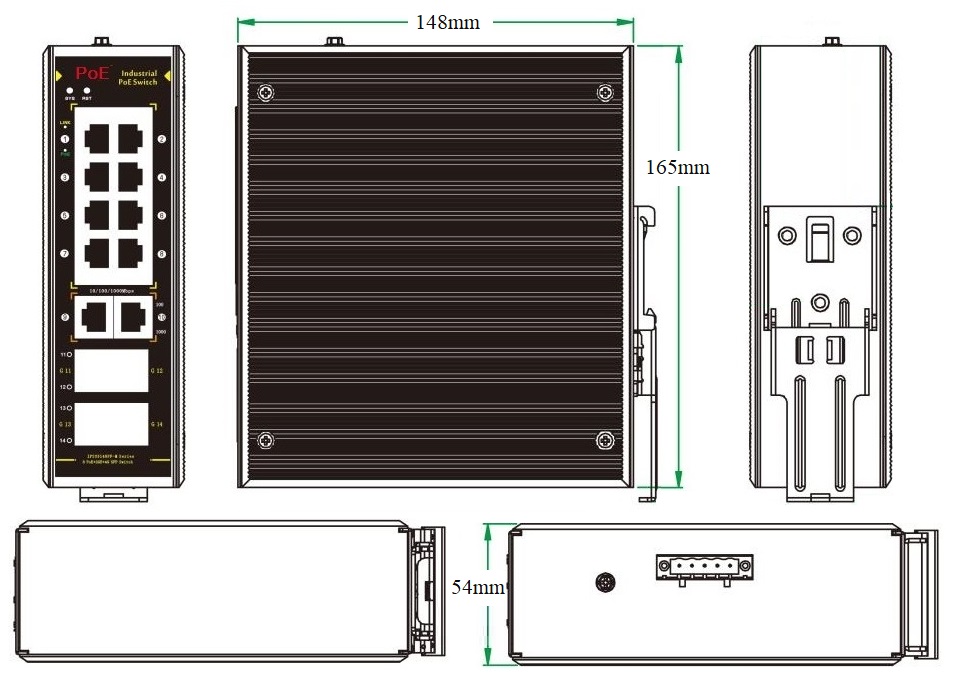

Размер (Д * Ш * В)

165*148*54 мм

Вес нетто/брутто

1,1 кг/1,3 кг

Установка

Рабочий стол, DIN-рейка 35 мм

Сертификация & Гарантия

Молниезащита

IEC61000-4-3 (RS):10 В/м (80-1000 МГц)

FCC, часть 15/CISPR22 (EN55022): класс A

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м

IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц

IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV

Уровень защиты: IP40, молниезащита: 6KV 8/20us

IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ

IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с

IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ

IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с

IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ

Механические свойства

IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)

Сертификация

Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Порт зеленый Ethernet Настройка энергосбережения

Контроль шторма вещания на основе скорости порта

Настройка температурной защиты порта,IEEE Управление потоком 802.3x (полный дуплекс)

Ограничение скорости потока сообщений в порту доступа, размер мини-частиц составляет 64 Кбит/с.

Функция L3

Протокол ARP макс. 1024 записи

Статическая маршрутизация/маршрутизация по умолчанию до 128 записей

Управление сетью L2, управление двойным стеком IPV4/IPV6

Маршрутизация и пересылка L3, а также связь между различными сегментами сети и различными VLAN

Vlan

Конфигурации портов доступа, магистральных и гибридных портов

VLAN на базе портов (4K), IEEE802.1q, конфигурация QinQ

Голосовой VLAN, VLAN на основе протокола, VLAN на основе MAC-адреса

Агрегация портов

LACP, статическая агрегация, максимум 7 групп агрегации и 8 портов на группу.

Связующего дерева

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Кольцевой сетевой протокол

G.8032 (ERPS), не более 250 колец, не более 250 устройств на кольцо. Время восстановления меньше чем 20 мс

Многоадресный

MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Макс 1024 группы многоадресной рассылки, Быстрый выход

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Ограничение скорости на основе потока, перенаправление на основе потока

Алгоритм планирования очереди (SP, WRR, SP WRR)

Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта

Сопоставление приоритетов 802,1 p/ DSCP, Diff-Serv QoS, Знак/Замечание приоритета

СКЛ

Распределение ACL на основе порта и VLAN

L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность
