Гигабитный 16-портовый управляемый L2 промышленный коммутатор PoE

Модель： ONV-IPS33168PFM

Управляемый L2 промышленный коммутатор PoE с 8 оптоволоконными портами SFP 100/1000M и 8 портами RJ45. 10/100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

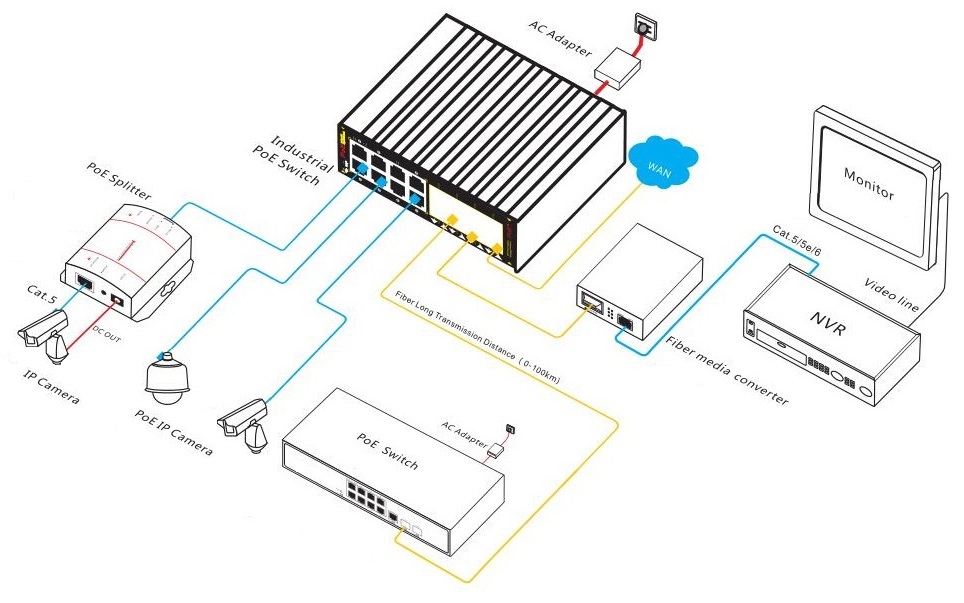

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS33168PFM-это гигабитный управляемый промышленный PoEПереключатель независимо разработан ONV. Он имеет 8 портов волокна * 100/1000Base-X SFP и 8 портов * 10/100/1000Base-T адаптивных RJ45. Порт 1-8Может поддерживать стандарт IEEE 802,3 af/at PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать устройства, соответствующие стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камера, VoIP и промышленные датчики, через сетевой кабель, и соответствовать сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуальных перевозок, железнодорожного транзита, энергетики, горнодобывающей, нефтяной и промышленной сфер, таких как судоходство, металлургия и строительство экологически чистой энергии, образуя экономичную, стабильную и надежную сеть связи.

ONV-IPS33168PFM имеетФункция сетевого управления L2 +, поддерживает управление IPV4/ IPV6, статическое перенаправление маршрута, механизм защиты безопасности, политику ACL/QoS и VLAN, а также проста в управлении и обслуживании. Поддержка нескольких протоколов сетевого резервирования STP/RSTP/MSTP(<50 мс) и (ITU-T G.8032) ERPS(<20 мс) для улучшения резервного копирования каналов и надежности сети. Когда односторонняя сеть выходит из строя, связь может быть быстро восстановлена, чтобы обеспечить важную бесперебойную связь для приложений. В соответствии с фактическими требованиями приложений можно настроить несколько служб приложений, таких как управление питанием PoE, управление трафиком портов, разделение VLAN и SNMP, в режиме управления веб-сетью.

ОСОБЕННОСТЬ

Гигабитный доступ

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе обратного давления.

◇СПоддержкаГигабитRJ45ПортИВолокно р sfpOrtКомбинация, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Управление сетью PoE, реализация распределения питания порта PoE, настройка приоритетов, просмотр состояния питания порта, планирование времени и т. Д.

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇Приоритет поддержки порта PoE. Когда оставшейся мощности недостаточно, приоритет отдается обеспечению питания высокоприоритетных портов, чтобы избежать перегрузки оборудования.

◇8 портов 10/100/1000Base-T RJ45 поддерживают питание PoE, что соответствует требованиям к питанию PoE для мониторинга безопасности, систем промышленной автоматизации, покрытия беспроводной сети и других сценариев.

Сильная способность обработки бизнеса

◇Поддержка кольцевой сети ERPS и STP/RSTP/MSTP для устранения петель уровня 2 и реализации резервного копирования ссылок.

◇Поддержка IEEE802.1Q VLAN, пользователи могут гибко разделять конфигурации VLAN, Voice VLAN и QinQ в соответствии со своими потребностями.

◇Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала, балансировки нагрузки, резервного копирования каналов и повышения надежности каналов.

◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR и SP WRR.

◇Поддержка ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений, а также предоставление гибких политик управления доступом безопасности.

◇Поддержка протокола многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференционному обслуживанию.

Безопасность

◇Изоляция порта и штормовой контроль.

◇Поддержка четырехшпиндельной гибкой комбинированной функции привязки IP + MAC + port + VLAN.

◇Поддержка аутентификации 802.1X для обеспечения функций аутентификации для компьютеров LAN и управления статусом авторизации контролируемых портов в соответствии с результатами аутентификации.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR, SYS, Link, L/A и PoE.

◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

Простое управление O & M

◇Мониторинг ЦП, мониторинг памяти, обнаружение Ping и обнаружение кабеля.

◇HTTPS, SSLV3, SSH V1/V2 и другие методы шифрования делают управление более безопасным.

◇RMON, системные журналы и статистика трафика портов облегчают оптимизацию и преобразование сети.

◇LLDP облегчает системе управления сетью запрос и определение состояния связи канала.

◇Сетевое управление, CLI (консоль, Telnet), SNMP (V1/V2/V3), Telnet и другие диверсифицированные методы управления и обслуживания.

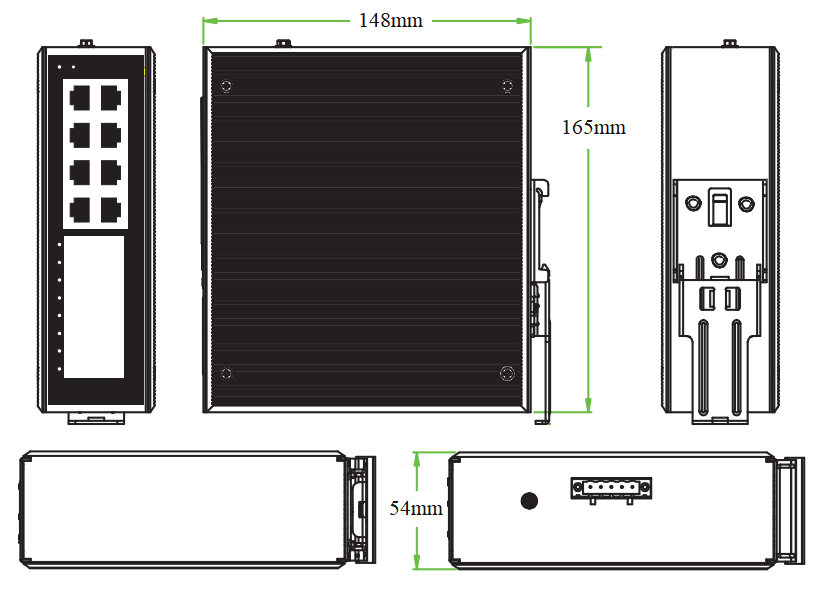

РАЗМЕРЫ

ЗАКАЗИНФОРМАЦИЯ

Модель	Описание	Рекомендуемый источник питания
ONV-IPS33168PFM	L2 + управляемый промышленный коммутатор PoE с 8100/1000M оптоволоконных портов SFP и 810/100/1000M портов RJ45. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.	120 Вт/240 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	16-портовый подключенный управляемый промышленный коммутатор PoE	1	Sett
	RJ45-DB9 АдаптерС.Способный	1	ПК
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 гОптическийМодуль	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, дальность передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-G-SC	Промышленный оптический модуль SFP, одномодовое волокно TX1310nm/ RX1550nm 1,25G, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г-СК	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
Модуль питания	2633	Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45.	ПК

ИСТОЧНИК ПИТАНИЯ

Продукт

Модель

Описание

Единица

120W DIN-рейка промышленного питания

GWS-DP120-48

DIN-рейка 120 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 2.3A

Выходное напряжение: DC48V, 2.5A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

240 Вт DIN рейка промышленного питания

GWS-DP240-48

DIN-рейка 240 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 3.0A

Выходное напряжение: DC48V, 5.0A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель	Описание
ОНВ-IPS33064ПФМ	Управляемый L2 + промышленный коммутатор PoE с 4 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящей линии связи 100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.
ОНВ-IPS33084ПФМ	Управляемый L2 + промышленный коммутатор PoE с 4 портами RJ45 10/100/1000M и 4 оптоволоконными портами SFP восходящей линии связи 100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.
ONV-IPS33108PFM	Управляемый L2 + промышленный коммутатор PoE с 8 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP 100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.
ОНВ-IPS33148ПФМ	Управляемый L2 + промышленный коммутатор PoE с портами RJ45 1010/100/1000M и оптоволоконными портами SFP восходящей линии связи 4100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.
ОНВ-IPS33168PFM-4GF	Управляемый L2 + промышленный коммутатор PoE с портами RJ45 1210/100/1000M и оптоволоконными портами SFP восходящей линии связи 4100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33168PFM
Характеристики интерфейса
Фиксированный порт	1 * порт RS232 консоли (115200,N,8,1) 8 портов PoE 10/100/1000M (данные/питание) 8*100/1000M uplink SFP оптоволоконные порты (данные) 2 набора V , V-резервный порт питания постоянного тока (промышленный терминал Phoenix 6P)
Порт Ethernet	Порт 1-8 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порт стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Расширение порта оптического волокна	Поддержка разгона Turbo 2,5G оптического модуля и кольцевой сети
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.
Параметр чипа
Тип управления сетью	L2
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	52 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	23,81 Мпс
ЦПУ	416 м
DRAM	1G
ВСПЫШКА	128 м
МАК	8 К
Буферная память	4 м
Джамбо рамка	9,6 К
Светодиодный индикатор	Система: SYS (зеленый), PoE: PoE (зеленый), оптоволоконный порт: L/A (зеленый), сеть: Link (желтый)
Переключатель сброса	Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.
PoE & Электропитание
Порт PoE	Порт 1-8
Управление PoE	Конфигурация общего ограничения мощности источника питания PoE Задержка запуска питания, работа PoE и планирование времени Отображение рабочего состояния порта PoE, конфигурация приоритета выхода порта PoE Распределение выходной мощности PoE порта, вкл/выкл PoE, распределение мощности af/at
Пин электропитания	1/2( ) 3/6(-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	В режиме ожидания <10 Вт, полная нагрузка af<120 Вт, при <240 Вт
Входное напряжение/интерфейс	DC48-57V, промышленный терминал Феникса 6П, защита от обратного хода поддержки.
Электропитание	Нет, опционный 48V/120W или 48V/240W промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	16514854 мм
Вес нетто/брутто	1,1 кг/1,3 кг
Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	IEC61000-4-3 (RS):10 В/м (80-1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV Уровень защиты: IP40, молниезащита: 6KV 8/20us IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)
Сертификация	Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Порт зеленый Ethernet Настройка энергосбережения Контроль шторма вещания на основе скорости порта Настройка температурной защиты порта, управление потоком IEEE 802.3x (полный дуплекс) Ограничение скорости потока сообщений в порту доступа, размер мини-частиц составляет 64 Кбит/с.
Функция L3	Протокол ARP макс. 1024 записи Статическая маршрутизация/маршрутизация по умолчанию до 128 записей Управление сетью L2, управление двойным стеком IPV4/IPV6 Маршрутизация и пересылка L3, а также связь между различными сегментами сети и различными VLAN
Vlan	Конфигурации портов доступа, магистральных и гибридных портов VLAN на базе портов (4K), IEEE802.1q, конфигурация QinQ Голосовой VLAN, VLAN на основе протокола, VLAN на основе MAC-адреса
Агрегация портов	LACP, статическая агрегация, максимум 8 групп агрегации и 8 портов на группу.
Связующего дерева	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Кольцевой сетевой протокол	G.8032 (ERPS), время восстановления менее 20 мс. 250 колец максимум, максимум 250 устройств на кольцо.
Многоадресный	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Макс 1024 группы многоадресной рассылки, Быстрый выход
Зеркальное отображение портов	Двунаправленное зеркалирование данных на основе порта
QoS	Ограничение скорости на основе потока, перенаправление на основе потока Алгоритм планирования очереди (SP, WRR, SP WRR) Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта Сопоставление приоритетов 802,1 p/ DSCP, Diff-Serv QoS, Знак/Замечание приоритета
СКЛ	Распределение ACL на основе порта и VLAN L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.
Безопасность	Черные дыры Mac, защита источника IP Проверка подлинности IEEE802.1X и MAC-адреса Контроль широковещательного шторма, резервное копирование для базовой базы хоста SSH 2,0, SSL, изоляция портов, ограничение скорости сообщений ARP Иерархическое управление пользователями и защита паролем Защита от DoS-атак, сертификация AAA, RADIUS и TACACS IP-MAC-VLAN-привязка портов, проверка ARP, ограничение обучения MAC
DHCP	Клиент DHCP, обнаружение DHCP, сервер DHCP, ретрансляция DHCP
Управление	Часы NTP, восстановление в один клик, SNMP V1/V2/V3 Журнал работы системы, управление веб-сетью (https) Обнаружение пинга, протокол обнаружения канала (LLDP) ONV-NMS управление кластером платформы (LLDP SNMP) Проверка состояния кабеля, просмотр статуса мгновенного использования процессора Консоль/AUX модем/Telnet/Конфигурация командной строки Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP
Система	Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
