10/100M 10-портовый управляемый L2 промышленный коммутатор PoE-Промышленный коммутатор PoE

10/100M 10-портовый управляемый L2 промышленный коммутатор PoE

Модель： ONV-IPS31108PFM

L2 управляемый промышленный оптоволоконный коммутатор PoE с 4 портами RJ45 10/100M и 2 портами RJ45 восходящей линии связи 10/100/1000M и 2 комбинированных порта SFP восходящей линии связи 100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

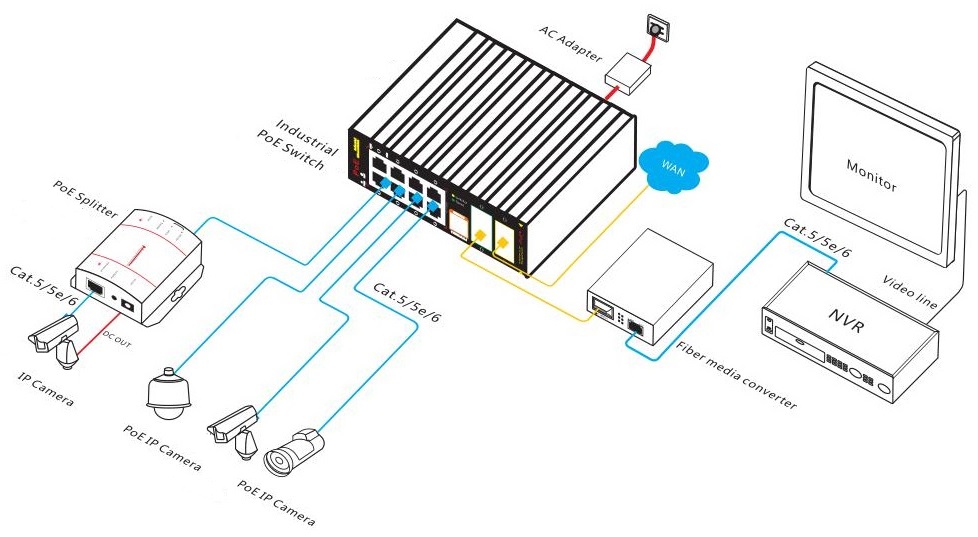

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS31108PFM является10/100M управляемый промышленный оптоволоконный коммутатор PoE, независимо разработанный ONV. Он имеет8* Адаптивные порты RJ45 10/100Base-TX и 2 порта RJ45 восходящего связи 10/100/1000Base-T и 2 комбинированных порта 100/1000Base-X Fiber SFP. Порт 1-8Может поддерживать стандарт IEEE 802,3 af/at PoE, а мощность однопортового PoE достигает 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать устройства приема питания, соответствующие стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камера, VoIP и промышленные датчики, через сетевой кабель. Он также соответствует сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуальных перевозок, железнодорожного транзита, энергетики, горнодобывающей, нефтяной и промышленной сфер, таких как судоходство, металлургия и строительство экологически чистой энергии, образуя экономичную, стабильную и надежную сеть связи.

ONV-IPS31108PFM использует новое поколение высокопроизводительных аппаратных и программных платформ. Он может поддерживать механизмы защиты безопасности, политики ACL/ QoS и функции VLAN, а также прост в управлении и обслуживании.

ОСОБЕННОСТЬ

10/100M доступ

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного на основе IEEE802.3x и полудуплексного на основеБДавление.

◇СПоддержка10/100 м RJ45ПортИГигабитCombo POrtКомбинация, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Управление сетью PoE, реализация распределения питания порта PoE, настройка приоритетов, просмотр состояния питания порта, планирование времени и т. Д.

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇Порт PoE поддерживает механизм приоритета. Когда оставшейся мощности недостаточно, приоритет отдается мощности порта с высоким приоритетом, чтобы избежать перегрузки устройства.

◇8 *10/100Base-TXПорты RJ45 поддерживают питание PoE, что соответствует требованиям к питанию PoE для мониторинга безопасности, систем промышленной автоматизации, покрытия беспроводной сети и других сценариев.

СильныйВозможности обработки бизнеса

◇ПоддержкаIEEE802.1Q VLAN, пользователи могут гибкоРазделение VLAN и конфигурация QinQ.

◇Поддержка протокола производственного дерева STP/RSTP/MSTP для устранения слоя2 петли и реализовать резервное копирование ссылок.

◇Поддержка статическогоИ динамическое агрегирование для эффективного увеличения пропускной способности канала, балансировки нагрузки, резервного копирования каналов и повышения надежности канала.

◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR и SP WRR.

◇Поддержка ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений, а также предоставление гибких политик управления доступом безопасности.

◇Поддержка протокола многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференционному обслуживанию.

Безопасность

◇Изоляция порта и штормовой контроль.

◇IP MAC-порт VLAN четырехкратная гибкая комбинированная функция привязки.

◇Аутентификация 802.1X обеспечивает функции аутентификации для компьютеров локальной сети и контролирует состояние авторизации контролируемых портов в соответствии с результатами аутентификации.

Стабильно и надежно

◇ССС, СE, FCC, RoHS.

◇Удобная для пользователя панельМожет отображать состояние устройства с помощью светодиодного индикатора PWR, Link, ИПОЭ.

◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

ЛегкоО & МУправление

◇Поддержка мониторинга ЦП и мониторинга памяти.

◇Поддержка HTTPS, SSLV3, SSHV1/V2 и других методов шифрования, что делает управление более безопасным.

◇Поддержка сетевого управления, SNMP V1/V2/V3 и другого разнообразного управления и обслуживания.

◇Поддержка RMON, системного журнала и статистики трафика портов для облегчения оптимизации и преобразования сети.

◇Поддержка LLDP для облегчения системы управления сетью для запроса и оценки состояния связи канала.

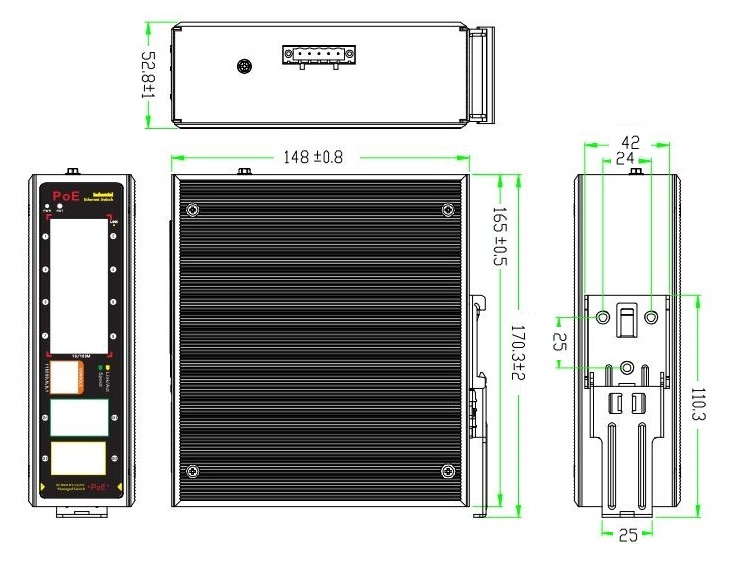

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	РекомендуемыеПOWERСУпплы
ONV-IPS31108PFM	L2 управляемый промышленный оптоволоконный коммутатор PoE с 4 портами RJ45 10/100M и 2 портами RJ45 восходящего канала 10/100/1000M и 2 комбинированных порта SFP восходящего канала 100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	120 Вт/240 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	10-портовый 10/100M управляемый промышленный коммутатор PoE	1	Набор
	RJ45-DB9 Кабель адаптера	1	ПК
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
Оптический модуль 1,25G	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м,Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-SC-G	Промышленный оптический модуль SFP, одномодовый одноволоконный TX1310nm/ RX1550nm 1,25G, расстояние передачи: 20 км, SИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК
	2613-R-SC-G	Промышленный оптический модуль SFP, одномодовый одноволоконный TX1550nm/ RX1310nm 1,25G, расстояние передачи: 20 км, SИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

120W DIN-рейка промышленного питания

GWS-DP120-48

DIN-рейка 120 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 2.3A

Выходное напряжение: DC48V, 2.5A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

240 Вт DIN рейка промышленного питания

GWS-DP240-48

DIN-рейка 240 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 3.0A

Выходное напряжение: DC48V, 5.0A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель	Описание
ONV-IPS31064PFM	L2 управляемый промышленный оптоволоконный коммутатор PoE с 4 портами RJ45 10/100M и 2 портами RJ45 восходящего канала 10/100/1000M и 2 комбинированных порта SFP восходящего канала 100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33064PFM	L2 + управляемый промышленный оптоволоконный коммутатор PoE с 4 портами RJ45 10/100/1000M и 2 портами SFP восходящего канала 100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33084PFM	L2 + управляемый промышленный оптоволоконный коммутатор PoE с 4 портами RJ45 10/100/1000M и 4 портами SFP восходящей линии связи 100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33108PFM	L2 + управляемый промышленный оптоволоконный коммутатор PoE с 8 портами RJ45 10/100/1000M и 2 портами SFP восходящей линии связи 100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33148PFM	L2 + управляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 1010/100/1000M и оптоволоконными портами SFP восходящей линии связи 4100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33168PFM	L2 + управляемый промышленный оптоволоконный коммутатор PoE с 8 портами RJ45 10/100/1000M и 8 портами SFP восходящей линии связи 100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33168PFM-4GF	L2 + управляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 1210/100/1000M и оптоволоконными портами SFP восходящей линии связи 4100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS31108PFM
Характеристики интерфейса
Фиксированный порт	8 портов PoE 10/100Base-TX (данные/питание) 2 порта RJ45 восходящей линии связи 10/100/1000Base-T (данные) 2 порта волокна СФП уплинк * 100/1000Басе-С (комбинированный порт) (данные) 2 комплекта V , V-резервный порт питания постоянного тока (промышленный терминал Phoenix 5P)
Порт Ethernet	Порт 1-8 может поддерживать 10/100Base-TX, а порт 9-10 может поддерживать автоматическое определение 10/100/1000Base-T(X), полнодуплексный MDI/ MDI-X самоадаптация
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порт стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-500 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.
Параметр чипа
Тип управления сетью	L2
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	14,8 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	4,17 Мпс
ЦП (Гц)	150 м
DRAM	256 м
ВСПЫШКА	128 м
МАК	16 К
Буферная память	4 м
Джамбо рамка	10 К
Светодиодный индикатор	POE: PoE (зеленый), скорость: скорость (зеленый), мощность: PWR (зеленый), сеть: связь, связь/действие (желтый)
PoE & Электропитание
Порт PoE	Порт 1-8
Управление PoE	Задержка запуска питания, работа PoE и планирование времени Отображение рабочего состояния порта PoE, распределение выходной мощности порта PoE
Пин электропитания	1/2(+) 3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	В режиме ожидания <8 Вт, полная нагрузка af<120 Вт, при <240 Вт
Входное напряжение/интерфейс	DC48-57V, промышленный терминал Феникса 5П, защита от обратного хода поддержки.
Электропитание	Нет, опционный 48V/120W или 48V/240W промышленный источник питания
Физический параметр
Операция TEmp/Влажность	-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Хранение ТEmp/Влажность	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	16514854 мм
Вес нетто/брутто	0,9 кг/1,15 кг
Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP40 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ IEC61000-4-4(EFT): Кабель питания: ± 4 кВ; кабель передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (защита от вибрации), IEC60068-2-27 (защита от ударов),IEC60068-2-32 (Свободное падение)
Сертификация	CCC, маркировка CE, реклама, CE/LVD EN62368-1, FCC Part 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Управление потоком IEEE802.3x (полнодуплексный) Контроль шторма вещания на основе скорости порта Ограничение скорости пакетного трафика на входящих и исходящих портах с мини гранулярностью 16 Кбит/с
Vlan	IEEE802.1q, VLAN на основе портов (4K), VLAN на основе протокола, конфигурация QinQ
Агрегация портов	LACP, ручная агрегации, максимум 3 группы агрегации и 8 портов на группу.
Связующего дерева	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Многоадресный	MLD Snooping, многоадресная VLAN, быстрый выход из системы IGMP Snooping v1/v2/v3, макс. 64 группы многоадресной рассылки
Зеркальное отображение портов	Двунаправленное зеркалирование данных на основе порта
QoS	Diff-Serv QoS, 8 * выходных очередей каждого порта Алгоритм планирования очереди (SP, WRR, SP WRR) Отображение приоритетов 802,1 p/ DSCP, отметка приоритета/примечание
СКЛ	L2-L4 Функция фильтрации пакетов может соответствовать первым 80 байтам пакета и предоставлять ACL на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, диапазона портов TCP/UDP, VLAN и т. Д.
Безопасность	Биндинг функция порта МАК ИП, изоляции порта, подавления шторма передачи порта
DHCP	DHCP-клиент, DHCP-слежение, DHCP-реле
Система	Восстановление одним ключом, часы NTP, журнал работы системы, SNMP V1/V2/V3, управление веб-сетью (https)
