10/100M 5-портовый промышленный коммутатор PoE-Промышленный коммутатор PoE

10/100M 5-портовый промышленный коммутатор PoE

Модель： ONV-IPS31004PF

Неуправляемый промышленный коммутатор PoE с портами RJ45 4*10/100M и оптоволоконным портом SC восходящей линии связи 1*155M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

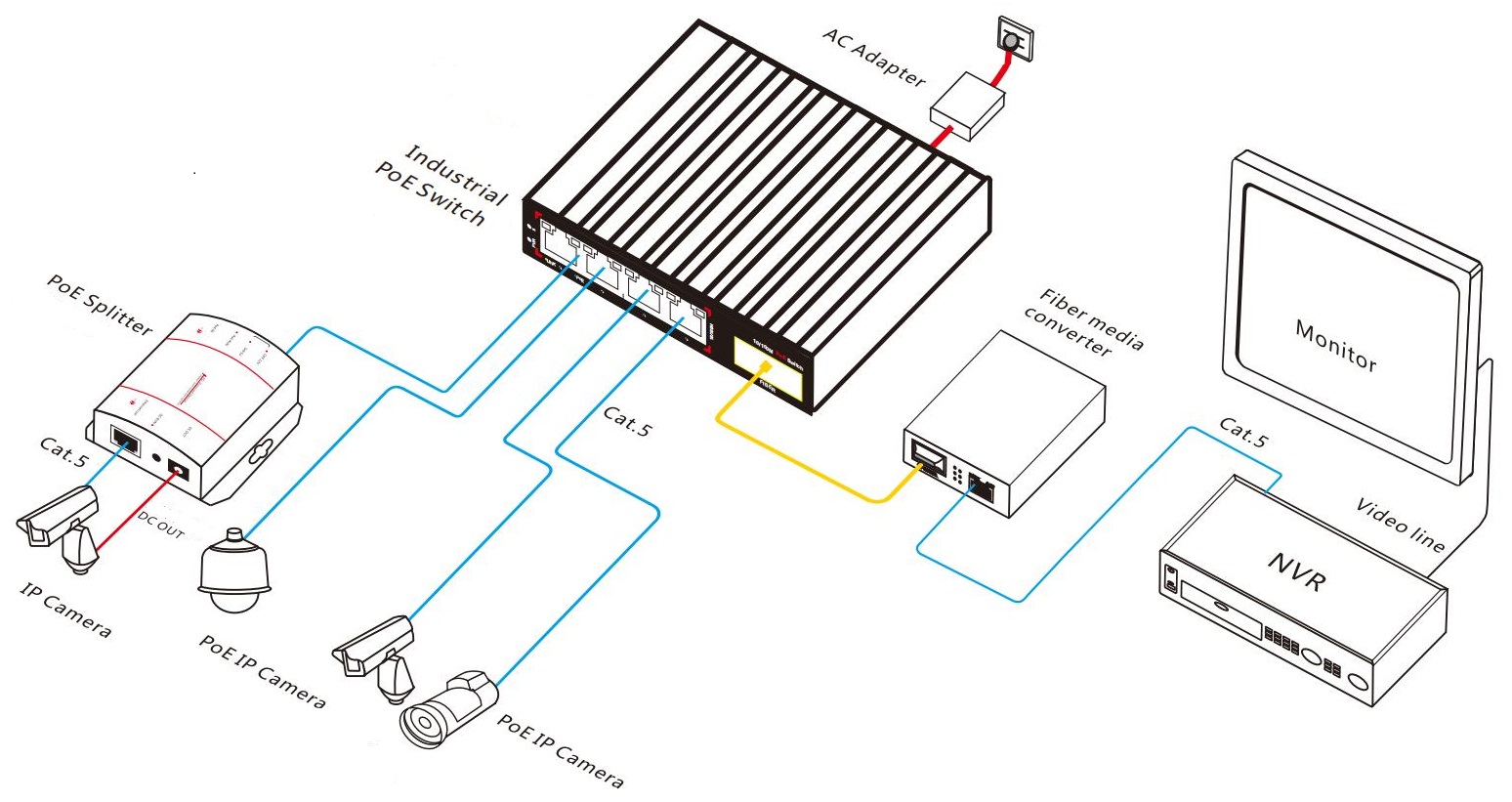

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS31004PF-это промышленный оптоволоконный коммутатор PoE 10/100M, независимо разработанный ONV. Он имеет адаптивные порты RJ45 4*10/100M и оптоволоконный порт SC 1*155M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечные устройства PoE, такие как беспроводные точки доступа, IP-камеры и промышленные датчики, через сетевой кабель, и соответствовать сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуального транспорта, железнодорожного транзита, энергетики, горнодобывающей промышленности, нефти и морских перевозок. Промышленные сцены, такие как металлургия и зеленая энергия, строительство образуют экономически эффективную, стабильную и надежную сеть связи.Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.

ОСОБЕННОСТЬ

Доступ 10/100M

◇Поддержка неблокирующей пересылки скорости провода

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе обратного давления

◇Поддержка комбинации портов RJ45 10/100M и оптоволоконных портов SC 155M, что позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇4*10/100 портов Base-TX RJ45 могут поддерживать источник питания PoE для удовлетворения потребностей источников питания PoE в различных сценариях в промышленной сфере.

ССтолANDRНадежный

◇CCC, CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR, Link и PoE.

◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

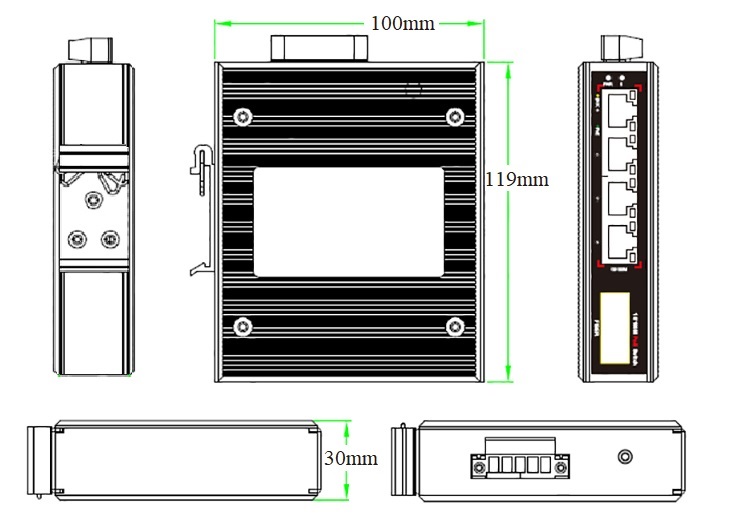

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS31004PF	Неуправляемый промышленный коммутатор PoE с портами RJ45 410/100M и оптоволоконным портом SC восходящей линии связи 1155M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.	60 Вт/120 Вт
ONV-IPS31004PF-M	Неуправляемый промышленный коммутатор PoE с портами RJ45 410/100M и оптоволоконным портом SC восходящей линии связи 1155M (многорежимный двухволоконно-оптический модуль 850 нм/0,5 км или 1310 нм/2 км). Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.	60 Вт/120 Вт
ONV-IPS31004PF-A	Неуправляемый промышленный коммутатор PoE с портами RJ45 410/100M и оптоволоконным портом SC восходящей линии связи 1155M (одномодовый оптоволоконный модуль 1310 нм/20 км). Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.	60 Вт/120 Вт
ONV-IPS31004PF-B	Неуправляемый промышленный коммутатор PoE с портами RJ45 410/100M и оптоволоконным портом SC восходящей линии связи 1155M (одномодовый оптоволоконный модуль 1550 нм/20 км). Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.	60 Вт/120 Вт
Примечание:Блок питания в комплект не входит и его необходимо покупать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	5-портовый 10/100M промышленный коммутатор PoE	1	Набор
	Руководство пользователя	1	ПК
	Гарантийный талон	1	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

60W DIN рейка промышленного питания

GWS-DP60-48

DIN-рейка 60 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 1.0A

Выходное напряжение: DC48V, 1.25A

Рабочая температура: от-40 ℃ до 70 ℃

ПК

120W DIN-рейка промышленного питания

GWS-DP120-48

DIN-рейка 120 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 2.3A

Выходное напряжение: DC48V, 2.5A

Рабочая температура: от-40 ℃ до 70 ℃

ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель	Описание
ОНВ-IPS33032ПФ	Неуправляемый промышленный оптоволоконный коммутатор PoE с 2 портами RJ45 10/100/1000M и оптоволоконным портом SFP uplink 1*1000M. Порт 1-2Может поддерживать IEEE802,3Стандарт af/at PoE.Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS33042ПФ	Неуправляемый промышленный оптоволоконный коммутатор PoE с 2 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящей линии связи 1000M. Порт 1-2Может поддерживать IEEE802,3Стандарт af/at PoE.Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS33064ПФ	Неуправляемый промышленный оптоволоконный коммутатор PoE с 4 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящей линии связи 1000M. Порт 1-4Может поддерживать IEEE802,3Стандарт af/at PoE.Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS33128ПФ	Неуправляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 1010/100/1000M и оптоволоконным портом SFP восходящей линии связи 21000M. Порт 1-8Может поддерживать IEEE802,3Стандарт af/at PoE.Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS31004PF
Характеристики интерфейса
ИсправленоПOrt	1*155 м восходящий оптоволоконный порт SC (данные) 4 порта PoE 10/100Base-T (данные/питание) 2 комплекта V , V-резервных портов питания постоянного тока (промышленный терминал Phoenix 5P)
Порт Ethernet	Порт 1-4 может поддерживать автоматическое определение 10/100Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Оптически модуль одиночн-модовое двойное волокно 20 км, порт СК (опционное одиночное волокно одиночного режима и модуль многорежимного двойного волокна оптически)
Оптический кабель/расстояние	Многомодовый: 850 нм/0-500 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	1,0 Гбит/с (без блокировки)
Экспедирование Скорость @ 64 байт	0,74 Мпс
МАК	1 К
Буферная память	512 К
JАмбоФРамы	9,2 К
СИДИндикатор	Питание: PWR (зеленый), Сеть: Link (желтый), PoE: PoE (зеленый), Порт оптоволокна: 5 (зеленый)
PoE & Электропитание
Порт PoE	Порт 1-4
Пин электропитания	1/2( ) 3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	В режиме ожидания <3 Вт, полная нагрузка af<60 Вт, при <120 Вт
Входное напряжение/интерфейс	DC48-57V, промышленный терминал феникса 5P, защита от обратного хода.
Электропитание	Нет, дополнительный промышленный источник питания 48V/60W и 48V/120W
Физический параметр
Операция Темп/Влажность	-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер	11910030 мм
Вес нетто/брутто	0,4 кг/0,5 кг
Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP40 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)
Сертификация	CCC, маркировка CE, реклама, CE/LVD EN62368-1, FCC Part 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
