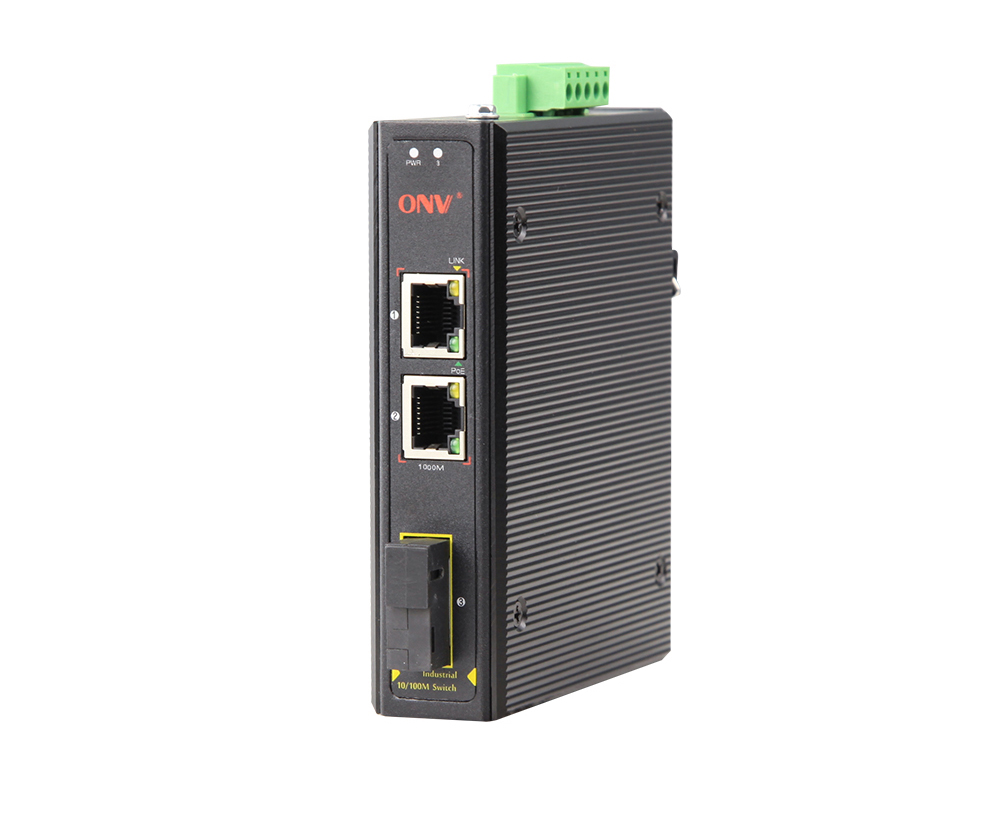

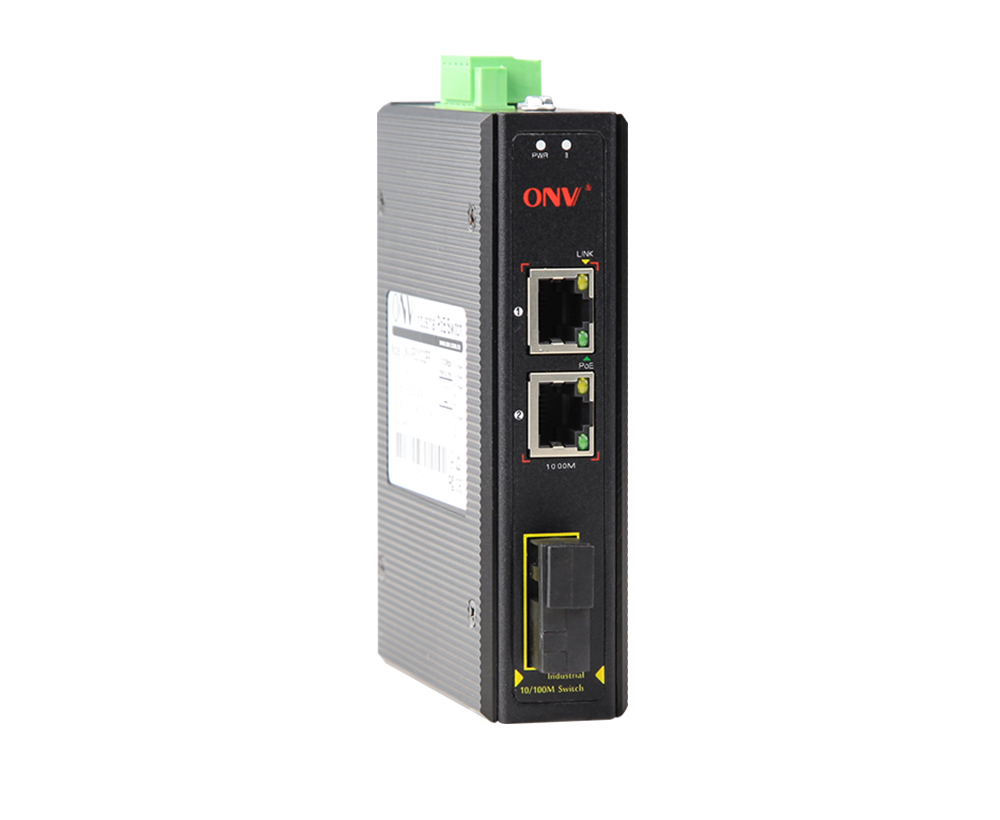

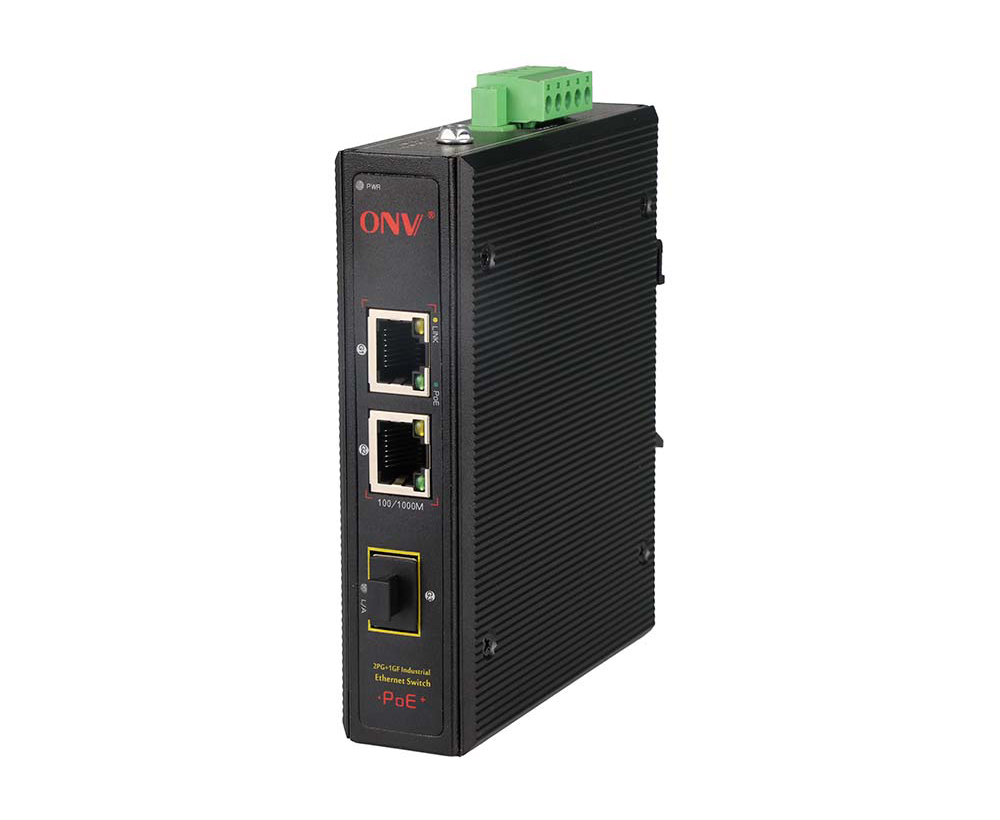

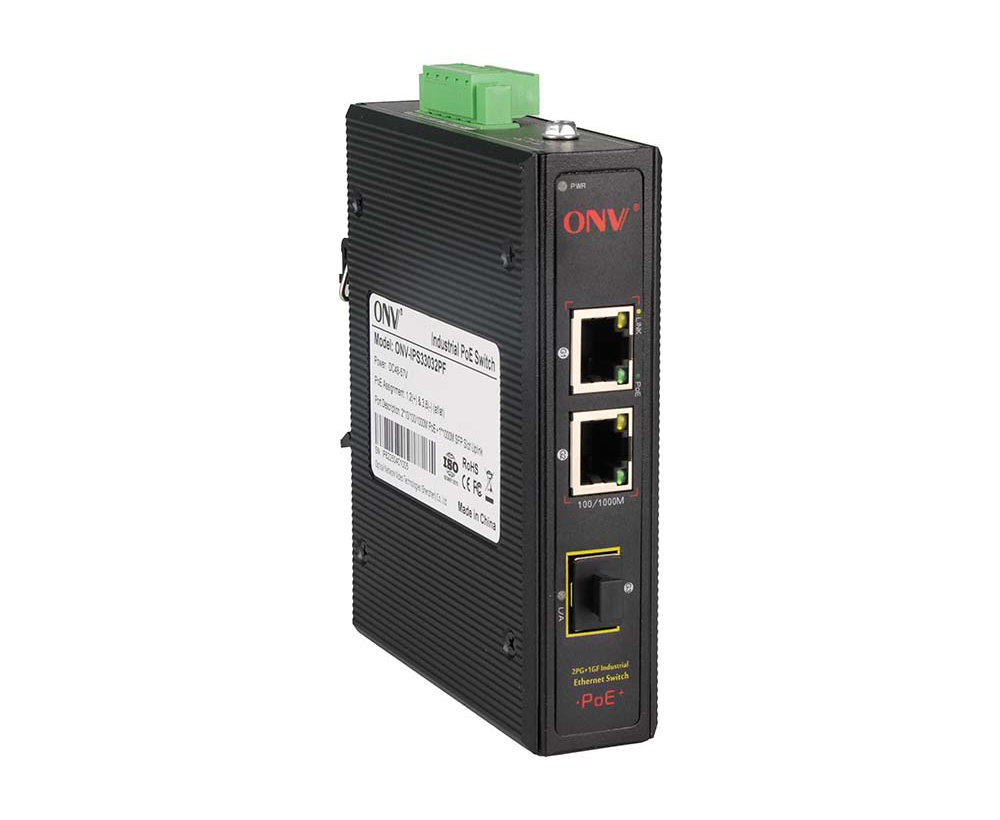

Гигабитный 3-портовый промышленный PoE оптоволоконный коммутатор

Модель： ONV-IPS33032PF

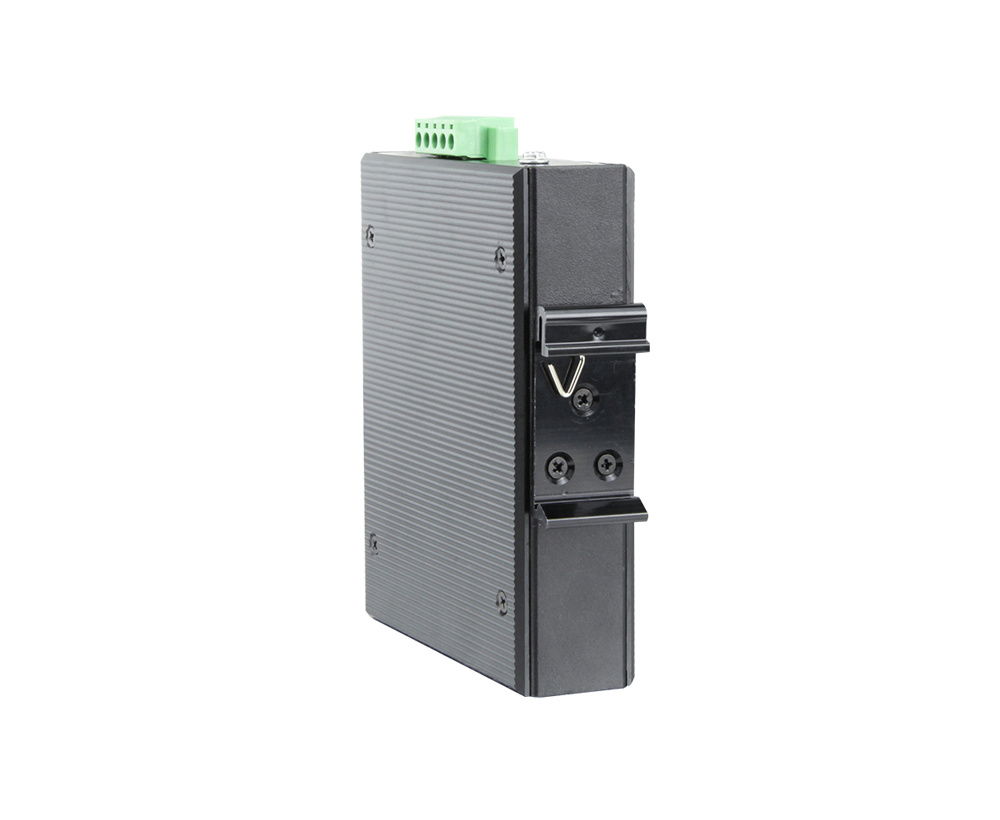

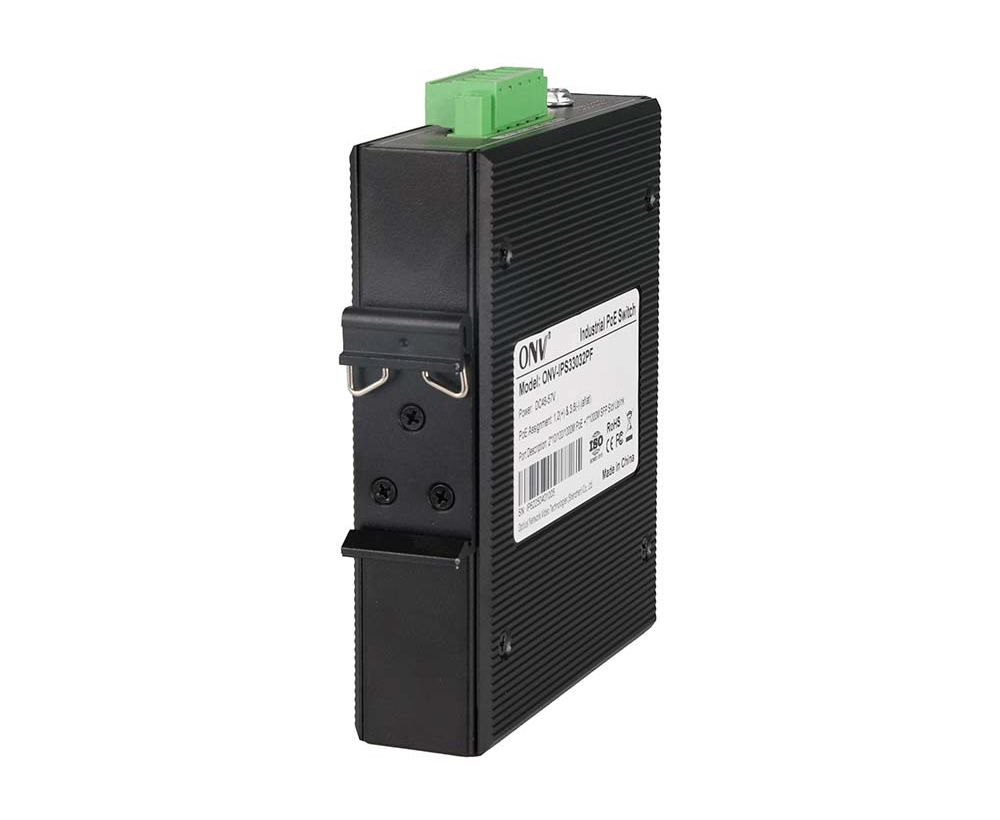

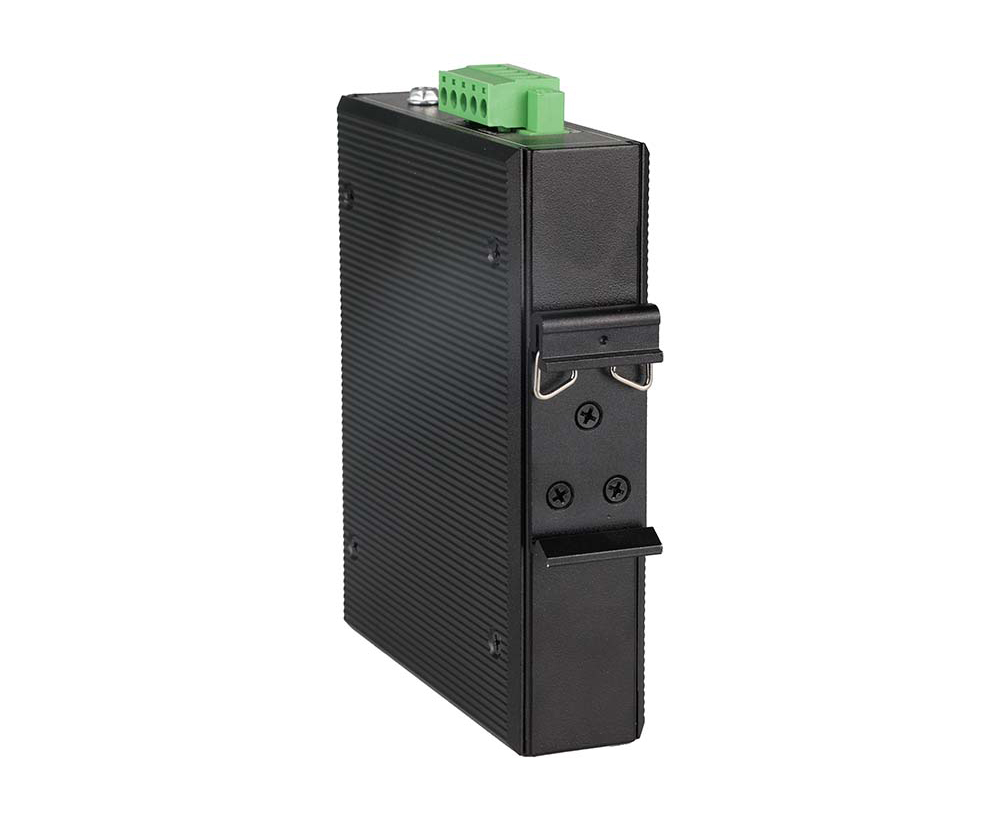

Промышленный PoE-коммутатор с 2 портами RJ45 10/100/1000 Мбит/с и 1 портом SFP для восходящей связи 1000 Мбит/с. Порты 1-2 поддерживают стандарт PoE IEEE 802.3af/at. Поддерживает два резервных входа постоянного тока (подключение через терминал Phoenix) и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

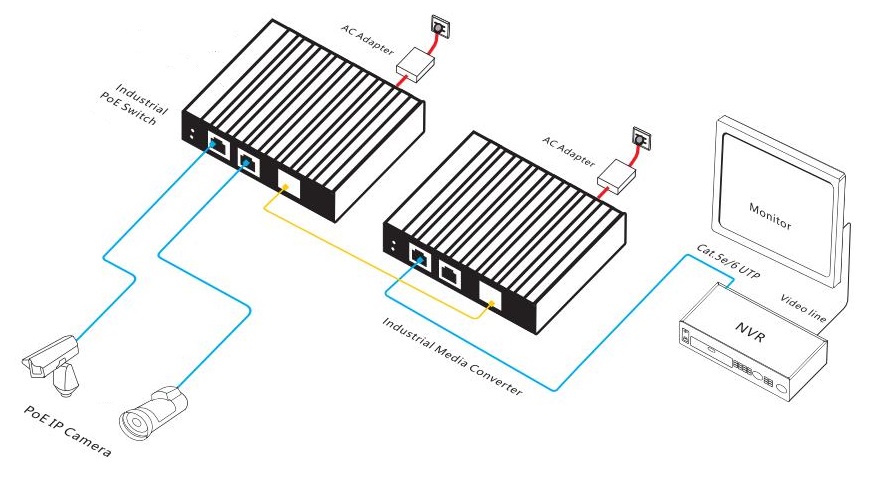

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS33032PF-это гигабитный промышленный оптоволоконный коммутатор PoE, независимо разработанный ONV. Он имеет 2 порта адаптивного RJ45 10/100/1000Base-T и порт волокна 1 * 1000Base-X SFP. Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE, а мощность однопортового PoE составляет 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и идентифицировать устройства приема питания, соответствующие стандартам, и питать их через сетевой кабель. Он может питать беспроводную точку доступа, IP-камеры, промышленные датчики и другие оконечные устройства PoE через сетевой кабель в соответствии с сетевой средой, требующей источника питания PoE высокой плотности. Он подходит для промышленных сценариев, таких как интеллектуальный транспорт, железнодорожный транспорт, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и зеленая энергия, для создания экономичной, эффективной, стабильной и надежной сети связи.Неуправляемый режим, подключи и работай, без конфигурации, простой и удобный в использовании.

ОСОБЕННОСТЬ

Гигабитный доступ

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе обратного давления.

◇Поддержка гигабитRJ45Порт и SФПВолокноКомбинация портов, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇2 порта 10/100/1000Base-T RJ45 могут поддерживать источник питания PoE для удовлетворения потребностей источников питания PoE в различных сценариях в промышленной сфере.

◇Система приоритетов для порта PoE будет сначала подавать питание на порт с высоким приоритетом, когда бюджет мощности недостаточен, и избегать переработы устройства.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR, Link и PoE.

◇Низкое энергопотребление,AАлюминиевый сплавКорпус,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

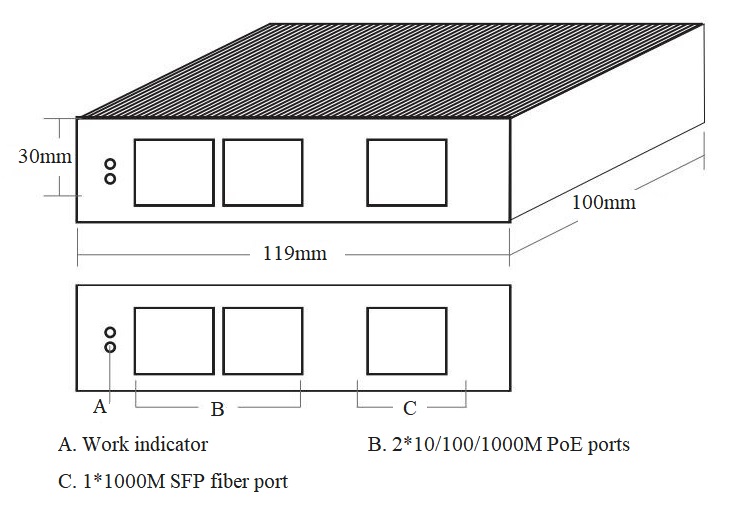

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS33032PF	Неуправляемый промышленный коммутатор PoE с 2 портами RJ45 10/100/1000M и оптоволоконным портом SFP восходящей линии связи 1*1000M. Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	3-портовый гигабитный промышленный оптоволоконный коммутатор PoE	1	Набор
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 гОPticalМодуль	2630-Г	ПромышленныеОптический модуль SFP, мульти 1,25G-Режим двойное волокно 850 нм, дальность передачи: 550 м, интерфейс ЛК, функция поддержек ДДМ и горячий затыкать.	ПК
	2632-G	ПромышленныеОптический модуль SFP, одиночный 1,25G-Режим двойного волокна 1310нм, дальность передачи: 20км, интерфейс ЛК, функция поддержек ДДМ и горячий затыкать.	ПК
	2612-Т-Г	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, расстояние передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310 нм, расстояние передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-SC-G	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, дальность передачи: 20 км,СИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК
	2613-R-SC-G	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км,СИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК
МощностьМодуль	2633	Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

Промышленный блок питания 36 Вт DIN-рейка

GWS-DP36-48

DIN-рейка 36 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 0,56 A

Выходное напряжение: DC48V, 0,75A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

60W DIN рейка промышленного питания

GWS-DP60-48

DIN-рейка 60 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 1.0A

Выходное напряжение: DC48V, 1.25A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33032PF
Характеристики интерфейса
ИсправленоПOrt	1 100Порт волокна SFP uplink 0Base-X (данные) 2 10/100/1000Base-TПOЕПорты(Данные/мощность) 2 комплекта V , V-резервных портов питания постоянного тока (промышленный терминал Phoenix 5P)
Порт Ethernet	Порт 1-2 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порт стекловолокна гигабита, по умолчанию не включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802,3AB1000 База-T, IEEE 802.3z 1000Base-X,IEEE 802.3x
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Коммутационная способность	12Гбит/с(Не блокирующий)
Экспедирование Скорость @ 64 байт	4,46Мппс
МАК	2К
Буферная память	2 м
ДжамбоФРама	9,2 К
СИД Индикатор	Мощность: PWR(ГРин),Сеть: Ссылка (YНижний),PoE: PoE (ГРин)
PoE & Электропитание
ПOЕПорт	Порт 1-2
Пин электропитания	1/2 ( ) 3/6 (-)
Макс Мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	В режиме ожидания <5 Вт, полная нагрузка af<30 Вт, при <60 Вт
Входное напряжение/интерфейс	DC44-57V, 5Терминал Феникса п промышленный, поддержка анти -- реверсивной защиты.
Электропитание	Нет, опционально 48 В/36Вт или 48 В/60 Вт Промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40~+80°С,5%~90% относительной влажности без конденсации
Температура/влажность хранения	-40~+85°С,5%~95% относительной влажности без конденсации
Размер(Д * Ш * В)	11910030 мм
Вес нетто/брутто	0,4Кг/0,5Кг
Установка	Настольный, 35 ммДинРAil
