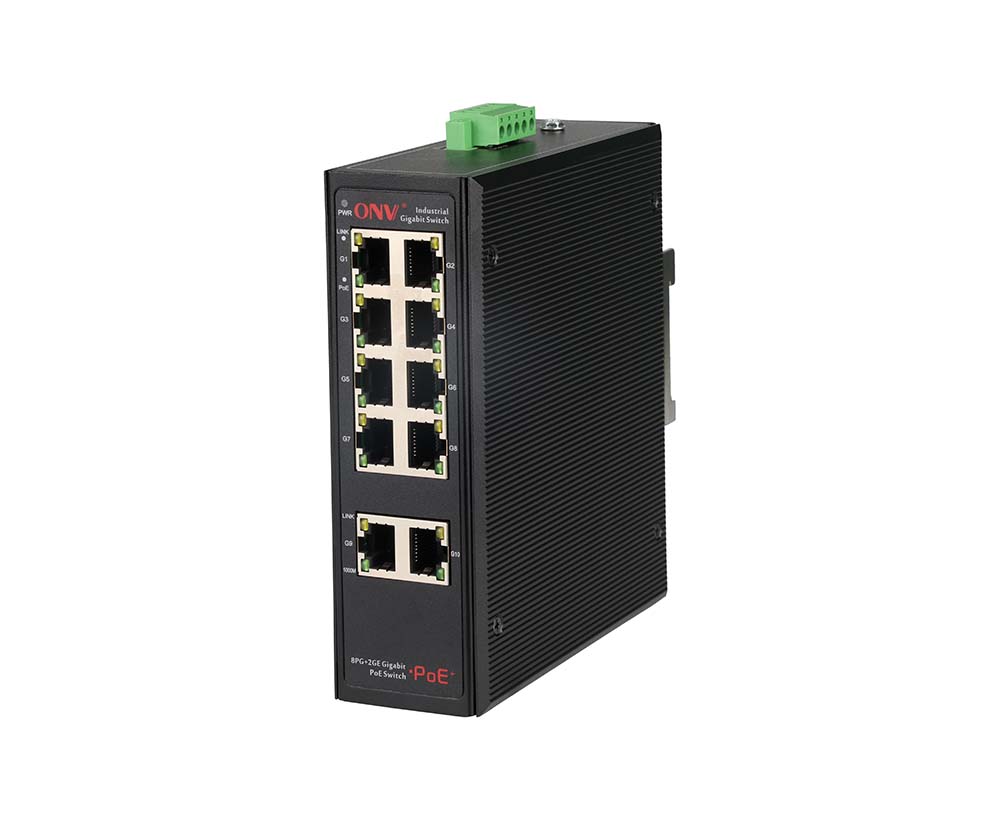

Гигабитный 10-портовый промышленный коммутатор PoE

Модель： ONV-IPS33108P

Неуправляемый промышленный коммутатор PoE с портами 10*10/100/1000M RJ45. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

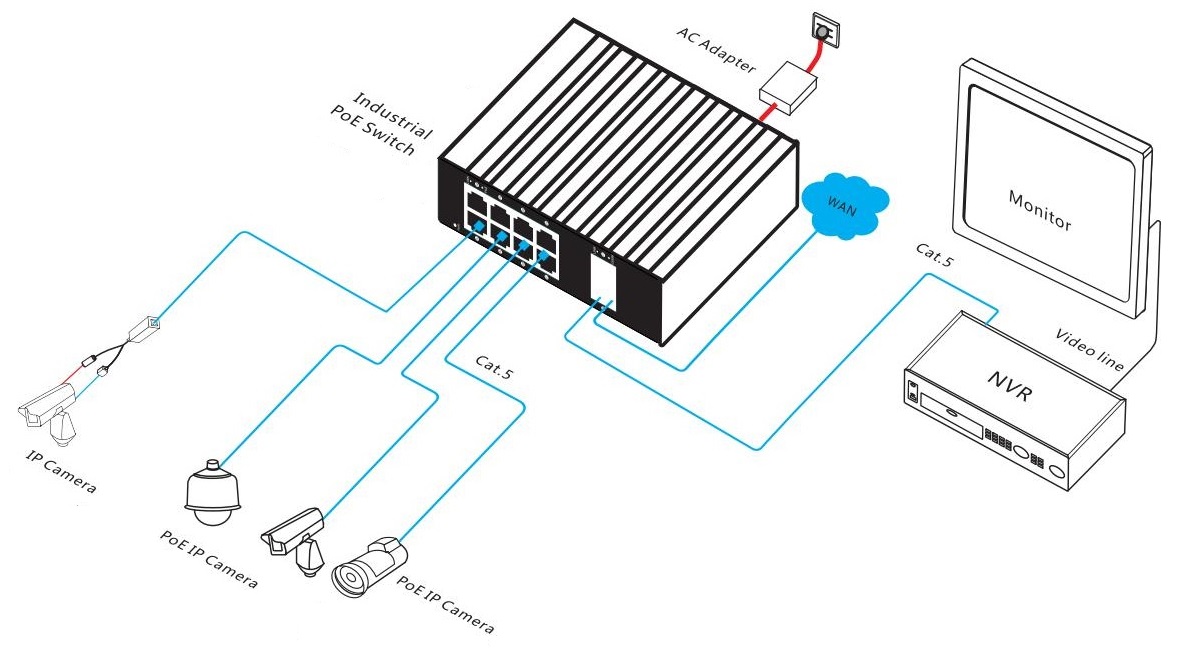

ONV-IPS33108PЯвляется AГПромышленный коммутатор PoE igabit, независимо разработанный ONV. Он имеет10* 10/100/1000Адаптивная Base-TПорты RJ45. Порт 1-8Может поддерживать стандарт IEEE 802,3 af/at PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и идентифицировать устройства приема питания, соответствующие стандартам, и питать их через сетевой кабель. Он может питать беспроводную точку доступа, IP-камеры, промышленные датчики и другие оконечные устройства PoE через сетевой кабель в соответствии с сетевой средой, требующей источника питания PoE высокой плотности. Он подходит для промышленных сценариев, таких как интеллектуальный транспорт, железнодорожный транспорт, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и зеленая энергия, для создания экономичной, эффективной, стабильной и надежной сети связи. Неуправляемый режим, подключи и работай, без конфигурации, простой и удобный в использовании.

ОСОБЕННОСТЬ

Пересылка скорости гигабитного провода

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.

◇СПоддержкаГIgabitRJ45Порты,Высокоскоростное соединение с высокой пропускной способностью для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇8* Порты 10/100/1000Base-T RJ45 могут поддерживать источник питания PoE для удовлетворения потребностей источников питания PoE в различных сценариях в промышленной сфере.

◇Система приоритетов для порта PoE будет сначала подавать питание на порт с высоким уровнем приоритета, когда бюджет питания недостаточен, и во избежание переработы устройства.

Стабильно и надежно

◇ССС, СE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR,Ссылка, ИПОЭ.

◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

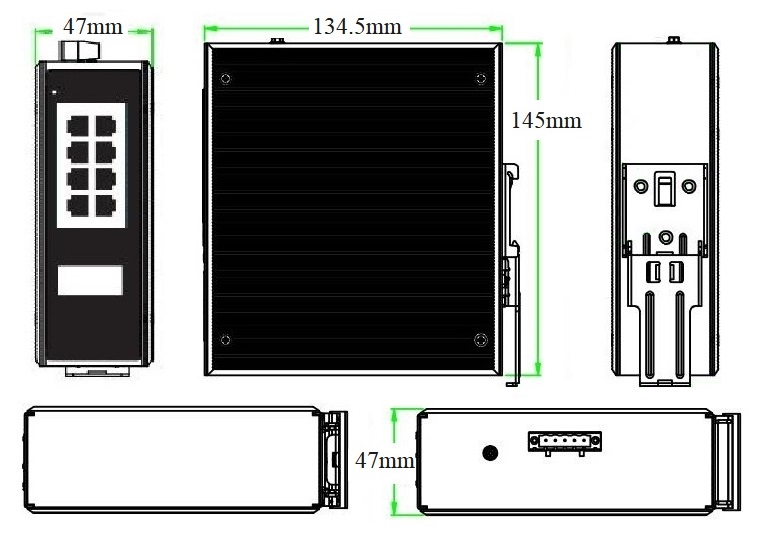

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	РекомендуемыеПOWERСУпплы
ONV-IPS33108P	Неуправляемый промышленный коммутатор PoE с портами 10*10/100/1000M RJ45. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.	120 Вт/240 Вт
Примечание:Блок питания в комплект не входит и его необходимо покупать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	10-портовый гигабитный промышленный коммутатор PoE	1	Набор
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт	Модель	Описание	Единица
130W настольный адаптер питания	GWS-AP130-52	Настольный 130W один комплект выходного адаптера питания Входное напряжение: AC100V ~ 240V 50-60Hz, 2.3A Выходное напряжение: DC52V, 2.5A Рабочая температура: от-20 ℃ до 65 ℃	ПК
Настольный адаптер питания 250 Вт	GWS-AP250-52	Настольный 250W один комплект выходного адаптера питания Входное напряжение: AC100V ~ 240V 50-60Hz, 3,5 A Выходное напряжение: DC52V, 4.8A Рабочая температура: от-20 ℃ до 65 ℃	ПК
120W DIN-рейка промышленного питания	GWS-DP120-48	DIN-рейка 120 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60Hz, 2.3A Выходное напряжение: DC48V, 2.5A Рабочая температура: от-40 ℃ до 70 ℃	ПК
240 Вт DIN рейка промышленного питания	GWS-DP240-48	DIN-рейка 240 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60Hz, 3.0A Выходное напряжение: DC48V, 5.0A Рабочая температура: от-40 ℃ до + 70 ℃	ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель	Описание
ONV-IPS33064P	Неуправляемый промышленный коммутатор PoE с 6 портами RJ45. 10/100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.
ONV-IPS33064PFG	Неуправляемый промышленный PoEВолокноКоммутатор с 5 портами RJ45 10/100/1000M и оптоволоконным портом SFP восходящей линии связи 1*1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.
ONV-IPS33064PF	Неуправляемый промышленный PoEВолокноКоммутатор с 4 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящей линии связи 1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.
ONV-IPS33108PF	Неуправляемый промышленный PoEВолокноКоммутатор с 8 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящей линии связи 1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.
ONV-IPS33128PF	Неуправляемый промышленный PoEВолокноКоммутатор с 10 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящей линии связи 1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33108P
Характеристики интерфейса
Фиксированный порт	8 портов PoE 10/100/1000Base-T (данные/питание) 2 порта RJ45 восходящей линии связи 10/100/1000Base-T (данные) 2 набора V , V-резервный порт питания постоянного тока (промышленный терминал Phoenix 5P)
Порт Ethernet	Порт 1-10 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Экспедирование моды	Хранить и пересылать (полная скорость провода)
Коммутационная способность	20 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	14,88 Мбит/с
МАК	2 К
Буферная память	2 м
Джамбо рамка	9,2 К
Светодиодный индикатор	Питание: PWR (зеленый), Сеть: Link (желтый), PoE: PoE (зеленый), Скорость: 1000M (зеленый)
PoE & Электропитание
Порт PoE	Порт 1-8
Пин электропитания	1/2 (+) 3/6 (-)
Максимальное однопортовое питание PoE	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	В режиме ожидания <8 Вт, полная нагрузка af<120 Вт, при <240 Вт
Входное напряжение/интерфейс	DC48-57V, промышленный терминал Феникса 5П, защита от обратного хода поддержки.
Электропитание	Нет, опционный 48V/120W или 48V/240W промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	145134,547 мм
Вес нетто/брутто	0,9 кг/1,1 кг

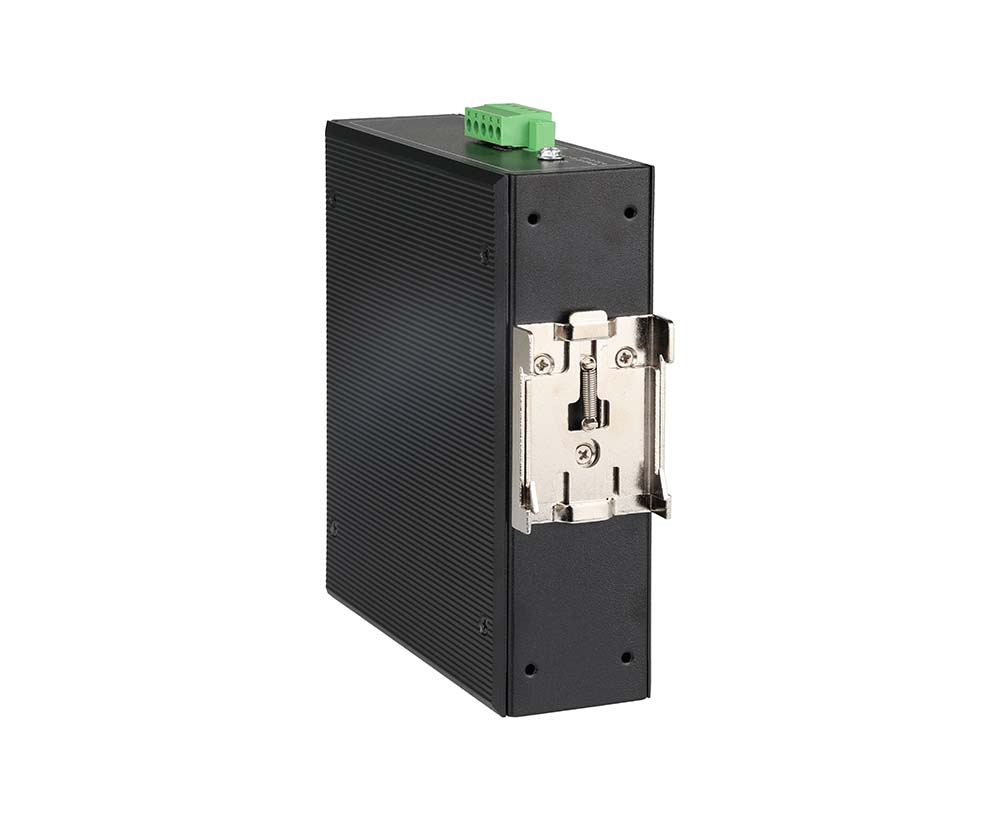

Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV Уровень защиты: IP40, молниезащита: 6KV 8/20us IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
ММеханическийПКанты	IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)
Сертификация	Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
