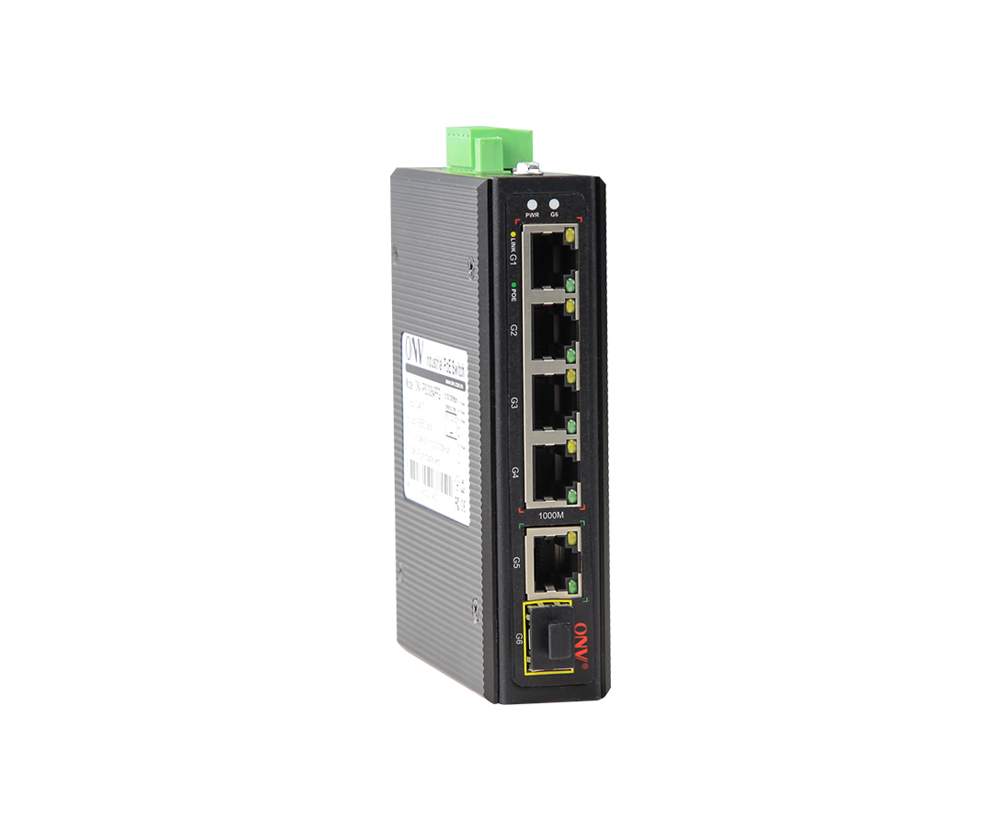

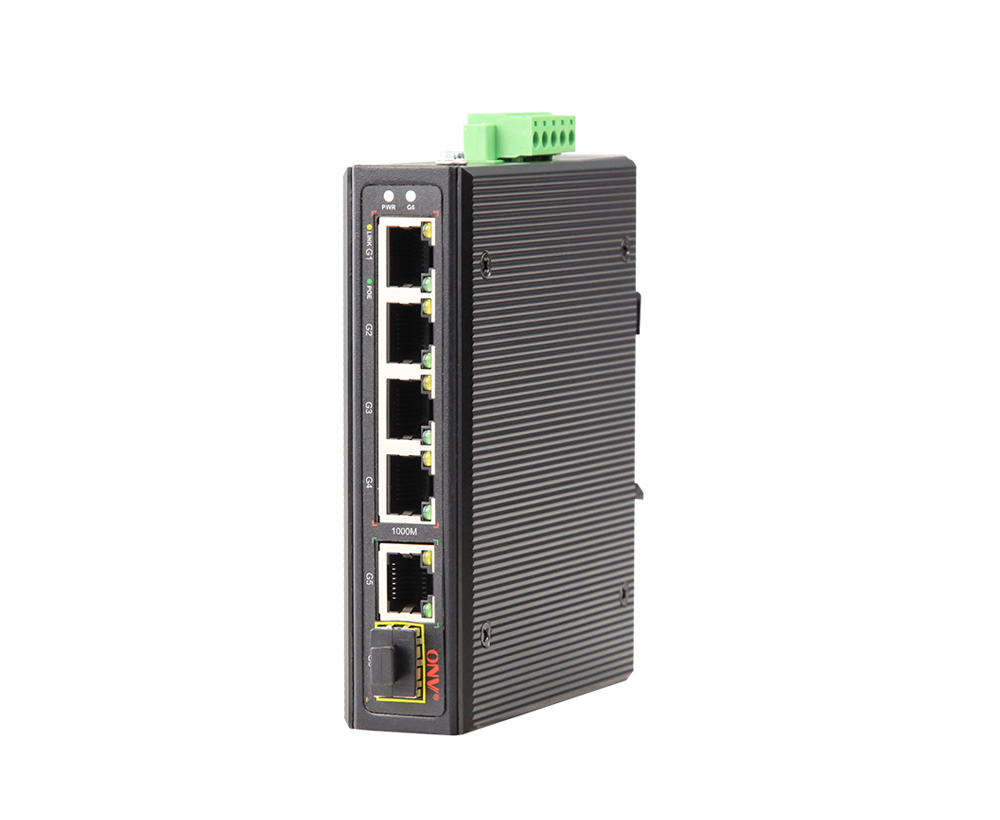

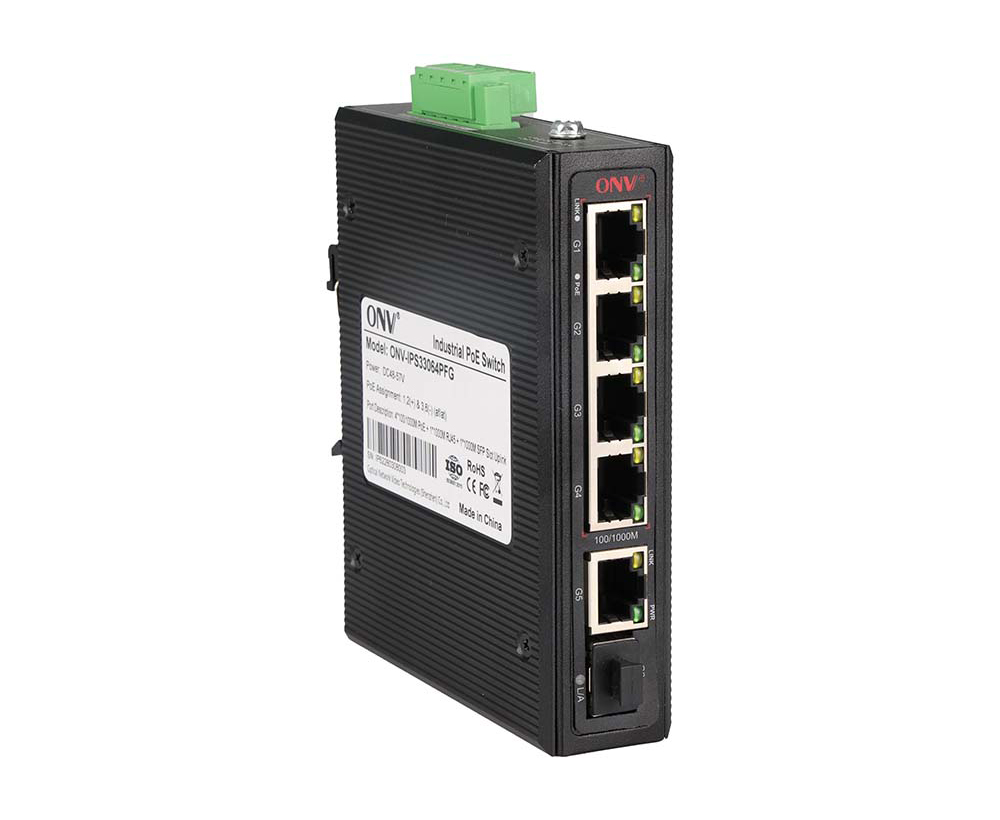

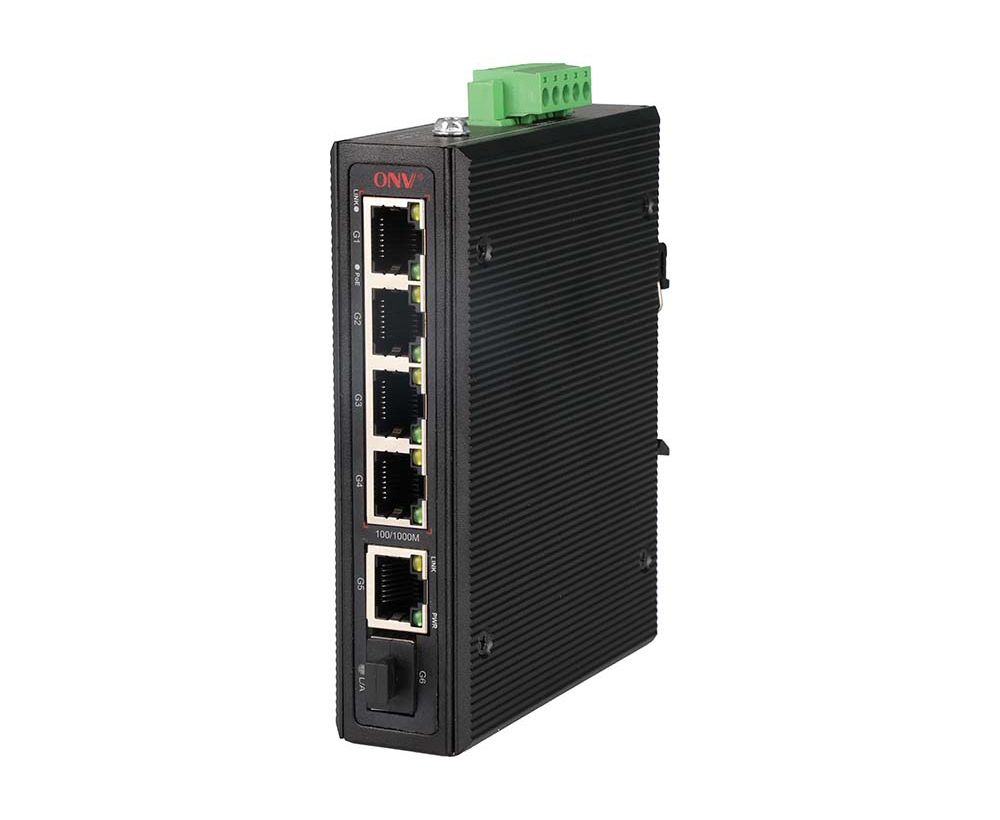

Гигабитный 6-портовый промышленный PoE-коммутатор

Модель： ONV-IPS33064PFG

Промышленный PoE-коммутатор с 5 портами RJ45 10/100/1000 Мбит/с и 1 портом SFP для восходящей связи 1000 Мбит/с. Порты 1-4 поддерживают стандарт PoE IEEE 802.3 af/at. Он поддерживает двойной резервный вход постоянного тока (подключение через терминал Phoenix) и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

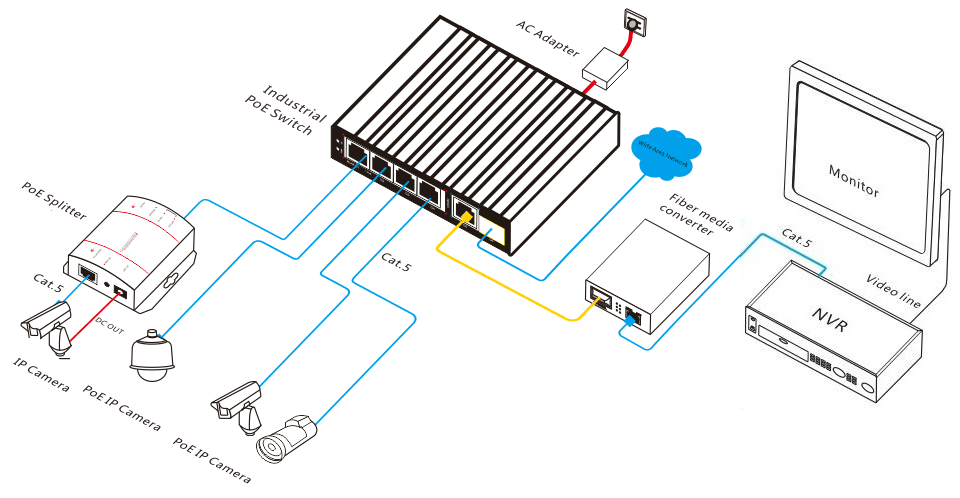

ONV-IPS33064ПФГЯвляется AГIgabit промышленный PoEВолокноПереключатель независимо разработан ONV. Он имеет5* 10/100/1000База-ТАдаптивныйПорты RJ45 и1* 1000Base-XUplink SFP оптоволоконный порт. Порт 1-4Может поддерживать стандарт IEEE 802,3 af/at PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и идентифицировать устройства приема питания, соответствующие стандартам, и питать их через сетевой кабель. Он может питать беспроводную точку доступа, IP-камеры, промышленные датчики и другие оконечные устройства PoE через сетевой кабель в соответствии с сетевой средой, требующей источника питания PoE высокой плотности. Он подходит для промышленных сценариев, таких как интеллектуальный транспорт, железнодорожный транспорт, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и зеленая энергия, для создания экономичной, эффективной, стабильной и надежной сети связи. Неуправляемый режим, подключи и работай, без конфигурации, простой и удобный в использовании.

ОСОБЕННОСТЬ

Гигабитный доступ

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE 802.3x и полудуплексного режима на основе обратного давления.

◇Поддержка гигабитных портов RJ45 и оптоволоконного порта SFP и комбинации портов RJ45, высокоскоростного подключения с высокой пропускной способностью для удовлетворения сетевых потребностей в различных сценариях.

Интеллектуальный источник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇4 порта 10/100/1000Base-T RJ45 могут поддерживать источник питания PoE для удовлетворения потребностей источников питания PoE в различных сценариях в промышленной сфере.

◇Система приоритетов для порта PoE будет сначала подавать питание на порт с высоким уровнем приоритета, когда бюджет питания недостаточен, и во избежание переработы устройства.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR, Link и PoE.

◇Низкое энергопотребление,AАлюминиевый сплавКорпус,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

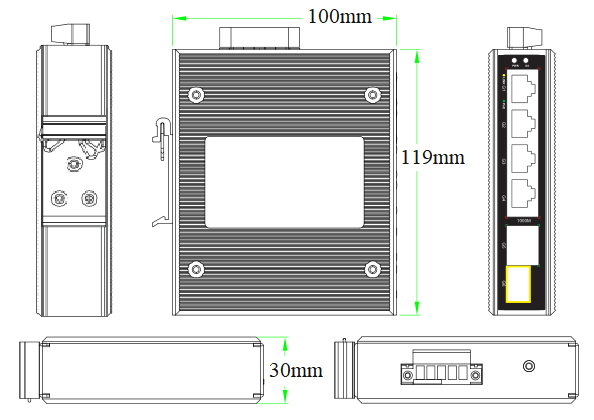

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	РекомендуемыеПOWERСУпплы
ONV-IPS33064PFG	Неуправляемый промышленный PoEКоммутатор с 5 портами RJ45 10/100/1000M и оптоволоконным портом SFP восходящей линии связи 1*1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.	60 Вт/120 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	6-портовый гигабитный промышленный коммутатор PoE	1	Набор
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 гОптическийМодуль	2630-Г	ПромышленныеОптический модуль SFP, мульти 1,25G-Режим двойное волокно 850 нм, дальность передачи: 550 м, интерфейс ЛК, функция поддержек ДДМ и горячий затыкать.	ПК
	2632-G	ПромышленныеОптический модуль SFP, одиночный 1,25G-Режим двойного волокна 1310нм, дальность передачи: 20км, интерфейс ЛК, функция поддержек ДДМ и горячий затыкать.	ПК
	2612-Т-Г	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, расстояние передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310 нм, расстояние передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-SC-G	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, дальность передачи: 20 км,СИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК
	2613-R-SC-G	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км,СИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК
МощностьМодуль	2633	Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

60W DIN рейка промышленного питания

GWS-DP60-48

DIN-рейка 60 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 1.0A

Выходное напряжение: DC48V, 1.25A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

120W DIN-рейка промышленного питания

GWS-DP120-48

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33064PFG
Характеристики интерфейса
ИсправленоПOrt	1 10Порт волокна SFP uplink 00Base-X (данные) 110/100/1000Base-T восходящий порт RJ45 (данные) 4 *10/100/1000Base-TПOЕПорты(Данные/ Мощность) 2 набора V , V-резервный порт питания постоянного тока (промышленный терминал Phoenix 5P)
Порт Ethernet	Порт 1-4 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порт стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802,3AB1000 База-T, IEEE 802.3z 1000Base-X,IEEE 802.3x
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	12Гбит/с(Не блокирующий)
МАК	2 К
Буферная память	2 м
JАмбоФРамы	9,2 К
СИДИндикатор	Мощность: PWR (ГРин),Сеть:Ссылка(YНижний),PoE: PoE (ГРин), Порт волокна: 6(ГРин)
PoE & Электропитание
ПOЕПорт	Порт 1-4
Пин электропитания	1/2( ) 3/6 (-)
Макс Мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	Резервный<5Вт,Полная нагрузкаAf <60 Вт, при <120 Вт

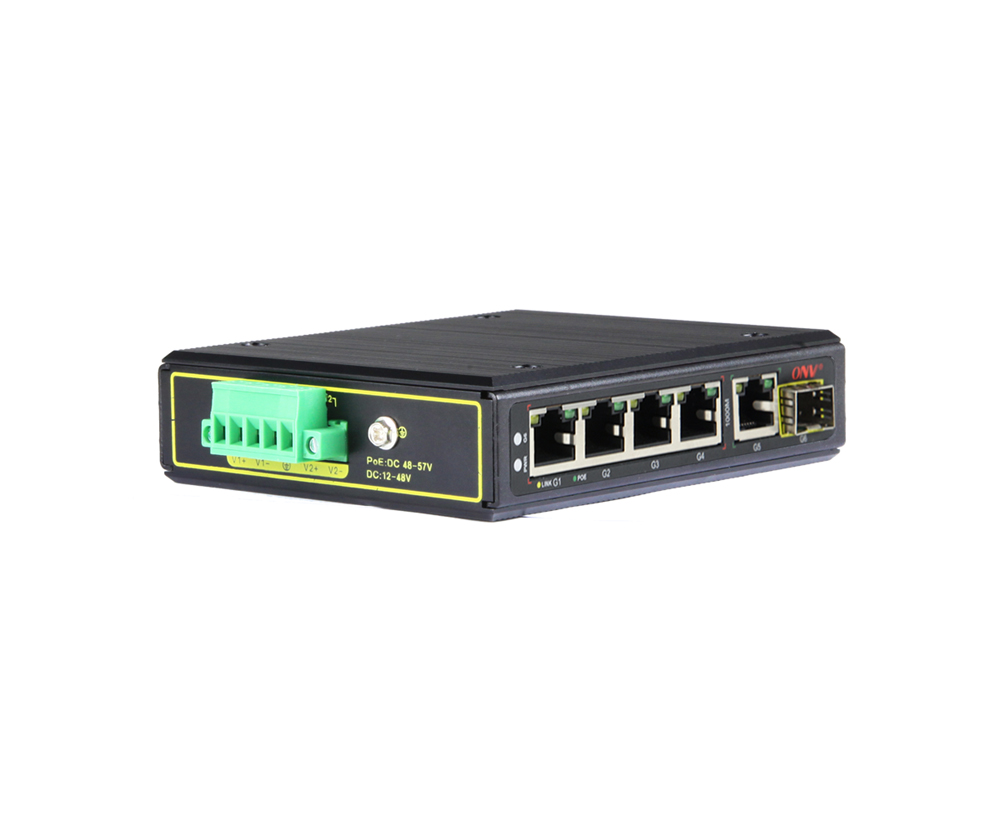

Входное напряжение/интерфейс	DC48-57V, 5Терминал Феникса п промышленный, поддержка анти -- реверсивной защиты.
Электропитание	Нет, опционально 48 В/60 Вт или 48 В/120 Вт Промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40~+80° С,5%~90% относительной влажности без конденсации
Температура/влажность хранения	-40~+85 ° С,5%~95% относительной влажности без конденсации
Размер	11910030 мм
Вес нетто/брутто	0,4Кг/0,5Кг

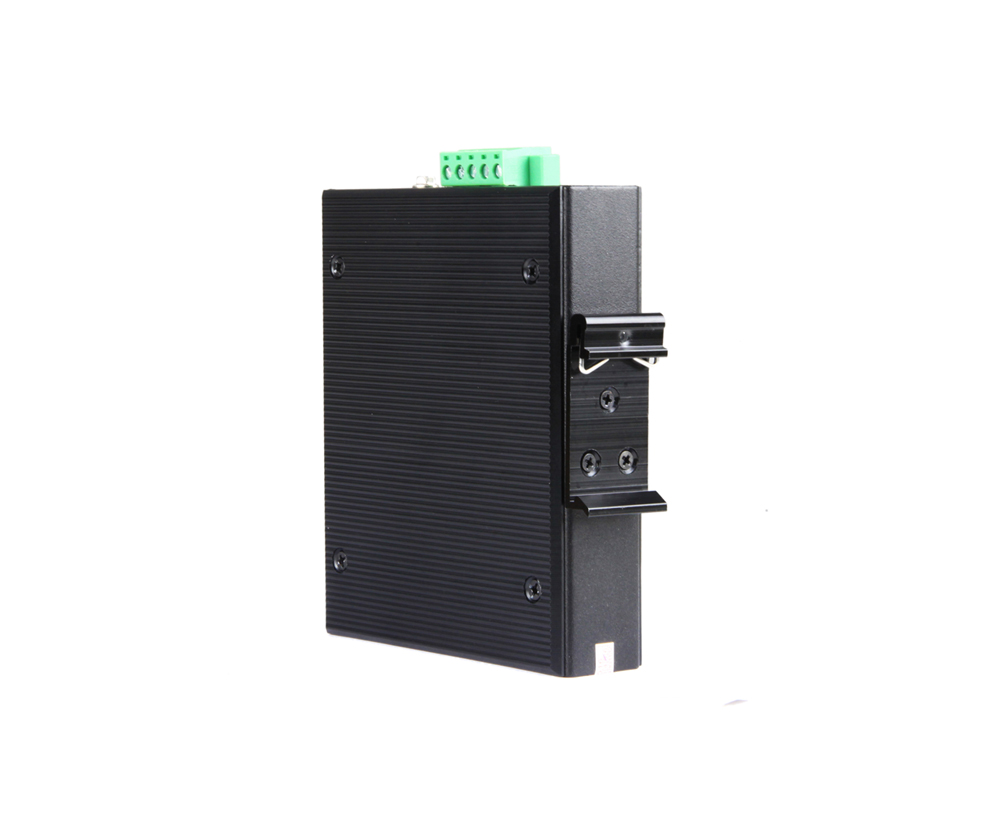

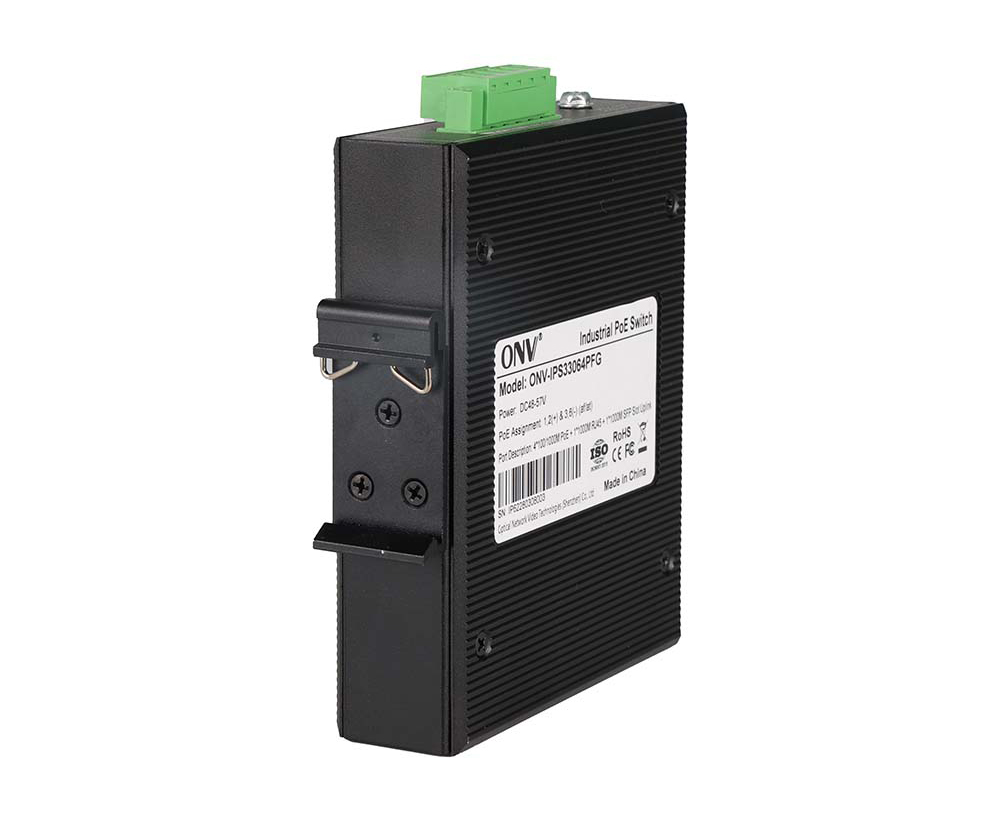

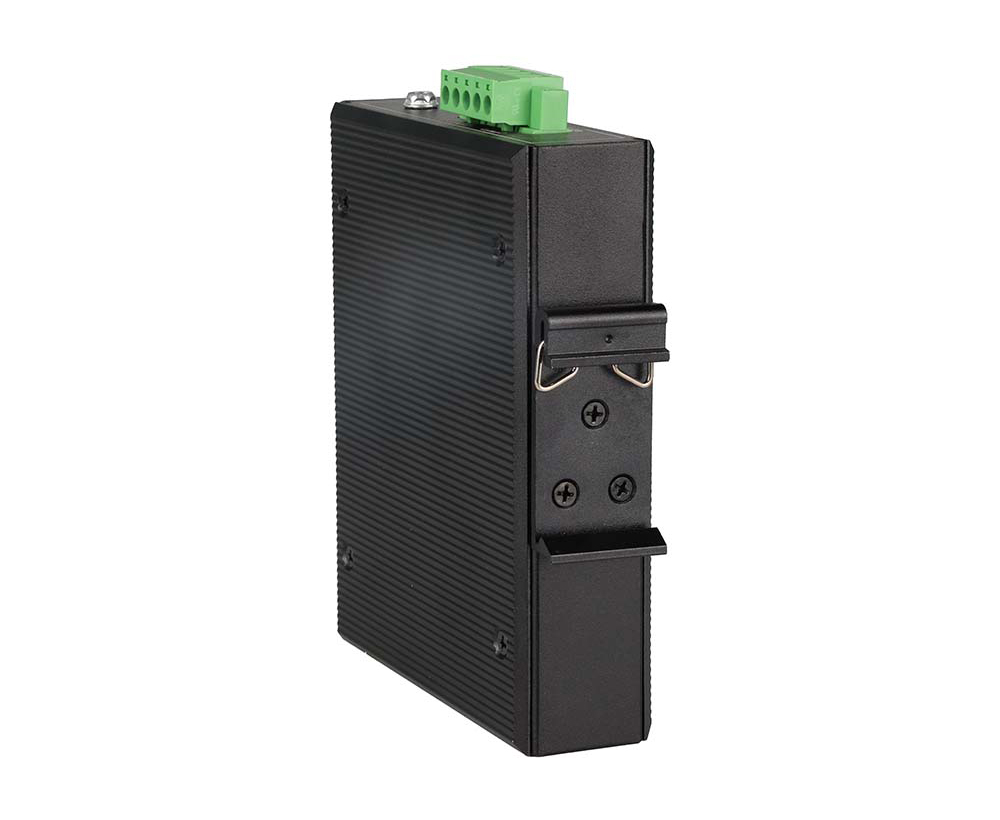

Установка	Настольный, 35 ммДинРAil
