ОБЗОР
ONV-IPS31032PF-это промышленный оптоволоконный коммутатор PoE 10/100M, независимо разработанный ONV. Он имеет 2 порта RJ45 10/100M и оптоволоконный порт SC восходящей линии связи 1*155M. Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE, а мощность однопортового PoE достигает 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечные устройства PoE, такие как беспроводные точки доступа, IP-камеры и промышленные датчики, через сетевой кабель, и соответствовать сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуального транспорта, железнодорожного транзита, энергетики, горнодобывающей промышленности, нефти и морских перевозок. Промышленные сцены, такие как металлургия и зеленая энергия, строительство образуют экономически эффективную, стабильную и надежную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.
ОСОБЕННОСТЬ
Доступ 10/100M
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного на основе IEEE802.3x и полудуплексного на основеВДавление.
◇СПоддержка 10/100M RJ45ПортИСК 155 МКомбинация оптоволоконных портов, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.
СмартИсточник питания PoE
◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.
◇2* 10/100База-TXПорт RJ45Поддержка источника питания PoEДля удовлетворения потребностей источников питания PoE в различных сценариях в промышленной сфере.
◇Приоритетная система для порта PoE, она будет сначала подавать питание на порт с высоким уровнем приоритета, когда бюджет мощности недостаточен, и избегать переработы устройства.
ССтолANDRНадежный
◇CCC, CE, FCC, RoHS.
◇Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR, Link и PoE.
◇Низкое энергопотребление,Корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

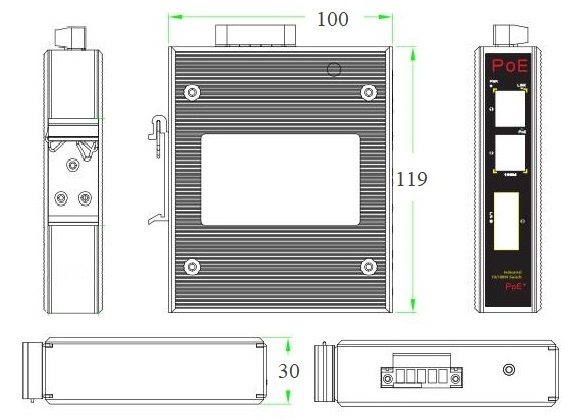

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Рекомендуемый источник питания |
|
ONV-IPS31032PF |
Неуправляемый промышленный коммутатор PoE с портами RJ45 2*10/100M и оптоволоконным портом SC восходящей линии связи 1*155M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку. |
36 Вт/60 Вт |
|
ONV-IPS31032PF-M |
Неуправляемый промышленный коммутатор PoE с портами RJ45 2*10/100M и оптоволоконным портом SC восходящей линии связи 1*155M (многорежимный двухволоконно-оптический модуль 850 нм/0,5 км или 1310 нм/2 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку. |
36 Вт/60 Вт |
|
ONV-IPS31032PF-A |
Неуправляемый промышленный коммутатор PoE с портами RJ45 2*10/100M и оптоволоконным портом SC восходящей линии связи 1*155M (одномодовый оптоволоконный модуль 1310 нм/20 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку. |
36 Вт/60 Вт |
|
ONV-IPS31032PF-B |
Неуправляемый промышленный коммутатор PoE с портами RJ45 2*10/100M и оптоволоконным портом SC восходящей линии связи 1*155M (одномодовый оптоволоконный модуль 1550 нм/20 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку. |
36 Вт/60 Вт |
|
Примечание:Блок питания в комплект не входит и его необходимо покупать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
3-портовый 10/100M промышленный коммутатор PoE |
1 |
Набор |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон |
1 |
ПК |
ПНАШНИЙ ИСТОЧНИК
|
Продукт |
Модель |
Описание |
Единица |
|
Промышленный блок питания 36 Вт DIN-рейка |
GWS-DP36-48 |
DIN-рейка 36 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60Hz, 0,56 A Выходное напряжение: DC48V, 0,75A Рабочая температура: от-40 ℃ до 70 ℃ |
ПК |
|
60W DIN рейка промышленного питания |
GWS-DP60-48 |
DIN-рейка 60 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60Hz, 1.0A Выходное напряжение: DC48V, 1.25A |
ТЕХНИЧЕСКИЕ КОНКРЕТНЫЕАЦИЯ
|
Модель |
ONV-IPS31032PF |
|
Характеристики интерфейса |
|
|
ИсправленоПOrt |
1*155 м восходящий оптоволоконный порт SC (данные) 2 порта PoE 10/100Base-TX (данные/питание) 2 набора V , V-резервный порт питания постоянного тока (промышленный терминал Phoenix 5P) |
|
Порт Ethernet |
Порт 1-2 может поддерживать автоматическое определение 10/100Base-TX, полный/полудуплексный MDI/ MDI-X самоадаптацию |
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-T: Cat5e или более поздняя UTP (≤ 100 метров) |
|
Порт оптического волокна |
Оптический модуль-одномодовое двойное волокно 20 км, порт SC. (Опционное одиночное волокно одиночного режима и модуль многорежимного двойного волокна оптически) |
|
Оптический кабель/расстояние |
Многомодовый: 850 нм/0-500 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км |
|
Параметр чипа |
|
|
Сетевой протокол |
IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3u 100Base-ФX, IEEE 802.3x |
|
Режим переадресовки |
Хранить и пересылать (Полная скорость провода) |
|
Коммутационная способность |
1,0Гбит/с(Не блокирующий) |
|
Экспедирование Тариф @ 64 байт |
0,43Мппс |
|
МАК |
1К |
|
Буферная память |
512К |
|
ДжамбоФРама |
1536 байт |
|
СИД Индикатор |
МощностьR: PWR(ГРин),Сеть: Ссылка (YНижний),PoE: PoE (ГРин) |
|
PoE & Электропитание |
|
|
ПOЕПорт |
Порт 1-2 |
|
Пин электропитания |
1/2 ( ) 3/6 (-) |
|
Макс Мощность на порт |
30 Вт, IEEE 802,3 af/at |
|
Потребляемая мощность |
Резервный<3Вт,Полная нагрузкаAf <36 Вт, при <60 Вт |
|
Входное напряжение/интерфейс |
DC48-57V, 5Терминал Феникса п промышленный, поддержка анти -- реверсивной защиты. |
|
Электропитание |
Нет, опционально 48 В/36Вт или 48 В/60Вт Промышленный источник питания |
|
Физический параметр |
|
|
Операция TEmp/ Влажность |
-40~+75° С,5%~90% относительной влажности без конденсации |
|
Хранение ТEmp/ Влажность |
-40~+85 ° С,5%~95% относительной влажности без конденсации |
|
Размер(Д * Ш * В) |
119*100*30 мм |
|
Вес нетто/брутто |
0,4Кг/0,5Кг |
|
Установка |
Настольный, 35 ммДинРAil |
|
Сертификация & Гарантия |
|
