Гигабитный 6-портовый промышленный коммутатор PoE

Модель： ONV-IPS33064PF

Неуправляемый промышленный коммутатор PoE с 4 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящей линии связи 1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

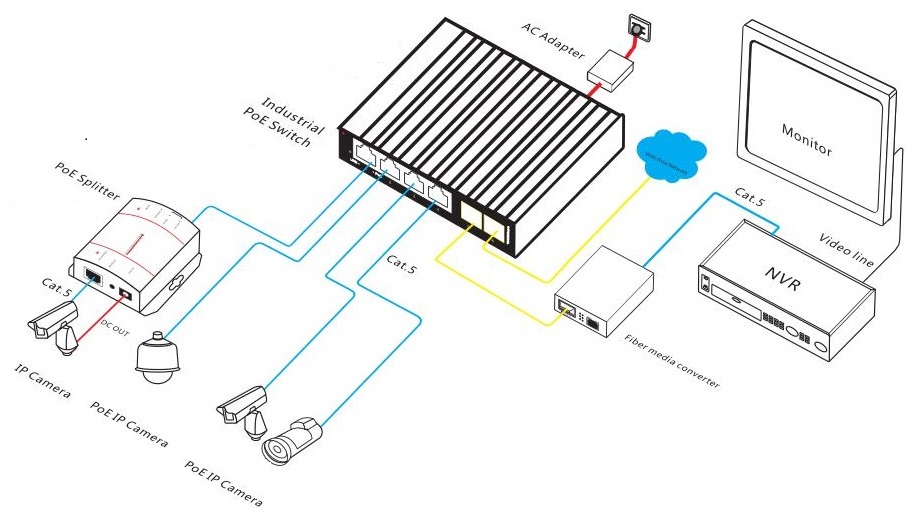

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS33064ПФЯвляется AГIgabit промышленный PoEВолокноПереключатель независимо разработан ONV. Он имеет4* 10/100/1000База-ТАдаптивныйПорты RJ45И 2 оптоволоконных порта SFP uplink 1000Base-X. Порт 1-4Может поддерживать стандарт IEEE 802,3 af/at PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и идентифицировать устройства приема питания, соответствующие стандартам, и питать их через сетевой кабель. Он может питать беспроводную точку доступа, IP-камеры, промышленные датчики и другие оконечные устройства PoE через сетевой кабель в соответствии с сетевой средой, требующей источника питания PoE высокой плотности. Он подходит для промышленных сценариев, таких как интеллектуальный транспорт, железнодорожный транспорт, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и зеленая энергия, для создания экономичной, эффективной, стабильной и надежной сети связи. Неуправляемый режим, подключи и работай, без конфигурации, простой и удобный в использовании.

ОСОБЕННОСТЬ

ГигабитДоступ

◇Двойные порты волокна СФП могут каскадировать, цепь, совместимая с соединением модуля СФП.

◇ГIgabitПорты волокна SFP, легкие для того чтобы достигнуть высокой полосы пропускания и передачи на большие расстояния.

СмартИсточник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇4 порта 10/100/1000Base-T RJ45 могут поддерживать источник питания PoE для удовлетворения потребностей источников питания PoE в различных сценариях в промышленной сфере.

◇Система приоритетов для порта PoE будет сначала подавать питание на порт с высоким уровнем приоритета, когда бюджет питания недостаточен, и во избежание переработы устройства.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR, Link и PoE.

◇Низкое энергопотребление,AАлюминиевый сплавКорпус,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

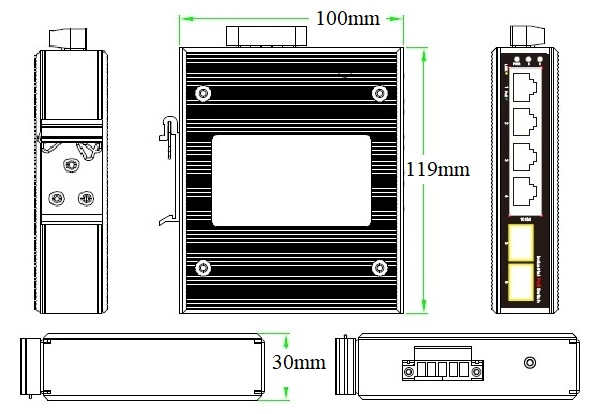

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	РекомендуемыеПOWERСУпплы
ONV-IPS33064PF	Неуправляемый промышленный коммутатор PoE с 4 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящей линии связи 1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.	60 Вт/120 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	6-портовыйГПромышленный коммутатор PoE IGABit	1	СET
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
Оптический модуль 1,25G	2630-Г	ПромышленныеОптический модуль SFP, мульти 1,25G-Режим двойное волокно 850 нм, дальность передачи: 550 м, интерфейс ЛК, функция поддержек ДДМ и горячий затыкать.	ПК
	2632-G	ПромышленныеОптический модуль SFP, одиночный 1,25G-Режим двойного волокна 1310нм, дальность передачи: 20км, интерфейс ЛК, функция поддержек ДДМ и горячий затыкать.	ПК
	2612-Т-Г	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, расстояние передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310 нм, расстояние передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-SC-G	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, дальность передачи: 20 км,СИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК
	2613-R-SC-G	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км,СИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК
Модуль питания	2633	Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

60W DIN рейка промышленного питания

GWS-DP60-48

DIN-рейка 60 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 1.0A

Выходное напряжение: DC48V, 1.25A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

120W DIN-рейка промышленного питания

GWS-DP120-48

DIN-рейка 120 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz,2,3А

Выходное напряжение: DC48V, 2.5A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель	Описание
ОНВ-IPS33032ПФ	Неуправляемый промышленный оптоволоконный коммутатор PoE с 2 портами RJ45 10/100/1000M и оптоволоконным портом SFP uplink 1*1000M. Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.
ОНВ-IPS33042ПФ	Неуправляемый промышленный оптоволоконный коммутатор PoE с 2 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящей линии связи 1000M. Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.
ОНВ-IPS33064ПФГ	Неуправляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 510/100/1000M и оптоволоконным портом SFP uplink 11000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.
ОНВ-IPS33128ПФ	Неуправляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 1010/100/1000M и оптоволоконными портами SFP восходящего подключения 21000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33064PF
Характеристики интерфейса
ИсправленоПOrt	2 * 1000Base-X uplink SFP оптоволоконные порты (данные) 4 порта PoE 10/100/1000Base-T (данные/питание) 2 набора V , V-резервный порт питания постоянного тока (промышленный терминал Phoenix 5P)
Порт Ethernet	Порт 1-4 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порт стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802,3AB1000 База-T, IEEE 802.3z 1000Base-X,IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	12Гбит/с(Не блокирующий)
Экспедирование Скорость @ 64 байт	8,93Мппс
МАК	2К
Буферная память	2 м
ДжамбоФРама	9,2 К
СИД Индикатор	Питание: PWR (зеленый), Сеть: Link (желтый), POE: PoE (зеленый), Порт оптоволокна: 5/6 (зеленый)
PoE & Электропитание
ПOЕПорт	Порт 1-4
Пин электропитания	1/2( ) 3/6 (-)
Макс Мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	Резервный<5Вт,Полная нагрузкаAf <60 Вт, при <120 Вт
Входное напряжение/интерфейс	DC48-57V, 5Терминал Феникса п промышленный, поддержка анти -- реверсивной защиты.
Электропитание	Нет, опционально 48 В/60 Вт или 48 В/120 Вт Промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40~+80° С,5%~90% относительной влажности без конденсации
Температура/влажность хранения	-40~+85 ° С,5%~95% относительной влажности без конденсации
Размер(Д * Ш * В)	11910030 мм
Вес нетто/брутто	0,4Кг/0,5Кг
Установка	Настольный, 35 ммДинРAil
Сертификация & Гарантия
Молниезащита	IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV Уровень защиты: IP40, молниезащита: 6KV 8/20us IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)
Сертификация	Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
