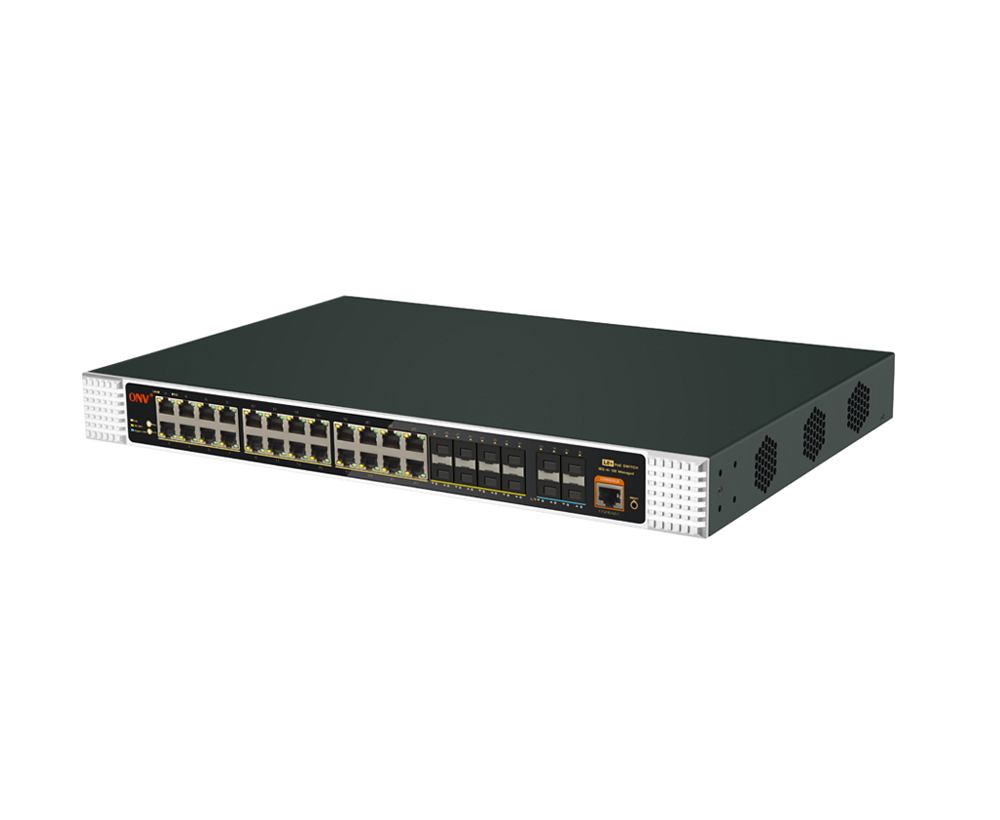

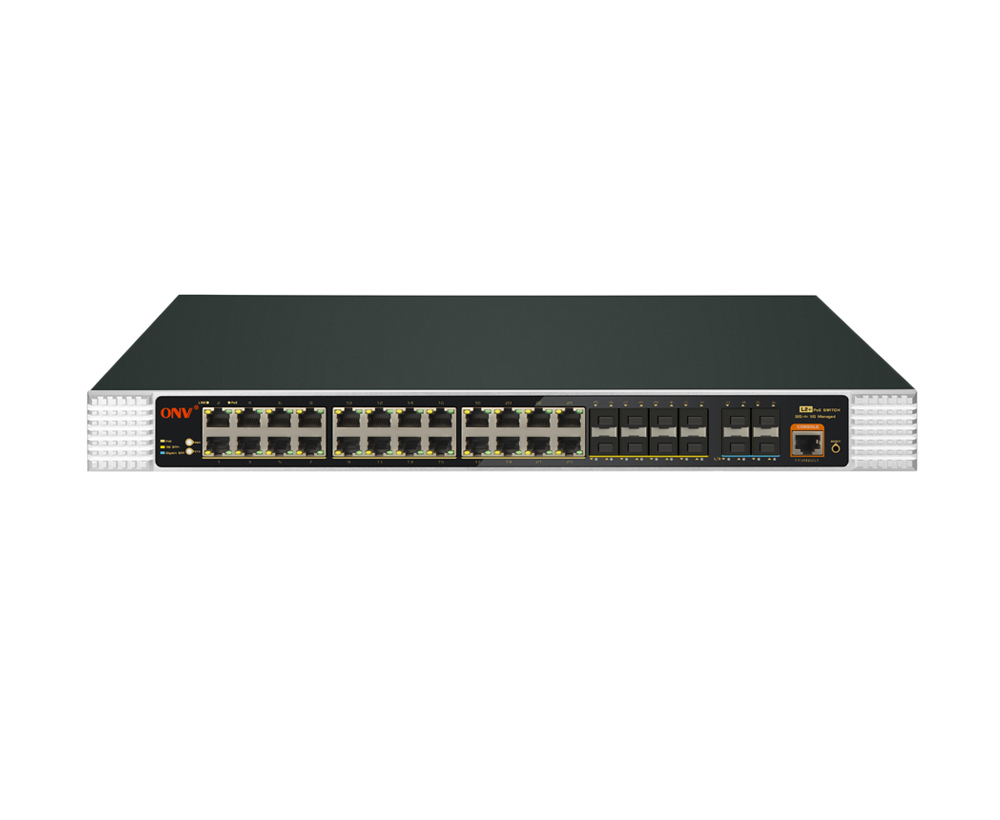

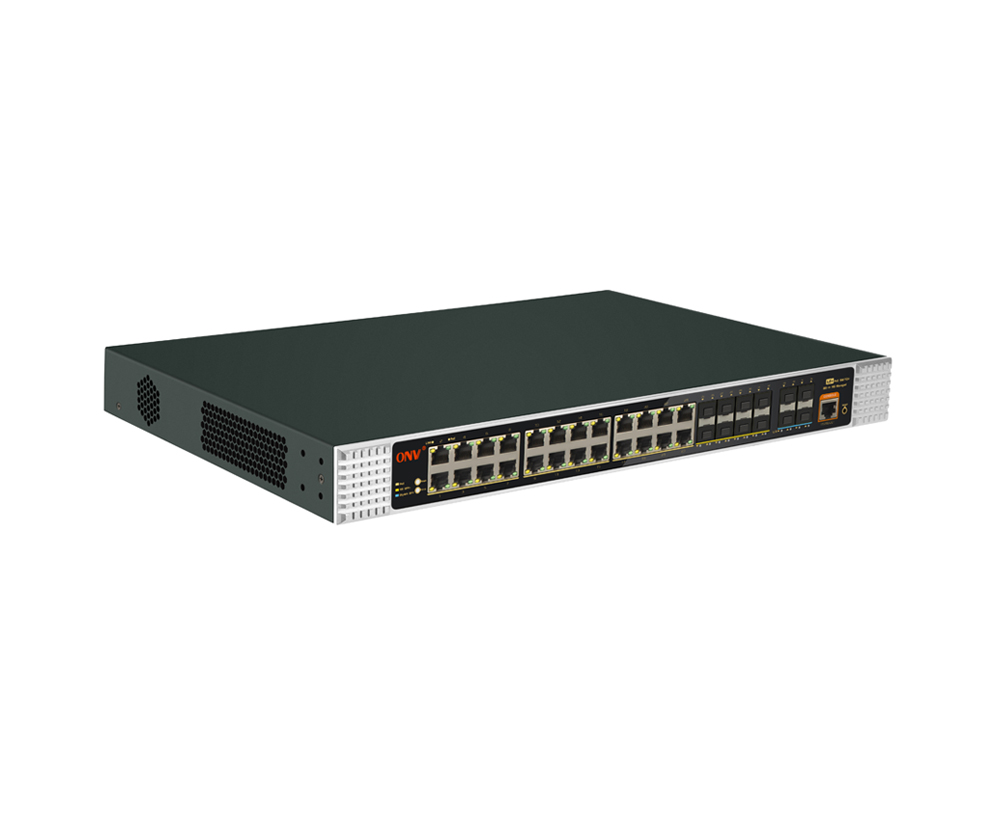

Модель

ONV-IPS36036PFM

ONV-IPS36036PFM-at

Характеристики интерфейса

ИсправленоПOrt

2 * AC100-240V входные порты

1 * порт RS232 консоли (115200, N, 8,1)

4 порта SFP для восходящей линии связи 1/10G (данные)

8 портов волокна СФП уплинк * 100/1000Басе-С (данные)

24 порта PoE 10/100/1000Base-T (данные/питание)

2 * DC48-57V входные порты (поддержка защиты от обратной полярности)

Порт Ethernet

Порт 1-24 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: 5 часов UTP (≤ 100 метров)

1000BASE-T: Cat5e через часы UTP (≤ 100 метров)

Порт оптического волокна

Порт стекловолокна 1/10Г СФП, дефолт не включает оптически модуль (опционный одиночн-режим/мульти-режим, одно волокно в 2 оптически модулях. ЛК)

Оптический кабель/расстояние

Многорежимный: 850 нм/0 ~ 550 м (1. 25G), 850 нм/0 ~ 300 м (10G), одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.

Параметр чипа

Тип управления сетью

L2

Сетевые подключения

IEEE 802. 3 BAS-T, IEEE 802. 3i 10Base-T, IEEE 802. 3u 100Base-TX, IEEE 802. 3ab 1000Base-T, IEEE 802. 3z 1000Base X, IEEE 802. 3ae 10GBase-SR/LR, IEEE 802. 3х

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Переключение емкости

176 Гбит/с (без блокировки)

Экспедирование Скорость @ 64 байт

107,14 Мпс

ЦПУ

500 МГц

DRAM

2G

ВСПЫШКА

128 м

МАК

32 К

Буферная память

32 м

Джамбо рамка

9,6 К

Светодиодный индикатор

Питание: PWR (желтый), Система: SYS (желтый), Сеть: Link/Act (желтый), PoE: PoE (зеленый), Порт оптоволокна: L/A (зеленый)

Переключатель сброса

Да

PoE & Электропитание

ПOЕПорт

Порт 1-24

Управление PoE

Конфигурация общего ограничения мощности источника питания PoE

Задержка запуска питания, работа PoE и планирование времени

Отображение рабочего состояния порта PoE, конфигурация приоритета выхода порта PoE

Распределение выходной мощности PoE порта, вкл/выкл PoE, распределение мощности af/at

Пин электропитания

1/2( ) 3/6 (-)

Макс Мощность на порт

30 Вт, IEEE 802,3 af/at

Общее PWR/входное напряжение

400Вт/ (AC100-240V)

600Вт/ (AC100-240V)

Потребляемая мощность

В режиме ожидания <40 Вт, полная нагрузка <400 Вт

В режиме ожидания <45 Вт, полная нагрузка <600 Вт

Интерфейс входного питания

Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 5,0 А

Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 6,6 А

Входной порт питания

Порт переключателя сигнализации, 2 * входные порты переменного тока, 2 * DC48-57V входные порты

Конструкция порта питания с двойным входом: приоритет источника питания переменного тока для поддержки защиты от обратного подключения и автоматическое переключение на подключение постоянного тока при сбое питания.

Физический параметр

Операция Темп/Влажность

-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации

Температура/влажность хранения

-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации

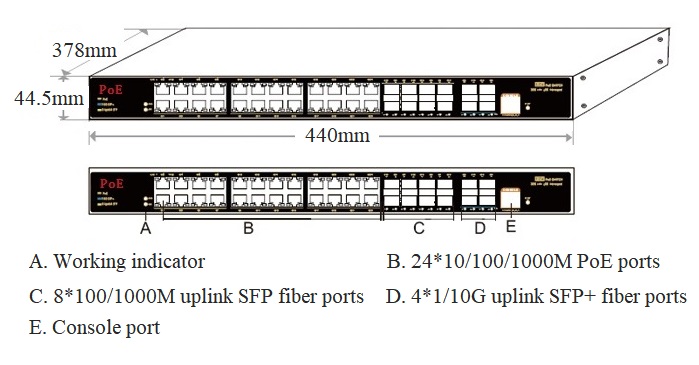

Размер(Д * Ш * В)

440*378*44,5 мм

Вес нетто/брутто

5,5Кг/6,3Кг

6,3Кг/7,1Кг

Установка

Настольный шкаф, 1U/19”

Сертификация & Гарантия

Молниезащита

IEC61000-4-3 (RS):10 В/м (80-1000 МГц)

FCC, часть 15/CISPR22 (EN55022): класс A

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м

IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц

IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV

Уровень защиты: IP30, молниезащита: 6KV 8/20us

IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ

IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с

IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ

IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с

IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ

ММеханическийПКанты

IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)

Сертификация

Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Порт зеленый Ethernet Настройка энергосбережения

Контроль шторма вещания на основе скорости порта

Настройка температурной защиты порта, управление потоком IEEE 802.3x (полный дуплекс)

Ограничение скорости потока сообщений в порту доступа, размер мини-частиц составляет 64 Кбит/с.

Функция L3

Протокол ARP макс. 1024 записи

Статическая маршрутизация/маршрутизация по умолчанию до 128 записей

Управление сетью L2, управление двойным стеком IPV4/IPV6

Маршрутизация и пересылка L3, а также связь между различными сегментами сети и различными VLAN

Vlan

Конфигурации портов доступа, магистральных и гибридных портов

VLAN на базе портов (4K), IEEE802.1q, конфигурация QinQ

Голосовой VLAN, VLAN на основе протокола, VLAN на основе MAC-адреса

Агрегация портов

LACP, статическая агрегация, максимум 18 групп агрегации и 8 портов на группу.

Связующего дерева

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Кольцевой сетевой протокол

G.8032 (ERPS), время восстановления менее 20 мс. 255 Кольцо максимум, максимум 254 устройства на кольцо.

Многоадресный

MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Макс 1024 группы многоадресной рассылки, Быстрый выход

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Ограничение скорости на основе потока, перенаправление на основе потока

Алгоритм планирования очереди (SP, WRR, SP WRR)

Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта

Сопоставление приоритетов 802,1 p/ DSCP, Diff-Serv QoS, Знак/Замечание приоритета

СКЛ

Распределение ACL на основе порта и VLAN

L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Черные дыры Mac, защита источника IP

Проверка подлинности IEEE802.1X и MAC-адреса

Контроль широковещательного шторма, резервное копирование для базовой базы хоста

SSH 2,0, SSL, изоляция портов, ограничение скорости сообщений ARP

Иерархическое управление пользователями и защита паролем

Защита от DoS-атак, сертификация AAA, RADIUS и TACACS

IP-MAC-VLAN-привязка портов, проверка ARP, ограничение обучения MAC

DHCP

Клиент DHCP, обнаружение DHCP, сервер DHCP, ретрансляция DHCP

Управление

Часы NTP, восстановление в один клик, SNMP V1/V2/V3

Журнал работы системы, управление веб-сетью (https)

Обнаружение пинга, протокол обнаружения канала (LLDP)

ONV-NMS управление кластером платформы (LLDP SNMP)

Проверка состояния кабеля, просмотр статуса мгновенного использования процессора

Консоль/AUX модем/Telnet/Конфигурация командной строки

Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP

Система

Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
