Модель

ONV-IPS38048PFM

Характеристики интерфейса

ИсправленоПOrt

2 * AC100-240V входные порты

1 * порт консоли (115200, N, 8,1)

4 порта SFP для восходящей линии связи 1/10G (данные)

48 портов PoE 10/100/1000Base-T (данные/питание)

2 * DC48-57V входные порты (поддержка защиты от обратной полярности)

Порт Ethernet

Порт 1-48 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Порт оптического волокна

Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модуль (опционный одиночн-режим/мульти-режим, одиночное волокно/модуль двойного волокна оптически. ЛК)

Оптический кабель/расстояние

Многорежимный: 850 нм/0-550 м, 850 нм/0-300 м (10G), однорежимный: 1310 нм/0-40 км, 1550 нм/0-120 км

Параметр чипа

Тип управления сетью

L3

Сетевой протокол

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

176 Гбит/с (без блокировки)

Экспедирование Скорость @ 64 байт

131Мппс

ЦПУ

500 МГц

DRAM

4G

ВСПЫШКА

256 м

МАК

32К

Буферная память

32 м

ДжамбоФРама

9,6 К

Светодиодный индикатор

Питание: PWR (желтый), Система: SYS (зеленый), Сеть: Link/Act (желтый), PoE: PoE (зеленый), Порт оптоволокна: L/A (зеленый)

Переключатель сброса

Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.

PoE & Электропитание

ПOЕПорт

Порт 1-48

ПOЕУправление

Конфигурация общего ограничения мощности источника питания PoE

Задержка запуска питания, работа PoE и планирование времени

Отображение рабочего состояния порта PoE, конфигурация приоритета выхода порта PoE

Распределение выходной мощности PoE порта, вкл/выкл PoE, распределение мощности af/at

Пин электропитания

1/2( ) 3/6 (-)

Макс Мощность на порт

30 Вт, IEEE 802,3 af/at

Потребляемая мощность

Резервный<35Вт,Полная нагрузка<600 Вт

Электропитание

Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 6,6 А

Входной порт питания

Порт переключателя сигнализации, 2 * входные порты переменного тока, 2 * DC48-57V входные порты

Конструкция порта питания с двойным входом: приоритет источника питания переменного тока для поддержки защиты от обратного подключения и автоматическое переключение на подключение постоянного тока при сбое питания.

Физический параметр

Операция Темп/Влажность

-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации

Температура/влажность хранения

-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации

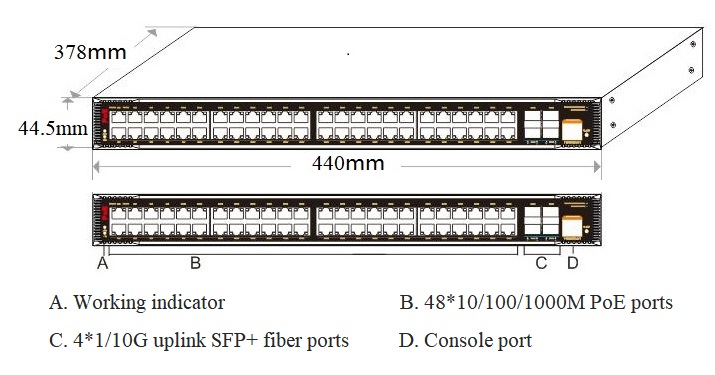

Размер (Д * Ш * В)

440*378*44,5 мм

Вес нетто/брутто

6,75 кг/7,55 кг

Установка

Настольный, шкаф 1U/19''

Сертификация & Гарантия

Молниезащита

IEC61000-4-3(RS):10 В/м (80 ~ 1000 МГц)

FCC, часть 15/CISPR22 (EN55022): класс A

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м

IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц

IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ

Уровень защиты: IP30, молниезащита: 6KV 8/20us

IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ

IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с

IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ

IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м, 1-3 с

IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ

ММеханическийПКанты

IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)

Сертификация

CCC, маркировка CE, реклама, CE/LVD EN62368-1, FCC Part 15, класс A, RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Без порта подключения автоматический спящий режим

Порт зеленый Ethernet Настройка энергосбережения

Контроль шторма вещания на основе скорости порта

SFP оптический порт DDMI цифровой диагноз в реальном времени

Настройка температурной защиты порта, управление потоком IEEE 802.3x (полнодуплексный)

Ограничение скорости потока сообщений в порту доступа, размер мини-частиц составляет 64 Кбит/с.

Маршрутизация L3

IPV4 Равная стоимость маршрутизации

Протокол NG макс 1000 записей

Протокол ARP макс. 1000 записей

Максимальная группа IPV4/IPV6 VRRP-255

Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6

IPV4/IPV6 Интерфейс VLANIF поддерживает до 128

Статический маршрут IPV4/IPV6/маршрут по умолчанию поддерживает до 128 записей

Функция управления сетью L3, управление двойным стеком IPV4/IPV6

Динамическая маршрутизация IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 записей маршрутизации

Динамическая маршрутизация IPV6 OSPFv3, BGP , RIPng, управление IPV6, 1000 записей маршрутизации

Маршрутизация и пересылка L3, поддержка связи между различными сегментами сети и различными VLAN

Vlan

Голосовая VLAN, конфигурация QinQ, IEEE802.1q

VLAN на основе MAC, VLAN на основе протокола

4K VLAN на основе порта, конфигурации порта доступа, магистрального, гибридного.

Агрегация портов

LACP, статическая агрегация, максимум 26 групп агрегации и 8 портов на группу.

Связующего дерева

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Кольцевой сетевой протокол

G.8032 (ERPS), время восстановления менее 20 мс. 250 колец максимум, максимум 250 устройств на кольцо.

Многоадресный

MLD Снупинг, Многоадресная VLAN, Быстрый выход из системы, IGMP Снупинг v1/v2, Максимум 1024 группы многоадресной рассылки

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Перенаправление на основе потока, ограничение скорости на основе потока

Фильтрация пакетов на основе потока, приоритетная отметка/примечание

8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/ DSCP

Алгоритм планирования очереди (SP, WRR, SP WRR), Diff-Serv QoS

СКЛ

Выдача ACL на основе порта, ACL на основе порта и VLAN

Фильтрация пакетов от L2 до L4, соответствие первому сообщению 80 байт. Предоставьте ACL на основе MAC, MAC-адреса назначения, источника IP, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Функция ограничения скорости сообщений ARP

Подавление широковещательных сообщений порта

SSL обеспечивает безопасность передачи данных

Сертификация AAA, RADIUS и TACACS

Ограничьте количество полученных MAC-адресов

Изоляция портов, механизм резервного копирования данных хоста

Anti-DoS-атака, функция обнаружения вторжений ARP

Четырехъярочная функция привязки порта IP MAC VLAN

Защита адреса источника IP, черная дыра MAC-адреса

Иерархическое управление пользователями и защита паролем

SSH 2,0 обеспечивает безопасный зашифрованный канал для входа пользователя в систему

Аутентификация IEEE802.1X/централизованная аутентификация по MAC-адресу

DHCP

Клиент DHCP, обнаружение DHCP, сервер DHCP, ретрансляция DHCP

Управление

Журнал работы системы, протокол обнаружения канальных уровней

Часы NTP, определение длины кабеля, SNMP V1/V2/V3

Обнаружение пинга, управление веб-сетью (HTTPS)

ONV-NMS управление кластером платформы (LLDP SNMP)

Восстановление одним щелчком мыши, просмотр состояния использования ЦП в реальном времени

Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP

Консоль/AUX модем/Telnet/ SSH2.0 Конфигурация командной строки

Система

Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
