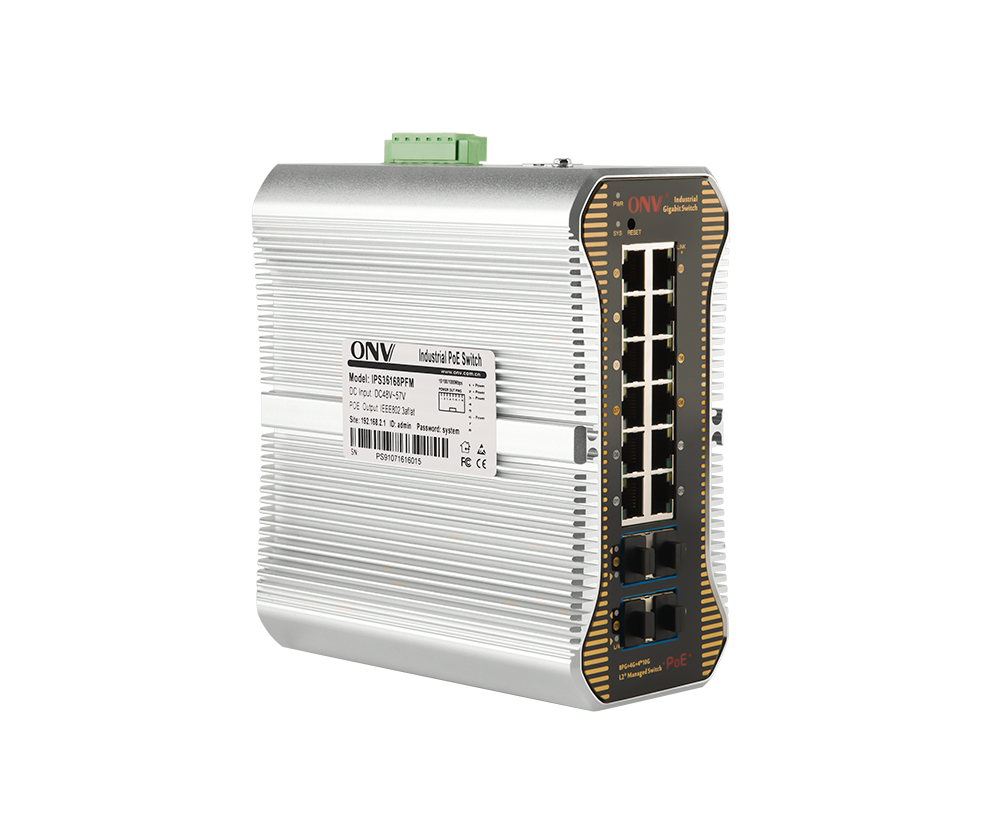

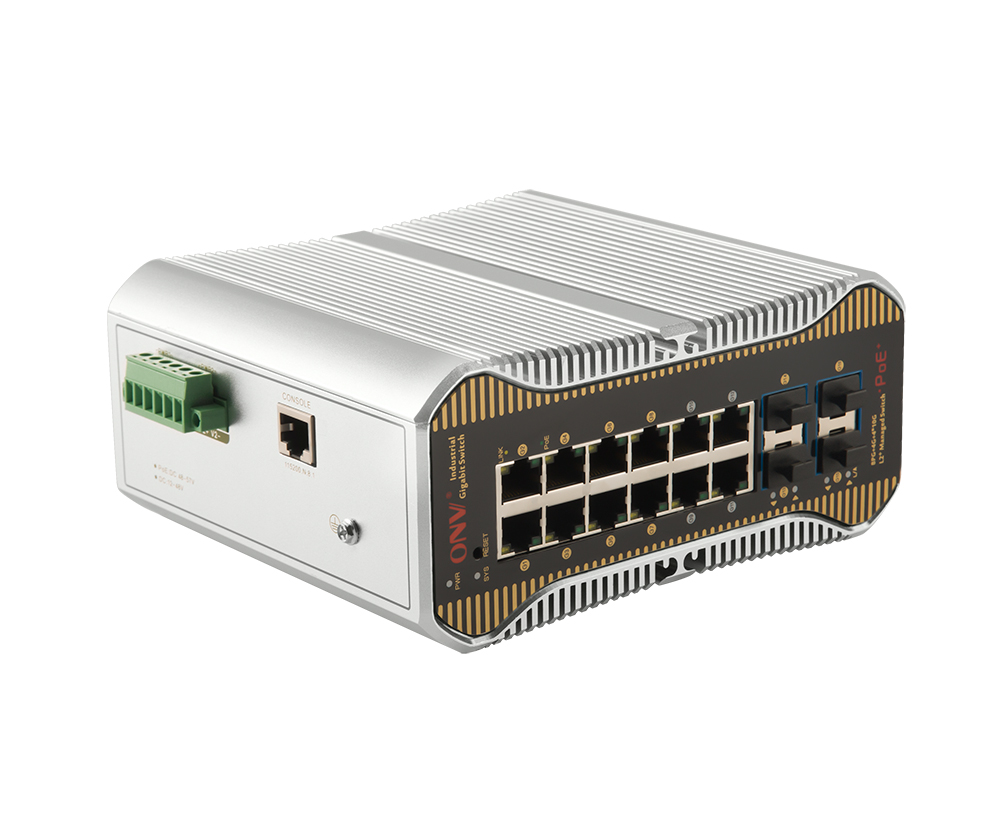

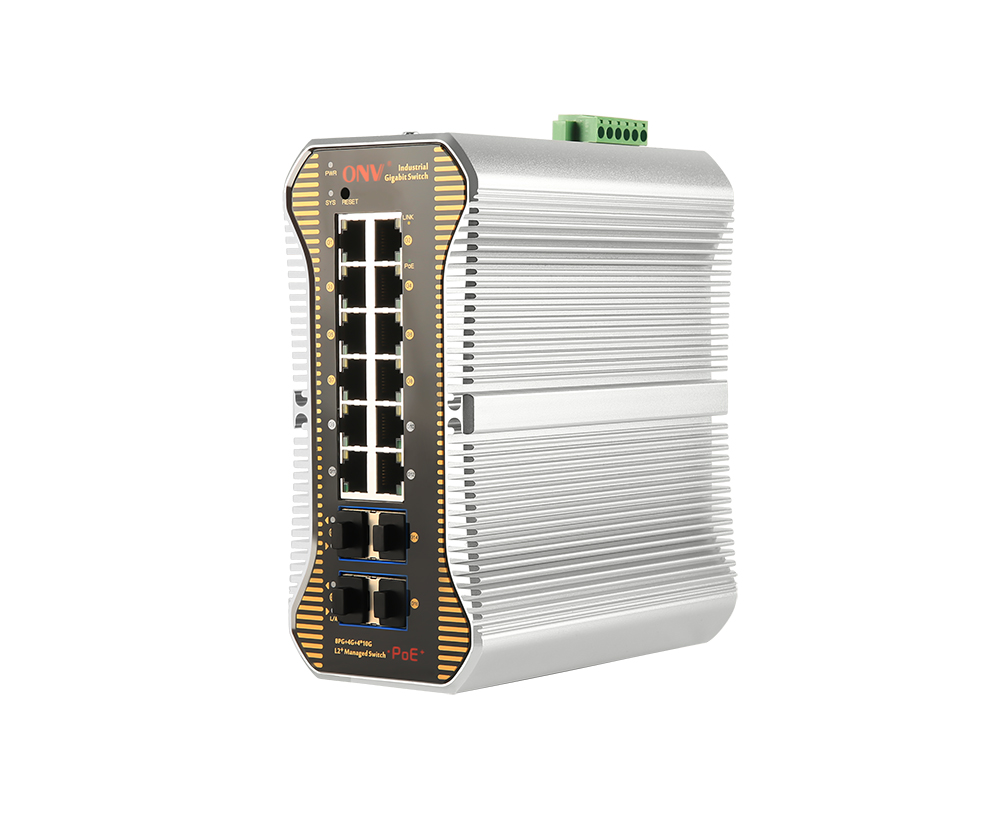

Модель

ONV-IPS36168PFM

Характеристики интерфейса

Фиксированный порт

Выключатель аварийного отключения питания (НЕПОСТУПНОСТЬ)

4 порта SFP для восходящей линии связи 1/10G (данные)

4 порта * 10/100/1000Base-T RJ45 (данные)

8 портов PoE 10/100/1000Base-T (данные/питание)

2 комплекта V , V-резервных портов питания постоянного тока (промышленный терминал Phoenix 6P)

Порт Ethernet

Порт 1-12 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Порт оптического волокна

Порты стекловолокна 1/10Г СФП, дефолт никакой включают оптически модуль (опционный одиночн-режим/многомодовое, одиночное волокно/модуль двойного волокна оптически. ЛК)

Расширение порта оптического волокна

Расширение оптического модуля Turbo Overclocking 2,5G и кольцевая сеть

Оптический кабель/расстояние

Многорежимный: 850 нм/0-550 м, 0-300 м (10G), одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

176 Гбит/с (без блокировки)

Скорость переадресовки @ 64 байт

77,38 Мпс

ЦПУ

500 МГц

DRAM

2G

ВСПЫШКА

128 м

МАК

32 К

Буферная память

32 м

Джамбо рамка

9,6 К

Светодиодный индикатор

Система: SYS (зеленый), PoE: PoE (зеленый), сеть: связь (желтый), порт волокна: L/A (зеленый)

Переключатель сброса

Да

PoE & Электропитание

Порт PoE

Порт 1-8

ПOЕУправление

Конфигурация общего ограничения мощности источника питания PoE

Задержка запуска питания, работа PoE и планирование времени

Отображение рабочего состояния порта PoE, конфигурация приоритета выхода порта PoE

Распределение выходной мощности PoE порта, вкл/выкл PoE, распределение мощности af/at

Пин электропитания

1/2 ( ) 3/6 (-)

Максимальная мощность на порт

30 Вт, IEEE 802,3 af/at

Потребляемая мощность

В режиме ожидания <15 Вт, полная нагрузка af<120 Вт, при <240 Вт

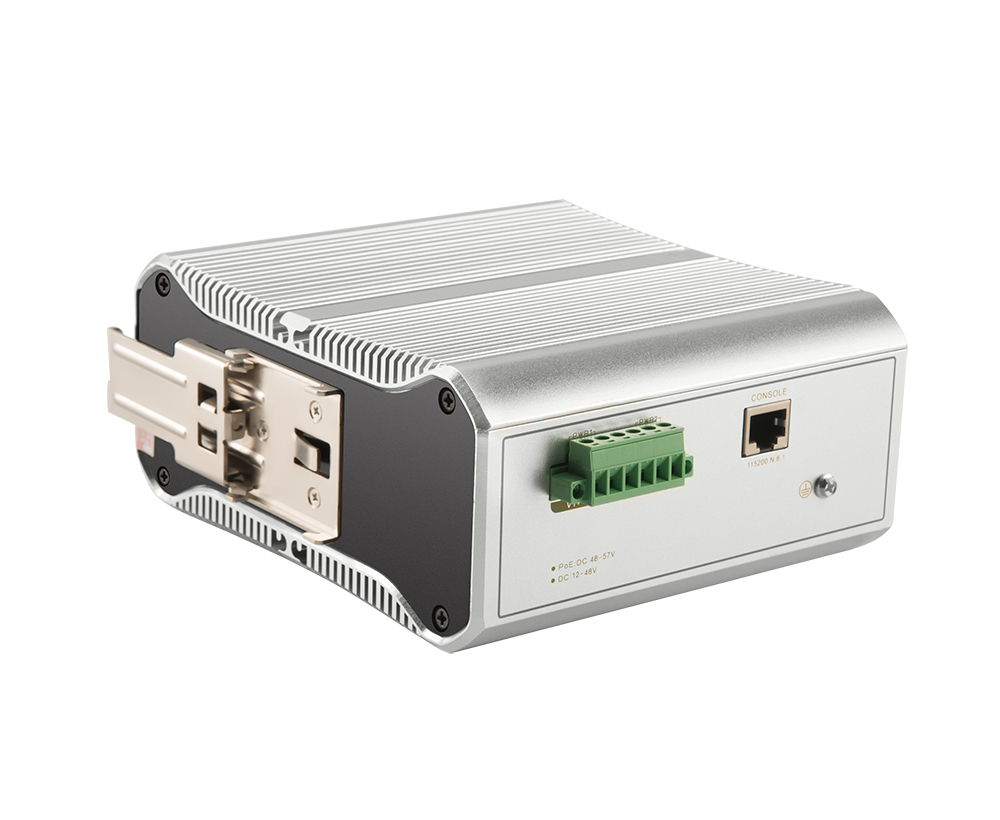

Входное напряжение/интерфейс

DC48-57V, промышленный терминал Феникса 6П, защита от обратного хода поддержки.

Электропитание

Нет, опционный 48V/120W или 48V/240W промышленный источник питания

Физический параметр

Операция Темп/Влажность

-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации

Температура/влажность хранения

-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации

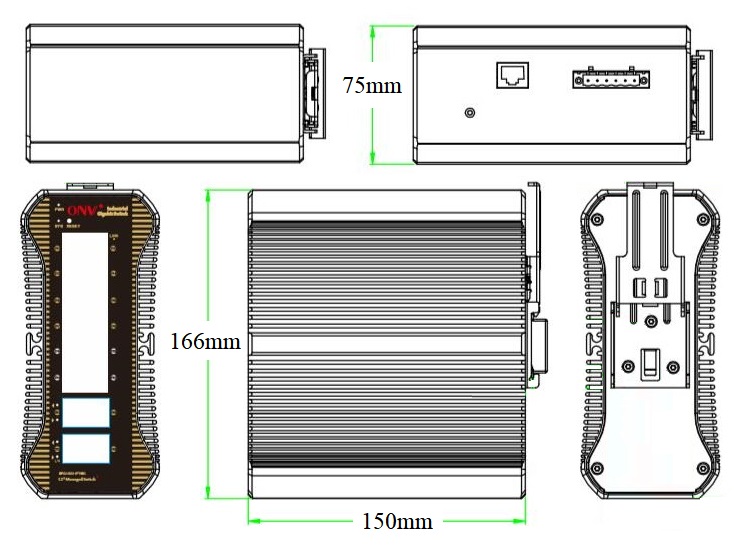

Размер (Д * Ш * В)

166*150*75 мм

Вес нетто/брутто

1,8 кг/2,1 кг

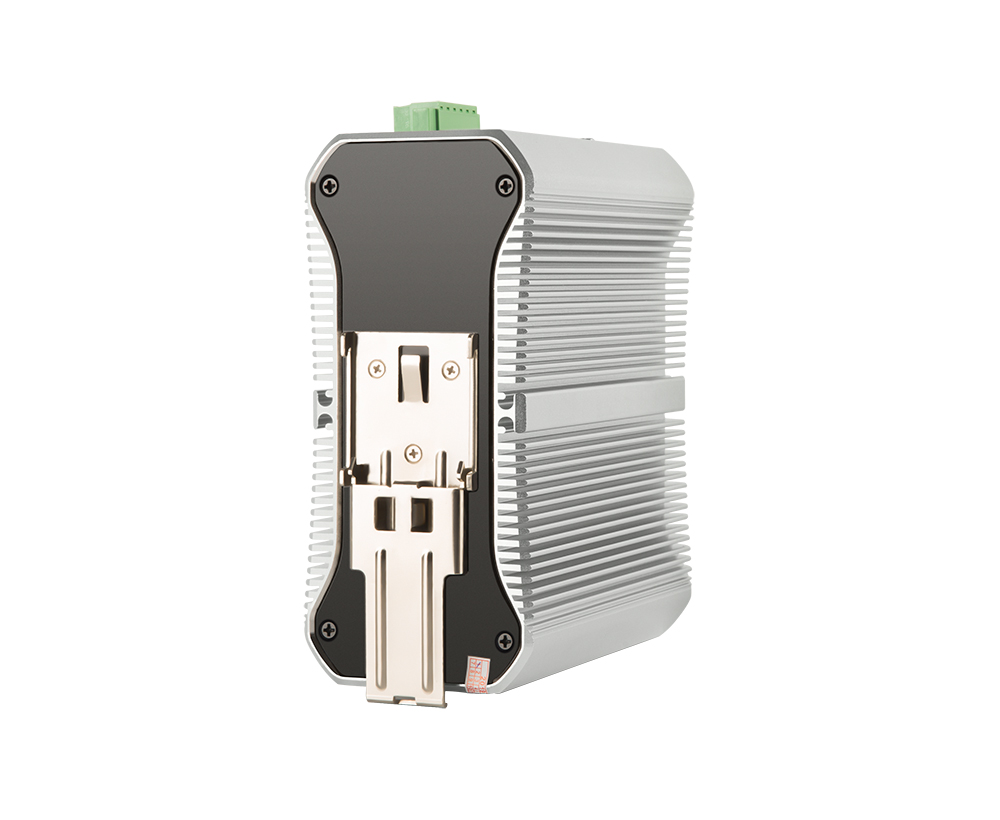

Установка

Рабочий стол, DIN-рейка 35 мм

Сертификация & Гарантия

Молниезащита

IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц)

FCC, часть 15/CISPR22 (EN55022): класс A

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м

IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц

IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ

Уровень защиты: IP40, молниезащита: 6KV 8/20us

IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ

IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с

IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ

IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с

IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ

Механические свойства

IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов),IEC60068-2-32 (Свободное падение)

Сертификация

Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Порт зеленый Ethernet Настройка энергосбережения

Контроль шторма вещания на основе скорости порта

Настройка температурной защиты порта, управление потоком IEEE 802.3x (полнодуплексный)

Ограничение скорости потока сообщений в порту доступа, размер мини-частиц составляет 64 Кбит/с.

Функция L3

Протокол ARP макс. 1024 записи

Статическая маршрутизация/маршрутизация по умолчанию до 128 записей

Управление сетью L2, управление двойным стеком IPV4/IPV6

Маршрутизация и пересылка L3, а также связь между различными сегментами сети и различными VLAN

Vlan

Конфигурации портов доступа, магистральных и гибридных портов

VLAN на базе портов (4K), IEEE802.1q, конфигурация QinQ

Голосовой VLAN, VLAN на основе протокола, VLAN на основе MAC-адреса

Агрегация портов

LACP, статическая агрегация, максимум 8 групп агрегации и 8 портов на группу.

Связующего дерева

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

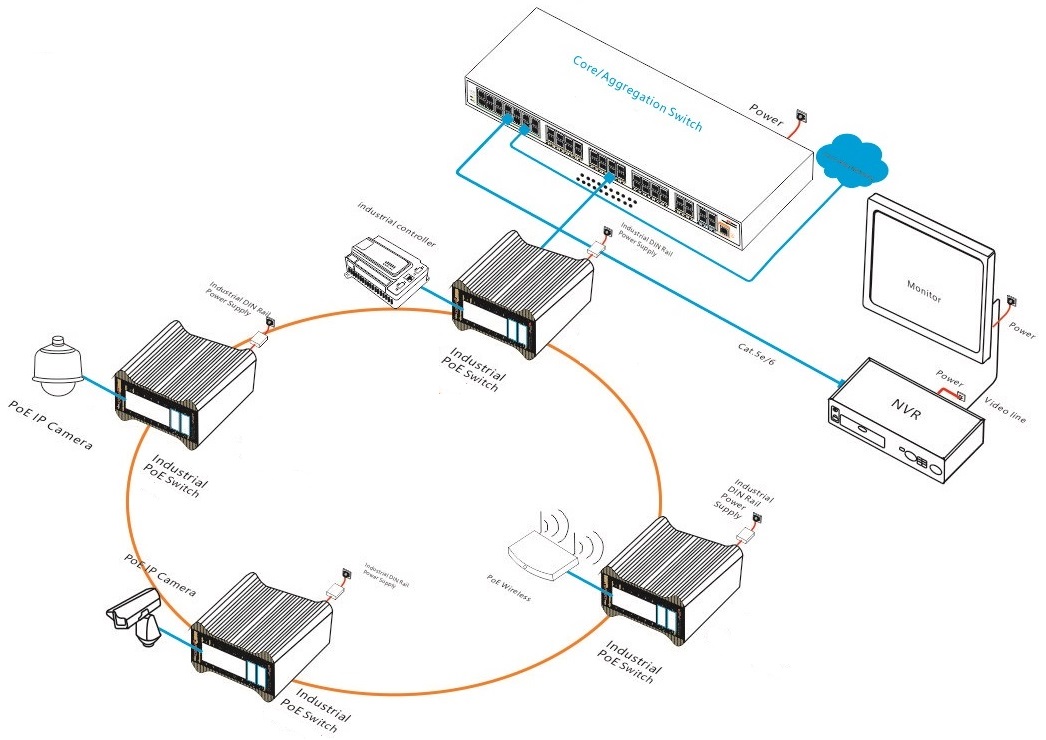

Кольцевой сетевой протокол

G.8032 (ERPS), время восстановления менее 20 мс. 250 колец максимум, максимум 250 устройств на кольцо.

Многоадресный

MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Макс 1024 группы многоадресной рассылки, Быстрый выход

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Перенаправление на основе потока, ограничение скорости на основе потока

Фильтрация пакетов на основе потока, приоритетная отметка/примечание

8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/ DSCP

Алгоритм планирования очереди (SP, WRR, SP WRR), Diff-Serv QoS

СКЛ

Выдача ACL на основе порта, ACL на основе порта и VLAN

Фильтрация пакетов от L2 до L4, соответствие первому сообщению 80 байт. Предоставьте ACL на основе MAC, MAC-адреса назначения, источника IP, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.
