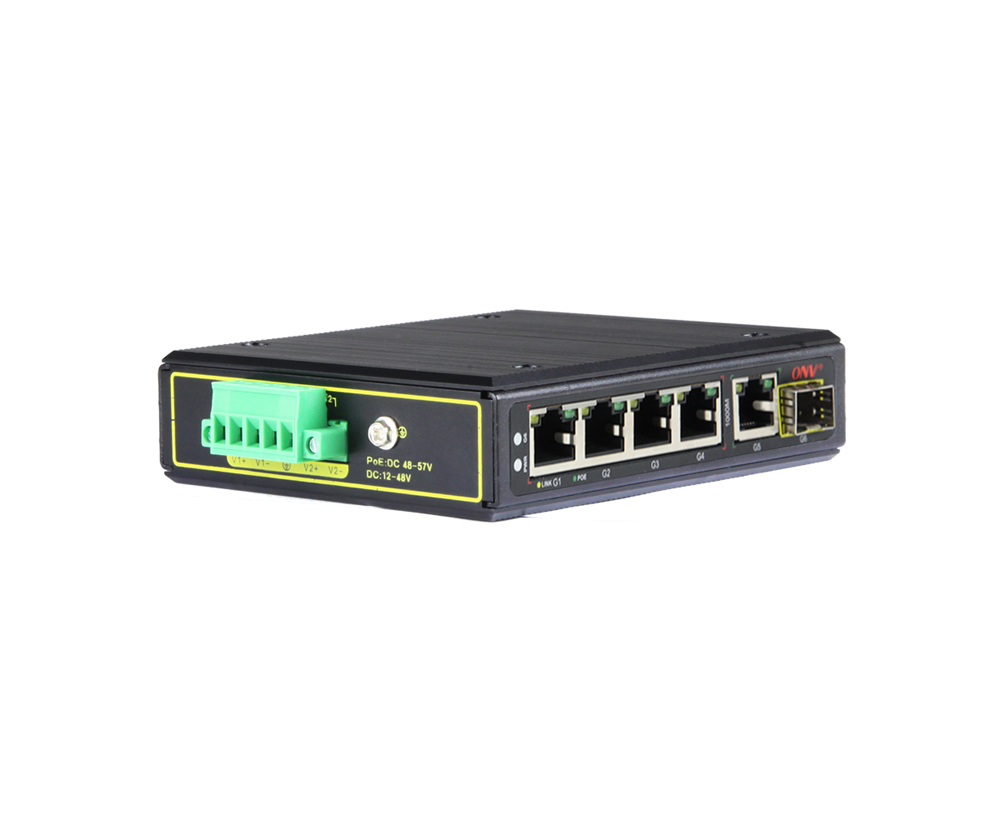

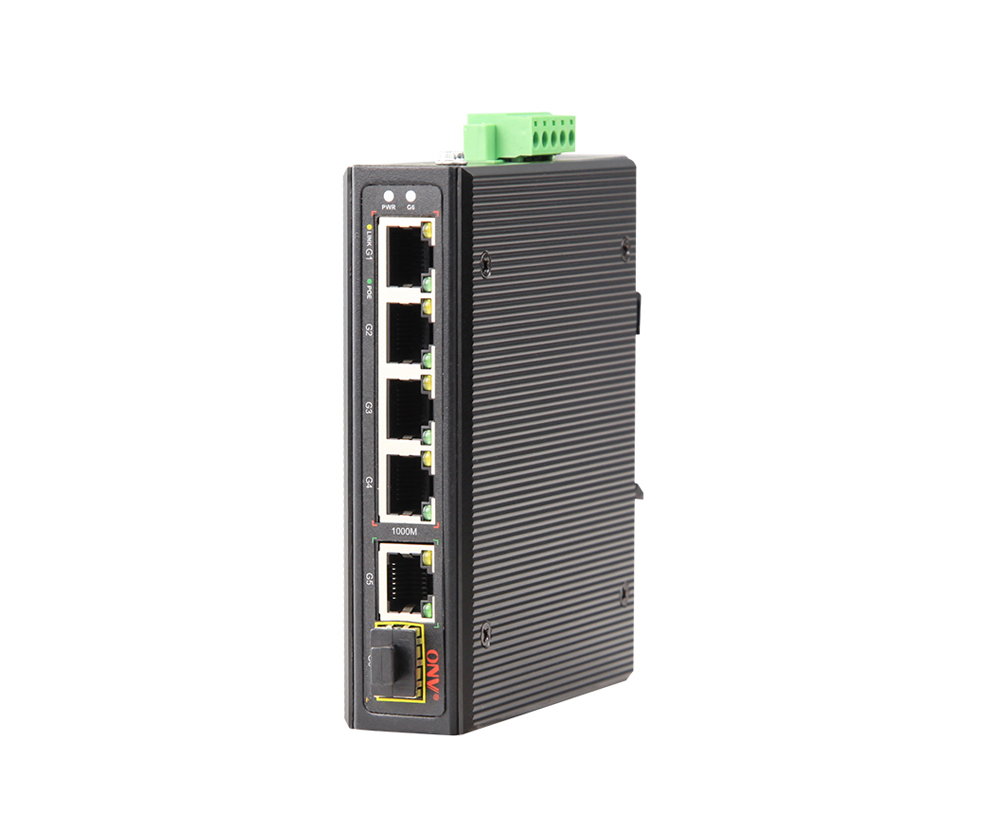

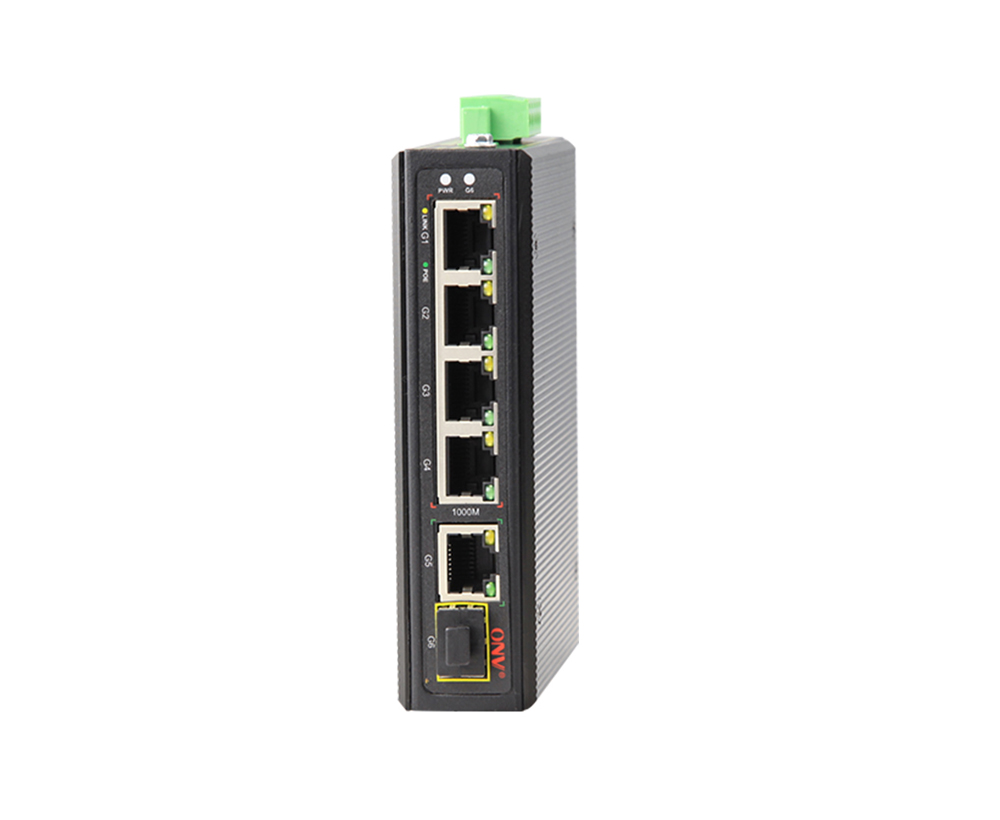

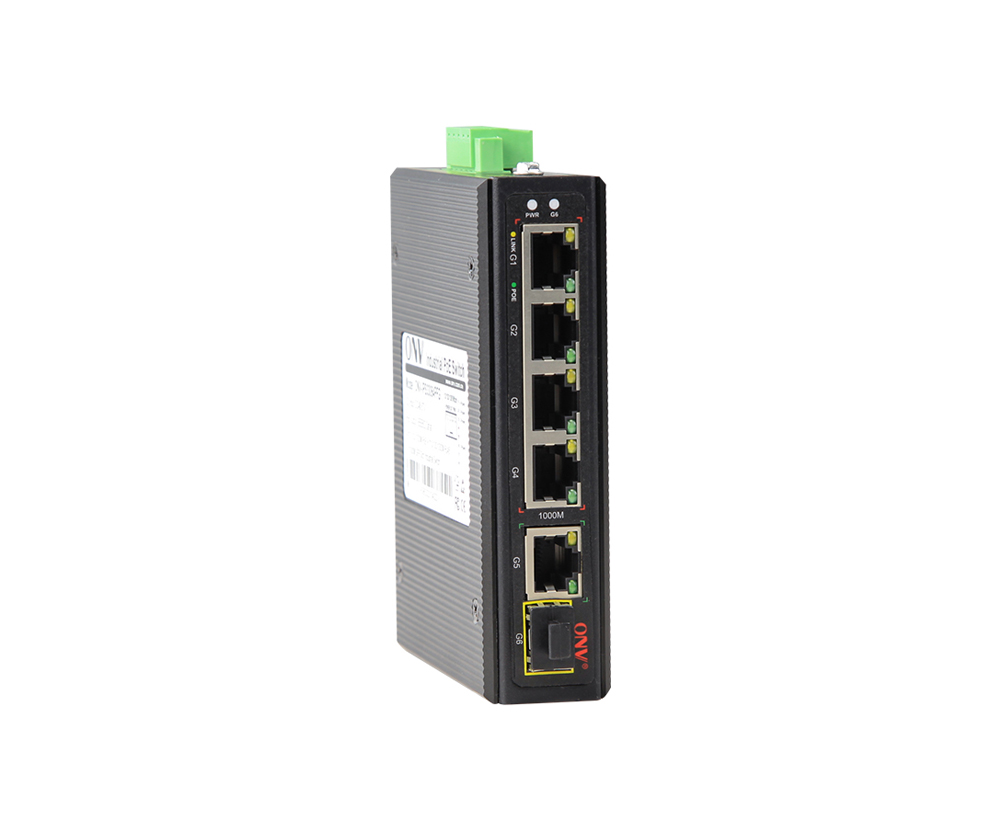

Гигабитный 6-портовый промышленный коммутатор bt PoE

Модель： ONV-IPS33064PFG-bt

Неуправляемый промышленный коммутатор bt PoE с портами 5*10/100/1000M RJ45 и оптоволоконным портом SFP восходящей линии связи 1*1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at/bt PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

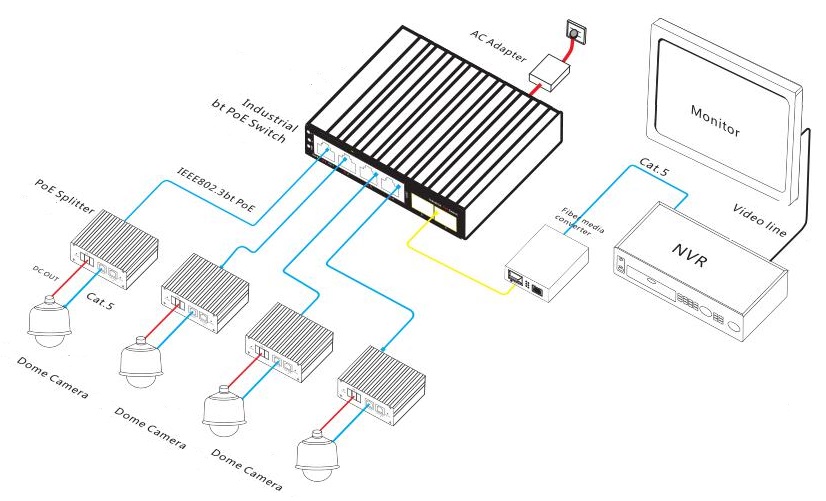

ONV-IPS33064 СФГ-Bt-этоГигабитПромышленныйBT PoEВолокноПереключательНезависимая разработка ONV. Он имеет5* 10/100/1000 мАдаптивныйПорты RJ45 и1* 1000 мВосходящийСФПВолокноПорт. Порт 1-4 может поддерживатьСтандарт IEEE 802,3 af/at/bt PoE иВыходная мощность одного порта PoE составляет 90 Вт.Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он обеспечивает стабильные и безопасные терминалы для куполов сети PTZ, мощную беспроводную точку доступа, мощные сетевые мультимедийные динамики и мощное освещение PoE через сетевой кабель для соответствия сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуальных перевозок, железнодорожного транзита, электроэнергетики, горнодобывающей промышленности, металлургии, зеленой энергетики и промышленных сцен, таких как строительство, для создания экономичных и стабильных сетей связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.

ОСОБЕННОСТЬ

ГигабитДоступ

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного на основе IEEE802.3x и полудуплексного на основеВДавление.

◇Поддержка GIgabitRJ45ПортВолокно S и SFPКомбинация портов, высокоскоростное соединение с высокой пропускной способностью для удовлетворения сетевых потребностей в различных сценариях.

Интеллектуальный источник питания PoE

◇4 порта 10/100/1000Base-T RJ45 могут поддерживать источник питания bt PoE, удовлетворяя спрос на сверхмощный источник питания PoE в различных сценариях.

◇Система приоритетов для порта PoE будет сначала подавать питание на порт с высоким уровнем приоритета, когда бюджет питания недостаточен, и во избежание переработы устройства.

◇Максимальная однопортовая выходная мощность PoE составляет 90 Вт, обратная совместимость со стандартом IEEE802.3 af/at источника питания PoE автоматически идентифицирует устройства PoE для источника питания, не повреждая устройства, не являющиеся PoE.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR,Ссылка/Акт, и PoЭ.

◇Низкое энергопотребление,AАлюминиевый сплавКорпус,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

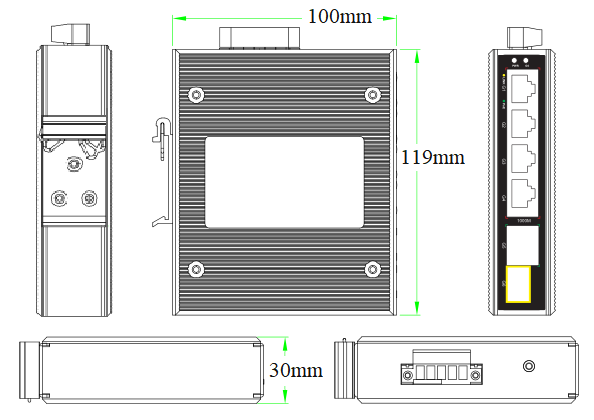

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS33064PFG-bt	Неуправляемый промышленный коммутатор bt PoE с портами 510/100/1000M RJ45 и оптоволоконным портом SFP восходящей линии связи 11000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at/bt PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.	240 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	6-портовый гигабитный промышленный коммутатор bt PoE	1	Набор
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 гОPticalМодуль	2630-Г	ПромышленныеОптический модуль SFP, мульти 1,25G-Режим двойное волокно 850 нм, дальность передачи: 550 м, интерфейс ЛК, функция поддержек ДДМ и горячий затыкать.	ПК
	2632-G	ПромышленныеОптический модуль SFP, одиночный 1,25G-Режим двойного волокна 1310нм, дальность передачи: 20км, интерфейс ЛК, функция поддержек ДДМ и горячий затыкать.	ПК
	2612-Т-Г	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, расстояние передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310 нм, расстояние передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-SC-G	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, дальность передачи: 20 км,СИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК
	2613-R-SC-G	ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км,СИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК
МощностьМодуль	2633	Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

240 Вт DIN рейка промышленного питания

GWS-DP240-48

DIN-рейка 240 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 3.0A

Выходное напряжение: DC48V, 5.0A

Рабочая температура: от-40 ℃ до + 70 ℃

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33064 ПФГ-БТ
Характеристики интерфейса
Фиксированный порт	11000M восходящий волоконно-оптический порт SFP (данные) 110/100/1000 м порт RJ45 восходящей линии связи (данные) 4 порта PoE 10/100/1000M bt (данные/питание) 2 набора V , V-резервный порт питания постоянного тока (промышленный терминал Phoenix 5P)
Порт Ethernet	Порт 1-4 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	По умолчанию не включает оптический модуль (опциональный одномодовый/многомодовый, одноволоконный/двухволоконный оптический модуль. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	12 Гбит/с (без блокировки)
Экспедирование Скорость @ 64 байт	8,93 Мпс
МАК	2 К
Буферная память	2 м
Джамбо рамка	9,2 К
СИД Индикатор	Питание: PWR (зеленый), Сеть: Link (желтый), PoE: PoE (зеленый)
PoE & Электропитание
ПOЕПорт	Порт 1-4
Пин электропитания	1/2( ) 3/6(-) 4/5( ) 7/8(-)
Максимальная мощность на порт	90 Вт, IEEE 802,3 af/at/bt
Потребляемая мощность	В режиме ожидания <6 Вт, полная нагрузка af<60 Вт, при <120 Вт, bt<240 Вт
Входное напряжение/интерфейс	DC48-57V, 5Терминал Феникса п промышленный, поддержка анти -- реверсивной защиты.
Электропитание	Нет, дополнительный промышленный источник питания 48 В/240 Вт
Физический параметр
Операция Темп/Влажность	-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер(Д * Ш * В)	11910030 мм
Вес нетто/брутто	0,4 кг/0,5 кг

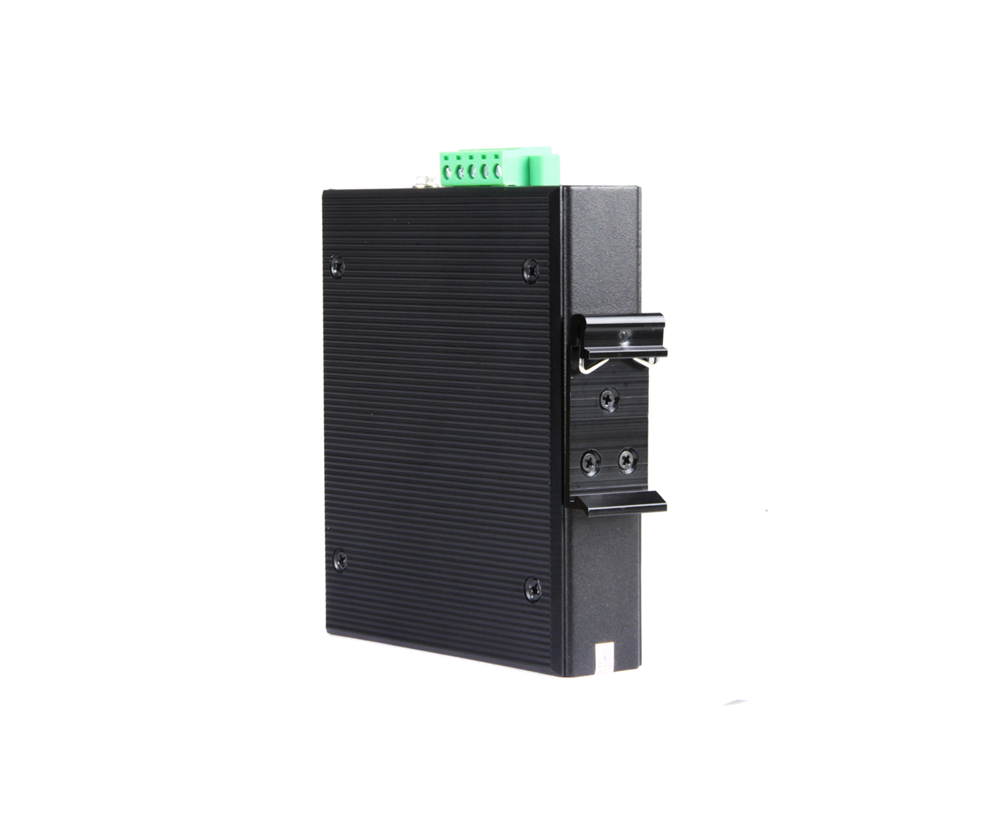

Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц)
