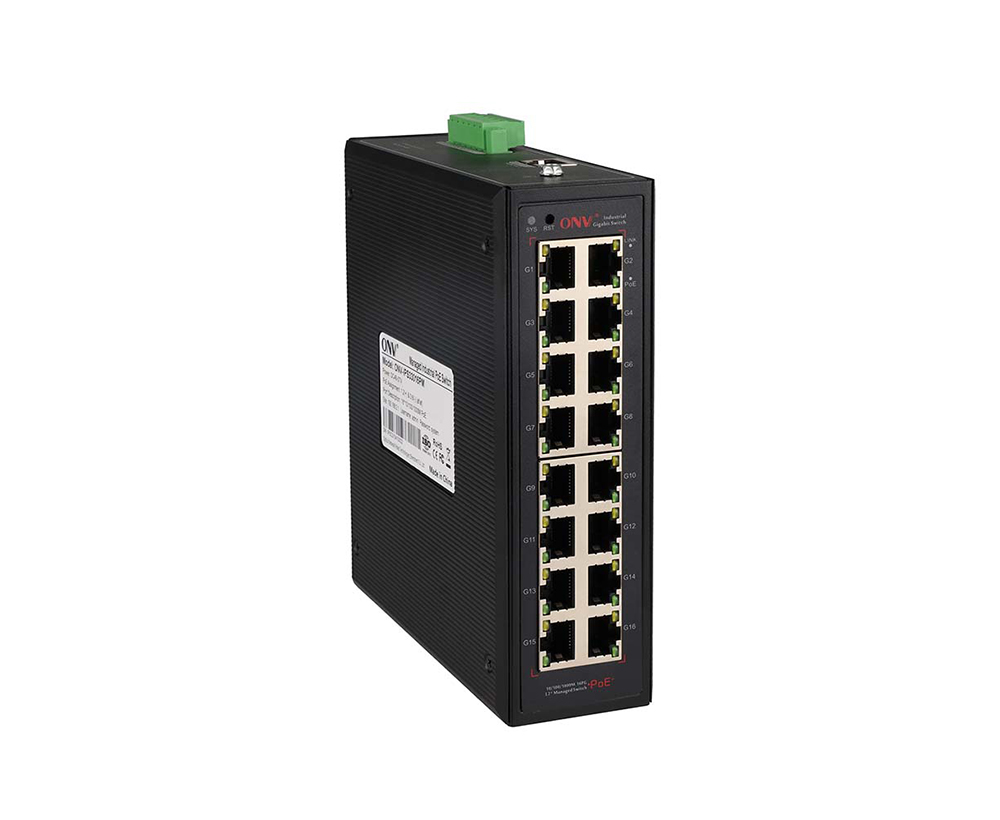

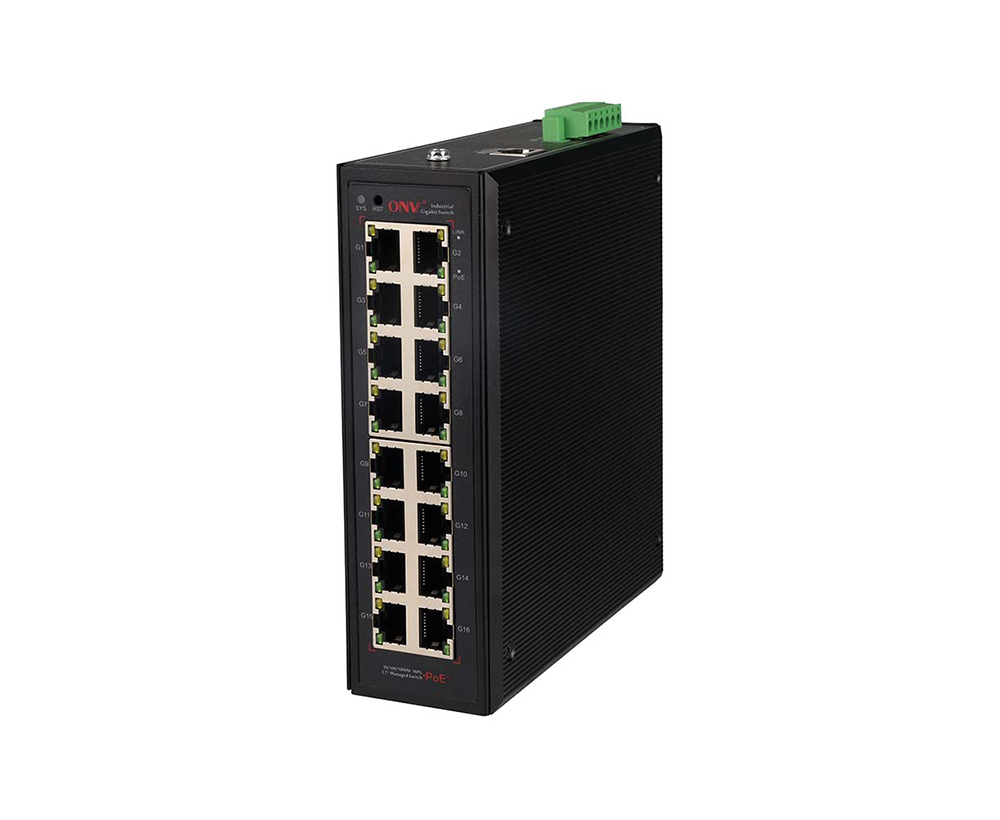

Гигабитный 16-портовый управляемый L2 промышленный коммутатор PoE-Промышленный коммутатор PoE

Гигабитный 16-портовый управляемый L2 промышленный коммутатор PoE

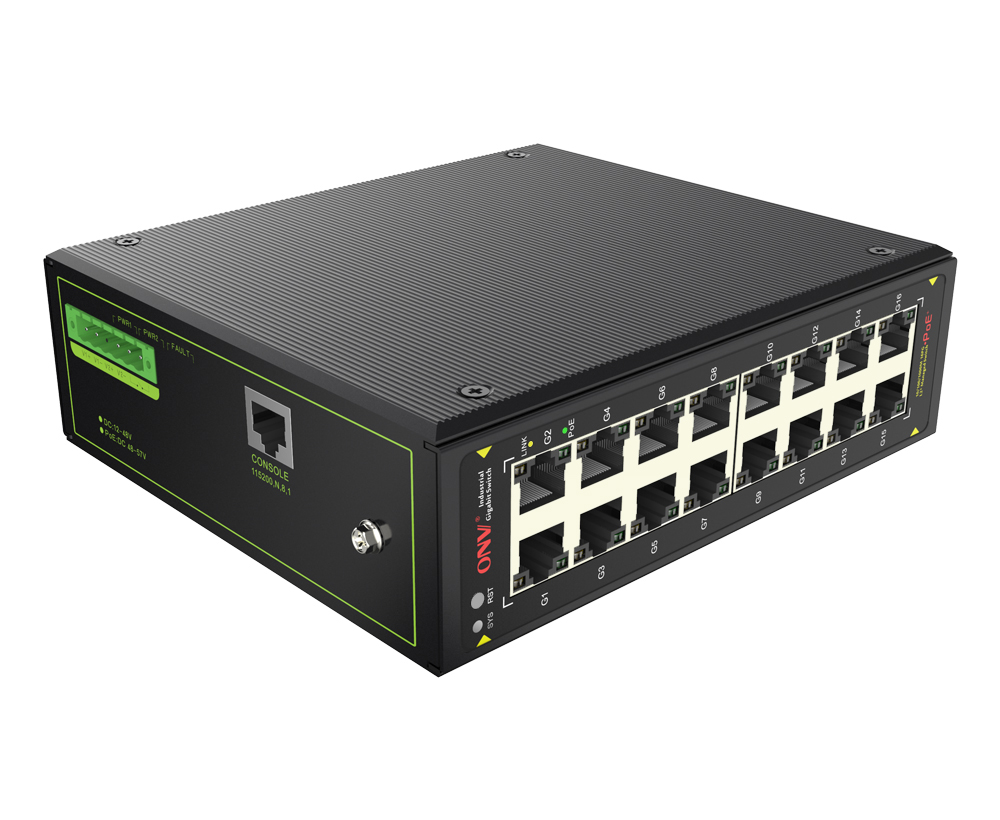

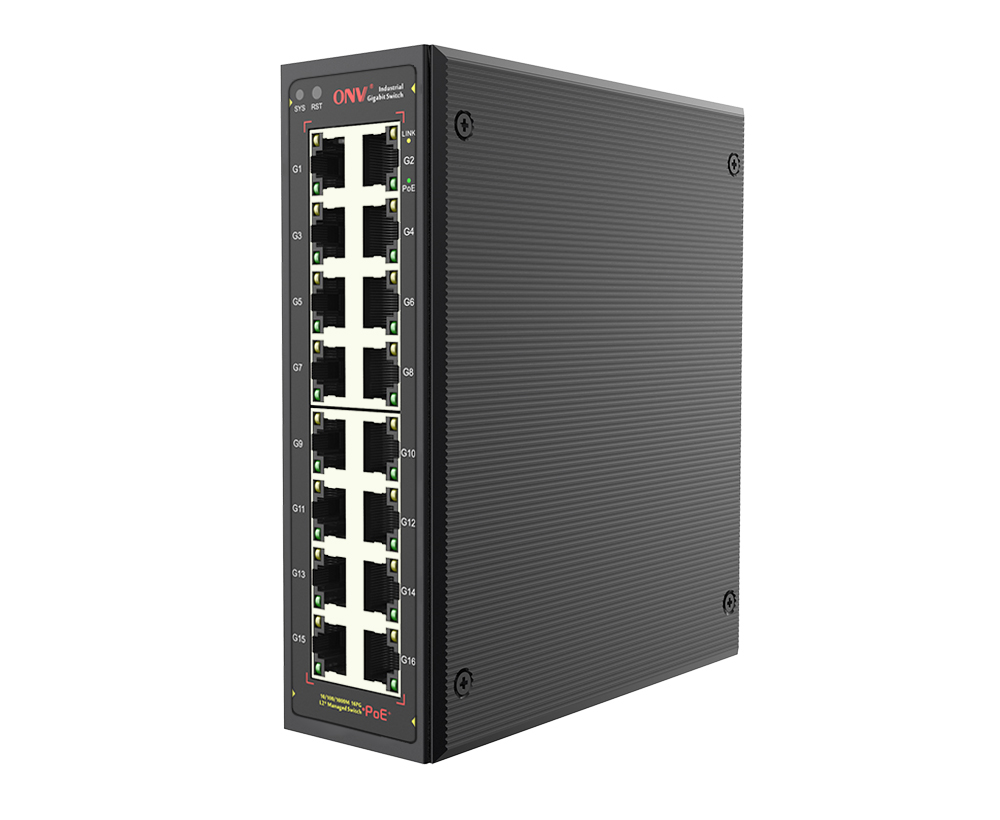

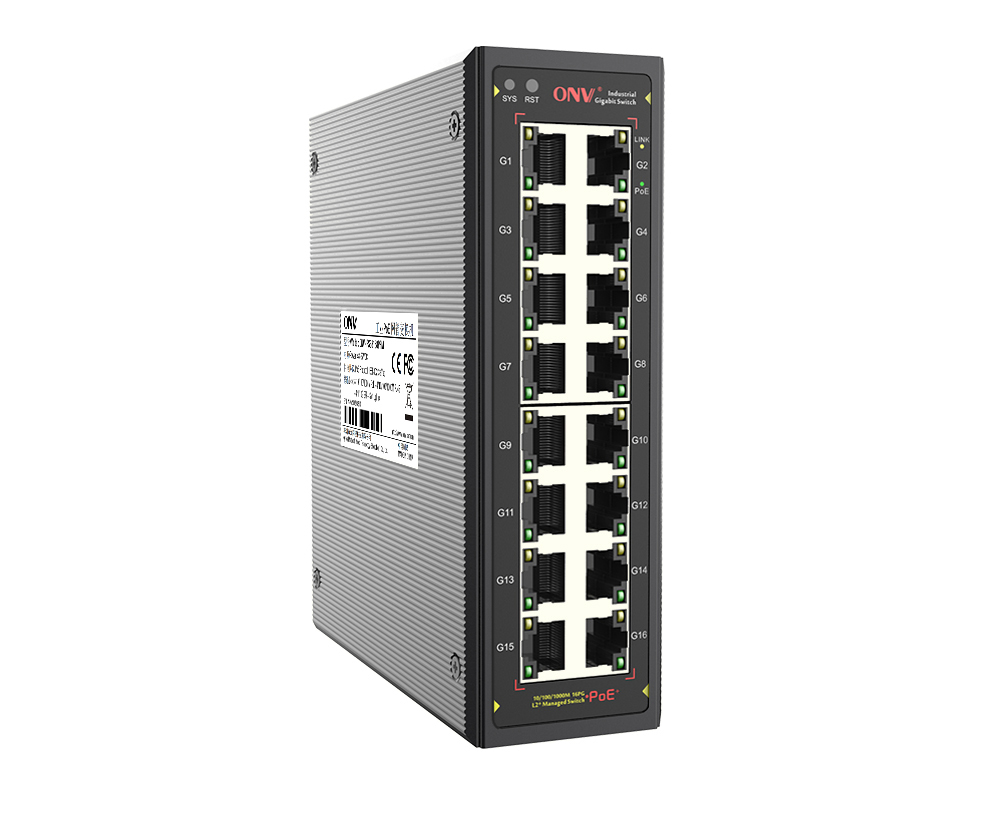

Модель： ONV-IPS33016PM

Управляемый L2 промышленный коммутатор PoE с портами 16*10/100/1000M RJ45. Порт 1-16 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

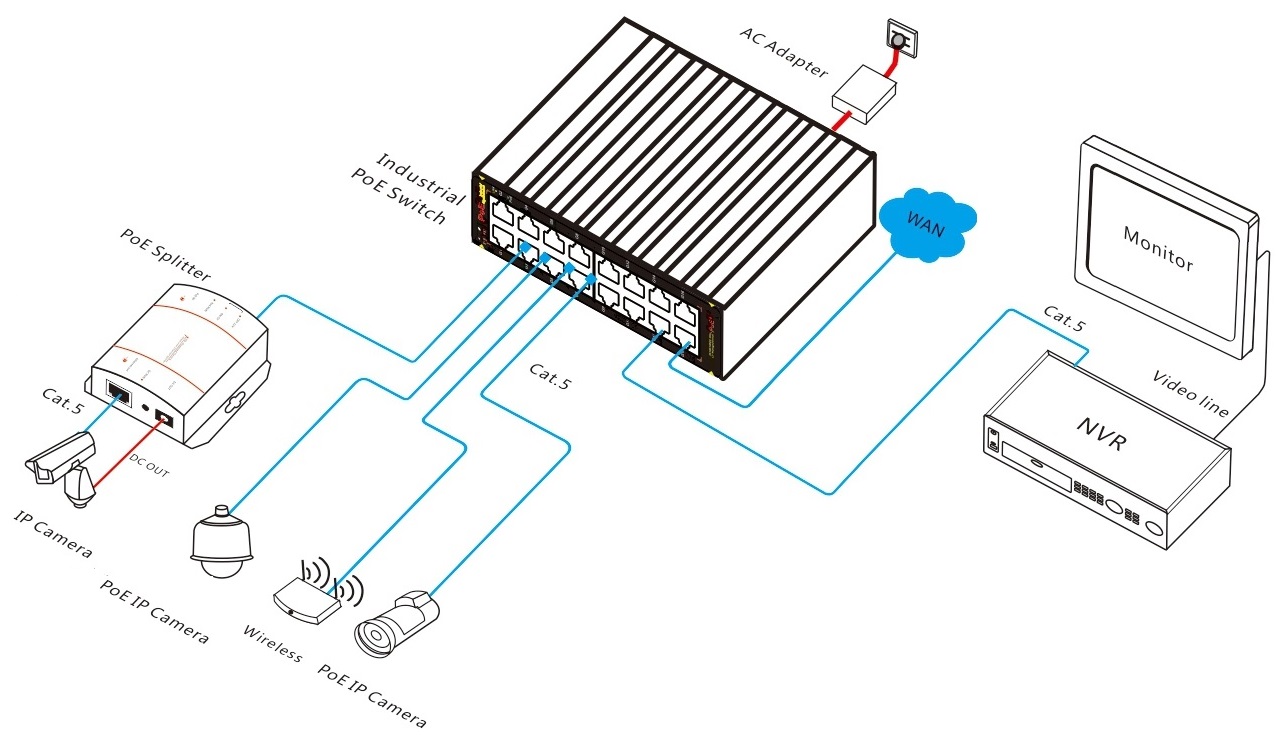

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS33016PM-это гигабитный управляемый промышленный PoEВолокноПереключатель независимо разработан ONV.Он имеет16*Адаптивные порты RJ45 10/100/1000Base-T. Порт 1-16 может поддерживать стандарт IEEE 802,3 af/at PoE, а мощность однопортового PoE достигает 30 Вт.Как устройство питания PoE, он может автоматически обнаруживать и распознавать устройства приема питания, соответствующие стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камера, VoIP и промышленные датчики, через сетевой кабель. Он также соответствует сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуальных перевозок, железнодорожного транзита, энергетики, горнодобывающей, нефтяной и промышленной сфер, таких как судоходство, металлургия и строительство экологически чистой энергии, образуя экономичную, стабильную и надежную сеть связи.

ONV-IPS33016PM имеет функции управления сетью L2 +, поддерживает управление IPV4/IPV6, статическую пересылку маршрутов, полные механизмы защиты безопасности, полные политики ACL/QoS и богатые функции VLAN для легкого управления и обслуживания. Поддерживает несколько протоколов сетевого резервирования STP/RSTP/MSTP (<50 мс) и (ITU-T G.8032) ERPS (<20 мс) для улучшения резервного копирования и надежности сети. Когда односторонняя сеть выходит из строя, связь может быть быстро восстановлена, чтобы обеспечить бесперебойную связь для важных приложений. В соответствии с потребностями приложения управление PoE, управление портами, управление адресами маршрутизации, управление потоком портов, разделение VLAN, IGMP, политика безопасности и другие бизнес-конфигурации выполняются с помощью методов сетевого управления, таких как Web, CLI, SNMP и Telnet.

ОСОБЕННОСТЬ

Гигабитный доступ

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основе обратного давления.

◇Поддержка порта Gigabit Ethernet с линейной скоростью, который обеспечивает гибкую сетевую связь пользователей и отвечает сетевым требованиям в различных сценариях.

СмартИсточник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇Управление сетью PoE, реализация распределения питания порта PoE, настройка приоритетов, просмотр состояния питания порта, планирование времени и т. Д.

◇Приоритетная система для порта PoE, она будет сначала подавать питание на порт с высоким уровнем приоритета, когда бюджет мощности недостаточен, и избегать переработы устройства.

◇16 портов * 10/100/1000Base-T RJ45 могут поддерживать POИсточник питания E для удовлетворения потребностей мониторинга безопасности, системы телеконференций, покрытия беспроводной сети и других сценариев.

Безопасность

◇Изоляция порта и штормовой контроль.

◇IP MAC-порт VLAN четырехкратная гибкая комбинированная функция привязки.

◇Аутентификация 802.1X обеспечивает функции аутентификации для компьютеров локальной сети и контролирует состояние авторизации контролируемых портов в соответствии с результатами аутентификации.

Сильная способность обработки бизнеса

◇Поддержка кольцевой сети ERPS и STP/ RSTP/ MSTP для устранения петель уровня 2 и реализации резервного копирования ссылок.

◇Поддержка IEEE802.1Q VLAN, пользователи могут гибко разделять конфигурации VLAN, Voice VLAN и QinQ в соответствии со своими потребностями.

◇Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала, балансировки нагрузки, резервного копирования каналов и повышения надежности каналов.

◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR и SP WRR.

◇Поддержка ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений, а также предоставление гибких политик управления доступом безопасности.

◇Поддержка протокола многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференционному обслуживанию.

Стабильно и надежно

◇ССС,CE, FCC, RoHS.

◇Удобная для пользователя панельЛМожет отображать состояние устройства с помощью светодиодного индикатора PWR,SYS, Ссылка,Л/А,И PoE.

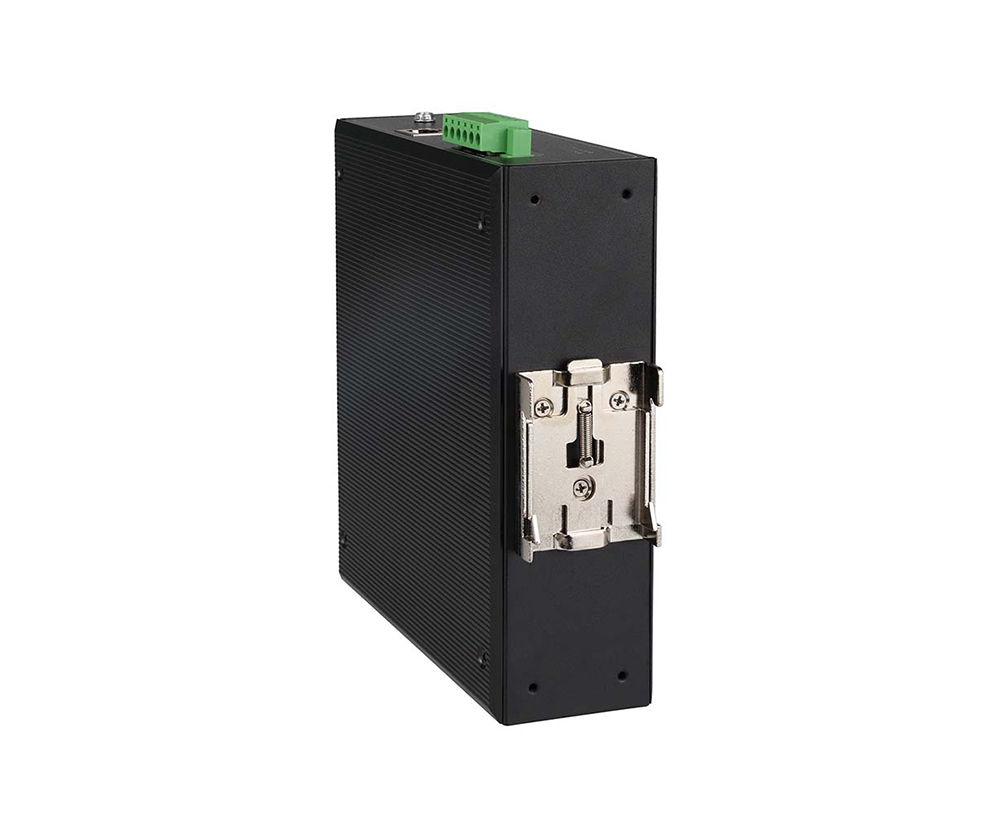

◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

ЛегкоО & МУправление

◇Поддержка мониторинга ЦП, мониторинга памяти, обнаружения Ping и определения длины кабеля.

◇HTTPS, SSLV3, SSHV1/V2 и другие методы шифрования более безопасны в управлении.

◇RMON, системный журнал и статистика трафика портов удобны для оптимизации и трансформации сети.

◇LLDP удобен для системы сетевого управления для запроса и оценки состояния связи канала.

◇Поддержка различных методов управления и обслуживания, таких как управление веб-сетью, командная строка CLI (консоль, Telnet), SNMP (V1/V2/V3), Telnet и т. Д.

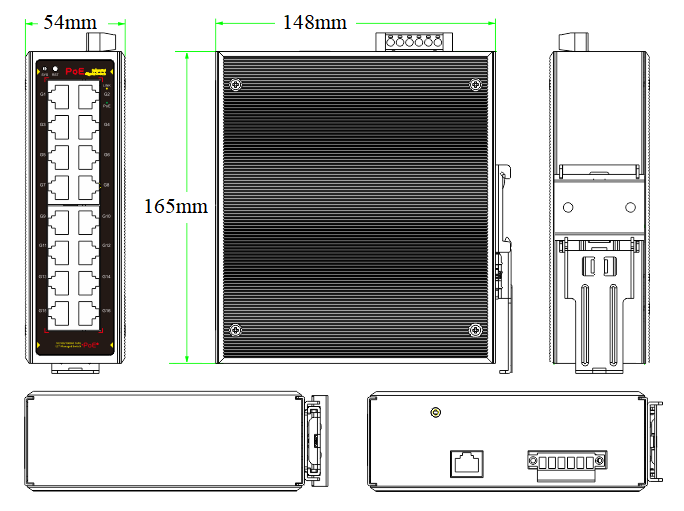

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS33016PM	Управляемый L2 + промышленный коммутатор PoE с портами 16*10/100/1000M RJ45. Порт 1-16 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	240 Вт/480 Вт
Примечание:Блок питания в комплект не входит и его необходимо покупать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	16-портовый гигабитный управляемый промышленный коммутатор PoE	1	Набор
	RJ45-DB9 Кабель адаптера	1	ПК
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ИСТОЧНИК ПИТАНИЯ

Продукт

Модель

Описание

Единица

240 Вт DIN рейка промышленного питания

GWS-DP240-48

DIN-рейка 240 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 3.0A

Выходное напряжение: DC48V, 5.0A

Рабочая температура: от-40 ℃ до 70 ℃

ПК

Промышленный блок питания 480 Вт DIN-рейка

GWS-DP480-48

DIN-рейка 480 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 5.0A

Выходное напряжение: DC48V, 10A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель	Описание
ОНВ-IPS33064ПФМ	L2 + управляемый промышленный оптоволоконный коммутатор PoE с 4 портами RJ45 10/100/1000M и 2 портами SFP восходящего канала 100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS33108ПФМ	L2 + управляемый промышленный оптоволоконный коммутатор PoE с 8 портами RJ45 10/100/1000M и 2 портами SFP восходящей линии связи 100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS33148ПФМ	L2 + управляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 1010/100/1000M и оптоволоконными портами SFP восходящей линии связи 4100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS33168ПФМ	L2 + управляемый промышленный оптоволоконный коммутатор PoE с 8 портами RJ45 10/100/1000M и 8 портами SFP восходящей линии связи 100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS33168ПФМ-4 ГФ	L2 + управляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 1210/100/1000M и оптоволоконными портами SFP восходящей линии связи 4100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-ИПС 33024ПМ	Управляемый L2 + промышленный коммутатор PoE с портами RJ45. 24*10/100/1000M. Порт 1-16 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33016PM
Характеристики интерфейса
ИсправленоПOrt	Выключатель аварийной сигнализации отключения питания (НЕПОСТУПНОСТЬ) 1RS232КонсольПорт (115200,N,8,1) 16 10/100/1000База-ТПOЕПорты(Данные/мощность) 2 комплекта V , V-резервных портов питания постоянного тока (промышленный терминал Phoenix 6P)
Порт Ethernet	Порт 1-16 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Параметр чипа
Тип управления сетью	L2
Сетевой протокол	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T,IEEE 802.3x
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Коммутационная способность	52Гбит/с(Не блокирующий)
Экспедирование Скорость @ 64 байт	23,81Мппс
ЦП (Гц)	416 м
DRAM	1G
ВСПЫШКА	128 м
МАК	8 К
Буферная память	4М
ДжамбоФРама	9,6 К
СИД Индикатор	Мощность:Pwr(Зеленый), PoE:ПОЭ (Зеленый), Система: SYS (зеленый), Сеть:Ссылка (Желтый)
PoE & Электропитание
ПOЕПорт	Порт 1-16
ПOЕУправление	Конфигурация общего ограничения мощности источника питания PoE Задержка запуска питания, работа PoE и планирование времени Отображение рабочего состояния порта PoE, конфигурация приоритета выхода порта PoE Распределение выходной мощности PoE порта, вкл/выкл PoE, распределение мощности af/at
Пин электропитания	1/2 ( ) 3/6 (-)
Макс Мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	Резервный<10Вт,Полная нагрузкаAF <240Вт, При <480 Вт
Входное напряжение/интерфейс	DC48-57V,6P промышленный терминал Феникса, поддержка защиты от обратного хода.
Электропитание	Нет, опционально 48 В/240 Вт или 48 В/480 Вт Промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40~+80° С,5%~90% относительной влажностиНе конденсируя
Температура/влажность хранения	-40~+85 ° С,5%~95% относительной влажностиНе конденсируя
Размер(Д * Ш * В)	16514854 мм
Вес нетто/брутто	1,1Кг/1,3Кг

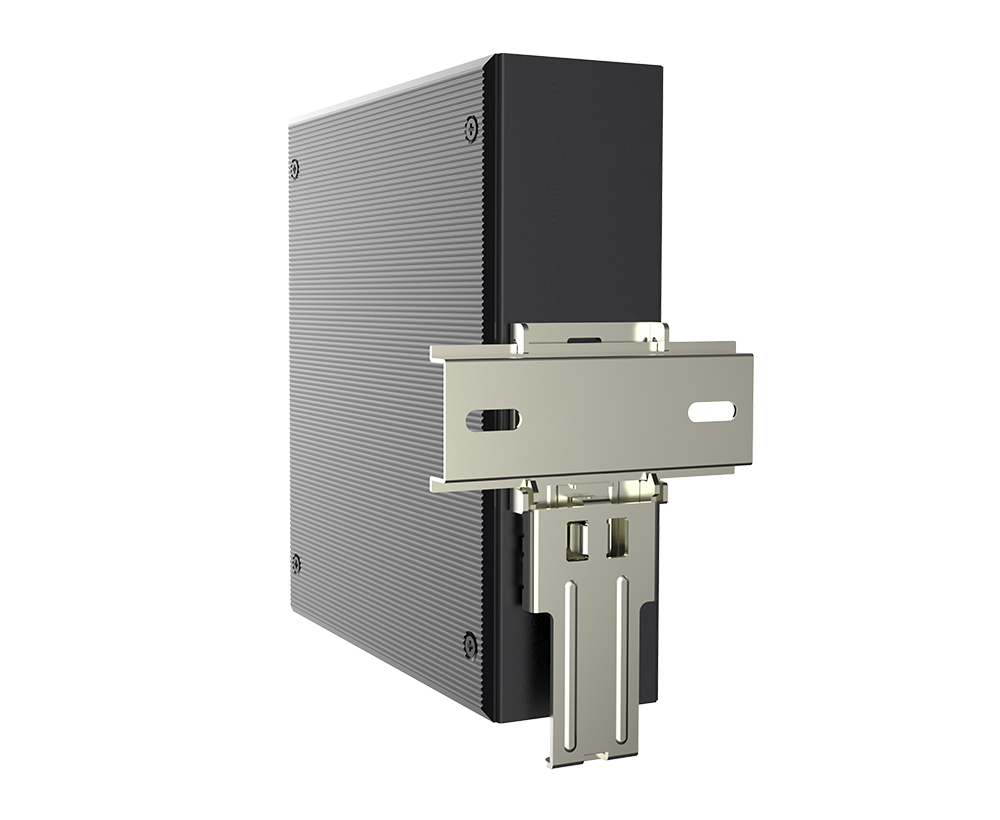

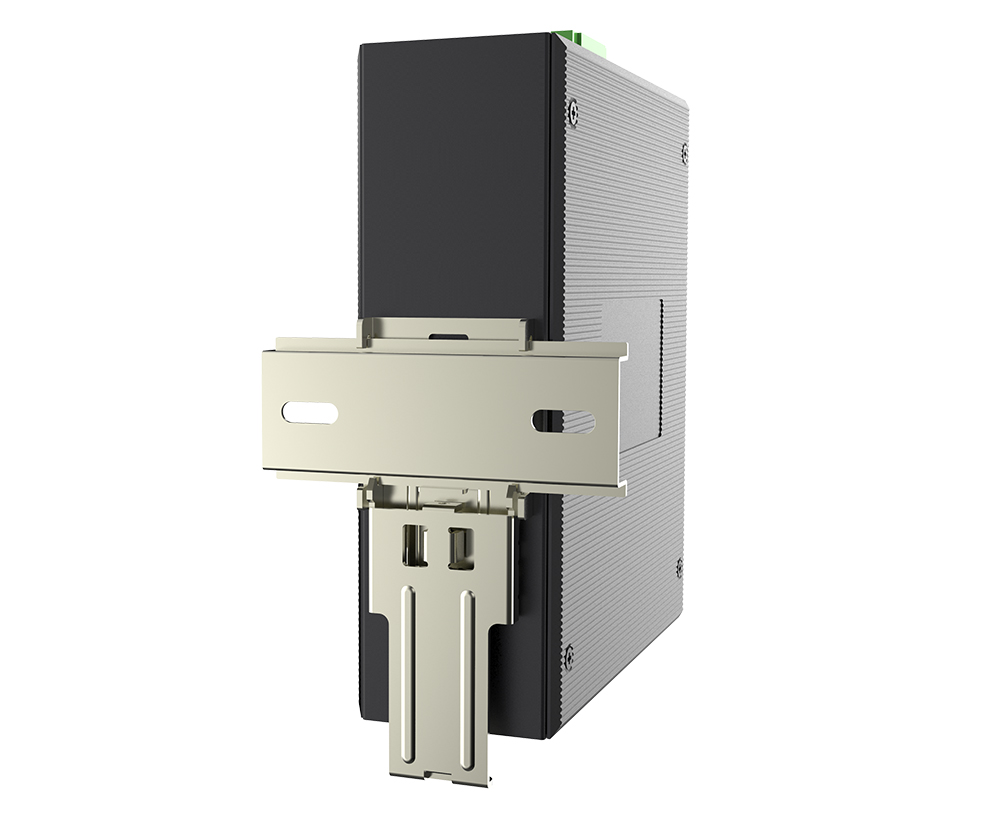

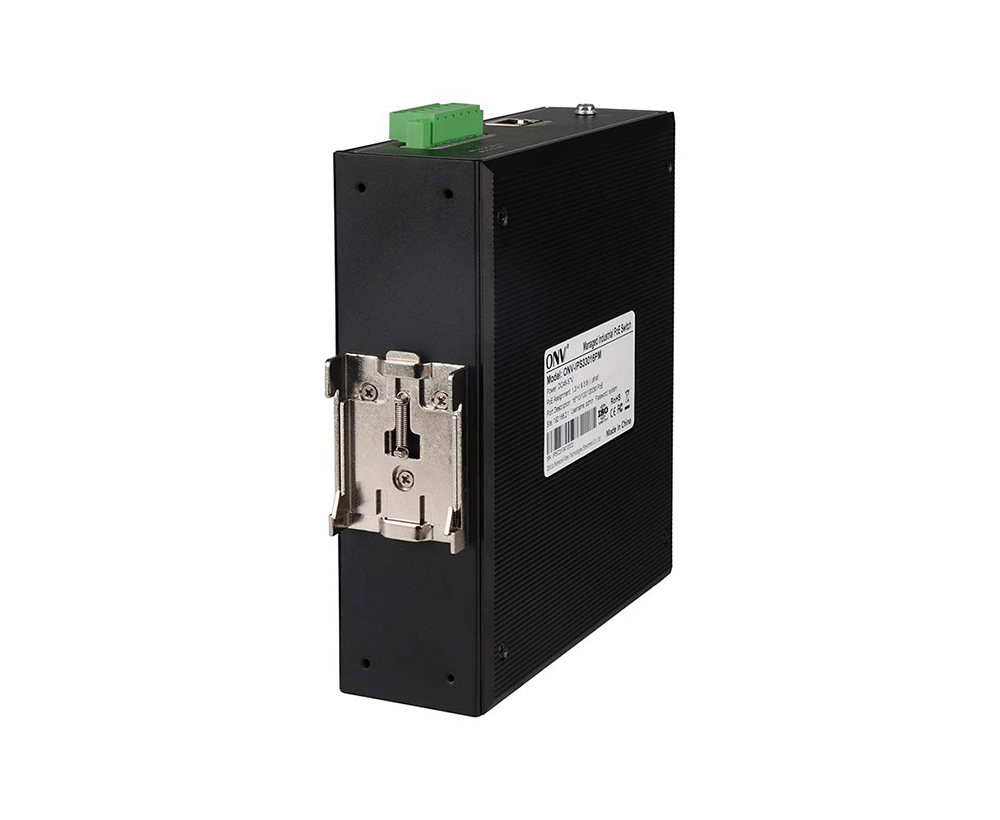

Установка	Настольный, 35 ммДинРAil
Сертификация & Гарантия
Молниезащита	IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (Ударная волна): СМ 2,5кВ, ДМ 1кВ Уровень защиты: IP40, молниезащита: 6KV 8/20us IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (Частота мощности maГнетическое поле): 100А/м, 1000А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов),IEC60068-2-32 (Свободное падение)
Сертификация	Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Порт зеленый Ethernet Настройка энергосбережения Контроль шторма вещания на основе скорости порта Настройка температурной защиты порта,IEEE Управление потоком 802.3x (полный дуплекс) Ограничение скорости потока сообщений в порту доступа, размер мини-частиц составляет 64 Кбит/с.
Функция L3	Протокол ARP макс. 1024 записи Статическая маршрутизация/маршрутизация по умолчанию до 128 записей Управление сетью L2, управление двойным стеком IPV4/IPV6 Маршрутизация и пересылка L3, а также связь между различными сегментами сети и различными VLAN
Vlan	Конфигурации портов доступа, магистральных и гибридных портов VLAN на базе портов (4K), IEEE802.1q, конфигурация QinQ Голосовой VLAN, VLAN на основе протокола, VLAN на основе MAC-адреса
ПортАGgregation	Динамическая агрегация LACP, статическая агрегация, максимум 8 групп агрегации и 8 портов на группу.
Связующего дерева	СТП(IEEE802.1d),РСТП(IEEE802.1w),МСТП(IEEE802.1s)
Кольцевой сетевой протокол	G.8032 (ERPS), не более 250 колец, не более 250 устройств на кольцо. Время восстановления менее 20 мс.
Многоадресный	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Макс 1024 группы многоадресной рассылки, Быстрый выход
Зеркальное отображение портов	Двунаправленное зеркалирование данных на основе порта
QoS	Перенаправление на основе потока, ограничение скорости на основе потока Фильтрация пакетов на основе потока, приоритетная отметка/примечание 8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/ DSCP Алгоритм планирования очереди (SP, WRR, SP WRR), Diff-Serv QoS
СКЛ	Выдача ACL на основе порта, ACL на основе порта и VLAN Фильтрация пакетов от L2 до L4, соответствие первому сообщению 80 байт. Предоставьте ACL на основе MAC, MAC-адреса назначения, источника IP, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.
Безопасность	SSH 2,0, SSL, изоляция портов, ограничение скорости сообщений ARP Иерархическое управление пользователями и защита паролем Сертификация AAA, RADIUS и TACACS, лимит обучения MAC Аутентификация IEEE802.1X и MAC-адресов, проверка ARP IP-MAC-VLAN-привязка портов, Anti-DoS атака, защита источников IP Управление трансляцией шторма, резервное копирование для хост-данных, черные дыры Mac
DHCP	Клиент DHCP, обнаружение DHCP, сервер DHCP, ретрансляция DHCP
Управление	Просмотр статуса использования ЦП в реальном времени, SNMP V1/V2/V3 ONV-NMS управление кластером платформы (LLDP SNMP) Консоль/AUX модем/Telnet/ SSH2.0, конфигурация CLI Обнаружение состояния длины кабеля, часы NTP, восстановление одним ключом, LLDP Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP Обнаружение пинга, журнал работы системы, управление веб-сетью (HTTPS)
Система	Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
