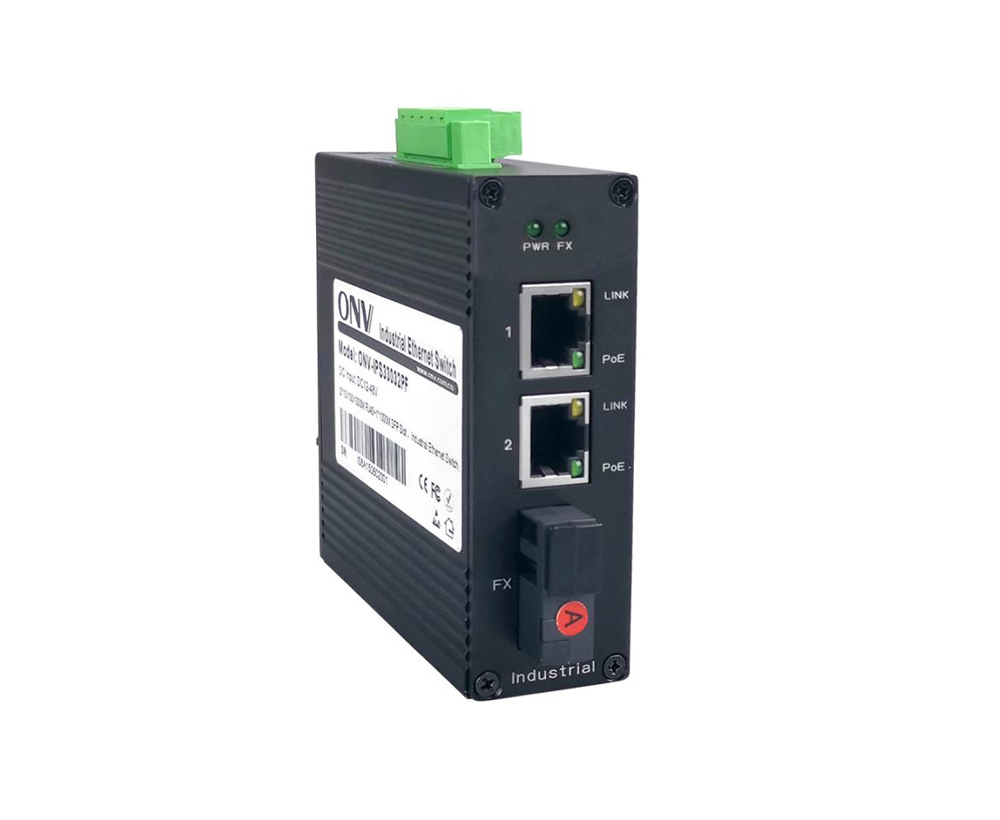

Гигабитный 3-портовый промышленный коммутатор PoE

Модель： ONV-IPS33032PFS

Неуправляемый промышленный коммутатор PoE с 2 портами RJ45 10/100/1000M и оптоволоконным портом SC восходящей линии связи 1*1000M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

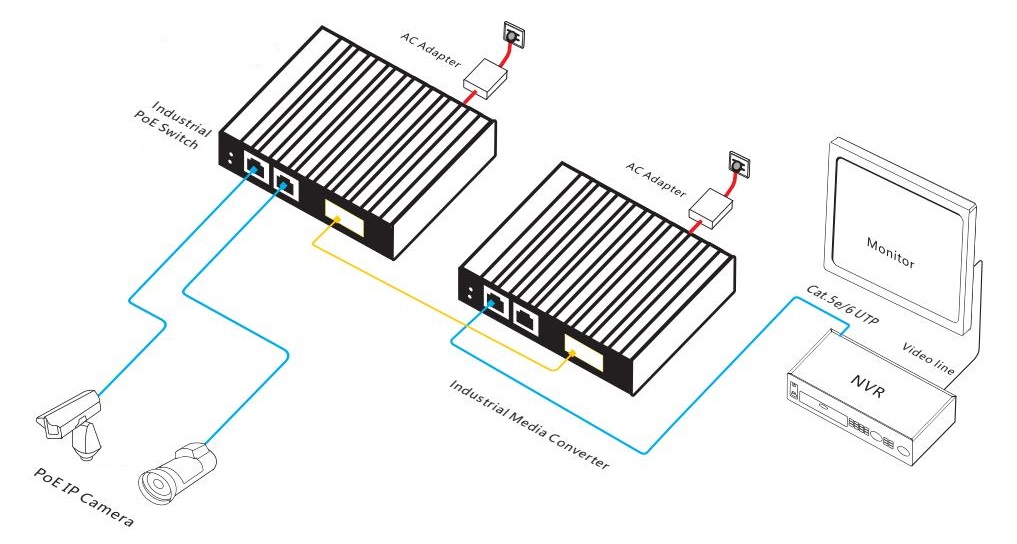

ONV-IPS33032PFSЯвляется AГПромышленный оптоволоконный коммутатор igabit PoE, независимо разработанный ONV. Он имеет2* 10/100/1000Басе-ТАдаптивныйПорты RJ45 и1* СК 1000Base-XОптоволоконный порт. Порт 1-2Может поддерживать стандарт IEEE 802,3 af/at PoE, а мощность однопортового PoE составляет 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и идентифицировать устройства приема питания, соответствующие стандартам, и питать их через сетевой кабель. Он может питать беспроводную точку доступа, IP-камеры, промышленные датчики и другие оконечные устройства PoE через сетевой кабель в соответствии с сетевой средой, требующей источника питания PoE высокой плотности. Он подходит для промышленных сценариев, таких как интеллектуальный транспорт, железнодорожный транспорт, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и зеленая энергия, для создания экономичной, эффективной, стабильной и надежной сети связи.Неуправляемый режим, подключи и работай, без конфигурации, простой и удобный в использовании.

ОСОБЕННОСТЬ

Гигабитный доступ

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе обратного давления.

◇Поддержка гигабитRJ45Порт и SCВолокноКомбинация портов, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇2 порта 10/100/1000Base-T RJ45 могут поддерживать источник питания PoE для удовлетворения потребностей источников питания PoE в различных сценариях в промышленной сфере.

◇Система приоритетов для порта PoE будет сначала подавать питание на порт с высоким приоритетом, когда бюджет мощности недостаточен, и избегать переработы устройства.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR, Link и PoE.

◇Низкое энергопотребление,AАлюминиевый сплавКорпус,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

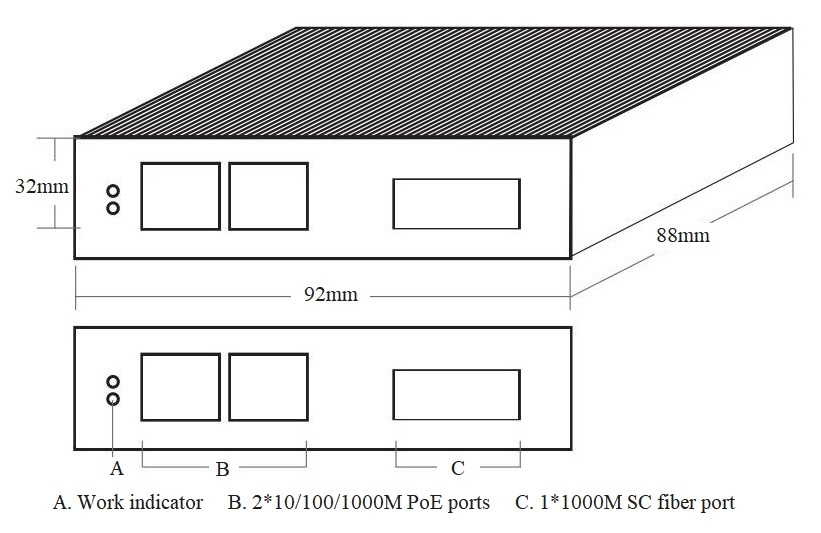

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS33032PFS	Неуправляемый промышленный коммутатор PoE с 2 портами RJ45 10/100/1000M и оптоволоконным портом SC восходящей линии связи 1*1000M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
ONV-IPS33032PFS-M	Неуправляемый промышленный коммутатор PoE с 2 портами RJ45 10/100/1000M и оптоволоконным портом SC восходящей линии связи 1*1000M (многорежимный двухволоконно-оптический модуль 850 нм/0,5 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
ONV-IPS33032PFS-A	Неуправляемый промышленный коммутатор PoE с 2 портами RJ45 10/100/1000M и оптоволоконным портом SC восходящей линии связи 1*1000M (одномодовый оптоволоконный модуль 1310 нм/20 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
ONV-IPS33032PFS-B	Неуправляемый промышленный коммутатор PoE с 2 портами RJ45 10/100/1000M и оптоволоконным портом SC восходящей линии связи 1*1000M (одномодовый оптоволоконный модуль 1550 нм/20 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
Примечание:Блок питания в комплект не входит и его необходимо покупать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	3-портовый гигабитный промышленный оптоволоконный коммутатор PoE	1	Набор
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

Промышленный блок питания 36 Вт DIN-рейка

GWS-DP36-48

DIN-рейка 36 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 0,56 A

Выходное напряжение: DC48V, 0,75A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

60W DIN рейка промышленного питания

GWS-DP60-48

DIN-рейка 60 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 1.0A

Выходное напряжение: DC48V, 1.25A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель	Описание
ONV-IPS33032PF	Неуправляемый промышленный оптоволоконный коммутатор PoE с 2 портами RJ45 10/100/1000M и оптоволоконным портом SFP 1*1000M. Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33042PF	Неуправляемый промышленный оптоволоконный коммутатор PoE с 2 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP 1000M. Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33064PF	Неуправляемый промышленный оптоволоконный коммутатор PoE с 4 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP 1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33064PFG	Неуправляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 510/100/1000M и оптоволоконным портом SFP 11000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33108PF	Неуправляемый промышленный оптоволоконный коммутатор PoE с 8 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP 1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33128PF	Неуправляемый промышленный оптоволоконный коммутатор PoE с портами 1010/100/1000M RJ45 и 21000M оптоволоконными портами SFP. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33032PFS
Характеристики интерфейса
ИсправленоПOrt	Порт волокна СК 1 * 1000Басе-С (данные) 2 *10/100/1000Base-TПOЕПорты(Данные/мощность) 2 комплекта V , V-резервных портов питания постоянного тока (терминал 5P Phoenix)
Порт Ethernet	Порт 1-2 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Оптический модуль по умолчанию-одномодовое двойное волокно 20 км, порт SC (опционное одномодовое одиночное волокно и модуль многорежимного двойного волокна оптически)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802,3AB1000 База-T, IEEE 802.3z 1000Base-X,IEEE 802.3x
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Коммутационная способность	12Гбит/с(Не блокирующий)
Экспедирование Тариф @ 64 байт	4,46Мппс
МАК	2К
Буферная память	2 м
ДжамбоФРама	9,2 К
СИД Индикатор	Мощность: PWR(ГРин),Сеть: Ссылка,Связь/Закон (YНижний),PoE: PoE (ГРин)
PoE & Электропитание
ПOЕПорт	Порт 1-2
Пин электропитания	1/2 (+) 3/6 (-)
Потребляемая мощность	В режиме ожидания <5 Вт, полная нагрузка <60 Вт
Входное напряжение/интерфейс	DC48-57V, 5Терминал Феникса п промышленный, поддержка анти -- реверсивной защиты.
Электропитание	Нет, опционально 48 В/36Вт или 48 В/60 Вт Промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40~+75° С,5%~90% относительной влажности без конденсации
Температура/влажность хранения	-40~+85 ° С,5%~95% относительной влажности без конденсации
Размер(Д * Ш * В)	928832Мм
Вес нетто/брутто	0,3Кг/0,4Кг
Установка	Настольный, 35 ммДинРAil
Сертификация & Гарантия
Молниезащита	IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV Уровень защиты: IP40,Молниезащита: 6KV 8/20us IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (защита от вибрации), IEC60068-2-27 (защита от ударов), IEC60068-2-32 (Свободное падение)
Сертификация	CCC, маркировка CE, реклама, CE/LVD EN62368-1, FCC Part 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
