10/100M 12-портовый промышленный коммутатор PoE

Модель： ONV-IPS31128PFB

Неуправляемый промышленный оптоволоконный коммутатор PoE с 8 портами RJ45 10/100M и 2 портами RJ45 10/100/1000M и 2 портами SFP восходящей линии связи 1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

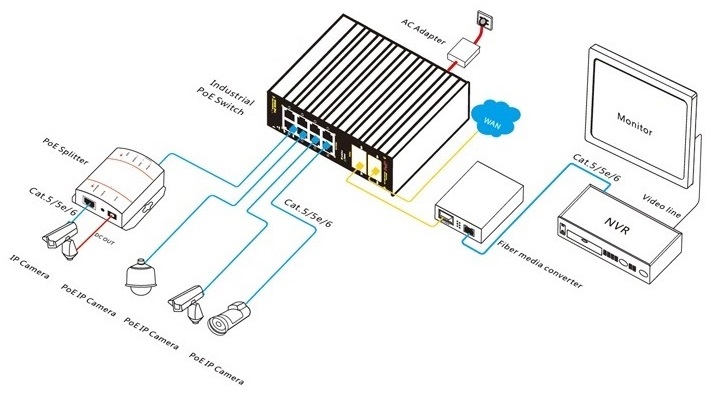

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS31128PFB-это10/100 мПромышленный коммутатор PoE, независимо разработанный ONV. Он имеет 8*10/100 мАдаптивный RJ45Порты и 2*10/100/1000MАдаптивный RJ45Порты и 2 порта SFP восходящей линии связи 1000M. Порт 1-8Может поддерживать стандарт IEEE 802,3 af/at PoE иМощность одного порта PoE достигает 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать устройства приема питания, соответствующие стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камера, VoIP и промышленные датчики, через сетевой кабель. Он также соответствует сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуальных перевозок, железнодорожного транзита, энергетики, горнодобывающей, нефтяной и промышленной сфер, таких как судоходство, металлургия и строительство экологически чистой энергии, образуя экономичную, стабильную и надежную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.

ОСОБЕННОСТЬ

Доступ 10/100M

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.

◇СПоддержка10/100M RJ45ПортИГигабитный порт TP и SFPКомбинация, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇8*Порт 10/100Base-TX RJ45 поддерживает источник питания PoE для удовлетворения потребностей источников питания PoE в различных сценариях в промышленной сфере.

◇Приоритетная система для порта PoE, она будет сначала подавать питание на порт с высоким уровнем приоритета, когда бюджет мощности недостаточен, и избегать переработы устройства.

ССтолANDRНадежный

◇CCC, CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR, Link и PoE.

◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

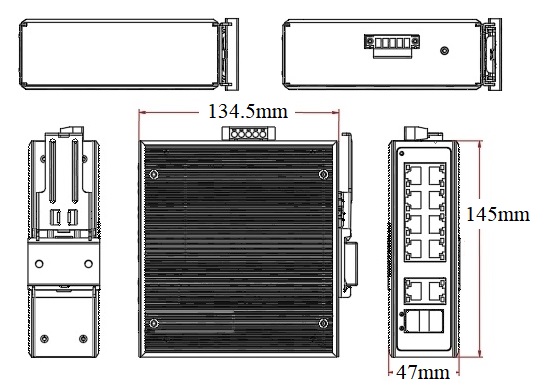

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS31128PFB	Неуправляемый промышленный оптоволоконный коммутатор PoE с 8 портами RJ45 10/100M и 2 портами RJ45 10/100/1000M и 2 портами SFP восходящей линии связи 1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	120 Вт/240 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	12-портовый 10/100M промышленный коммутатор PoE	1	Набор
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
Оптический модуль 1,25G	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м,Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-SC-G	Промышленный оптический модуль SFP, одномодовый одноволоконный TX1310nm/ RX1550nm 1,25G, расстояние передачи: 20 км, SИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК
	2613-R-SC-G	Промышленный оптический модуль SFP, одномодовый одноволоконный TX1550nm / RX1310nm 1,25G, расстояние передачи: 20 км, SИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

120W DIN-рейка промышленного питания

GWS-DP120-48

DIN-рейка 120 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 2.3A

Выходное напряжение: DC48V, 2.5A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS31128PFB
Характеристики интерфейса
Фиксированный порт	8 портов PoE 10/100Base-TX (данные/питание) 2 порта 10/100/1000Base-T RJ45 (данные) 2 * 1000Base-X uplink SFP оптоволоконные порты (данные) 2 набора V , V-резервный порт питания постоянного тока (промышленный терминал Phoenix 5P)
Порт Ethernet	Порт 1-8БанкаПоддержка 10/100Base-TXИ рOrt 9-10БанкаПоддержка 10/100/1000Base-T(X) с автоматическим распознаванием, полная/ Полудуплексный МДИ/ MDI-X самоадаптация
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Интерфейс стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многомодовый: 850 нм/0-500 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u100Base-TX,IEEE 802.3ab 1000Base-T,IEEE 802.3z 1000Base-X,IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	12 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	7,14 Мпс
МАК	2 К
Буферная память	2 м
Джамбо рамка	9,2 К
Светодиодный индикатор	Питание: PWR (зеленый), Сеть: связь, связь/действие (желтый), PoE: PoE (зеленый)
ПОЭ & Электропитание
Порт PoE	Порт 1-8
Пин электропитания	1/2 ( ) 3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	В режиме ожидания <8 Вт, полная нагрузка af<120 Вт, af<240 Вт
Входное напряжение/интерфейс	DC48-57V, терминал 5П промышленный Феникс, поддерживает анти -- обратное предохранение от
Электропитание	Нет, опционный 48V/120W или 48V/240W промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40~+75° С,5%~90% относительной влажности без конденсации
Температура/влажность хранения	-40~+85 ° С,5%~95% относительной влажности без конденсации
Размер (Д * Ш * В)	145134,547 мм
Вес нетто/брутто	0,7 кг/0,9 кг
Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ Уровень защиты: IP40,Молниезащита: 6KV 8/20us IEC61000-4-4(EFT): Кабель питания: ± 4 кВ; кабель передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)
Сертификация	ССС,Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
