3-портовый промышленный коммутатор PoE 10/100M-Промышленный коммутатор PoE

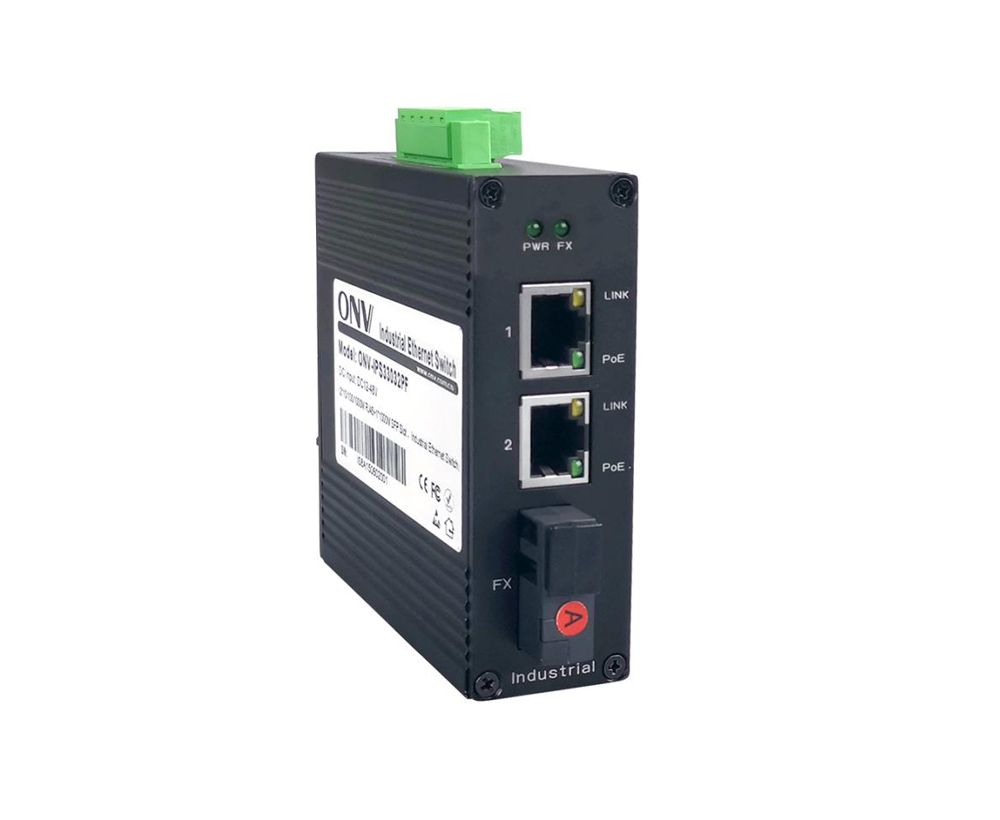

3-портовый промышленный коммутатор PoE 10/100M

Модель： ONV-IPS31032PFS

Неуправляемый промышленный коммутатор PoE с портами RJ45 2*10/100M и оптоволоконным портом SC восходящей линии связи 1*155M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

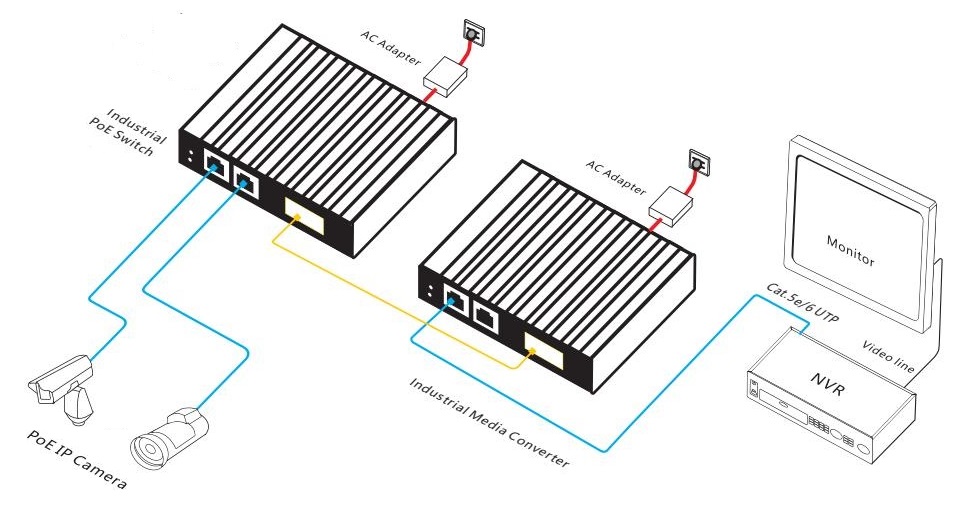

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS31032PFS-это промышленный оптоволоконный коммутатор PoE 10/100M, независимо разработанный ONV. Он имеет 2*10/100M адаптивныйRJ45Порты и оптоволоконный порт SC 1*155M. Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE, а мощность однопортового PoE составляет 30 Вт.Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечные устройства PoE, такие как беспроводные точки доступа, IP-камеры и промышленные датчики, через сетевой кабель, и соответствовать сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуального транспорта, железнодорожного транзита, энергетики, горнодобывающей промышленности, нефти и морских перевозок. Промышленные сцены, такие как металлургия и зеленая энергия, строительство образуют экономически эффективную, стабильную и надежную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.

ОСОБЕННОСТЬ

Доступ 10/100M

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного на основе IEEE802.3x и полудуплексного на основеВДавление.

◇СПоддержка 10/100M RJ45ПортИСК 155 МКомбинация оптоволоконных портов, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇2* Порты 10/100Base-TX RJ45 могут поддерживать источник питания PoE для удовлетворения потребностей источников питания PoE в различных сценариях в промышленной сфере.

◇Система приоритетов для порта PoE будет сначала подавать питание на порт с высоким приоритетом, когда бюджет мощности недостаточен, и избегать переработы устройства.

Стабильно и надежно

◇ССС, СE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR, Link, ИПОЭ.

◇Низкое энергопотребление,Корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

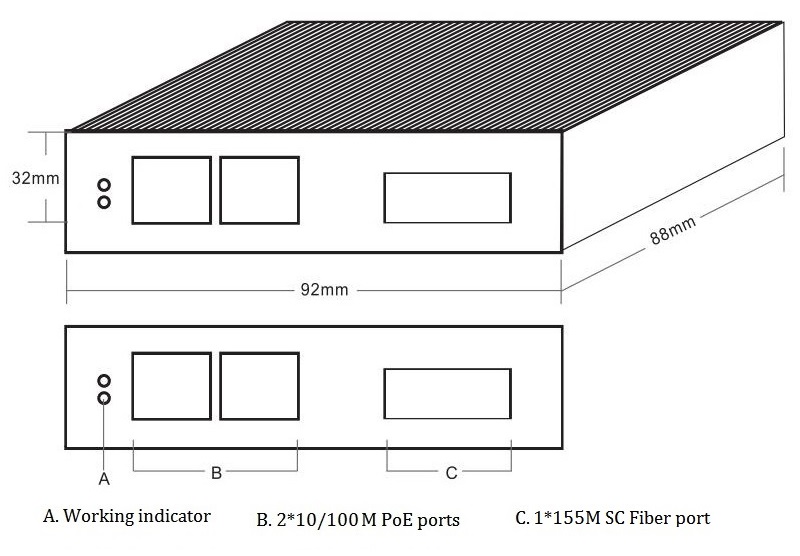

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS31032PFS	Неуправляемый промышленный коммутатор PoE с портами RJ45 210/100M и оптоволоконным портом SC восходящей линии связи 1155M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
ONV-IPS31032PFS-M	Неуправляемый промышленный коммутатор PoE с портами RJ45 210/100M и оптоволоконным портом SC восходящей линии связи 1155M (многорежимный двухволоконно-оптический модуль 850 нм/0,5 км или 1310 нм/2 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
ONV-IPS31032PFS-A	Неуправляемый промышленный коммутатор PoE с портами RJ45 210/100M и оптоволоконным портом SC восходящей линии связи 1155M (одномодовый оптоволоконный модуль 1310 нм/20 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
ONV-IPS31032PFS-B	Неуправляемый промышленный коммутатор PoE с портами RJ45 210/100M и оптоволоконным портом SC восходящей линии связи 1155M (одномодовый оптоволоконный модуль 1550 нм/20 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
Примечание:Блок питания в комплект не входит и его необходимо покупать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	3-портовый 10/100M промышленный коммутатор PoE	1	Набор
	Руководство пользователя	1	ПК
	Гарантийный талон	1	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

Промышленный блок питания 36 Вт DIN-рейка

GWS-DP36-48

DIN-рейка 36 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 0,56 A

Выходное напряжение: DC48V, 0,75A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

60W DIN рейка промышленного питания

GWS-DP60-48

DIN-рейка 60 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 1.0A

Выходное напряжение: DC48V, 1.25A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель	Описание
ONV-IPS31004PF	Неуправляемый промышленный коммутатор PoE с портами RJ45 410/100M и оптоволоконным портом SC восходящей линии связи 1155M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS31084PF	Неуправляемый промышленный коммутатор PoE с 6 портами RJ45 10/100M и 2 оптоволоконными портами SC восходящей линии связи 155M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS31128PFB	Неуправляемый промышленный оптоволоконный коммутатор PoE с 8 портами RJ45 10/100M и 2 портами RJ45 10/100/1000M и 2 портами SFP восходящей линии связи 1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS31032PFS
Характеристики интерфейса
ИсправленоПOrt	1155 м восходящий оптоволоконный порт SC (данные) 2 10/100База-TXПOЕПорты(Данные/мощность) 2 набора V , V-резервный порт питания постоянного тока (промышленный терминал Phoenix 5P)
Порт Ethernet	Порт 1-2 может поддерживать автоматическое определение 10/100Base-TX, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Оптически модуль одномодовое двойное волокно 20км, порт СК. (опционное одномодовое одиночное волокно и модуль многорежимного двойного волокна оптически)
Оптический кабель/расстояние	Многомодовый: 850 нм/0-500 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3u 100Base-ФX, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Коммутационная способность	1,0Гбит/с(Не блокирующий)
Экспедирование Скорость @ 64 байт	0,43Мппс
МАК	1К
Буферная память	512К
ДжамбоФРама	1536 байт
СИД Индикатор	Мощность: PWR(ГРин),Сеть: Ссылка (YНижний),PoE: PoE (ГРин), Порт волокна:Форекс(ГРин)
PoE & Электропитание
ПOЕПорт	Порт 1- 2
Пин электропитания	1/2( ) 3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	В режиме ожидания <3 Вт, полная нагрузка af<36, при <60 Вт
Входное напряжение/интерфейс	DC48-57V, 5Терминал Феникса п промышленный, поддержка анти -- реверсивной защиты.
Электропитание	Нет, опционально 48 В/36Вт или 48 В/60Вт Промышленный источник питания
Физический параметр
Операция TEmp/ Влажность	-40~+75° С,5%~90% относительной влажности без конденсации
Хранение ТEmp/ Влажность	-40~+85 ° С,5%~95% относительной влажности без конденсации
Размер(Д * Ш * В)	928832Мм
Вес нетто/брутто	0,3Кг/0,4Кг
Установка	Настольный, 35 ммДинРAil
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP40 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)
Сертификация	Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
