Гигабитный 10-портовый L2 управляемый обходной промышленный коммутатор PoE

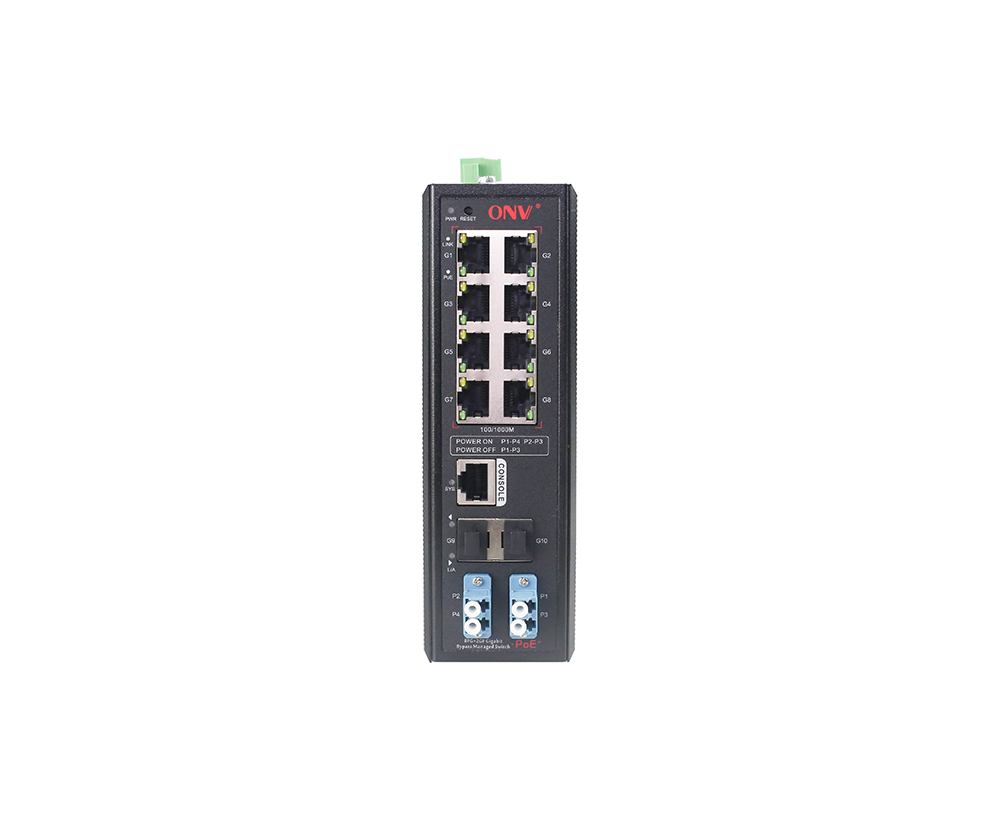

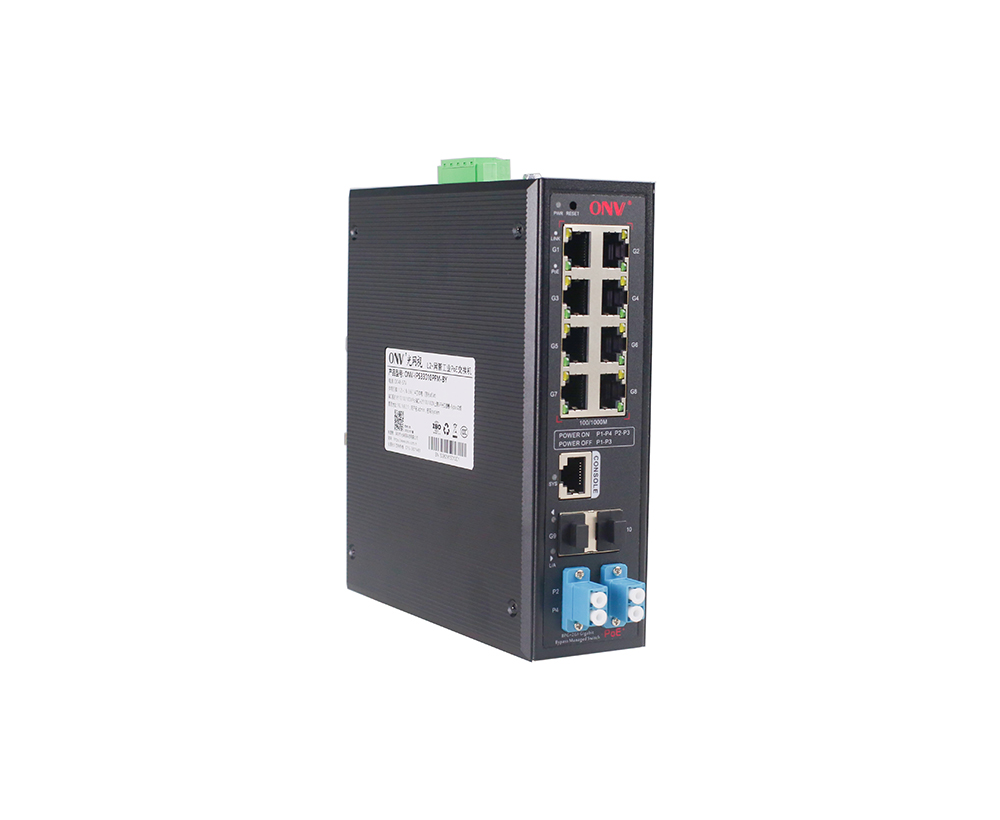

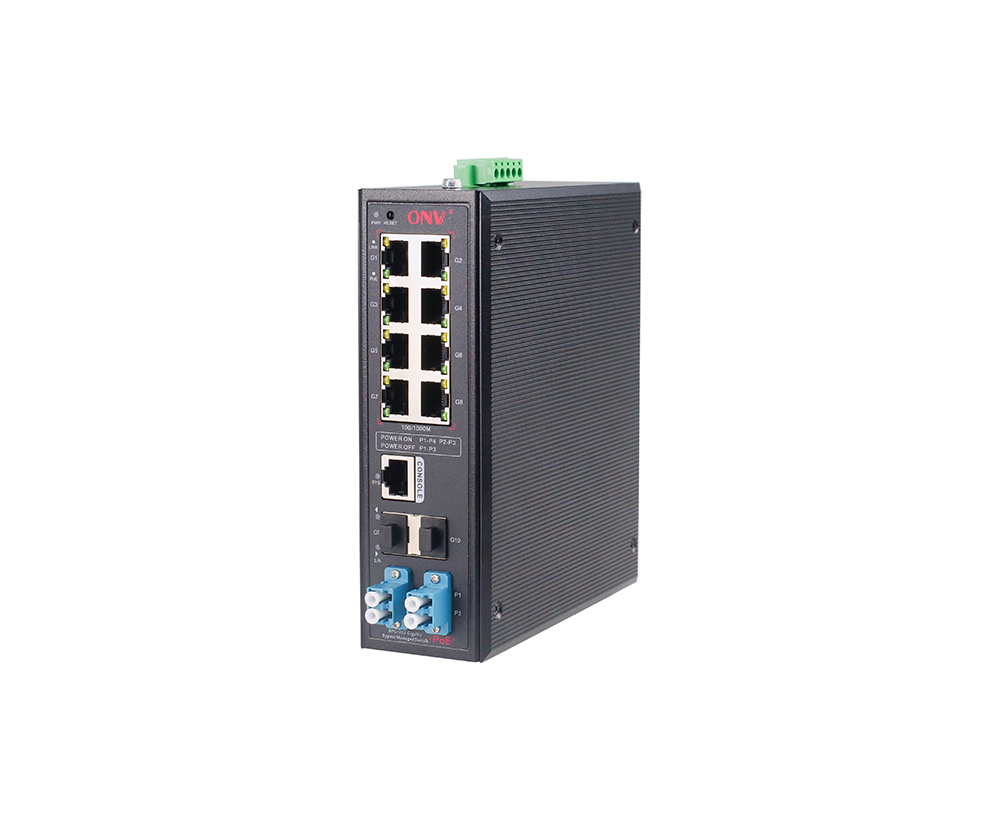

Модель： ONV-IPS33010PFM-BY

L2 управляемый обходной промышленный коммутатор PoE с 8*10/100/1000M портов RJ45 и 2*100/1000M восходящих портов SFP волокна. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS33010PFM-BY-это промышленный оптоволоконный коммутатор PoE, управляемый гигабитным байпасом, независимо разработанный ONV. Он имеет 8 адаптивных портов RJ45 10/100/1000M и 2 оптоволоконных порта SFP для восходящей линии связи 100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE иОднопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и идентифицировать электрическое оборудование, соответствующее стандарту, и подавать питание по кабелю. Он может поставлять оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камера, сетевой телефон и промышленные датчики, для удовлетворения спроса на сетевую среду источника питания PoE высокой плотности. Переключатель объединяет модуль оптической коммутации Bypass. Когда электропитание переключателя прервано, стекловолокно автоматически переключено к обход-через государство для избежания перерыва связи должного к отказу переключателя и для обеспечения надежности передачи сети. Он подходит для интеллектуальных перевозок, железнодорожного транзита, электроэнергетики, горнодобывающей промышленности, металлургии и зеленой энергетики, а также для промышленных сцен, таких как строительство, создание экономичных и стабильных сетей связи.

ONV-IPS33010PFM-BY имеет функции управления сетью L2 +, поддерживает пересылку статической маршрутизации IPV4 и имеет полные механизмы защиты безопасности, идеальные стратегии ACL/QoS и богатые функции VLAN для легкого управления и обслуживания. Он поддерживает несколько протоколов сетевого резервирования STP/RSTP/MSTP (<50 мс) для улучшения резервного копирования каналов и надежности сети. Когда однонаправленная сеть выходит из строя, связь может быть быстро восстановлена для обеспечения бесперебойной связи важных приложений. Управление источником питания PoE, управление адресами маршрутизации, управление потоком портов, разделение VLAN, IGMP, политика безопасности и другие бизнес-конфигурации приложений могут выполняться через Web, CLI, SNMP, Telnet и другие методы управления сетью в соответствии с потребностями приложений.

ОСОБЕННОСТЬ

Гигабитный доступ

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного на основе IEEE802.3x и полудуплексного на основеВДавление.

◇Поддержка гигабитного порта RJ45 и комбинации портов SFP, что позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.

◇Поддержка физического одномодового одиночного оптоволоконного путиФункция (Bypass), чистое аппаратное переключение, короткое время переключения, не влияет на скорость передачи данных и улучшает стабильность сетевой системы.

СмартИсточник питания PoE

◇Управление сетью PoE, реализация распределения питания порта PoE, настройка приоритетов, просмотр состояния питания порта, планирование времени и т. Д.

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇Приоритетная система для порта PoE, она будет сначала подавать питание на порт с высоким уровнем приоритета, когда бюджет мощности недостаточен, и избегать переработы устройства.

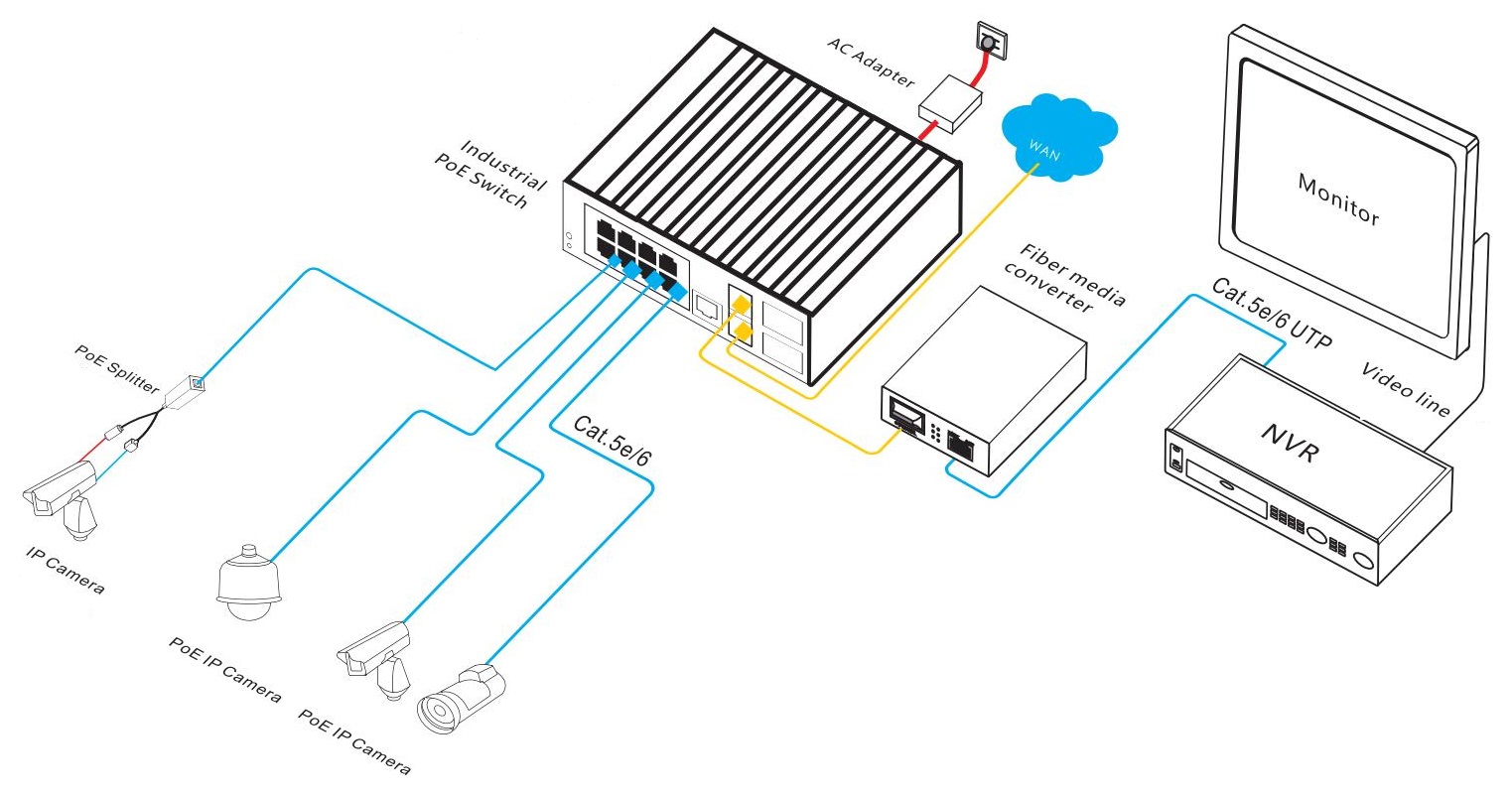

◇8 портов 10/100/1000Base-T RJ45 могут поддерживать питание PoE для удовлетворения потребностей мониторинга безопасности, системы телеконференций, покрытия беспроводной сети и других сценариев.

Сильная способность обработки бизнеса

◇Поддержка конфигурации доступа, магистрального и гибридного портов.

◇Поддержка IEEE 802.1Q VLAN. Пользователи могут разделить VLAN в соответствии со своими потребностями.

◇Поддержка протокола производственного дерева STP/RSTP/MSTP, устранение циклов уровня 2 и реализация резервного копирования ссылок.

◇Поддержка статическогоИ динамическое агрегирование для эффективного увеличения пропускной способности канала, балансировки нагрузки, резервного копирования каналов и повышения надежности канала.

◇Поддержка IGMP Snooping V1/V2/V3 для удовлетворения требований к мультитерминальному видеонаблюдению высокой четкости и доступу к видеоконференцсвязи.

◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR и SP WRR.

◇Поддержка ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений, а также предоставление гибких политик управления доступом безопасности.

Безопасность

◇Поддержка изоляции портов и подавления широковещательного шторма порта.

◇Поддержка функции четырехкратной гибкой комбинированной привязки порта IP MAC VLAN.

◇Поддержка аутентификации 802.1X для обеспечения функций аутентификации для компьютеров LAN и управления статусом авторизации контролируемых портов в соответствии с результатами аутентификации.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

◇Удобная для пользователя панель может отображать состояние устройства с помощью светодиодного индикатора PWR, SYS, Link, L/A и PoE.

◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

ЛегкоО & МУправление

◇Поддержка мониторинга ЦП, мониторинга памяти, обнаружения Ping и определения длины кабеля.

◇Поддержка HTTPS, SSHV1/V2 и других методов шифрования, что делает управление более безопасным.

◇Поддержка RMON, системного журнала и статистики трафика портов для облегчения оптимизации и преобразования сети.

◇Поддержка LLDP для облегчения системы управления сетью для запроса и оценки состояния связи канала.

◇Поддержка управления веб-сетью, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet и других разнообразных методов управления и обслуживания.

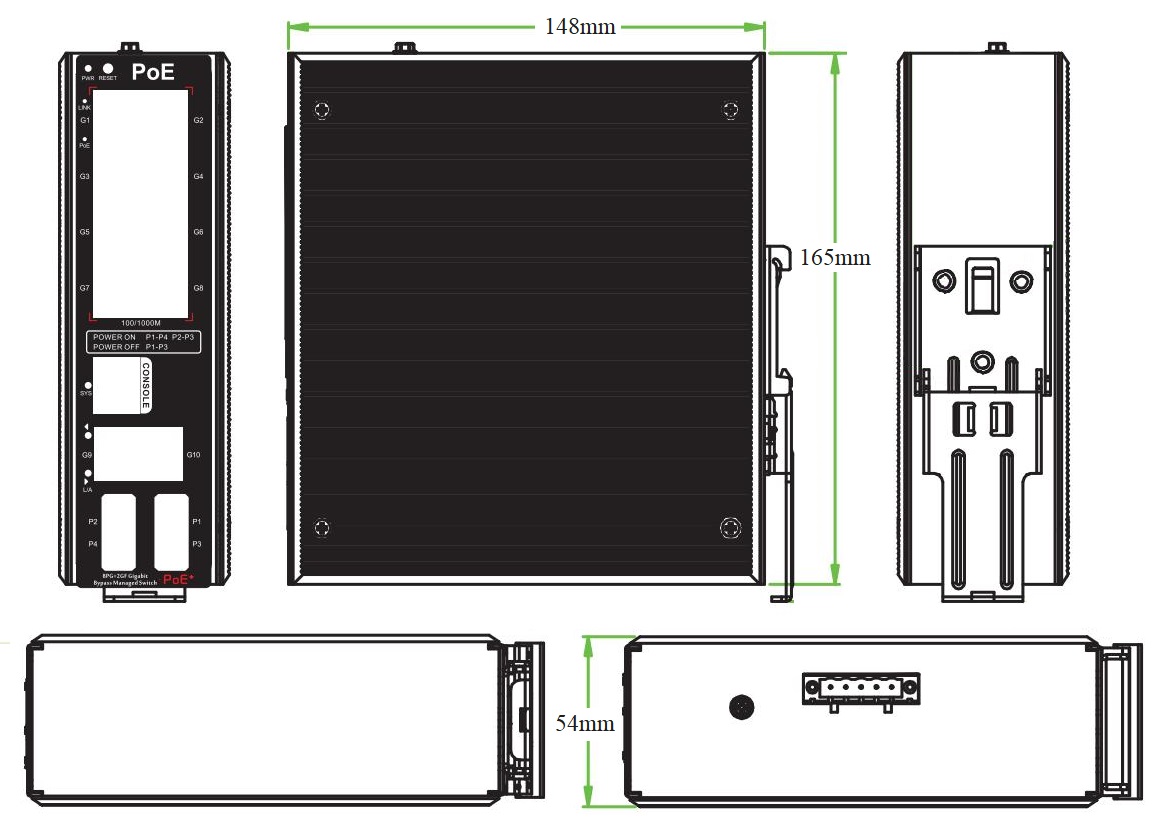

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS33010PFM-BY	L2 + управляемый обход промышленного PoEКоммутатор с 8 портами RJ45 10/100/1000M и2 оптоволоконных порта SFP восходящей линии связи 100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	120 Вт/240 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	10-портовыйГУправляемый igabit обходной промышленный коммутатор PoE	1	СET
	RJ45-DB9 Кабель адаптера	1	ПК
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
Оптический модуль 1,25G	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-T-G-SC	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения.	ПК
	2613-Р-Г-СК	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения.	ПК

ИСТОЧНИК ПИТАНИЯ

Продукт

Модель

Описание

Единица

120W DIN-рейка промышленного питания

GWS-DP120-48

DIN-рейка 120 Вт единый комплект выходного источника питания

Входное напряжение: AC100V-240V 50-60 Гц, 2,3 А

Выходное напряжение: DC48V, 2.5A

Рабочая температура: от-40 ℃ до 70 ℃

ПК

240 Вт DIN рейка промышленного питания

GWS-DP240-48

DIN-рейка 240 Вт единый комплект выходного источника питания

Входное напряжение: AC100V-240V 50-60 Гц, 3,0 А

Выходное напряжение: DC48V, 5.0A

Рабочая температура: от-40 ℃ до 70 ℃

ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель

Описание

ОНВ-IPS33006ПФМ-ПО

Л2 + управляемый обход промышленного оптоволоконного коммутатора PoE с2*100/1000M восходящих оптоволоконных порта SFPИ4 порта RJ45. 10/100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33010PFM-BY
Характеристики интерфейса
ИсправленоПOrt	2 установленных байпасных порта стекловолокна 1 * порт RS232 консоли (115200,N,8,1) 2 порта SFP восходящего соединения 100/1000Base-X (данные) 8 портов PoE 10/100/1000Base-T (данные/питание) 2 комплекта V , V-резервных портов питания постоянного тока (промышленный терминал Phoenix 5P)

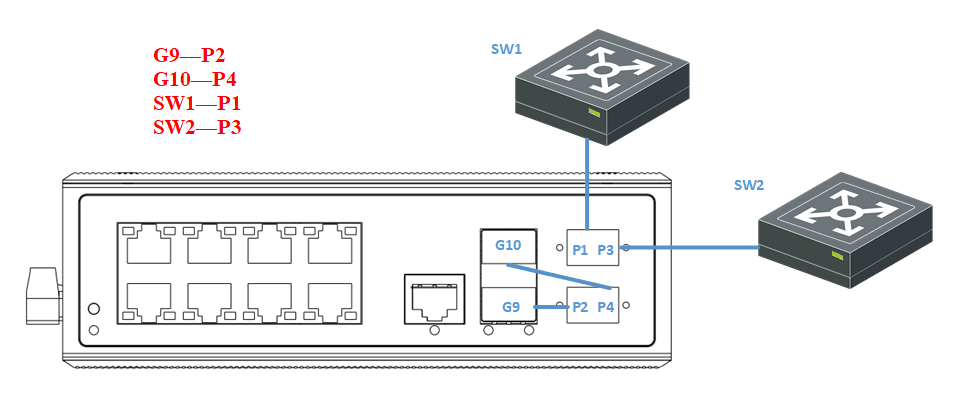

Байпасный оптический порт	Включение питания: P1-P4 взаимосвязь, P2-P3 взаимосвязь Выключение питания: P1-P3 сквозной
Порт Ethernet	Порт 1-8 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3, 4,5 UTP (≤ 100 метров) 100BASE-TX: 5 часов UTP (≤ 100 метров) 1000BASE-T: Cat5e через часы UTP (≤ 100 метров)
Порт оптического волокна	По умолчанию не включает оптический модуль оптических модулей (опционально одномодовый/многомодовый, одноволоконный/двухволоконный). ЛК)
Оптический кабель/расстояние	Многомодовый: 850 нм/0-500 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Тип управления сетью	L2
Сетевые подключения	IEEE 802. 3 BAS-T, IEEE 802. 3i 10Base-T, IEEE 802. 3u 100Base-TX, IEEE 802. 3ab 1000Base-T, IEEE 802. 3z 1000Base X, IEEE 802. 3х
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Переключение емкости	20 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	14,88 Мбит/с
ЦП (Гц)	500 м
DRAM	1G
Вспышка	128 м
МАК	8 К
Буферная память	4 м
Джамбо рамка	10 К
Светодиодный индикатор	PoE: PoE (зеленый), порт оптоволокна: L/A (зеленый), питание: PWR (желтый), система: SYS (желтый), сеть: Link (желтый)
PoE & Электропитание
Порт PoE	Порт 1-8
Управление PoE	Отображение рабочего состояния PoE, порт PoE вкл/выкл
Пин электропитания	1/2 (+) 3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	В режиме ожидания <6 Вт, полная нагрузка af<120 Вт, при <240 Вт
Входное напряжение/интерфейс	DC48-57V, 5P промышленный терминал феникса, поддержка защиты от обратного хода.
Электропитание	Нет, опционный 48V/120W или 48V/240W промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40 ° C ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ° C ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	16514854 мм
Вес нетто/брутто	0,9 кг/1,1 кг

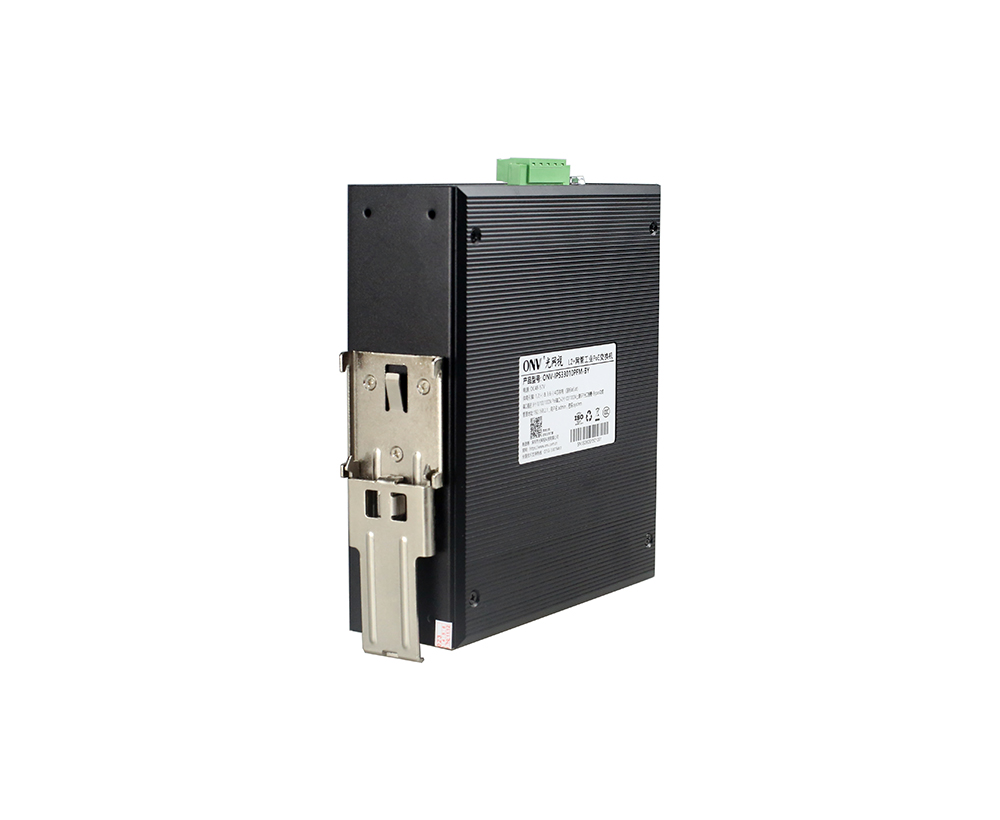

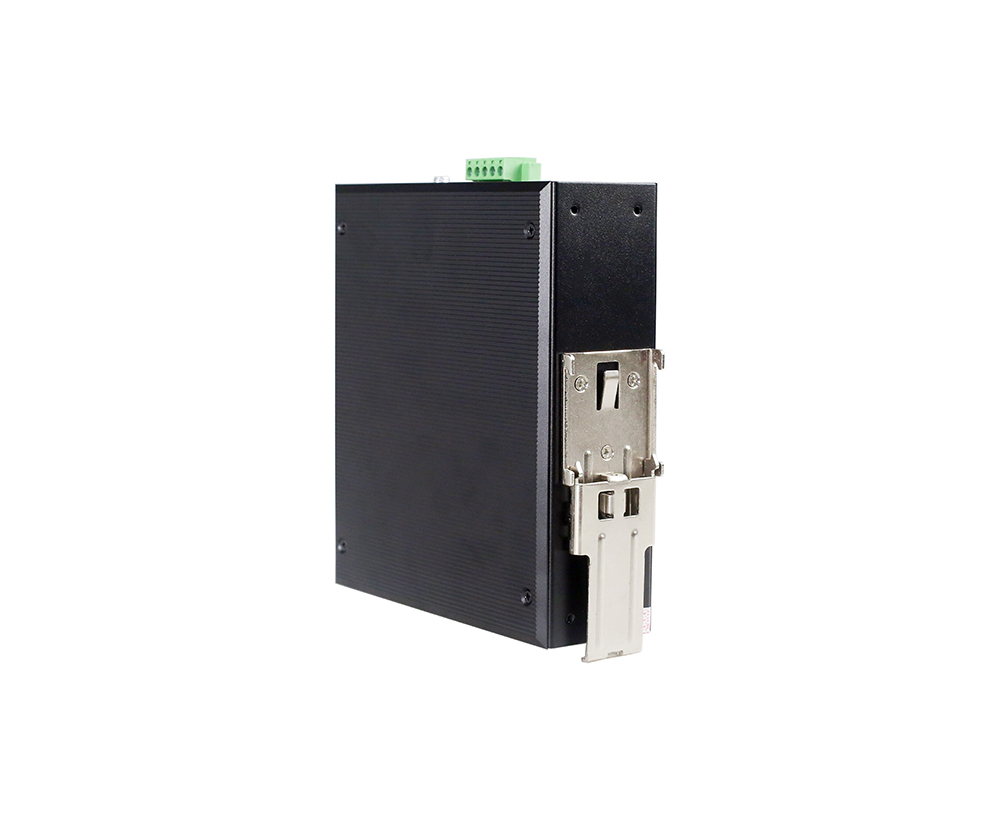

Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/ CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ Уровень защиты: IP40, молниезащита: 6KV 8/20us IEC61000-4-4 (EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача):10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
ММеханическийПКанты	IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)
Сертификация	CCC, маркировка CE, реклама, CE/LVD EN62368-1, FCC Part 15, класс A, RoHS
Гарантия	5 лет,Пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Управление потоком IEEE 802.3x (полный дуплекс) Управление трафиком порта в реальном времени (интервал потока) Подавление шторма вещания на основе скорости порта Ограничение скорости трафика сообщений на входящих и исходящих портах, мини-гранулярность составляет 16 Кбит/с и макс. 1 Гбит/с
Функция L3	Статическая маршрутизация IPV4/маршрутизация по умолчанию, максимум 128 записей Управление сетью L2, протокол ARP макс. 1024 записи
Vlan	Конфигурация портов Access, Trunk, Hybrid 4K VLAN на основе порта, IEEE802.1q, VLAN на основе протокола
Агрегация портов	Динамическая агрегация LACP, статическая агрегация, максимум 5 групп агрегации и 8 портов на группу.
Связующего дерева	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Многоадресный	Многоадресная VLAN, быстрый выход, IGMP Snooping v1/v2/V3, макс. 1024 группы многоадресной рассылки
Зеркальное отображение портов	Двунаправленное зеркалирование данных на основе порта
QoS	Diff-Serv QoS, Знак приоритета/Замечание Механизм планирования очереди (SP, WRR, SP WRR) 8 * выходных очередей каждого порта, сопоставление приоритетов 802,1 p/DSCP Фильтрация пакетов на основе потока, перенаправление на основе потока, ограничение скорости на основе потока
СКЛ	Выдача ACL на основе порта, ACL на основе порта и VLAN Фильтрация пакетов от L2 до L4, соответствие первому сообщению 80 байт. Предоставьте ACL на основе MAC, MAC-адреса назначения, источника IP, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.
Безопасность	Проверка ARP, Anti-DoS атака, привязка IP-MAC-VLAN-порта Аутентификация по адресу AAA и RADIUS, IEEE802.1X и MAC Управление широковещательным штормом, резервное копирование данных хоста, защита источника IP Черные дыры Mac, иерархическое управление пользователями и защита паролем SSH 2,0, SSL, изоляция портов, ограничение скорости сообщений ARP, ограничение обучения MAC
DHCP	DHCP-клиент, DHCP-слежка, DHCP-сервер
Управление	Управление веб-сетью (HTTPS),Часы ntp Управление загрузкой и загрузкой файлов FTP, TFTP Журнал работы системы, проверка состояния кабеля, обнаружение пинга Проверка статуса использования ЦП в реальном времени, SNMP V1/V2/V3 Протокол обнаружения канала уровня (LLDP), восстановление одним щелчком мыши ONV-NMS управление кластером платформы (LLDP SNMP) Консоль/Telnet/ SSH2.0, конфигурация командной строки CLI
Система	Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
