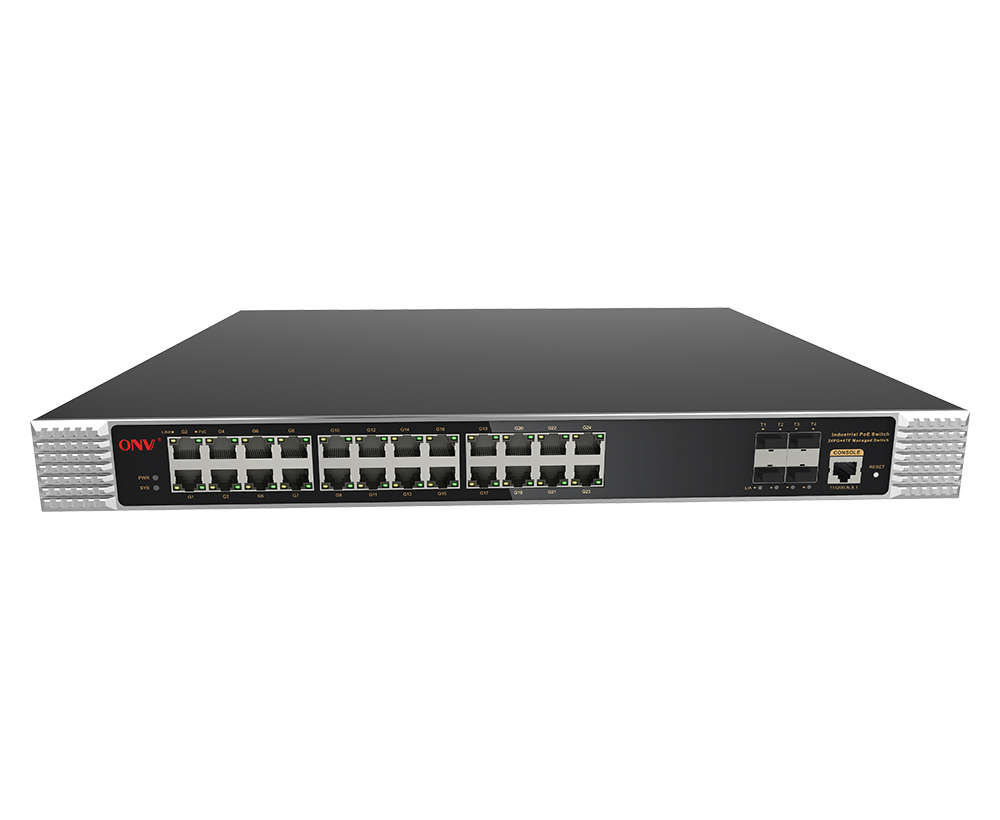

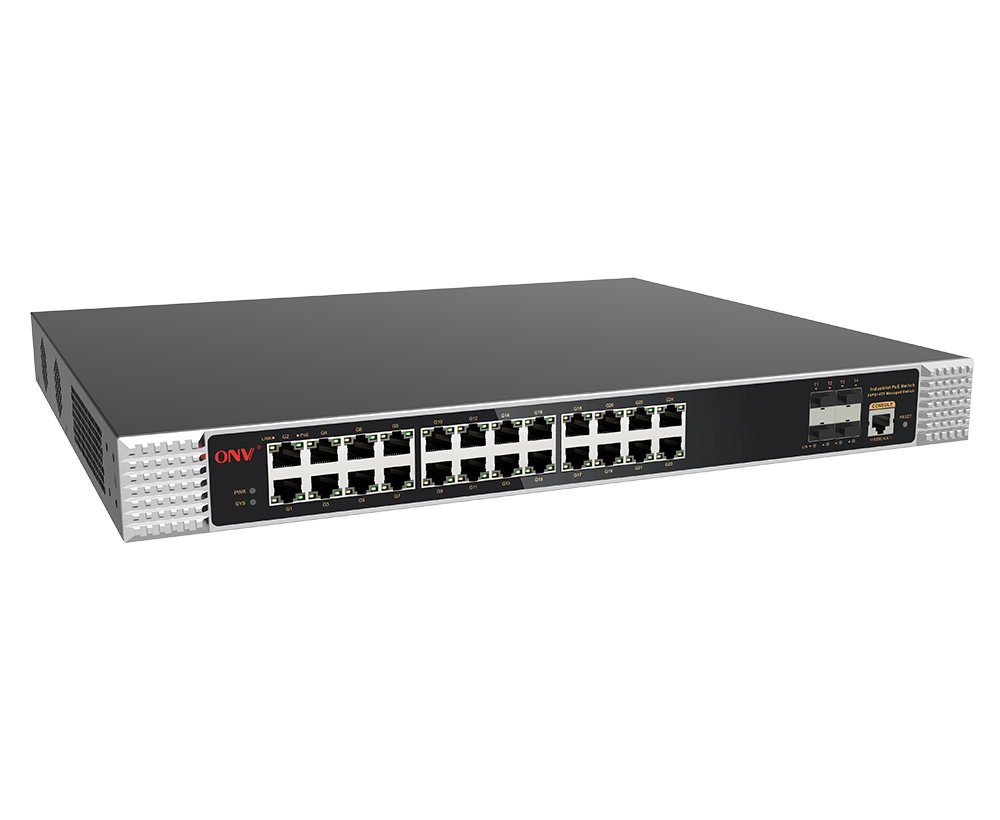

Uplink 10G 28-портовый управляемый L3 промышленный коммутатор PoE

Модель： ONV-IPS58028PFM

Управляемый L3 промышленный коммутатор PoE с портами RJ45 24*10/100/1000M и оптоволоконными портами SFP восходящей линии связи 4*1/10G. Порт 1-24 может поддерживать стандарт IEEE 802,3 af/at PoE. Это встроенный блок питания 2*400 Вт и стандартная установка шкафа 1U/19 ”.

Я хочу сделать запрос

Обзор
Техническая спецификация

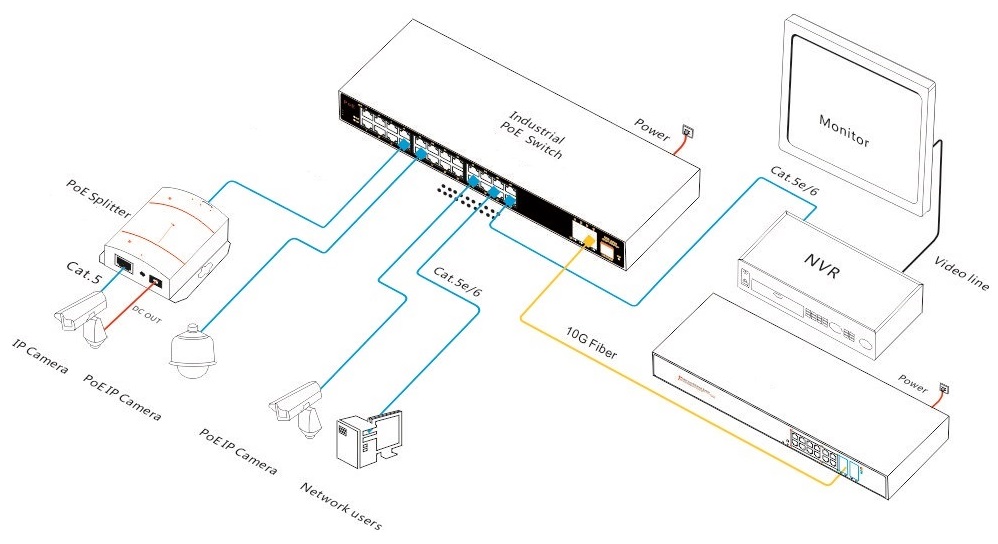

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS58028PFM-это промышленный коммутатор PoE, управляемый восходящей линкой связи 10G, независимо разработанный ONV. Он имеет 24*10/100/1000Base-T адаптивные порты RJ45 и 4*1/10GВосходящийSFP + оптоволоконные порты. Порт 1-24 может поддерживать IEEE 802,3Стандарт af/at PoE и мощность одного порта PoE достигает 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на POE оконечное оборудование, такое как беспроводная точка доступа, IP-камера, VoIP и промышленные датчики, через сетевой кабель, и соответствует сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуальных перевозок, железнодорожного транзита, энергетики, горнодобывающей, нефтяной и промышленной сфер, таких как судоходство, металлургия и строительство экологически чистой энергии, образуя экономичную, стабильную и надежную сеть связи.

ONV-IPS58028PFM имеет L3Функция сетевого управления, поддерживает управление IPV4/ IPV6,ДДинамический/Статическая маршрутизация пересылка, Полный механизм защиты безопасности, идеальная политика ACL/ QoS и богатые функции VLAN для легкого управления и обслуживания. Он поддерживает несколько протоколов сетевого резервирования STP/ RSTP/ MSTP (<50 мс) и (ITU-T G.8032) ERPS (<20 мс) для улучшения резервного копирования каналов и надежности сети. Когда односторонняя сеть выходит из строя, связь может быть быстро восстановлена, чтобы обеспечить бесперебойную связь важных приложений. В соответствии с потребностями приложений управление блоками питания PoE, управление портами, управление адресами маршрутизации, управление потоком портов, разделение VLAN, IGMP, политика безопасности и другие конфигурации служб приложений выполняются через Web, CLI, SNMP, Telnet и другие методы управления сетью.

ОСОБЕННОСТЬ

Гигабитный доступ, uplink 1/10G SFP + оптоволоконный порт

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе обратного давления.

◇Поддержка гигабитного порта RJ45 и комбинации оптоволоконных портов uplink 1/10G SFP +, что позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Управление сетью PoE, реализация распределения питания порта PoE, настройка приоритетов, просмотр состояния питания порта, планирование времени и т. Д.

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇24 порта * 10/100/1000Base-T RJ45, отвечающих потребностям мониторинга безопасности, системы телеконференций, покрытия беспроводной сети и других сценариев.

◇Приоритетная система для порта PoE, она будет сначала подавать питание на порт с высоким уровнем приоритета, когда бюджет мощности недостаточен, и избегать переработы устройства.

Безопасность

◇Изоляция порта и штормовой контроль.

◇IP MAC-порт VLAN четырехкратная гибкая комбинированная функция привязки.

◇Аутентификация 802.1X обеспечивает функции аутентификации для компьютеров локальной сети и контролирует состояние авторизации контролируемых портов в соответствии с результатами аутентификации.

Сильные возможности обработки бизнеса

◇Поддержка кольцевой сети ERPS и STP/ RSTP/ MSTP для устранения петель уровня 2 и реализации резервного копирования ссылок.

◇Поддержка IEEE802.1Q VLAN, пользователи могут гибко разделять конфигурации VLAN, Voice VLAN и QinQ в соответствии со своими потребностями.

◇Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала, балансировки нагрузки, резервного копирования каналов и повышения надежности каналов.

◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR и SP WRR.

◇Поддержка ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений, а также предоставление гибких политик управления доступом безопасности.

◇Поддержка протокола многоадресной рассылки IGMP SnoopingV1/V2/V3 IGMP для удовлетворения требований к мультитерминальному видеонаблюдению высокой четкости и доступу к видеоконференционному обслуживанию.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

◇Блок питания собственной разработки, высокая избыточность, обеспечивающий долгосрочную и стабильную выходную мощность PoE.

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR, SYS, Link и PoE.

◇Низкое энергопотребление, вентилятор, металлический корпус из оцинкованной стали и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

Простое управление O & M

◇Поддержка управления кластером платформы NMS.

◇Поддержка мониторинга ЦП, мониторинга памяти, обнаружения Ping и определения длины кабеля.

◇Поддержка RMON, системного журнала и статистики трафика портов для облегчения оптимизации и преобразования сети.

◇Поддержка HTTPS, SSLV3, SSHV1/V2 и других методов шифрования, что делает управление более безопасным.

◇Поддержка LLDP для облегчения системы управления сетью для запроса и оценки состояния связи канала.

◇Поддержка управления веб-сетью, командной строки CLI (консоль, Telnet), SNMP (V1/V2/V3) и другого разнообразного управления и обслуживания.

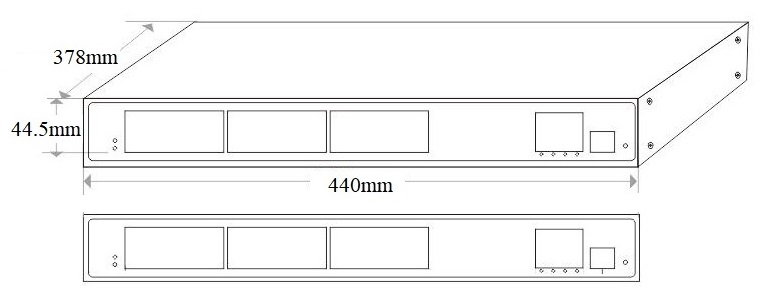

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Встроенный блок питания.
ONV-IPS58028PFM	Управляемый L3 промышленный коммутатор PoE с портами RJ45 2410/100/1000M и оптоволоконными портами SFP + 41/10G. Порт 1-24 может поддерживать стандарт IEEE 802,3 af/at PoE. Это встроенный резервный двойной источник питания и стандартная установка шкафа 1U/19 ”.	2*400 Вт
ONV-IPS58028PFM-at		2*600 Вт
Примечание:Оптический модуль в комплект не входит и его необходимо приобретать отдельно.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	28-портовый 10G управляемый восходящей линкой промышленный коммутатор PoE	1	Набор
	RJ45-DB9 АдаптерСВозможность	1	ПК
	Кабель питания переменного тока	1	ПК
	Монтажные комплекты (подвесное ухо)	1	Набор
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 г Оптический модуль	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-T-G-SC	Промышленный оптический модуль SFP, 1,25 г, одномодовый одноволоконный TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения.	ПК
	2613-Р-Г-СК	Промышленный оптический модуль SFP, 1,25 г, одномодовый одноволоконный TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения.	ПК
10G Оптический модуль	6630-G	Промышленный оптический модуль SFP, многорежимное двойное волокно 850 нм 10G, дальность передачи: 300 м, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	7832-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 10G 1310 нм, дальность передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	7832-33-G

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS58028PFM	ONV-IPS58028PFM-at
Характеристики интерфейса
Фиксированный порт	2 * AC100-240V входные порты Порт переключателя сигнала тревоги отказа питания (НЕПОСТУПНОСТЬ) 1 * порт RS232 консоли (115200, N, 8,1) 41/10G восходящий кабель SFP + оптоволоконные порты (данные) 24 порта PoE 10/100/1000Base-T (данные/питание) 2 DC48-57V входные порты (поддержка защиты от обратной полярности)
Порт Ethernet	Порт 1-24 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e/6 или новее UTP (≤ 100 метров)
Порт оптического волокна:	Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модуль (опционный одиночн-режим/мульти-режим, одиночное волокно/модуль двойного волокна оптически. ЛК)
Расширение порта оптического волокна	Расширение оптического модуля Turbo Overclocking 2,5G и кольцевая сеть.
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, 850 нм/0-300 м (10G), одиночный режим: 1310 нм/0-40 км, 1550 нм/0-120 км.
Параметры чипа
Тип управления сетью	L3
Сетевой протокол	IEEE 802. 3 10BASE-T, IEEE 802. 3i 10Base-T, IEEE 802. 3u 100Base-TX, IEEE 802. 3ab 1000Base-T, IEEE 802. 3z 1000Base-X, IEEE 802. 3ae 10GBase-LR/SR, IEEE 802. 3х
Режим переадресовки	Хранить и пересылать(Полный)ТИранСПит)
Коммутационная способность	128Гбит/с(Не блокирующий)
ЭкспедированиеСкорость @ 64 байт	95,23Мппс
ЦПУ	800 м
DRAM	1G
ВСПЫШКА	128 м
МАК	16К
Буферная память	12 м
ДжамбоФРама	12 К
Светодиодный индикатор	Питание: PWR (желтый), Система: SYS (желтый), Сеть: Link (желтый), PoE: PoE (зеленый), Порт оптоволокна: L/A (зеленый)
Переключатель сброса	Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.
PoE & Электропитание
Порт PoE	Порт 1-24
ПOЕУправление	Отображение рабочего состояния PoE, вкл/выкл порт PoE, распределение питания af/at
Пин электропитания	1/2 ( ) 3/6(-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 af/at
Общее PWR/входное напряжение	2*400 Вт/ (AC100-240V)	2*600 Вт/(AC100-240V)
Потребляемая мощность	В режиме ожидания <20 Вт, полная нагрузка <380 Вт	В режиме ожидания <22 Вт, полная нагрузка <600 Вт
Электропитание	Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 5,0 А	Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 6,6 А
Входной порт питания	Порт переключателя сигнализации, 2 * входные порты переменного тока, 2 * DC48-57V входные порты Конструкция порта питания с двойным входом: приоритет источника питания переменного тока для поддержки защиты от обратного подключения и автоматическое переключение на подключение постоянного тока при сбое питания.
Физический параметр
Операция Темп/Влажность	-40 ° C ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ° C ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	44037844,5 мм
Вес нетто/брутто	5,4 кг/6,2 кг	6,2 кг/7,0 кг
Установка	Настольный шкаф, 1U/19”
Сертификация & Гарантия
Молниезащита	IEC61000-4-3 (RS): 10 В/м (80-1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV Уровень защиты: IP30, молниезащита: 6KV 8/20us IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
ММеханическийПКанты	IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)
Сертификация	Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Управление потоками портов в реальном времени (интервал потока) Подавление шторма вещания на основе скорости порта Оптически диагноз в реальном времени модуля ДДМИ СФП порта цифровой Порт EEE Green Ethernet Энергосберегающая конфигурация и просмотр состояния Управление потоком IEEE 802.3x (полный дуплекс), механизм защиты от исключений портов Ограничьте скорость входящего и исходящего пакетного трафика, мини-гранулярность составляет 16 Кбит/с, а максимальная-1 Гбит/с.
Функция L3	IPV4/ IPV6 VRRP, макс. 255 группа IPV4/ IPV6 VLANIF порт, макс. 128 записей Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 Статический маршрут IPV4/ IPV6/маршрут по умолчанию, max128 записей Динамическая маршрутизация IPV4, RIPv1/v2, OSPFv2, маршрутизация 4000 записей Протокол NG, макс. 1000 записей, протокол ARP, макс. 1000 записей Функция управления сетью L3, управление двойным стеком IPV4/ IPV6 IPV6 динамическая маршрутизация OSPFv3, RIPng, управление IPV6, маршрутизация 1000 записей Маршрутизация и пересылка L3, поддержка связи между различными сегментами сети и различными VLAN
Vlan	VLAN на основе MAC, VLAN на основе протокола Протокол GVRP VLAN, конфигурация порта доступа, магистральный, гибридный (4K) VLAN на основе порта, IEEE 802.1q, Voice VLAN, конфигурация QinQ
ПортАGgregation	Динамическая агрегация LACP, статическая агрегация, максимум 14 групп агрегации и максимум 8 портов на группу.
Связующего дерева	Защита STP BPDU, фильтрация BPDU и пересылка BPDU СТП(IEEE802.1d),РСТП(IEEE802.1w),МСТП(IEEE802.1s)
Кольцевая сеть ERPS	ERPS, время восстановления менее 20 мс, ITU-T G.8032
Многоадресный	MLD Snooping, многоадресная VLAN Быстрый выход пользователя, MVR (Multicast VLAN Регистрация) IGMP Snooping v1/v2/v3 и не более 1024 групп многоадресной рассылки
Зеркальное отображение	Двунаправленное зеркалирование трафика для базовых портов Поддерживает зеркалирование от 1 до нескольких, поддерживает сеансы до 4 портов
QoS	Ограничение скорости на основе потока, перенаправление на основе потока Алгоритм планирования очереди (SP, WRR, SP WRR) Фильтрация пакетов на основе потока, 8 * выходных очередей каждого порта 802,1 p/ DSCP сопоставление приоритетов, Diff-Serv QoS, Знак приоритета/примечание
СКЛ	Распределение ACL на основе порта и VLAN L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.
Безопасность	Проверка подлинности IEEE802.1X на основе порта SSL гарантирует безопасность передачи данных Четырехъядерная функция привязки портов IP MAC VLAN Предел обучения MAC-адресу, MAC-адрес черная дыра Функция предохранителя источника ИП, аттестация ААА & РАДИУС
