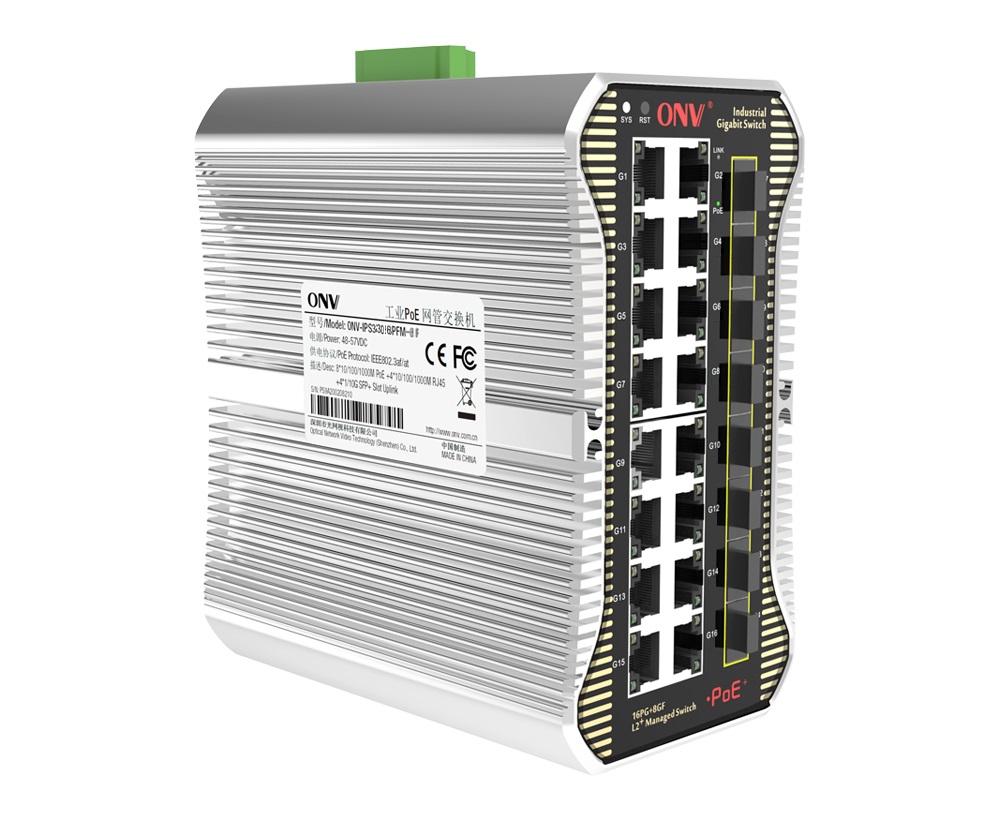

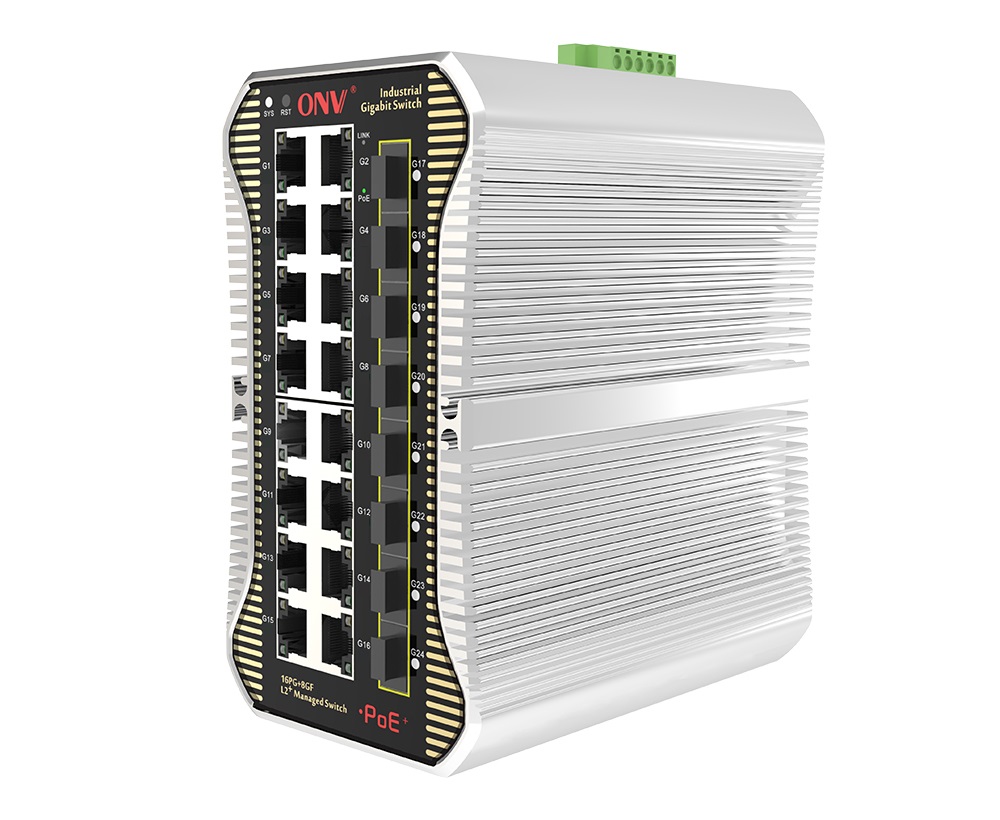

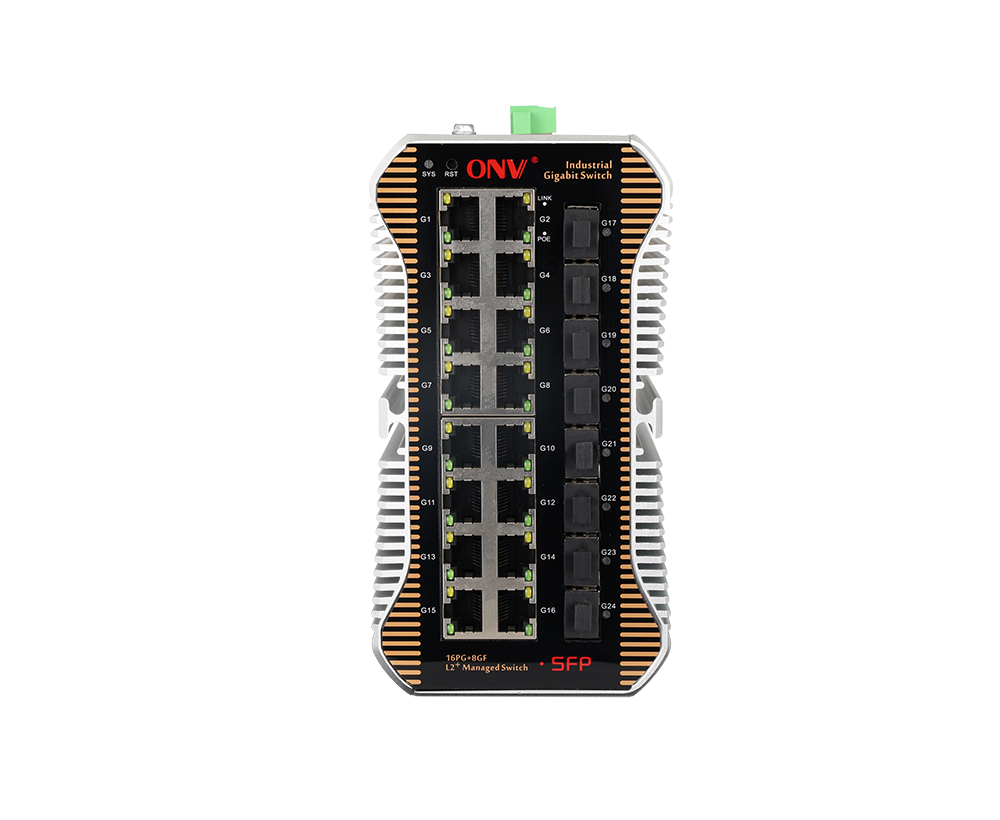

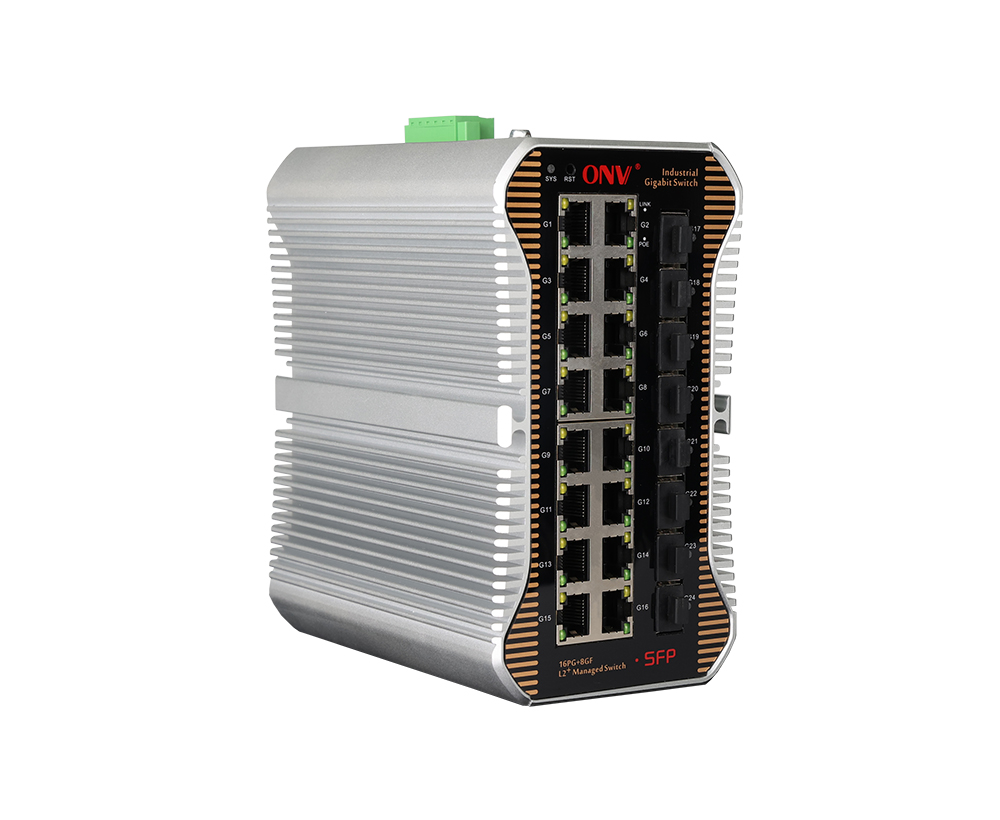

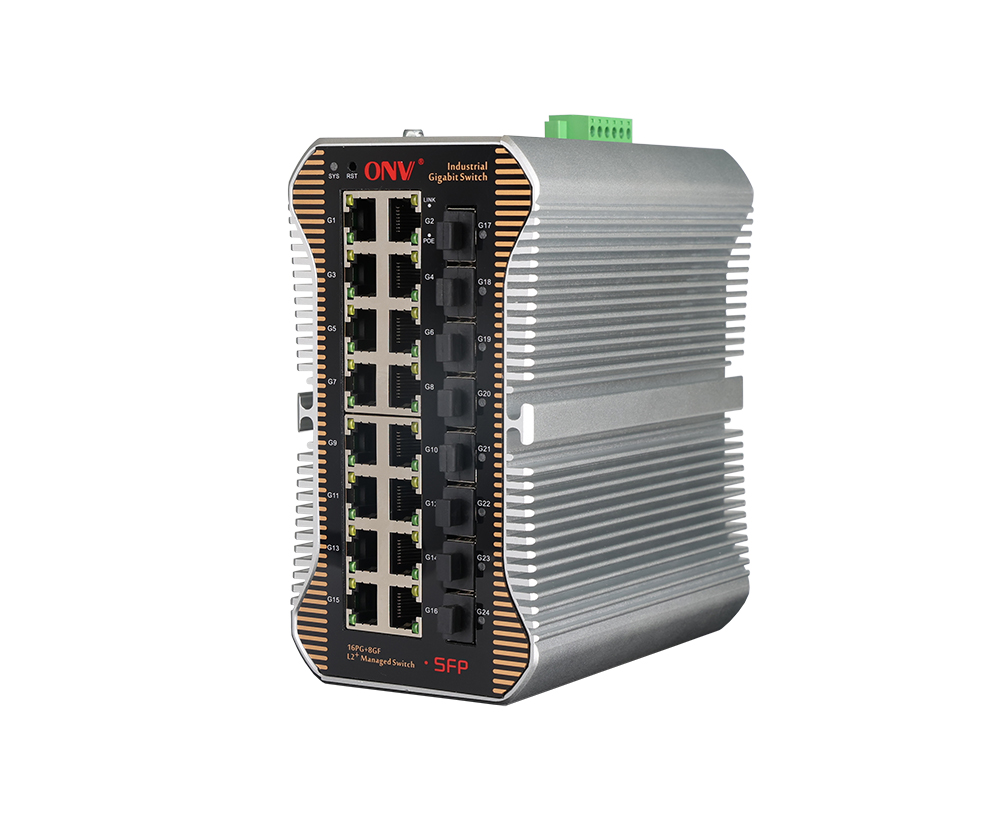

Гигабитный 24-портовый управляемый L2 промышленный коммутатор PoE-Промышленный коммутатор PoE

Гигабитный 24-портовый управляемый L2 промышленный коммутатор PoE

Модель： ONV-IPS33024PFM-8F

L2 управляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 16*10/100/1000M и 8 портов SFP восходящей линии связи 100/1000M. Порт 1-16 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

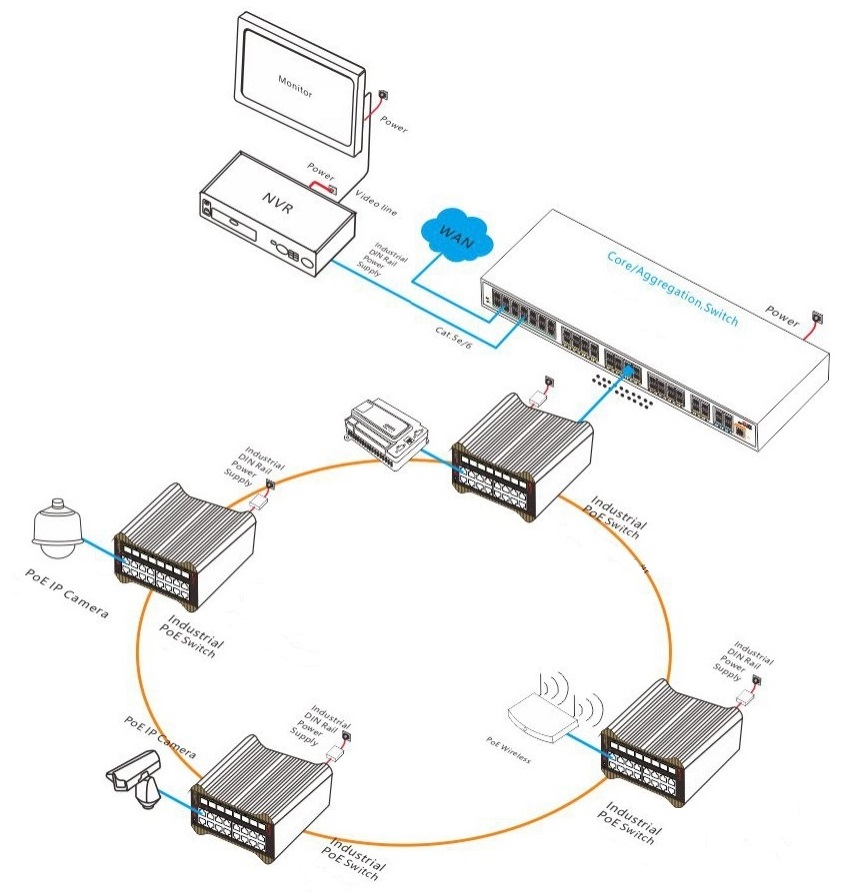

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS33024PFM-8F-этоГIgabit управлял промышленным оптоволоконным коммутатором PoE, независимо разработанным ONV. Он имеет 16*10/100/1000Base-TАдаптивныйПорты RJ45 и 8*100/Оптоволоконные порты SFP 1000Base-X. Порт 1-16 может поддерживать стандарт IEEE 802,3 af/at PoEИ SIngle-port PoE мощностью до 30 Вт.Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камеры, телефоны VoIP и промышленные датчики, через сетевой кабель, и соответствовать сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуальных перевозок, железнодорожного транзита, электроэнергетики, горнодобывающей промышленности, металлургии и зеленой энергетики, промышленных сцен, таких как строительство, создавая экономическую и стабильную сеть связи.

ONV-IPS33024ПФМ-8ФИмеет функцию сетевого управления L2 + для поддержки управления IPV4/ IPV6, статической пересылки маршрута, полного механизма защиты безопасности, полной политики ACL/QoS и богатых функций VLAN для легкого управления и обслуживания. Поддерживает несколько протоколов сетевого резервирования STP/RSTP/MSTP (<50 мс) и (ITU-T G.8032) ERPS (<20 мс) для улучшения резервного копирования и надежности сети. Связь может быть быстро восстановлена при сбое односторонней сети. Обеспечьте бесперебойную связь для важных приложений. В соответствии с потребностями приложений управление источником питания PoE может выполняться через Web, CLI, SNMP, Telnet и т. Д., И могут выполняться конфигурации приложений, такие как управление портами, управление адресами маршрутизации, управление потоком портов, разделение VLAN, IGMP и политики безопасности.

ОСОБЕННОСТЬ

Гигабитный доступ

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе обратного давления.

◇ПоддерживаетГигабит RJ4545Комбинация порта и порта СФП, которая позволяет потребители гибко построить сеть для того чтобы отвечать потребностямы различных сценариев.

Интеллектуальный источник питания PoE

◇Управление сетью PoE, реализация распределения питания порта PoE, настройка приоритетов, просмотр состояния питания порта, планирование времени и т. Д.

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇Порт PoE поддерживает механизм приоритета. Когда оставшейся мощности недостаточно, приоритет отдается мощности порта с высоким приоритетом, чтобы избежать перегрузки устройства.

◇16 *Порты 10/100/1000Base-T RJ45 поддерживают питание PoE, что соответствует требованиям к питанию PoE для мониторинга безопасности, систем промышленной автоматизации, покрытия беспроводной сети и других сценариев.

Сильная способность обработки бизнеса

◇Поддержка кольцевой сети ERPS и STP/ RSTP/ MSTP для устранения петель уровня 2 и реализации резервного копирования ссылок.

◇Поддержка IEEE802.1Q VLAN, пользователи могут гибко разделять конфигурации VLAN, Voice VLAN и QinQ в соответствии со своими потребностями.

◇Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала, балансировки нагрузки, резервного копирования каналов и повышения надежности каналов.

◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR и SP WRR.

◇Поддержка ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений, а также предоставление гибких политик управления доступом безопасности.

◇Поддержка протокола многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференционному обслуживанию.

Безопасность

◇Изоляция порта и штормовой контроль.

◇IP MAC-порт VLAN четырехкратная гибкая комбинированная функция привязки.

◇Аутентификация 802.1X обеспечивает функции аутентификации для компьютеров локальной сети и контролирует состояние авторизации контролируемых портов в соответствии с результатами аутентификации.

Стабильно и надежно

◇ССС, СE, FCC, RoHS.

◇Удобная для пользователя панельМожет отображать состояние устройства с помощью светодиодного индикатора PWR,SYS, Ссылка,Л/А,ИПОЭ.

◇Низкое энергопотребление,Корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

ЛегкоО & МУправление

◇Поддержка мониторинга ЦП, мониторинга памяти, обнаружения Ping и определения длины кабеля.

◇HTTPS, SSLV3, SSHV1/V2 и другие методы шифрования более безопасны в управлении.

◇RMON, системный журнал и статистика трафика портов удобны для оптимизации и трансформации сети.

◇LLDP удобен для системы сетевого управления для запроса и оценки состояния связи канала.

◇Поддержка различных методов управления и обслуживания, таких как управление веб-сетью, командная строка CLI (консоль, Telnet), SNMP (V1/V2/V3), Telnet и т. Д.

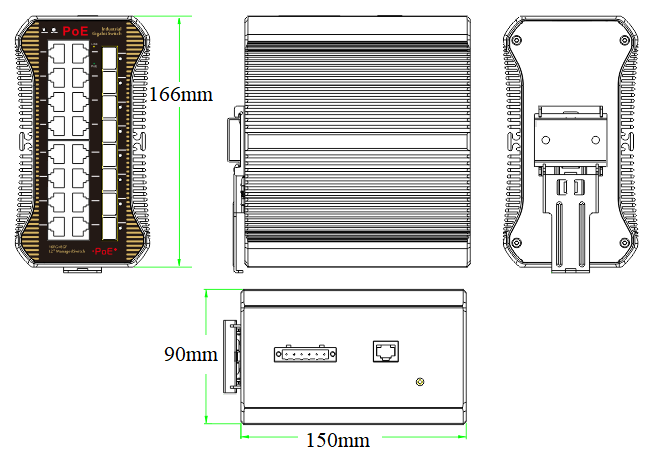

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS33024PFM-8F	L2 + управляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 1610/100/1000M и оптоволоконными портами SFP восходящей линии связи 8100/1000M. Порт 1-16 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	240 Вт/480 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	24-портовый гигабитный управляемый промышленный коммутатор PoE	1	Набор
	RJ45-DB9 Кабель адаптера	1	ПК
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
Оптический модуль 1,25G	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м,Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-G-SC	Промышленный оптический модуль SFP, одномодовый одноволоконный TX1310nm/ RX1550nm 1,25G, расстояние передачи: 20 км, SИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г-СК	Промышленный оптический модуль SFP, одномодовый одноволоконный TX1550nm/ RX1310nm 1,25G, расстояние передачи: 20 км, SИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК
Модуль питания	2633	Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45.	ПК

ИСТОЧНИК ПИТАНИЯ

Продукт

Модель

Описание

Единица

240 Вт DIN рейка промышленного питания

GWS-DP240-48

DIN-рейка 240 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 3.0A

Выходное напряжение: DC48V, 5.0A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

Промышленный блок питания 480 Вт DIN-рейка

GWS-DP480-48

DIN-рейка 480 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 5.0A

Выходное напряжение: DC48V, 10A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель	Описание
ONV-IPS33084PFM	L2 + управляемый промышленный оптоволоконный коммутатор PoE с 4 портами RJ45 10/100/1000M и 4 портами SFP восходящей линии связи 100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33108PFM	L2 + управляемый промышленный оптоволоконный коммутатор PoE с 8 портами RJ45 10/100/1000M и 2 портами SFP восходящей линии связи 100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33148PFM	L2 + управляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 1010/100/1000M и оптоволоконными портами SFP восходящей линии связи 4100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33168PFM	L2 + управляемый промышленный оптоволоконный коммутатор PoE с 8 портами RJ45 10/100/1000M и 8 портами SFP восходящей линии связи 100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS33168ПФМ-4 ГФ	L2 + управляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 1210/100/1000M и оптоволоконными портами SFP восходящей линии связи 4100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33024PFM-8F
Характеристики интерфейса
Фиксированный порт	Выключатель аварийной сигнализации отключения питания (НЕПОСТУПНОСТЬ) 1 * порт консоли RS232 (115200,N,8,1) 8 портов SFP восходящей линии связи 100/1000Base-X (данные) 16 портов PoE 10/100/1000Base-T (данные/питание) 2 комплекта V , V-резервных портов питания постоянного тока (промышленный терминал Phoenix 6P)
Порт Ethernet	Порт 1-16 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Интерфейс стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Расширение порта оптического волокна	Оптический модуль и кольцо для разгона турбины 2,5G
Оптический кабель/расстояние	Мульти режим: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Тип управления сетью	L2
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	52 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	35,71 Мпс
МАК	8 К
Буферная память	4 м
Джамбо рамка	9,6 К
Светодиодный индикатор	Питание: PWR (зеленый), Система: SYS (зеленый), Сеть: Связь (желтый), Порт оптоволокна: L/A (зеленый), PoE: PoE (зеленый)
Переключатель сброса	Да. нажмите и удерживайте 10 секунд, а затем отпустите, чтобы восстановить заводские настройки.
PoE & Электропитание
Порт PoE	Порт 1-16
Управление PoE	Конфигурация общего ограничения мощности источника питания PoE Задержка запуска питания, конфигурация приоритета выхода PoE порта Планирование работы и времени PoE, отображение рабочего состояния порта PoE Распределение выходной мощности PoE порта, вкл/выкл PoE, распределение мощности af/at
Пин электропитания	1/2(+) 3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	В режиме ожидания <15 Вт, полная нагрузка af<240 Вт, при <480 Вт
Входное напряжение/интерфейс	DC48-57V, терминал 6П промышленный Феникс, поддерживает анти -- обратную защиту
Электропитание	Нет, дополнительный промышленный источник питания 48V/240W или 48V/480W
Физический параметр
Операция Темп/Влажность	-40 ° C ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ° C ~ 85 ° C, 5% ~ 95% относительной влажности Без конденсации.
Размер (Д * Ш * В)	16615090 мм
Вес нетто/брутто	2,1 кг/2,3 кг

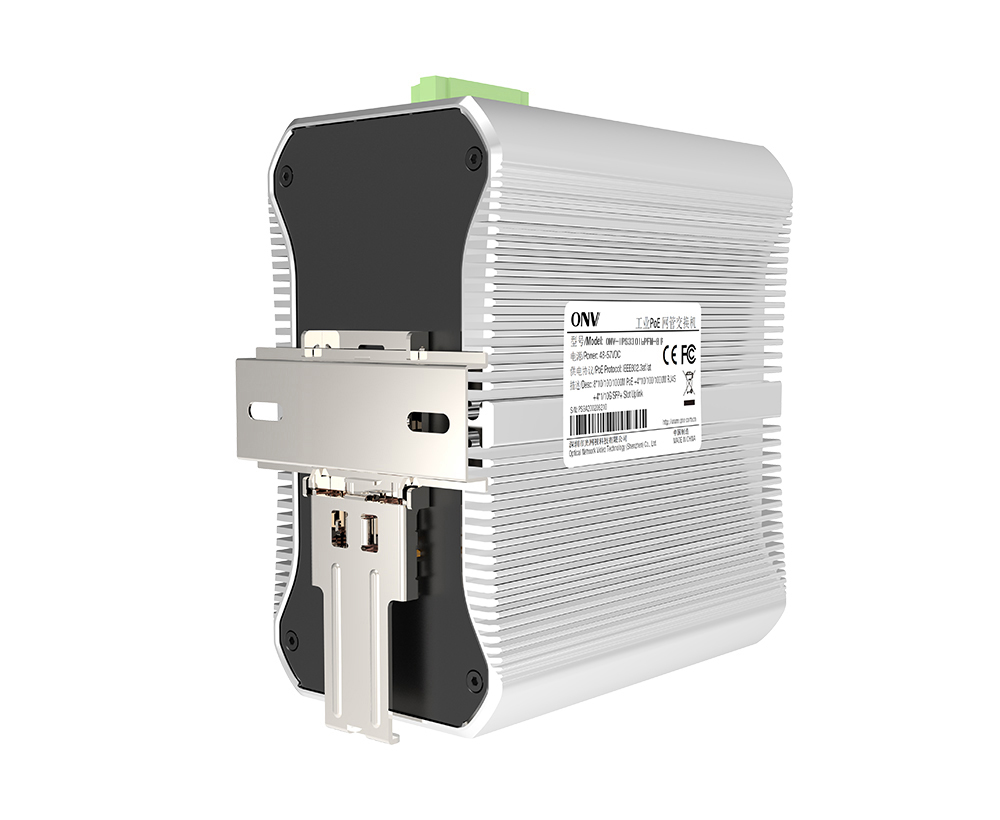

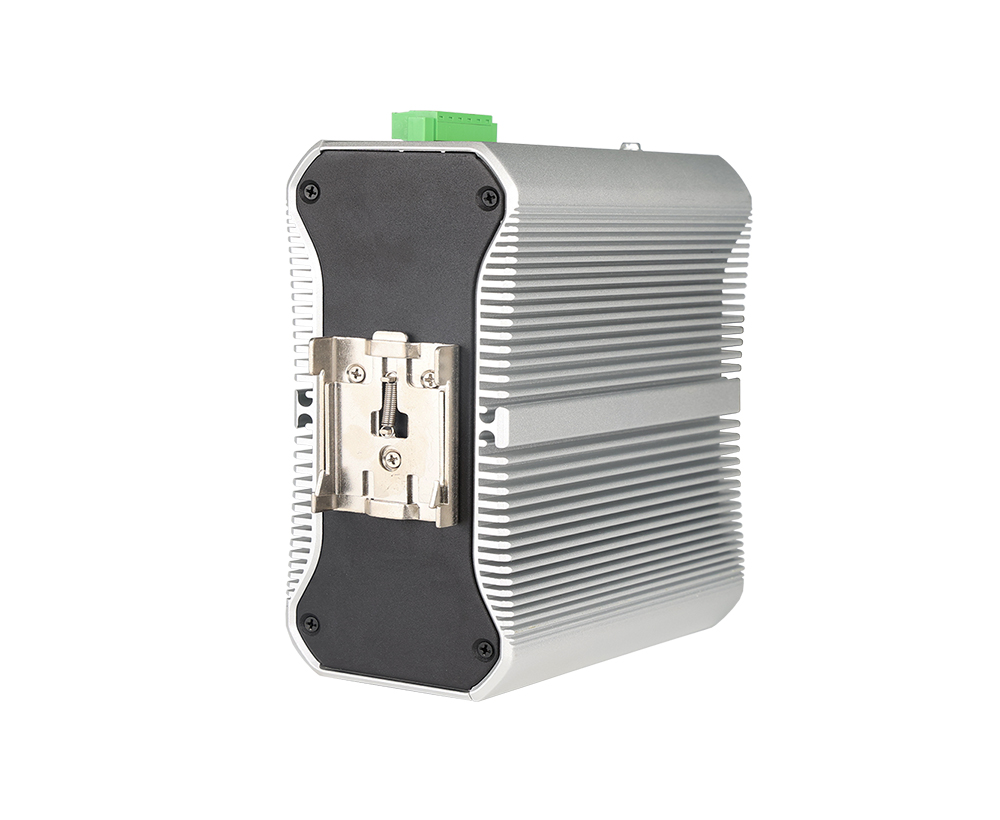

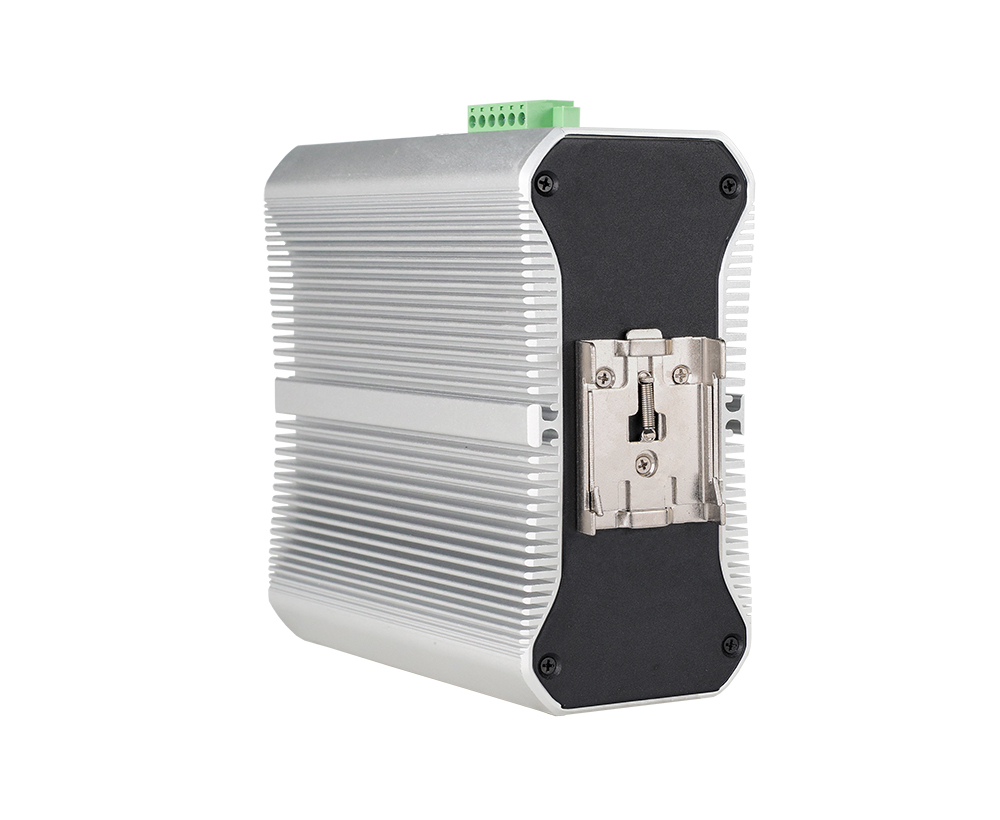

Установка	Рабочий стол, DIN-рейка 35 мм
Сертификат & гарантия
Молниезащита	IEC61000-4-3 (RS): 10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс А. IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ Уровень защиты: IP40, Светозащита: 6KV 8/20us. IEC61000-4-4(EFT): питание кабеля: ± 4 кВ, кабель передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, воздушный дисплей ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)
Сертификация	CCC, маркировка CE, реклама, CE/LVD EN62368-1, FCC Part 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Порт зеленый Ethernet Настройка энергосбережения Контроль шторма вещания на основе скорости порта IEEE802.3X (полнодуплексный), настройка температурной защиты порта Ограничение скорости потока сообщений в порту доступа, размер мини-частиц составляет 64 Кбит/с.
Функция L3	Протокол ARP макс. 1024 записи Статическая маршрутизация/маршрутизация по умолчанию до 128 записей Управление сетью L2, управление IPV4/IPV6 Маршрутизация и пересылка L3, поддержка связи между различными сегментами сети и различными VLAN
Vlan	Конфигурация портов Access, Trunk, Hybrid VLAN на основе MAC, Voice VLAN, конфигурация QinQ 4K VLAN на основе порта, IEEE802.1q, VLAN на основе протокола
Агрегация портов	LACP, Статическое агрегирование, Максимум 12 групп агрегации и 8 портов на группу.
Связующего дерева	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Кольцевой сетевой протокол	G.8032 (ERPS), не более 255 колец, макс. 1024 устройства на кольцо. Время восстановления меньше чем 20 мс
Многоадресный	MLD Snooping , Multicast VLAN, IGMP Snooping v1/v2, Макс 1024 группы многоадресной рассылки, Быстрый выход
Зеркальное отображение портов	Двунаправленное зеркалирование данных на основе порта
QoS	Перенаправление на основе потока, ограничение скорости на основе потока Фильтрация пакетов на основе потока, приоритетная отметка/примечание 8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/ DSCP Алгоритм планирования очереди (SP, WRR, SP WRR), Diff-Serv QoS
СКЛ	Выдача ACL на основе порта, ACL на основе порта и VLAN Фильтрация пакетов от L2 до L4, соответствие первому сообщению 80 байт. Предоставьте ACL на основе MAC, MAC-адреса назначения, источника IP, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.
Безопасность	SSH 2,0, SSL, изоляция портов, ограничение скорости сообщений ARP Иерархическое управление пользователями и защита паролем Сертификация AAA, RADIUS и TACACS, лимит обучения MAC Аутентификация IEEE802.1X и MAC-адресов, проверка ARP IP-MAC-VLAN-привязка портов, Anti-DoS атака, защита источников IP Управление трансляцией шторма, резервное копирование для хост-данных, черные дыры Mac
DHCP	Клиент DHCP, обнаружение DHCP, сервер DHCP, ретрансляция DHCP
Управление	Просмотр статуса использования ЦП в реальном времени, SNMP V1/V2/V3 ONV-NMS управление кластером платформы (LLDP SNMP) Консоль/AUX модем/Telnet/ SSH2.0, конфигурация CLI Обнаружение состояния длины кабеля, часы NTP, восстановление одним ключом, LLDP Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP Обнаружение пинга, журнал работы системы, управление веб-сетью (HTTPS)
Система	Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
