10/100M 5-портовый промышленный коммутатор PoE-Промышленный коммутатор PoE

10/100M 5-портовый промышленный коммутатор PoE

Модель： ONV-IPS1005P

Неуправляемый промышленный коммутатор PoE с портами RJ45. 5*10/100M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

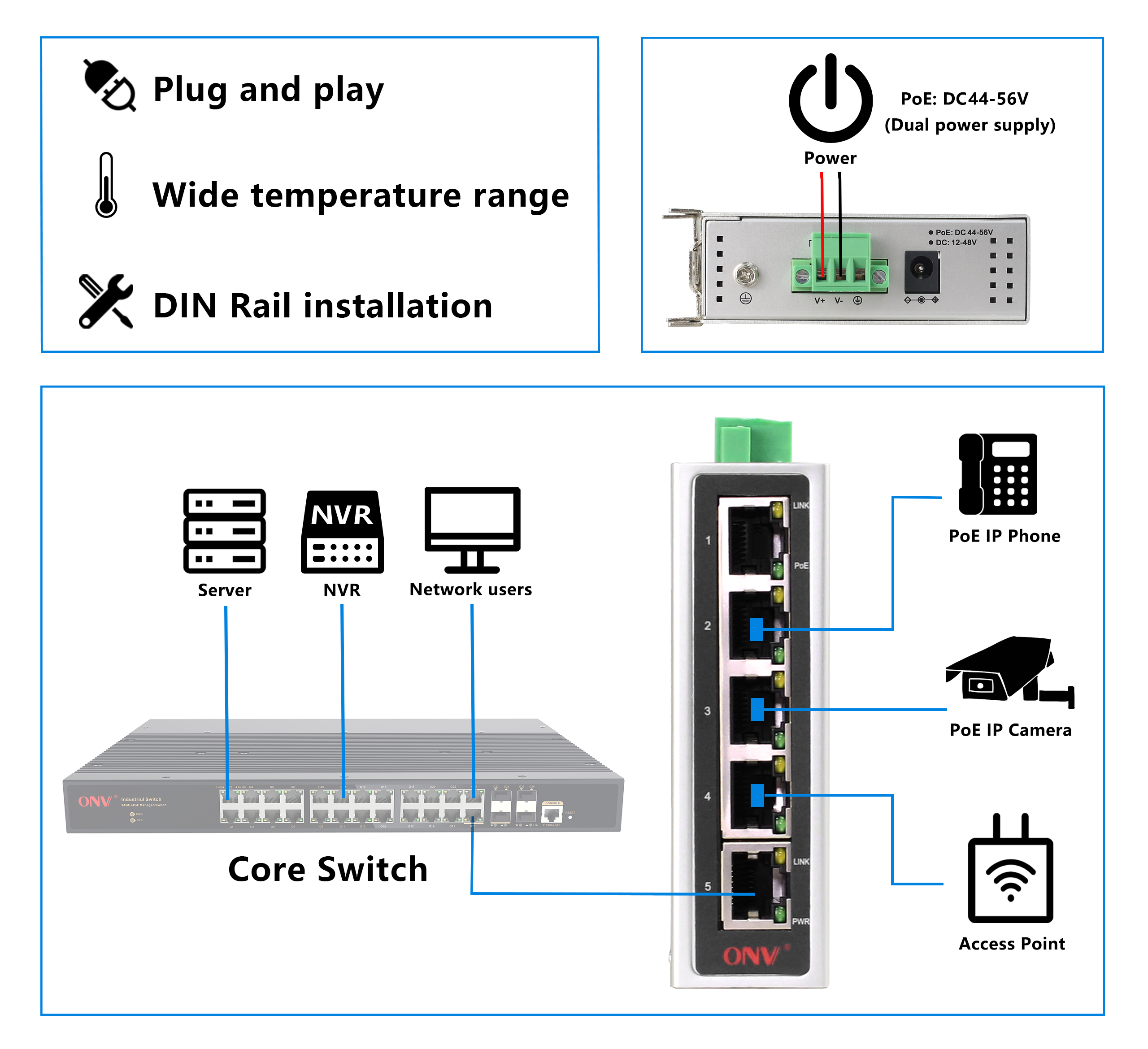

ONV-IPS1005PЭто промышленный коммутатор PoE 10/100M, независимо разработанный ONV. Он имеет 5*10/100M адаптивных портов RJ45. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, которое яУс стандарт и питание через сетевой кабель. Сетевой кабель может подавать питание на оконечные устройства PoE, такие как беспроводные точки доступа, IP-камеры и промышленные датчики. Он также соответствует сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуального транспорта, железнодорожного транзита, энергетики, горнодобывающей промышленности, нефти и морских перевозок. Промышленные сцены, такие как металлургия и зеленая энергия, строительство образуют экономически эффективную, стабильную и надежную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.

ОСОБЕННОСТЬ

Доступ 10/100M

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основе обратного давления.

◇Поддержка порта PoE 10/100M иВосходящийКомбинация портов RJ45, которая позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇4 порта 10/100Base-TX RJ45 могут поддерживать источник питания PoE для удовлетворения потребностей источников питания PoE в различных сценариях в промышленной сфере.

ССтолANDRНадежный

◇ССС,CE, FCC, RoHS.

◇Удобная для пользователя панельМожет отображать состояние устройства с помощью светодиодного индикатора PWR, Link,ИПОЭ.

◇Низкое энергопотребление, отсутствие вентилятора, алюминиевый корпус и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

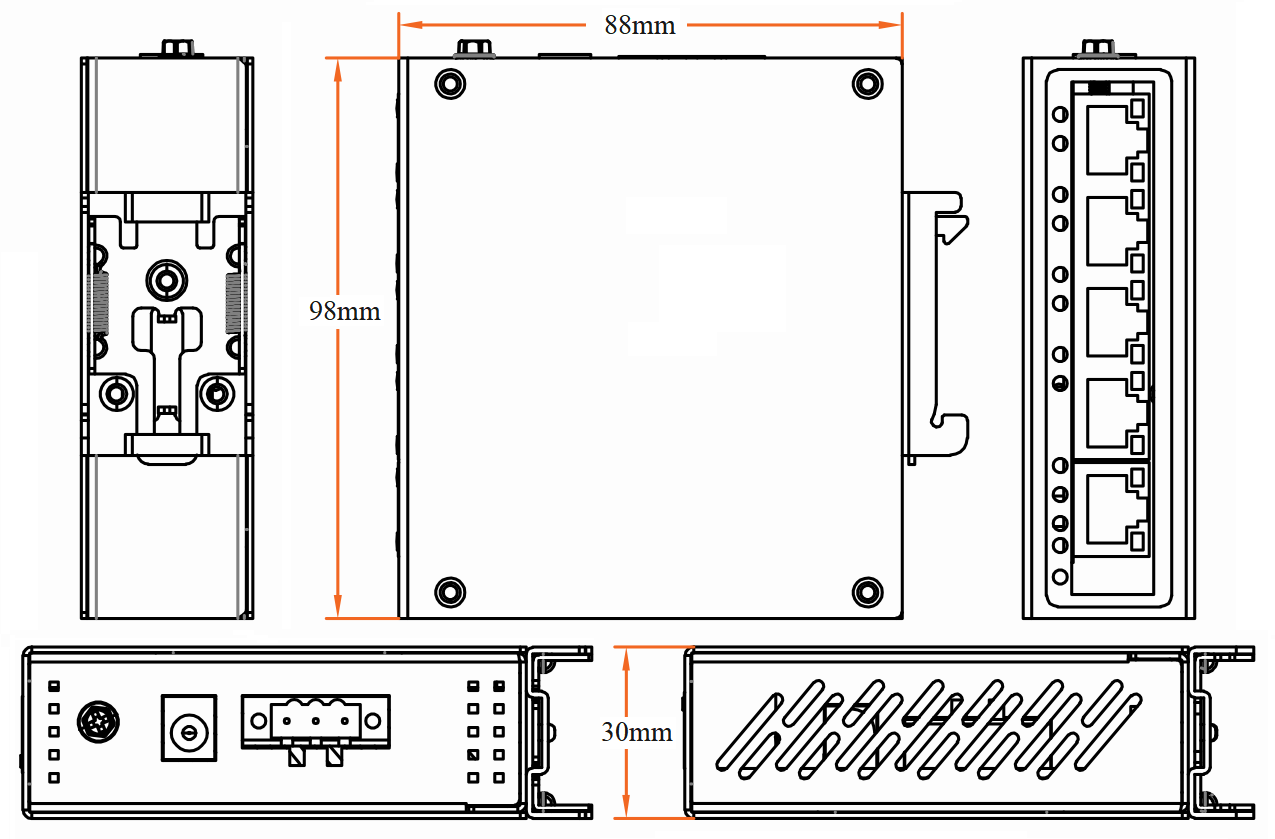

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS1005P	Неуправляемый промышленный коммутатор PoE с портами RJ45. 5*10/100M. Порт 1-4Может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.	60 Вт/120 Вт
Примечание:Блок питания в комплект не входит и его необходимо покупать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	5-портовый 10/100M промышленный коммутатор PoE	1	СET
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ИСТОЧНИК ПИТАНИЯ

Продукт	Модель	Описание	Единица
Настольный адаптер питания 65 Вт	GWS-AP65-52	Настольный 65W единый комплект выходного адаптера питания Входное напряжение: AC100V ~ 240V 50-60Hz, 1.1A Выходное напряжение: DC52V, 1.25A Рабочая температура: от-20 ℃ до + 65 ℃	ПК
110W настольный адаптер питания	GWS-AP110-52	Настольный 110W один комплект выходного адаптера питания Входное напряжение: AC100V ~ 240V 50-60Hz, 2.0A Выходное напряжение: DC52V, 2.15A Рабочая температура: от-20 ℃ до 65 ℃	ПК
60W DIN рейка промышленного питания	GWS-DP60-48	DIN-рейка 60 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60Hz, 1.0A Выходное напряжение: DC48V, 1.25A Рабочая температура: от-40 ℃ до 70 ℃	ПК
120W DIN-рейка промышленного питания	GWS-DP120-48	DIN-рейка 120 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60Hz, 2.3A Выходное напряжение: DC48V, 2.5A Рабочая температура: от-40 ℃ до 70 ℃	ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS1005P
Характеристики интерфейса
Фиксированный порт	1 порт 10/100Base-TX RJ45 (данные) 4 порта PoE 10/100Base-TX (данные/питание)
Порт Ethernet	Порт 1-5 может поддерживать автоматическое определение 10/100Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метровС) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метровС)
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Коммутационная способность	1.6Гбит/с (нетН-Блокировка)
Экспедирование Скорость @ 64 байт	0744 Мпс
МАК	1К
Буферная память	512 К
Джамбо рамка	2048 байт
Светодиодный индикатор	Мощность: PWR (Зеленый), Сеть: ссылка (желтый), PoE: PoE (Зеленый)
PoE & Электропитание
Порт PoE	Порт 1-4
Пин электропитания	1/2( ) 3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 Af/at
Потребляемая мощность	Режим ожидания <3 Вт, полная нагрузка Af <60 Вт, при <120 Вт
Рабочее напряжение	Постоянный ток44-56V, 3P промышленный терминал иПостоянный ток Джек,Поддержка защиты от обратного хода
Электропитание	Нет, дополнительный промышленный источник питания 48V/60W и 48V/120W
Физический параметр
Операция TEmp/Влажность	-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Хранение ТEmp/Влажность	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	988830 мм
Вес нетто/брутто	0,25Кг/0,35Кг
Установка	Настольный компьютер, 35 мм DINРAil
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP30 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)
Сертификация	CCC, маркировка CE, реклама, CE/LVD EN62368-1, FCC Part 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
