ОБЗОР

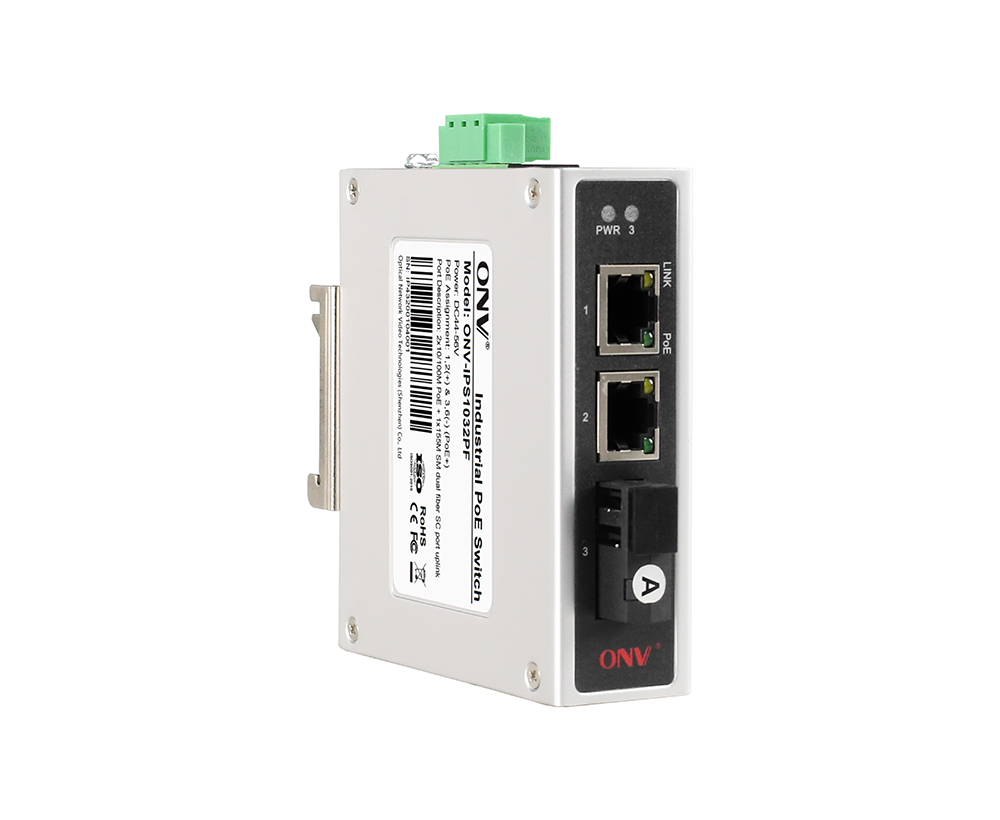

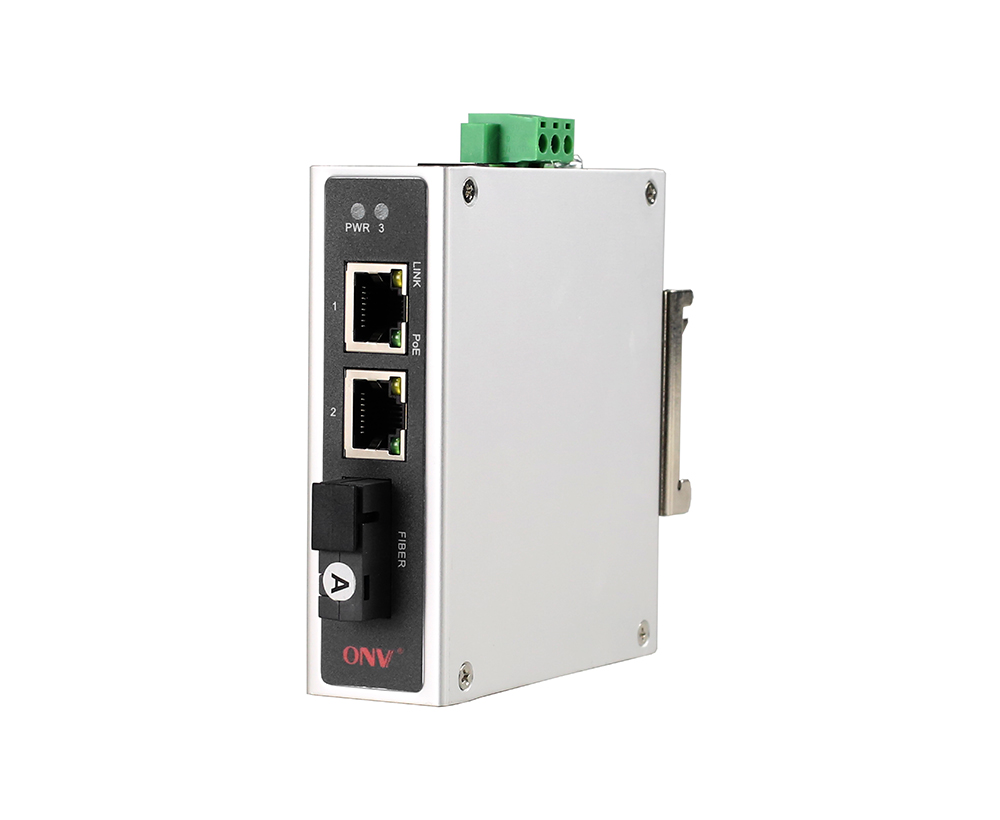

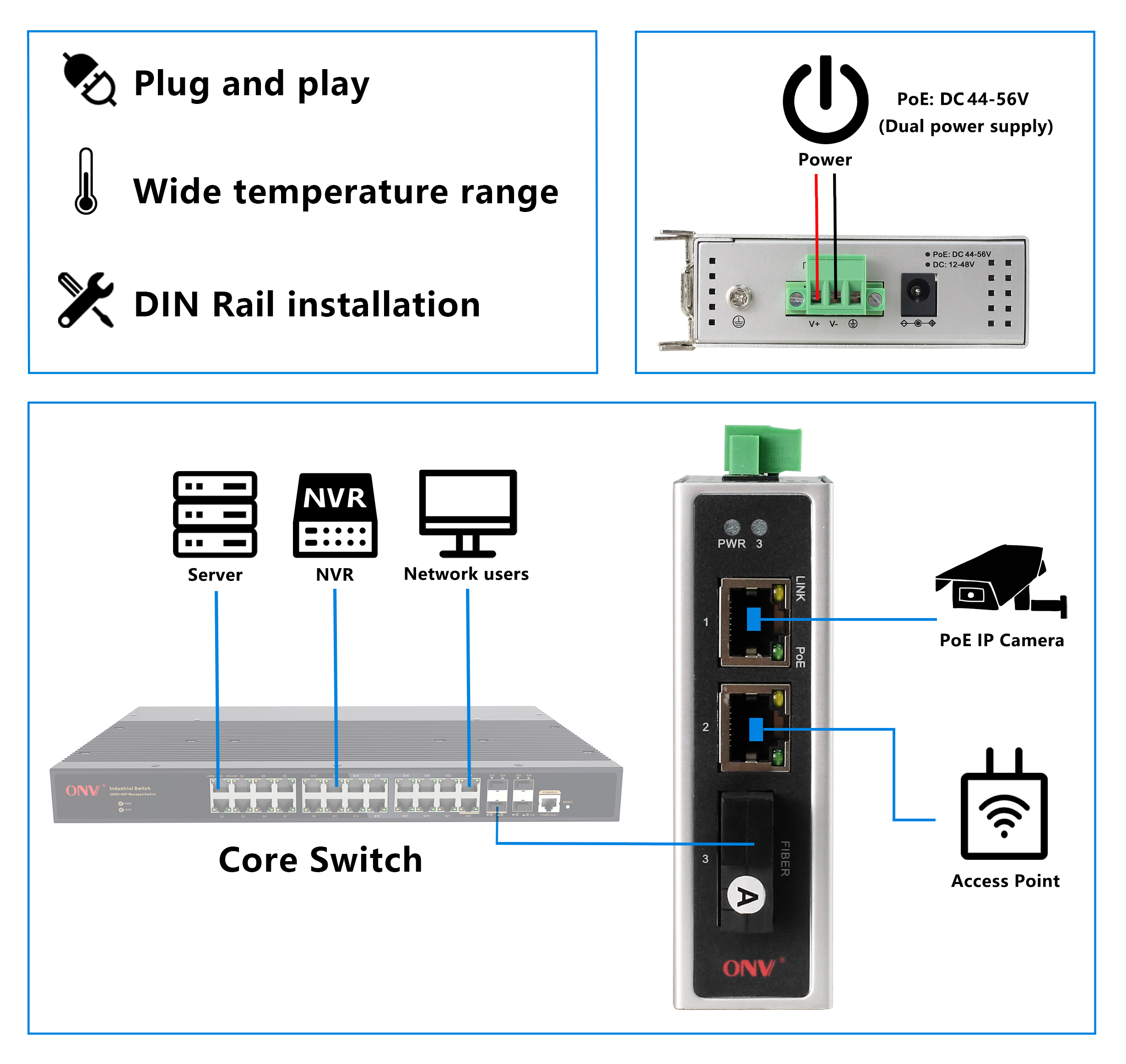

ONV-IPS1032PFПромышленный оптоволоконный коммутатор PoE 10/100MНезависимая разработка ONV. Он имеет 2*10/100M адаптивныйПорты RJ45 и 1*155 мВосходящийСКОптоволоконный порт. Порт 1-2Может поддерживать IEEE802,3Стандарт af/at PoEИ сIngle-port PoE мощностью до 30 Вт.Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Сетевой кабель может подавать питание на оконечные устройства PoE, такие как беспроводные точки доступа, IP-камеры и промышленные датчики. Он также соответствует сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуального транспорта, железнодорожного транзита, энергетики, горнодобывающей промышленности, нефти и морских перевозок. Промышленные сцены, такие как металлургия и зеленая энергия, строительство образуют экономически эффективную, стабильную и надежную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.
ОСОБЕННОСТЬ
100M RJ45 и порт SC
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основе обратного давления.
◇Поддержка комбинации портов RJ45 10/100M и оптоволоконных портов SC 155M, что позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.
СмартИсточник питания PoE
◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.
◇2* Порты 10/100Base-TX RJ45 могут поддерживать источник питания PoE для удовлетворения потребностей источников питания PoE в различных сценариях в промышленной сфере.
Стабильно и надежно
◇CCC, CE, FCC, RoHS.

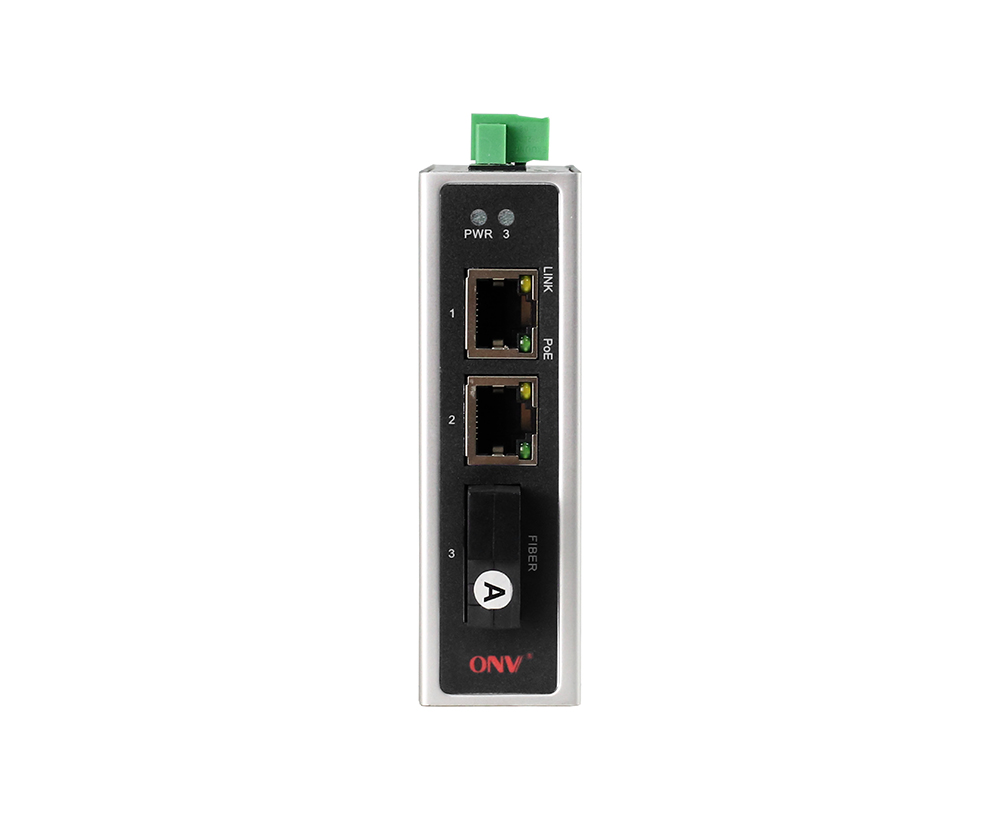

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR, Link,ИПОЭ.
◇Низкое энергопотребление, отсутствие вентилятора, алюминиевый корпус и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

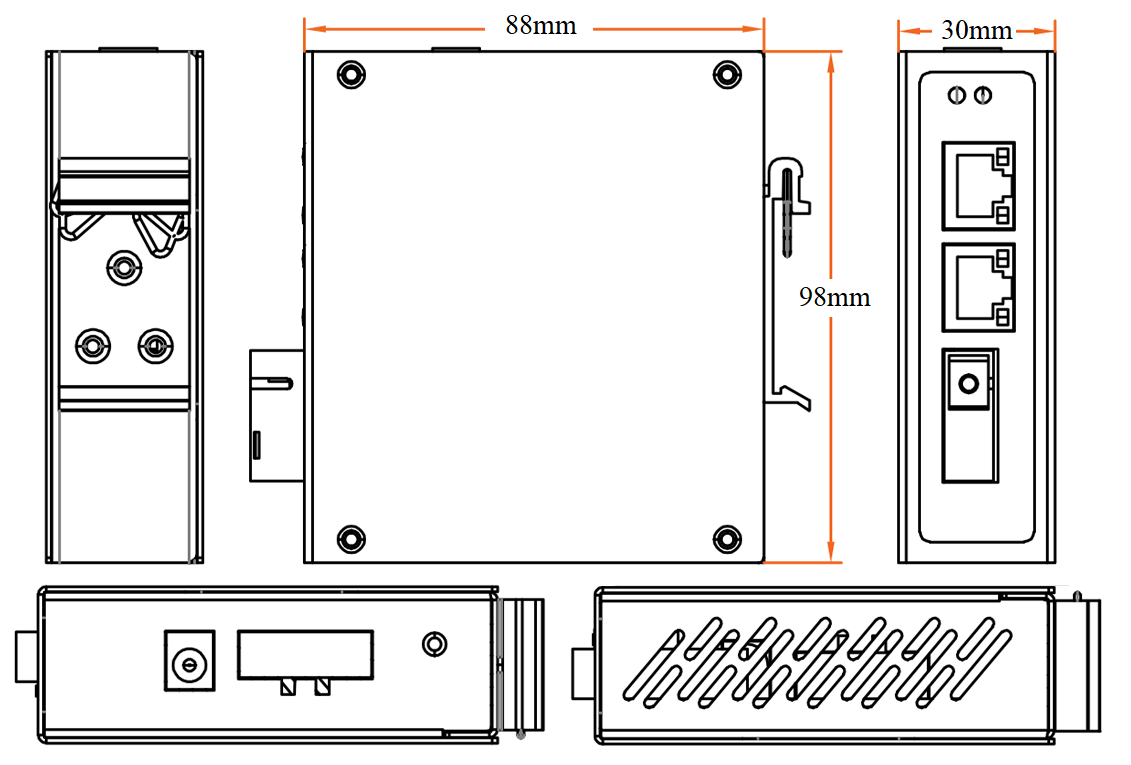

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Рекомендуемый источник питания |
|
ONV-IPS1032PF |
Неуправляемый промышленный PoEПереключатель с 2*10/100 мRJ45Порты и 1*155 мВолоконно-оптический порт SC uplink (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
36 Вт/60 Вт |
|
ONV-IPS1032PF-А |
Неуправляемый промышленный PoEПереключатель с 2*10/100 мRJ45Порты и 1*155 мПорт волокна СК уплинк (модуль одиночного волокна 1310нм/20 км оптически). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
36 Вт/60 Вт |
|
ONV-IPS1032PF-Б |
Неуправляемый промышленный коммутатор PoE с 2*10/100 мRJ45Порты и 1*155 мПорт волокна СК уплинк (модуль одиночного волокна 1550нм/20 км оптически). Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
36 Вт/60 Вт |
|
Примечание:Блок питания в комплект не входит и его необходимо покупать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
3-портовый 10/100M промышленный коммутатор PoE |
1 |
СET |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон и сертификат соответствия |
1 |
ПК |
ИСТОЧНИК ПИТАНИЯ
|
Продукт |
Модель |
Описание |
Единица |
|
36W настольный адаптер питания |
GWS-AP36-52 |
Настольный 36W один комплект выходного адаптера питания Входное напряжение: AC100V ~ 240V 50-60Hz, 0,56 A Выходное напряжение: DC52V, 0,7A Рабочая температура: от-20 ℃ до + 65 ℃ |
ПК |
|
Настольный адаптер питания 65 Вт |
GWS-AP65-52 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
ONV-IPS1032PF |
|
Характеристики интерфейса |
|
|
Фиксированный порт |
1*155 мВосходящийПорт волокна sc (Данные) 2 порта PoE 10/100Base-TX (данные/питание) |
|
Порт Ethernet |
Порт 1-2БанкаПоддержка автоматического определения 10/100Base-T(X), полная/ Полудуплексный МДИ/ MDI-X самоадаптация |
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метровС) 100BASE-TX: Cat5 или более поздняя UTP ( ≤ 100 метровС) |
|
Порт оптического волокна |
Оптический модуль-одномодовое двойное волокно 20 км, порт SC |
|
Оптический кабель/расстояние |
Мульти-Режим: 850 нм/0-550М, 1310нм/0-2 км, СIngle-Режим: 1310 нм/0-40Км, 1550нм/0-120Км. |
|
Параметр чипа |
|
|
Сетевой протокол |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3x |
|
Режим переадресовки |
Хранить и пересылать (Полная скорость провода) |
|
Коммутационная способность |
1,0 Гбит/с (нетН-Блокировка) |
|
Экспедирование Тариф @ 64 байт |
0,45 Мпс |
|
МАК |
1К |
|
Буферная память |
512 К |
|
Джамбо рамка |
2048Б |
|
Светодиодный индикатор |
Мощность: PWR (зеленый), порт волокна: 3 (зеленый),PoE: PoE (зеленый),Сеть: ссылка (желтый) |
|
PoE & Электропитание |
|
|
Порт PoE |
Порт 1-2 |
|
Пин электропитания |
1/2 ( ) 3/6 (-) |
|
Максимальная мощность на порт |
30 Вт, IEEE 802,3 Af/at |
|
Потребляемая мощность |
Режим ожидания <3Вт, полная нагрузка af<30, при <60 Вт |
|
Рабочее напряжение |
Постоянный ток44-56V, 3P промышленный терминал иПостоянный ток Джек,Поддержка защиты от обратного хода |
|
Электропитание |
Нет, опционально 48V/36W или 48V/60W промышленный источник питания |
|
Физический параметр |
|
|
Операция TEmp/Влажность |
-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации |
|
Хранение ТEmp/Влажность |
-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации |
|
Размер (Д * Ш * В) |
98*88*30 мм |
|
Вес нетто/брутто |
0,25Кг/0,35Кг |
|
Установка |
Настольный компьютер, 35 мм DINРAil |
|
Сертификация & Гарантия |
|
|
Молниезащита |
Уровень защиты: IP30 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ |
|
Механические свойства |
IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов) |
|
Сертификация |
Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS |
|
Гарантия |
5 лет, пожизненное обслуживание. |
