Гигабитный 6-портовый промышленный коммутатор PoE

Модель： ONV-IPS3064PFG

Неуправляемый промышленный коммутатор PoE с 5 портами RJ45 10/100/1000M и оптоволоконным портом SFP восходящей линии связи 1*1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

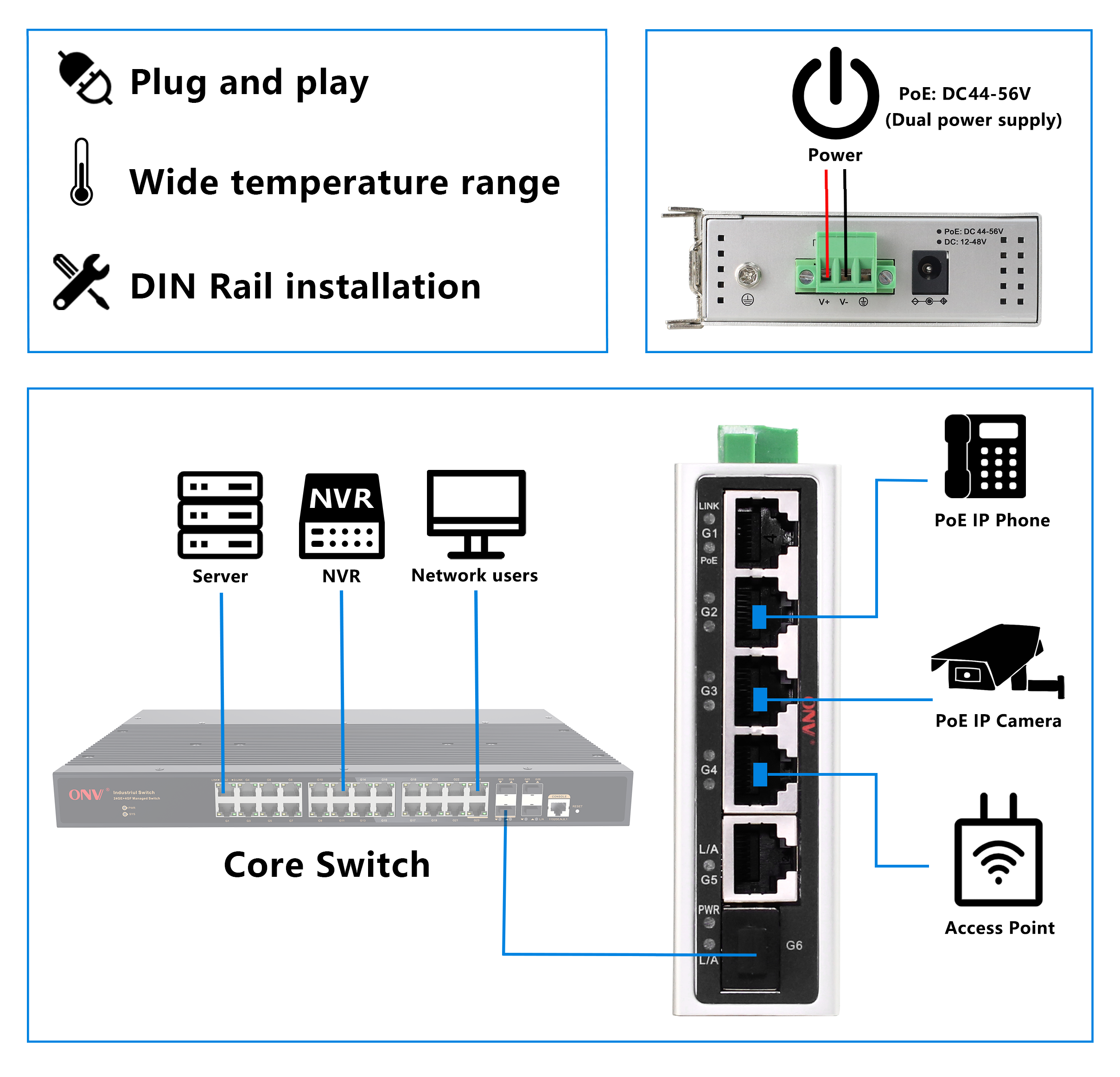

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS3064PFGЯвляется AГПромышленный оптоволоконный коммутатор igabit PoEНезависимая разработка ONV. Он имеет 5*10/100/1000Base-TАдаптивныйПорты RJ45 и 1 * 1000Base-XВосходящийПорт волокна СФП.Порт 1-4Может поддерживать IEEE802,3Стандарт af/at PoEИ сIngle-port PoE мощностью до 30 Вт.Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечные устройства PoE, такие как беспроводные точки доступа, IP-камеры и промышленные датчики, через сетевой кабель. Он также соответствует сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуального транспорта, железнодорожного транзита, энергетики, горнодобывающей промышленности, нефти и морских перевозок. Промышленные сцены, такие как металлургия и зеленая энергия, строительство образуют экономически эффективную, стабильную и надежную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.

ОСОБЕННОСТЬ

Гигабитный доступ, оптоволоконный порт SFP восходящего канала

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.

◇СПоддержкаГигабитRJ45ПортИSfp pOrtКомбинация, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

СмартИсточник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇4*10/100/1000Порты Base-T RJ45 могут поддерживать источник питания PoE для удовлетворения потребностей источника питания PoE в различных сценариях в промышленной сфере.

ССтолANDRНадежный

◇ССС,CE, FCC, RoHS.

◇Удобная для пользователя панельМожет отображать состояние устройства с помощью светодиодного индикатора PWR, Link,ИПОЭ.

◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

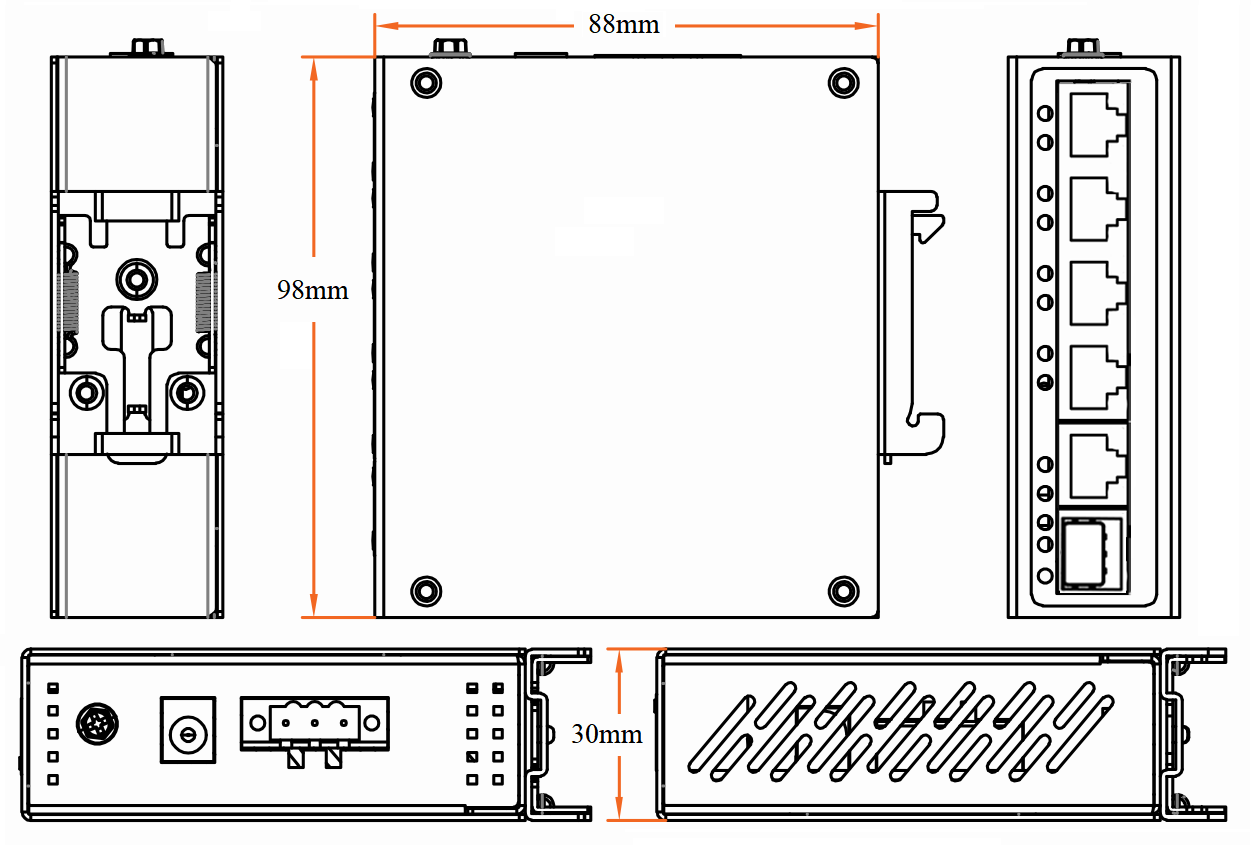

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS3064PFG	Неуправляемый промышленный коммутатор PoE с 5 портами RJ45 10/100/1000M и восходящим SFP 1*1000MВолокноПорт.Порт 1-4 может поддерживать IEEE802,3Стандарт af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.	60 Вт/120 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	6-портовыйГIgabit промышленный PoEПереключатель	1	СET
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 гОптическийМодуль	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, дальность передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-SC-G	Промышленный оптический модуль SFP, одномодовое волокно TX1310nm/ RX1550nm 1,25G, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-R-SC-G	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
МощностьМодуль	2633	Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45.	ПК

ИСТОЧНИК ПИТАНИЯ

Продукт	Модель	Описание	Единица
Настольный адаптер питания 65 Вт	GWS-AP65-52	Настольный 65W единый комплект выходного адаптера питания Входное напряжение: AC100V ~ 240V 50-60Hz, 1.1A Выходное напряжение: DC52V, 1.25A Рабочая температура: от-20 ℃ до + 65 ℃	ПК
110W настольный адаптер питания	GWS-AP110-52	Настольный 110W один комплект выходного адаптера питания Входное напряжение: AC100V ~ 240V 50-60Hz, 2.0A Выходное напряжение: DC52V, 2.15A Рабочая температура: от-20 ℃ до 65 ℃	ПК
60W DIN рейка промышленного питания	GWS-DP60-48	DIN-рейка 60 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60Hz, 1.0A Выходное напряжение: DC48V, 1.25A Рабочая температура: от-40 ℃ до 70 ℃	ПК
120W DIN-рейка промышленного питания	GWS-DP120-48	DIN-рейка 120 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60Hz, 2.3A Выходное напряжение: DC48V, 2.5A Рабочая температура: от-40 ℃ до 70 ℃	ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS3064PFG
Характеристики интерфейса
Фиксированный порт	1 * 1000Base-X uplink SFP оптоволоконный порт (данные) 1 порт RJ45 восходящей линии связи 10/100/1000Base-T (данные) 4 порта PoE 10/100/1000Base-T (данные/ Мощность)
Порт Ethernet	Порт 1-5БанкаПоддержка 10/100/1000Base-T с автоматическим распознаванием, полная/ Полудуплексный МДИ/ MDI-X самоадаптация
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метровС) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метровС) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метровС)
Порт оптического волокна	Интерфейс стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. LC).
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, 1310 нм/0-2 км, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Коммутационная способность	12 Гбит/с(Не блокирующий)
Экспедирование Скорость @ 64 байт	8,93 Мпс
МАК	2 К
Буферная память	2 м
Джамбо рамка	9,2 К
Светодиодный индикатор	Мощность: PWR (ГReen), сеть: Ссылка G1-G6 (ГРин),PoE: PoE G1-G4(ГРин),ФПорт iber: G6 (ГРин)
PoE & Электропитание
Порт PoE	Порт 1-4
Пин электропитания	1/2( ) 3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 Af/at
Потребляемая мощность	Режим ожидания <4 Вт, полная нагрузкаAF<60 Вт,При <120 Вт
Входное напряжение/интерфейс	Постоянный ток44-56V, 3P промышленный терминал иПостоянный ток Разъем питания,Поддержка защиты от обратного хода
Электропитание	Нет, опционально 48V/36W или 48V/60W промышленный источник питания
Физический параметр
Операция TEmp/Влажность	-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Хранение ТEmp/Влажность	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	988830 мм
Вес нетто/брутто	0,25Кг/0,35Кг
Установка	Настольный компьютер, 35 мм DINРAil
Сертификация & Гарантия
Молниезащита
