Гигабитный 10-портовый простой в управлении промышленный коммутатор PoE

Модель： ONV-IPS5108PFM

Простой в управлении промышленный коммутатор PoE с 2*100/1000M восходящих портов SFP волокна и 8*10/100/1000M RJ45. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение 5P Phoenix) и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

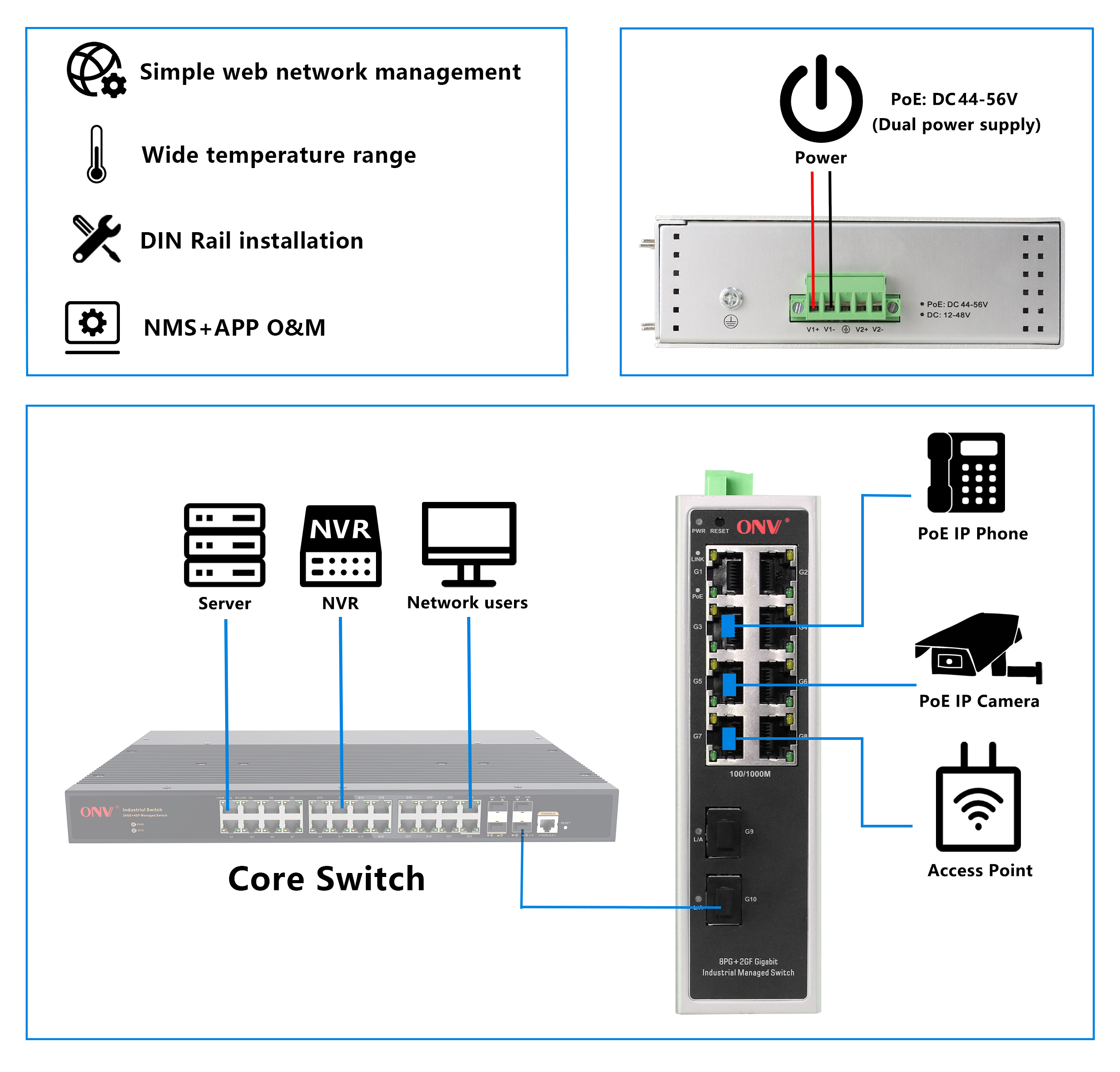

ONV-IPS5108PFM-это промышленный оптоволоконный коммутатор PoE с гигабитным управлением, независимо разработанный ONV. Он имеет 8 портов RJ45 10/100/1000Base-T адаптивных и 2 оптоволоконных порта SFP uplink 100/1000Base-X. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE и однопортовый PoE мощностью до 30 Вт. Поскольку устройство питания PoE может автоматически обнаруживать и распознавать принимающее питание оборудование, которое соответствует стандарту, и подает питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камеры, телефоны VoIP и промышленные датчики, через сетевые кабели, и соответствовать сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуальных перевозок, железнодорожного транзита, электроэнергетики, горнодобывающей промышленности, металлургии и зеленой энергетики, а также для промышленных сцен, таких как строительство, для создания рентабельной и стабильной сети связи.

ONV-IPS5108PFM может поддерживать облачную платформу управления и управление эксплуатацией и техническим обслуживанием мобильного приложения, которое может реализовывать управление топологией сети, агрегацию каналов, управление портами, управление PoE, удаленную эксплуатацию и техническое обслуживание и т. Д. Он обладает высокой надежностью, простой установкой и обслуживанием, функция быстрого переключения и несколько портов доступа, Подходит для доступа к устройствам LAN различных размеров.

ОСОБЕННОСТЬ

ГигабитAКсесс,UПлинкПорт волокна sfp

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE 802.3x и полудуплексного режима на основе обратного давления.

◇Поддержка гигабитного порта RJ45 и оптоволоконного порта SFP, что позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇Поддержка функции удаленного управления PoE, реализация удаленного включения/выключения порта PoE, проверка состояния питания порта, запрос неисправности порта PoE и т. Д.

◇8 портов 10/100/1000Base-T RJ45 могут поддерживать питание PoE для удовлетворения потребностей мониторинга безопасности, системы телеконференций, покрытия беспроводной сети и других сценариев.

Экстремальная оптимизация, минималистское приложение

◇Сигнализация неисправности в реальном времени и местоположение неисправности.

◇Удаленное обновление, удаленный перезапуск и сброс к заводским настройкам.

◇Локальная платформа, облачная платформа и управление эксплуатацией и техническим обслуживанием мобильных приложений.

◇Визуализированное управление топологией сети, разделение VLAN, QoS, агрегация каналов, управление кольцевой сетью, зеркальное отображение портов, управление портами и управление пропускной способностью.

◇Согласно прикладным требованиям индустрии, сложные конфигурации сетевого управления отбрасываются, практически функции сетевого управления сохранены, и развертывание сети и централизованная эксплуатация и техническое обслуживание можно быстро осуществить через платформу деятельности и технического обслуживания.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

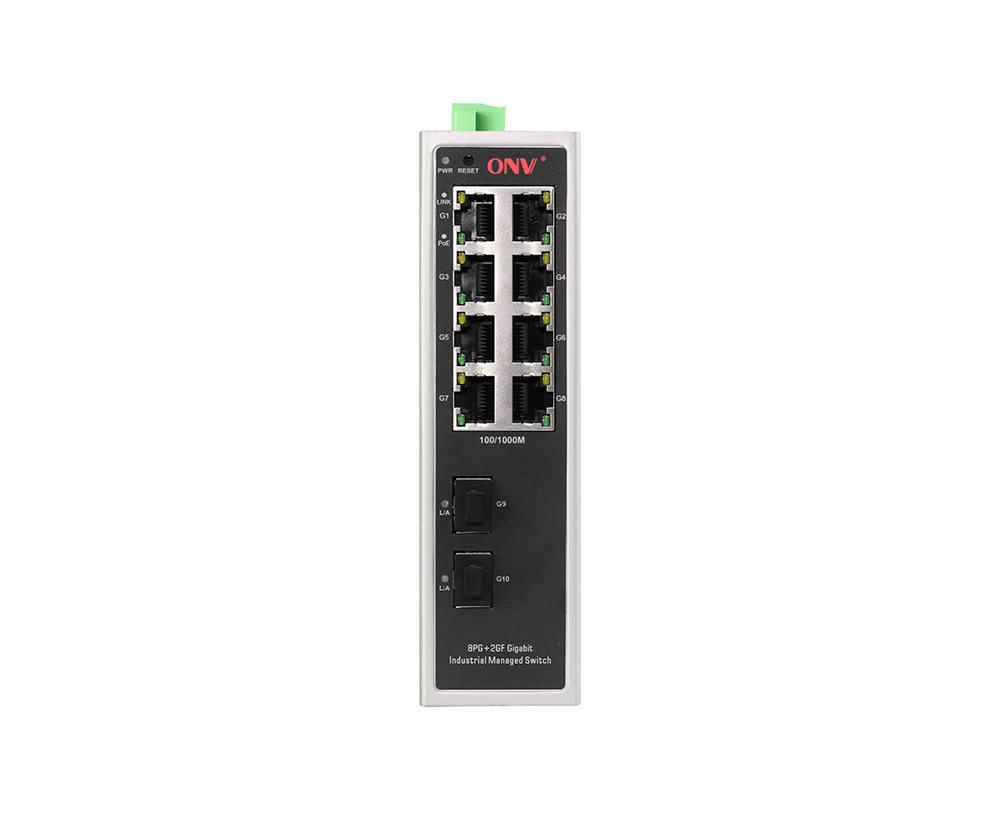

◇Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR, Link и PoE.

◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

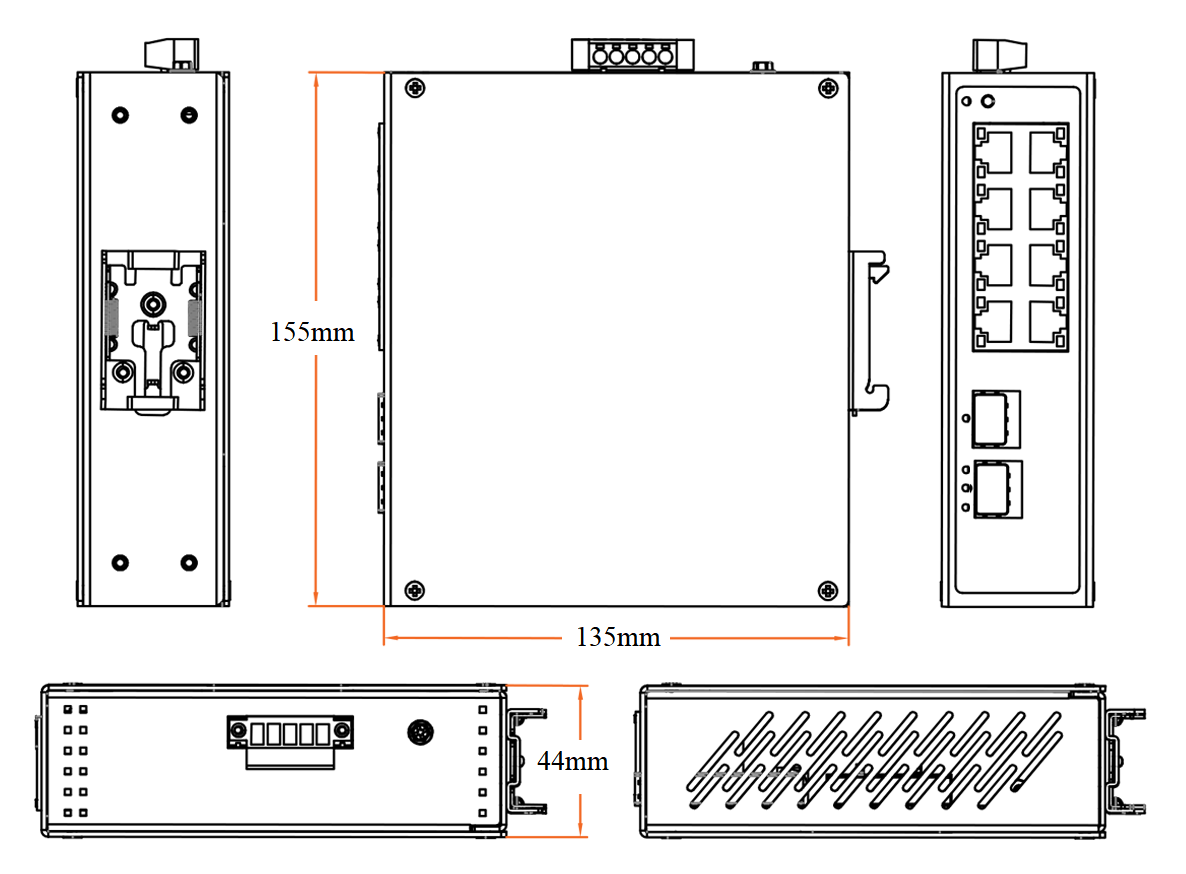

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS5108PFM	ЕASYУправляемый промышленный коммутатор PoE с2*100/1000 мВосходящийСФПВолокноПортыИ8 портов RJ45. 10/100/1000M. Порт 1-8 может поддерживать IEEE802,3Стандарт af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (5P Phoenix клеммное соединение) и монтаж на DIN-рейку.	120 Вт/240 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	10-портовыйГIgabitЕASYУправляемыйПромышленный коммутатор PoE	1	СET
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 гОптическийМодуль	2630-Г	Промышленный оптический модуль, многорежимное двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2632-G	Промышленный оптический модуль, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-Т-Г	Промышленный оптический модуль, одномодовый одноволоконный TX1310 нм 1,25 г/RX1550 нм, расстояние передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	Промышленный оптический модуль, одномодовый одноволоконный TX1550 нм 1,25 г/RX1310 нм, расстояние передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-SC-G	Промышленный оптический модуль, одномодовый одноволоконный TX1310 нм 1,25 г/RX1550 нм, дальность передачи: 20 км,СИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК
	2613-R-SC-G	Промышленный оптический модуль, одномодовый одноволоконный TX1550 нм 1,25 г/RX1310нм, дальность передачи: 20 км,СИнтерфейс C, поддерживает функцию DDM и горячее подключение.	ПК

ИСТОЧНИК ПИТАНИЯ

Продукт

Модель

Описание

Единица

120W DIN-рейка промышленного питания

GWS-DP120-48

ДINРельс 120W единый комплект выходного источника питания

Входное напряжение:AC100V ~ 240V 50-60 Гц,2.3A

Выходное напряжение:DC48V,2,5 А

Рабочая температура:-40 ℃Для+ 70 ℃

ПК

240 Вт DIN рейка промышленного питания

GWS-DP240-48

ДINРельс 240 Вт единый комплект выходного источника питания

Входное напряжение:AC100V ~ 240V 50-60 Гц,3,0 А

Выходное напряжение:DC48V,5,0 А

Рабочая температура:-40 ℃Для+ 70 ℃

ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS5108PFM
Характеристики интерфейса
Фиксированный порт	8 портов PoE 10/100/1000Base-T (Данные/ Мощность) 2*100/1000Base-X восходящий SFPВолокноПорты (данные) 2 комплекта V , V-резервное питание постоянного токаПорт(5ППромышленныйТерминал Феникс)
Порт Ethernet	Порт 1-8 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e/6 или новее UTP (≤ 100 метров)
Порт оптического волокна	Гигабитный оптический интерфейс, по умолчанию в комплект не входит оптический модуль (дополнительный одномодовый/многомодовый, одноволоконный/двухволоконный оптический модуль. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Коммутационная способность	20 Гбит/с(Не блокирующий)
Экспедирование Скорость @ 64 байт	14,88 Мбит/с
МАК	2К
Буферная память	2 м
Джамбо рамка	9,2 К
Светодиодный индикатор	Питание: PWR (зеленый), сеть: связь (желтый), PoE: PoE G1-G8 (зеленый), порт оптоволокна: G9-G10 (зеленый)
СброситьСВедьма	Нажмите и удерживайте 6 секунд, а затем отпустите, чтобы восстановить заводские настройки. Дважды кратковременно нажмите (интервал в 1 секунду), чтобы переключиться наООНУправлениеДСостояние
PoE & Электропитание
Порт PoE	Порт 1-8
Управление PoE	Удаленное вкл/выкл порта PoE, питание порта и просмотр состояния в реальном времени
Пин электропитания	1/2 ( ) 3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 Af/at
Потребляемая мощность	Режим ожидания <8 Вт, полная нагрузкаAF<120 Вт,При <240 Вт
Входное напряжение/интерфейс	DC44-56V,5ППромышленныйТерминал Phoenix, поддержка защиты от обратного хода.
Электропитание	Нет, опционный 48V/120W или 48V/240W промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	15513544 мм
Вес нетто/брутто	0,6 кг/0,8 кг
Установка	Настольный компьютер, 35 мм DINРAil
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP30 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле):1000 А/м IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)
Сертификация	CCC, маркировка CE, реклама, CE/LVD EN62368-1, FCC Part 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Отображение состояния порта, статистика трафика порта Дуплекс порта/конфигурация скорости переговоров EEE Энергосберегающая и зеленая функция Ethernet Конфигурация управления потоком IEEE802.3x (полный дуплекс)
Vlan	Конфигурация VLAN IEEE802.1Q на базе портов (4K)
Агрегация портов	Статическая агрегация
Защита петли	Функция защиты петли
Многоадресный	IGMP Snooping v1/v2, макс. 256 многоадресных групп
Зеркальное отображение портов	Двунаправленное зеркалирование данных на основе порта
QoS	Diff-Serv QoS, 8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/DSCP,Знак приоритета/Замечание
Безопасность	Управление штормом вещания, изоляция порта, ограничение скорости порта
DHCP	DHCP Снупинг
Управление	ONV-NMS Управление облачной платформой Управление эксплуатацией и техническим обслуживанием мобильного приложения Восстановление одним ключом, Диагностика кабеля, Управление веб-сайтом (https)
Система	Веб-браузер: Mozilla Firefox 2,5 или выше, браузер Google Chrome V42 или выше, кабели Ethernet категории 5 и выше TCP/IP, сетевой адаптер и сетевые операционные системы (такие как Microsoft Windows, Linux или Mac OS X) устанавливаются на каждый компьютер в сети с кабелями Ethernet категории 5 и выше.
