Гигабитный 3-портовый промышленный коммутатор PoE

Модель： ONV-IPS3032PF-SFP

Неуправляемый промышленный оптоволоконный коммутатор PoE с 2 портами RJ45 10/100/1000M и оптоволоконным портом SFP uplink 1*1000M. Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

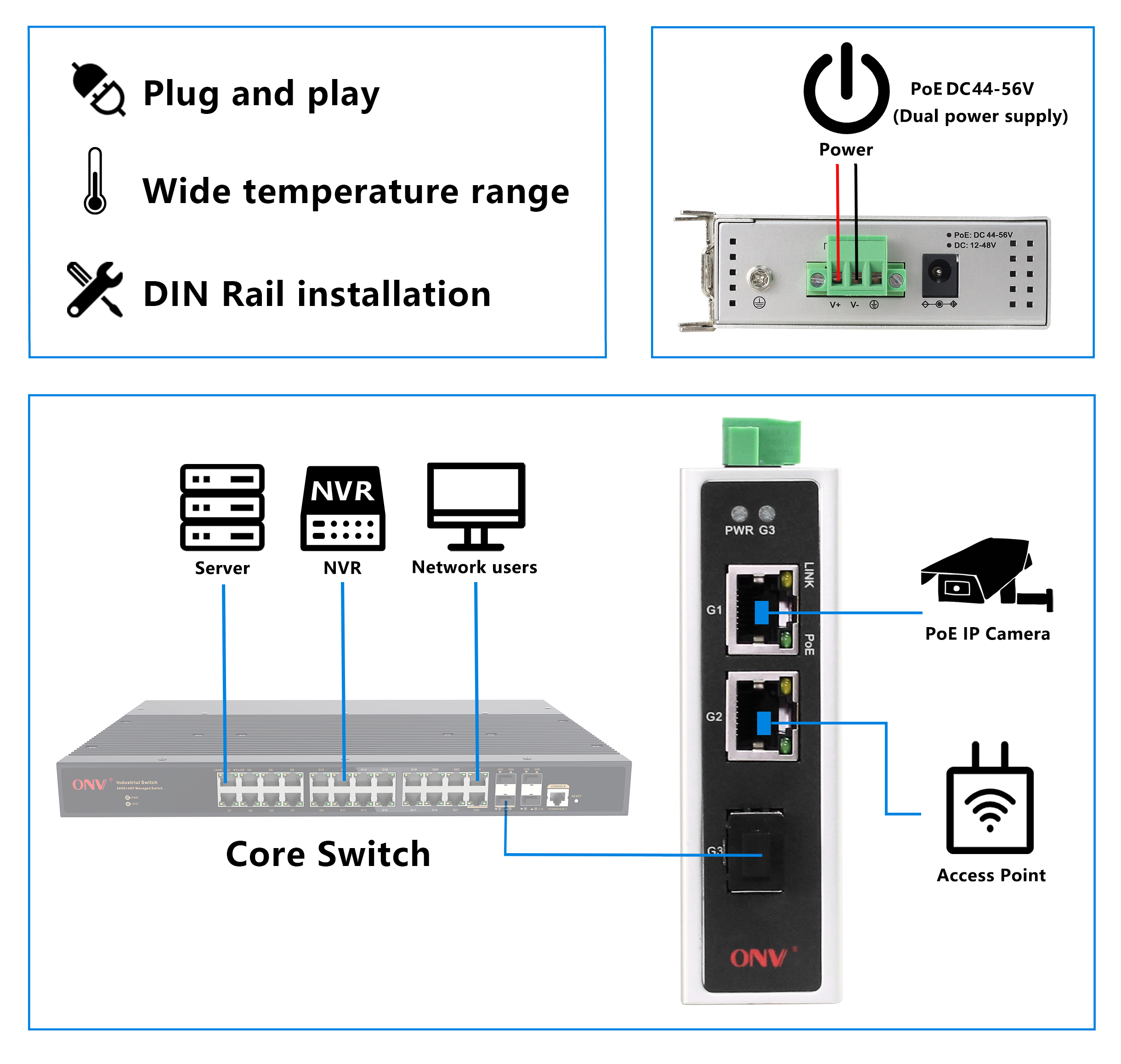

ONV-IPS3032PF-SFP-это гигабитный промышленный оптоволоконный коммутатор PoE, независимо разработанный ONV. Он имеет 2 адаптивных порта RJ45 10/100/1000Base-T и 1 оптоволоконный порт SFP uplink 1000Base-X. Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечные устройства PoE, такие как беспроводные точки доступа, IP-камеры и промышленные датчики, через сетевой кабель. Он также соответствует сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуального транспорта, железнодорожного транзита, энергетики, горнодобывающей промышленности, нефти и морских перевозок. Промышленные сцены, такие как металлургия и зеленая энергия, строительство образуют экономически эффективную, стабильную и надежную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.

ОСОБЕННОСТЬ

Гигабитный доступ, оптоволоконный порт SFP восходящего канала

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.

◇СПоддержкаГигабитRJ45ПортИВолокно р sfpOrtКомбинация, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

СмартИсточник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇2* 10/100/1000Порты Base-T RJ45 могут поддерживать источник питания PoE для удовлетворения потребностей источника питания PoE в различных сценариях в промышленной сфере.

ССтолANDRНадежный

◇CCC, CE, FCC, RoHS.

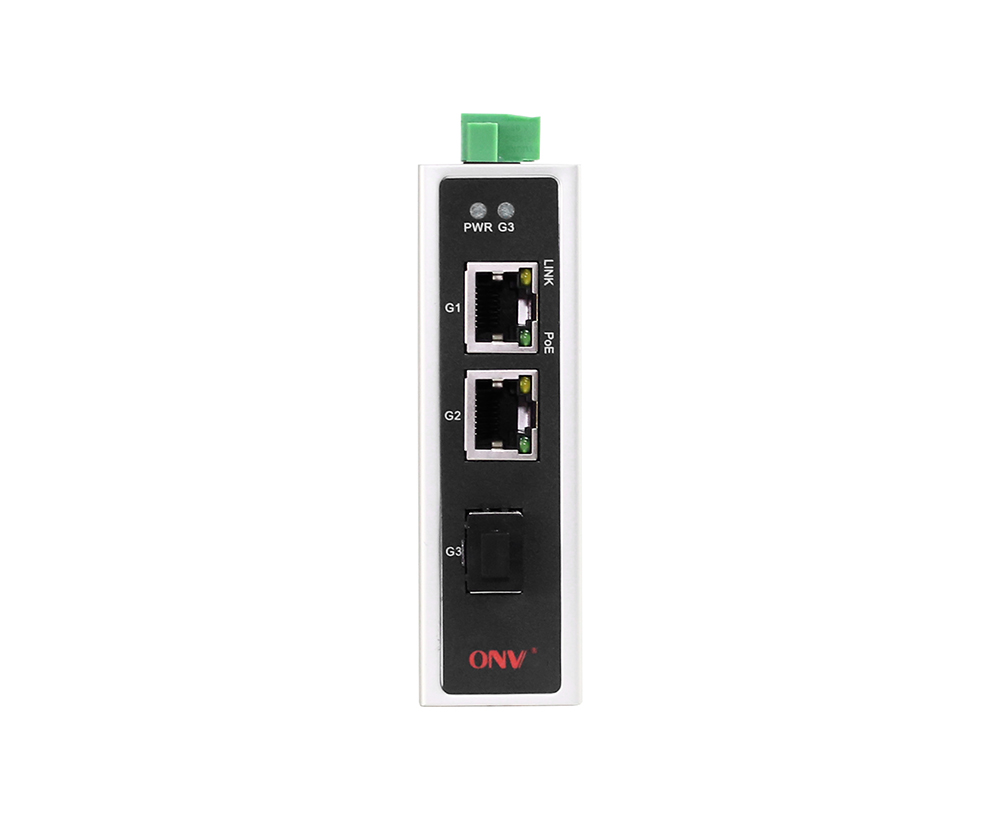

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR, Link,ИПОЭ.

◇Низкое энергопотребление,AКорпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

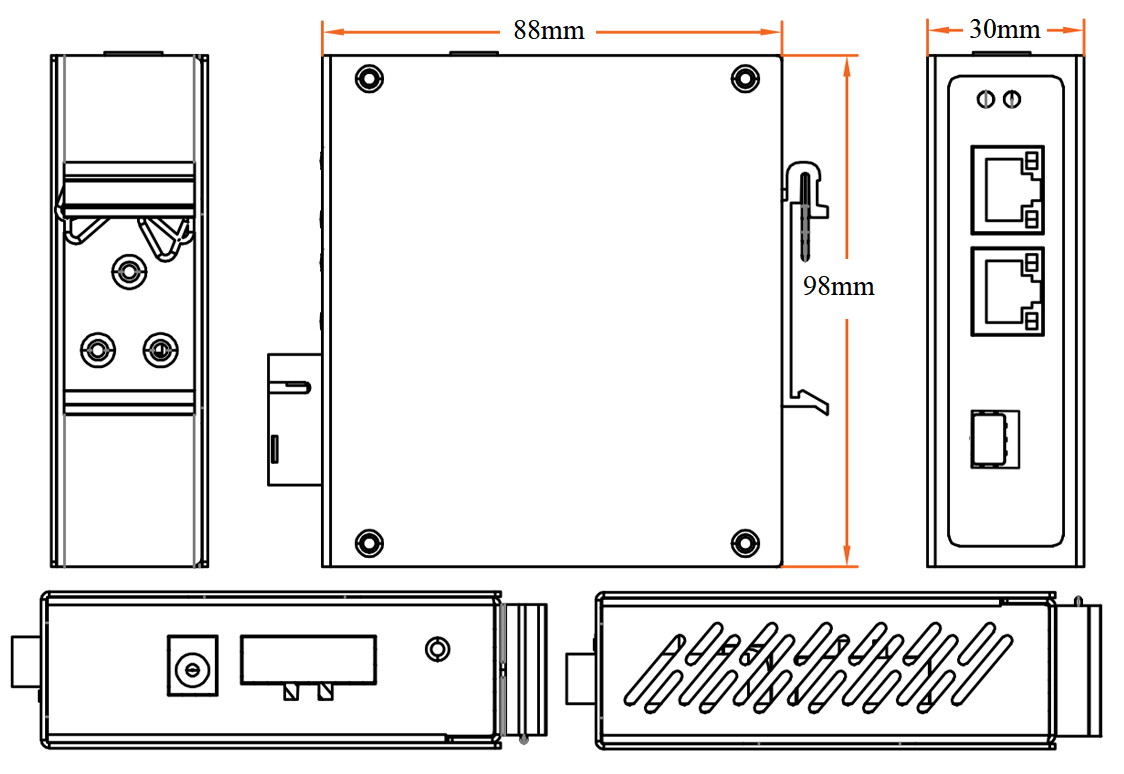

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS3032ПФ-СФП	Неуправляемый промышленный PoEВолокноПереключаться с2* Порты RJ45 10/100/1000M и SFP восходящей линии связи 1*1000MВолокноПорт. Порт1-2Может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	3-портовыйГПромышленный коммутатор PoE IGABit	1	СET
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 г Оптический модуль	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, дальность передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-SC-G	Промышленный оптический модуль SFP, одномодовое волокно TX1310nm/ RX1550nm 1,25G, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-R-SC-G	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
Модуль питания	2633	Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт	Модель	Описание	Единица
36W настольный адаптер питания	ТРУ-AP36-52	Настольный 36W один комплект выходного адаптера питания Входное напряжение:AC100V ~ 240V 50-60 Гц, 0,56 А Выходное напряжение:DC52V,0,7 А Рабочая температура:-20 ℃Для65 ℃	ПК
Настольный адаптер питания 65 Вт	ТРУ-AP65-52	Настольный 65W единый комплект выходного адаптера питания Входное напряжение:AC100V ~ 240V 50-60 Гц,1.1A Выходное напряжение:DC52V,1,25 А Рабочая температура:-20 ℃Для65 ℃	ПК
Промышленный блок питания 36 Вт DIN-рейка	ТРУ-DP36-48	ДINРельс 36 Вт единый комплект выходного источника питания Входное напряжение:AC100V ~ 240V 50-60 Гц,0,56 А Выходное напряжение:DC48V,0,75 А Рабочая температура:-40 ℃Для70 ℃	ПК
60W DIN рейка промышленного питания	ТРУ-DP60-48	ДINРельс 60 Вт единый комплект выходного источника питания Входное напряжение:AC100V ~ 240V 50-60 Гц,1. 0А Выходное напряжение:DC48V,1,25 А Рабочая температура:-40 ℃Для70 ℃	ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS3032PF-SFP
Характеристики интерфейса
Фиксированный порт	1 * оптоволоконный порт SFP восходящего подключения 1000Base-X (Данные) 2 порта PoE 10/100/1000Base-T (данные/ Мощность)
Порт Ethernet	Порт 1-2Может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптация
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метровС) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метровС) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метровС)
Порт оптического волокна	Порт стекловолокна гигабита, по умолчанию не включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Коммутационная способность	12Гбит/с (нетН-Блокировка)
Экспедирование Скорость @ 64 байт	4,46 Мпс
МАК	2 К
Буферная память	2 м
Джамбо рамка	9216 байт
Светодиодный индикатор	Мощность: PWR (зеленый), Сеть: Ссылка (Желтый), Порт волокна: G3 (Зеленый),PoE: PoE (зеленый)
PoE & Электропитание
Порт PoE	Порт 1-2
Пин электропитания	1/2(+) 3/6(-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 Af/at
Потребляемая мощность	В режиме ожидания <3 Вт, полная нагрузка af<30 Вт, при <60 Вт
Входное напряжение/интерфейс	Постоянный ток44-56V, 3P промышленный терминал иПостоянный ток Разъем питания,Поддержка защиты от обратного хода
Электропитание	Нет, опционально 48V/36W или 48V/60W промышленный источник питания
Физический параметр
Операция TEmp/Влажность	-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Хранение ТEmp/Влажность	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	988830 мм
Вес нетто/брутто	0,25Кг/0,35Кг
Установка	Рабочий стол, DINРAil
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP30 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)
Сертификация	Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
