ОБЗОР
ONV-IPS53064PFGM-это промышленный коммутатор PoE с гигабитным управлением, независимо разработанный ONV. Это хаС1*100/1000Base-X восходящий оптоволоконный порт SFPИ5 адаптивных портов RJ45. 10/100/1000Base-T. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камера, VoIP и промышленные датчики, через сетевой кабель. Он также соответствует сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуальных перевозок, железнодорожного транзита, энергетики, горнодобывающей, нефтяной и промышленной сфер, таких как судоходство, металлургия и строительство экологически чистой энергии, образуя экономичную, стабильную и надежную сеть связи.
ONV-IPS53064PFGM может поддерживать облачную платформу ONV-NMS для управления топологией сети, агрегации каналов, управления портами, управления PoE, удаленной эксплуатации и обслуживания и т. Д. Он обладает высокой надежностью, простотой установки и обслуживания, функцией быстрого переключения и несколькими портами доступа, подходящими для доступа к устройствам локальной сети различных размеров.
ОСОБЕННОСТЬ
Гигабитный доступ, оптоволоконный порт SFP восходящего канала
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного режима на основе IEEE 802.3x и полудуплексного режима на основе обратного давления.
◇Поддержка гигабитного порта RJ45 и оптоволоконного порта SFP, что позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.
Интеллектуальный источник питания PoE
◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.
◇Поддержка функции удаленного управления PoE, реализация удаленного включения/выключения порта PoE, проверка состояния питания порта, запрос неисправности порта PoE и т. Д.
◇4 порта 10/100/1000Base-T RJ45 могут поддерживать питание PoE для удовлетворения потребностей мониторинга безопасности, систем телеконференций, покрытия беспроводной сети и других сценариев.
Экстремальная оптимизация, минималистское приложение
◇Сигнализация неисправности в реальном времени и местоположение неисправности.
◇Удаленное обновление, удаленный перезапуск и сброс к заводским настройкам.
◇Облачная платформа и управление эксплуатацией и техническим обслуживанием мобильных приложений.
◇Визуализированное управление питанием PoE, управление топологией сети, разделение VLAN, QoS, агрегация каналов, защита контура, зеркалирование портов, управление портами и управление полосой пропускания.
◇Практические функции сетевого управления сохраняются в соответствии с отраслевыми требованиями к применению, а развертывание сети и централизованная эксплуатация и техническое обслуживание могут быть быстро реализованы через платформу эксплуатации и технического обслуживания.
Стабильно и надежно
◇CCC, CE, FCC, RoHS.
◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR, SYS, Link и L/A.
◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

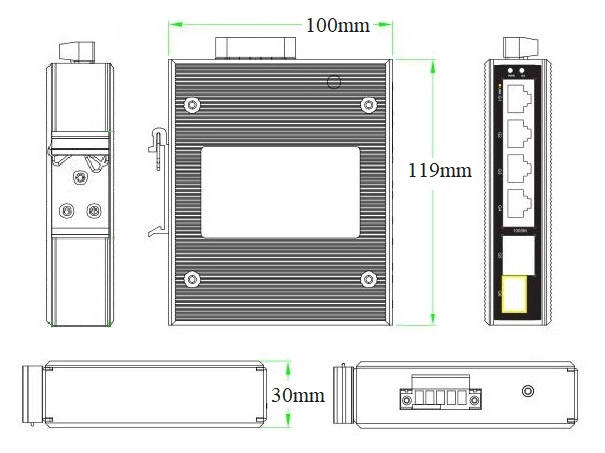

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Рекомендуемый источник питания |
|
ONV-IPS53064PFGM |
Легкий управляемый промышленный коммутатор PoE с портом волокна SFP uplink 1*100/1000MИ5 портов RJ45. 10/100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клемма Phoenix или разъем питания постоянного тока) и монтаж на DIN-рейку. |
60 Вт/120 Вт |
|
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
6-портовый гигабитный простой в управлении промышленный коммутатор PoE |
1 |
Набор |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон и сертификат соответствия |
1 |
ПК |
ОПТИЧЕСКИЙ МОДУЛЬ
|
Продукт |
Модель |
Описание |
Единица |
|
Оптический модуль 1,25G |
2630-Г |
ПромышленныеОптический модуль SFP, мульти 1,25G-Режим двойное волокно 850 нм, дальность передачи: 550 м, интерфейс ЛК, функция поддержек ДДМ и горячий затыкать. |
ПК |
|
2632-Г |
ПромышленныеОптический модуль SFP, одиночный 1,25G-Режим двойного волокна 1310нм, дальность передачи: 20км, интерфейс ЛК, функция поддержек ДДМ и горячий затыкать. |
ПК |
|
|
2612-Т-Г |
ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, расстояние передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2613-Р-Г |
ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310 нм, расстояние передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2612-Т-СК-Г |
ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, дальность передачи: 20 км,СИнтерфейс C, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2613-Р-СК-Г |
ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км,СИнтерфейс C, поддерживает функцию DDM и горячее подключение. |
ПК |
ПНАШНИЙ ИСТОЧНИК
|
Продукт |
Модель |
Описание |
Единица |
|
60W DIN рейка промышленного питания |
GWS-DP60-48 |
DIN-рейка 60 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60Hz, 1.0A Выходное напряжение: DC48V, 1.25A Рабочая температура: от-40 ℃ до 70 ℃ |
ПК |
|
120W DIN-рейка промышленного питания |
GWS-DP120-48 |
DIN-рейка 120 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60Hz, 2.3A Выходное напряжение: DC48V, 2.5A Рабочая температура: от-40 ℃ до 70 ℃ |
ПК |
СВЯЗАННЫЙ ПРОДУКТ
|
Модель |
Описание |
|
ONV-IPS53064PFM |
Простой управляемый промышленный коммутатор PoE с 2*100/1000M восходящими портами SFP и 4*10/100/1000M портами RJ45. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клемма Phoenix или разъем питания постоянного тока) и монтаж на DIN-рейку. |
|
ONV-IPS53108PFM |
Простой в управлении промышленный коммутатор PoE с 2*100/1000M восходящих портов SFP волокна и 8*10/100/1000M RJ45. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клемма Phoenix или разъем питания постоянного тока) и монтаж на DIN-рейку. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
ONV-IPS53064PFGM |
|
Характеристики интерфейса |
|
|
Фиксированный порт |
1 * разъем питания DC5521 1 порт RJ45 восходящей линии связи 10/100/1000Base-T (данные) 1*100/1000Base-X uplink SFP оптоволоконный порт (данные) 4 порта PoE 10/100/1000Base-T (данные/питание) 2 комплекта V , V-резервный порт питания постоянного тока (терминал 5P Phoenix) |
|
Порт Ethernet |
Порт 1-5 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию |
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e/6 или новее UTP (≤ 100 метров) |
|
Порт оптического волокна |
Интерфейс стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК) |
|
Оптический кабель/расстояние |
Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км. |
|
Параметр чипа |
|
|
Тип управления сетью |
Управление сайтом, управление платформой |
|
Сетевой протокол |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Режим переадресовки |
Хранить и пересылать (полная скорость провода) |
|
Коммутационная способность |
12 Гбит/с (без блокировки) |
|
Скорость переадресовки @ 64 байт |
8,93 Мпс |
|
МАК |
2 К |
|
Буферная память |
2 м |
|
Джамбо рамка |
9,2 К |
|
Светодиодный индикатор |
Питание/система: SYS (зеленый), сеть: связь (желтый), PoE: PoE (зеленый), порт оптоволокна: L/A (зеленый) |
|
Переключатель сброса |
Нажмите и удерживайте 6 секунд, а затем отпустите, чтобы восстановить заводские настройки. Дважды кратковременно нажмите (интервал в 1 секунду), чтобы переключиться наООНУправлениеДСостояние |
|
PoE & Электропитание |
|
|
Порт PoE |
Порт 1-4 |
|
Управление PoE |
Вкл/выкл порт PoE, просмотр мощности порта PoE в реальном времени |
|
Пин электропитания |
1/2 ( ) 3/6 (-) |
|
Максимальная мощность на порт |
30 Вт, IEEE 802,3 af/at |
|
Потребляемая мощность |
В режиме ожидания <6 Вт, полная нагрузка af<60 Вт, при <120 Вт |
|
Входное напряжение/интерфейс |
DC48-57V, промышленный терминал Phoenix 5P и разъем питания DC5521. Поддержка защиты от обратного подключения. |
|
Электропитание |
Нет, опционально 48V/60W или 48V/120W промышленный источник питания |
|
Физический параметр |
|
|
Операция Темп/Влажность |
-40 ° C ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации |
|
Температура/влажность хранения |
-40 ° C ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации |
|
Размер (Д * Ш * В) |
119*100*30 мм |
|
Вес нетто/брутто |
0,4 кг/0,5 кг |
|
Установка |
Рабочий стол, DIN-рейка 35 мм |
|
Сертификация & Гарантия |
|
|
Молниезащита |
IEC61000-4-3 (RS):10 В/м (80-1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV Уровень защиты: IP40, молниезащита: 6KV 8/20us IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ |
|
Механические свойства |
IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов) |
|
Сертификация |
Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS |
|
Гарантия |
5 лет, пожизненное обслуживание. |
|
Функция сетевого управления |
|
|
Интерфейс |
EEE Энергосберегающая и зеленая функция Ethernet Статистика трафика портов, управление потоком IEEE 802.3x (полный дуплекс) Отображение состояния порта, конфигурация дуплекса порта/скорости переговоров |
|
Vlan |
Конфигурация VLAN IEEE802.1Q на базе портов (4K) |
|
Агрегация портов |
Статическая агрегация |
|
Защита петли |
Функция защиты петли |
|
Многоадресный |
IGMP Snooping v1/v2, макс. 256 многоадресных групп Сопутствующие товары СВЯЗАТЬСЯ С НАМИГлобальный рынок |
