Модель

ONV-IPS56168PFM

Характеристики интерфейса

ИсправленоПOrt

1 * порт консоли (115200, N, 8,1)

Порт переключателя сигнала тревоги отказа питания (НЕПОСТУПНОСТЬ)

4 порта SFP для восходящей линии связи 1/10G (данные)

4 порта волокна SFP uplink 100/1000Base-X (данные)

8 портов PoE 10/100/1000Base-T (данные/питание)

2 * DC48-57V входные порты (поддержка защиты от обратного подключения)

Порт Ethernet

Порт 1-8 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e/6 или новее UTP (≤ 100 метров)

Порт оптического волокна

Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модули (модуль опционного заказа одиночный/мультимодного, одиночного волокна/двойного волокна оптически. ЛК)

Расширение порта оптического волокна

Расширение оптического модуля Turbo Overclocking 2,5G и кольцевая сеть

Оптический кабель/расстояние

Многорежимный: 850 нм/0-550 м (1G), 850 нм/0-300 м (10G), одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX

IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEE802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

128 Гбит/с (без блокировки)

Скорость переадресовки @ 64 байт

77,38 Мпс

ЦПУ

800 м

DRAM

1G

ВСПЫШКА

128 м

МАК

16 К

Буферная память

12 м

Джамбо рамка

12 К

Светодиодный индикатор

Система: SYS (зеленый), Сеть: Link (желтый), PoE: PoE (зеленый), Порт оптоволокна: L/A (зеленый)

Переключатель сброса

Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.

PoE & Электропитание

Порт PoE

Порт 1-8

Управление PoE

Отображение мощности нагрузки Port PoE в реальном времени, вкл/выкл выход Port PoE, работа PoE и планирование времени

Пин электропитания

1/2( ) 3/6 (-)

Макс Мощность на порт

30 Вт, IEEE 802,3 af/at

Потребляемая мощность

Резервный<13Вт,Полный лOad af<120 Вт, при <240 Вт

Входное напряжение/интерфейс

DC48-57V, промышленный терминал Феникса 6П, защита от обратного хода поддержки.

Электропитание

Нет, опционный 48V/120W или 48V/240W промышленный источник питания

Физический параметр

Операция Темп/Влажность

-40~+75° С,5%~90% относительной влажностиНе конденсируя

Температура/влажность хранения

-40~+80° С,5%~95% относительной влажностиНе конденсируя

Размер(Д * Ш * В)

166*150*75 мм

Вес нетто/брутто

1,8Кг/2,1Кг

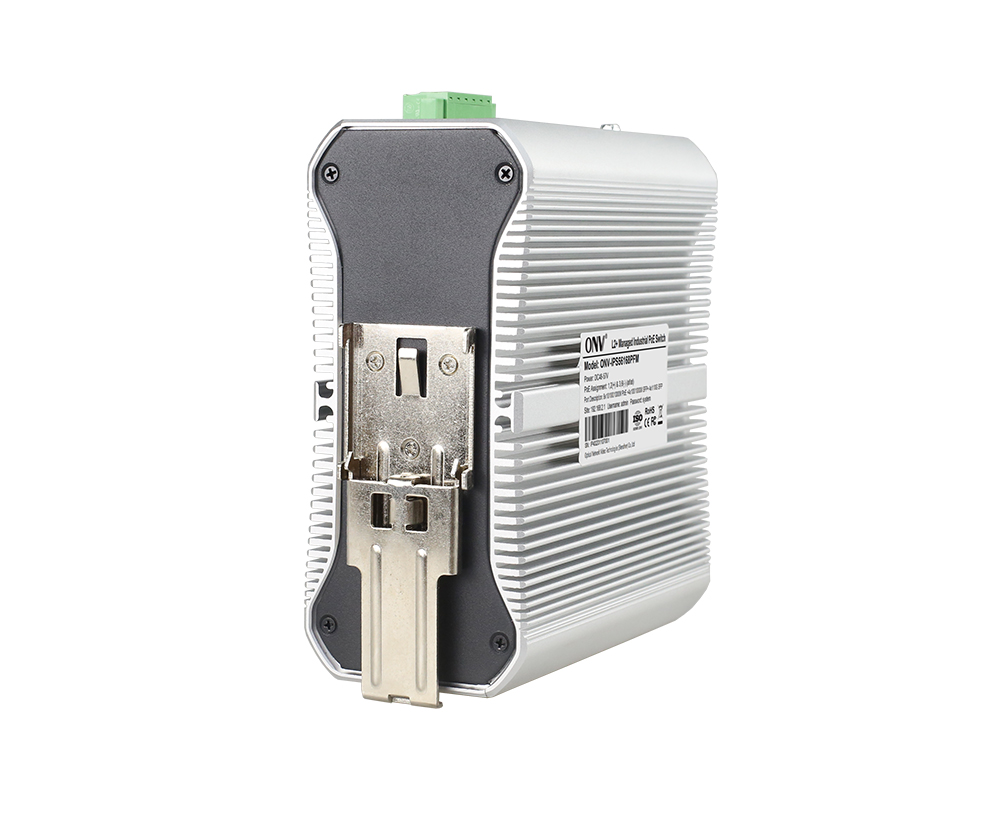

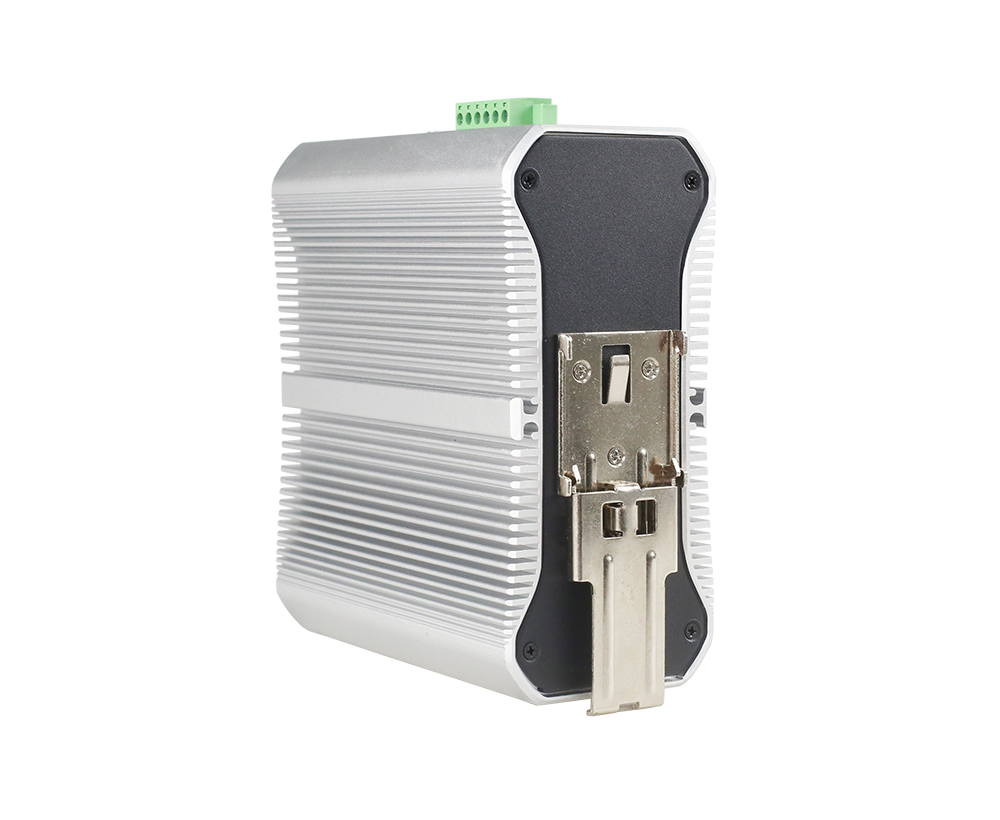

Установка

Настольный, 35 ммДинРAil

Сертификация & Гарантия

Молниезащита

IEC61000-4-3 (RS):10 В/м (80-1000 МГц)

FCC, часть 15/CISPR22 (EN55022): класс A

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м

IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц

IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV

Уровень защиты: IP40, молниезащита: 6KV 8/20us

IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ

IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с

IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ

IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с

IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ

Механические свойства

IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)

Сертификация

Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Управление потоком IEEE802.3x (полный дуплекс)

Механизм защиты исключений портов

Управление потоками портов в реальном времени (интервал потока)

Подавление шторма вещания на основе скорости порта

Оптически диагноз в реальном времени модуля ДДМИ СФП порта цифровой

Порт EEE Green Ethernet Энергосберегающая конфигурация и просмотр состояния

Ограничение скорости входящего и исходящего пакетного трафика с мини-гранулярностью 16 Кбит/с и макс. 1 Гбит/с

Функция L3

Протокол ARP макс. 1024 записи

Статический маршрут, RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3

Функция управления сетью L2, управление двумя стеками IPV4/ IPV6

Vlan

Конфигурация портов Access, Trunk, Hybrid, IEEE 802.1q

Голосовой VLAN, протокол GVRP VLAN, VLAN на базе портов (4K)

VLAN на основе протокола, VLAN на основе MAC-адреса, конфигурация QinQ

ПортАGgregation

LACP, статическая агрегация, максимум 8 групп агрегации и максимум 8 портов на группу.

Связующего дерева

Защита STP BPDU, фильтрация BPDU и пересылка BPDU

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Кольцевая сеть ERPS

ERPS, время восстановления менее 20 мс, ITU-T G.8032

Многоадресный

MLD Snooping, многоадресная VLAN

Быстрый выход пользователя, MVR (Multicast VLAN Регистрация)

IGMP Snooping v1/v2/v3 и не более 1024 групп многоадресной рассылки

Зеркальное отображение

Двунаправленное зеркалирование трафика для базовых портов

Поддерживает зеркалирование от 1 до нескольких, поддерживает сеансы до 4 портов

QoS

Ограничение скорости на основе потока, перенаправление на основе потока

Алгоритм планирования очереди (SP, WRR, SP WRR)

Фильтрация пакетов на основе потока, 8 * выходных очередей каждого порта

802,1 p/ DSCP сопоставление приоритетов, Diff-Serv QoS, Знак приоритета/примечание

СКЛ

Распределение ACL на основе порта и VLAN

L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Проверка подлинности IEEE802.1X на основе порта

SSL гарантирует безопасность передачи данных

Четырехъядерная функция привязки портов IP MAC VLAN

Предел обучения MAC-адресу, MAC-адрес черная дыра

Функция предохранителя источника ИП, аттестация ААА & РАДИУС

Anti DoS-атака, подавление широковещательных сообщений порта
