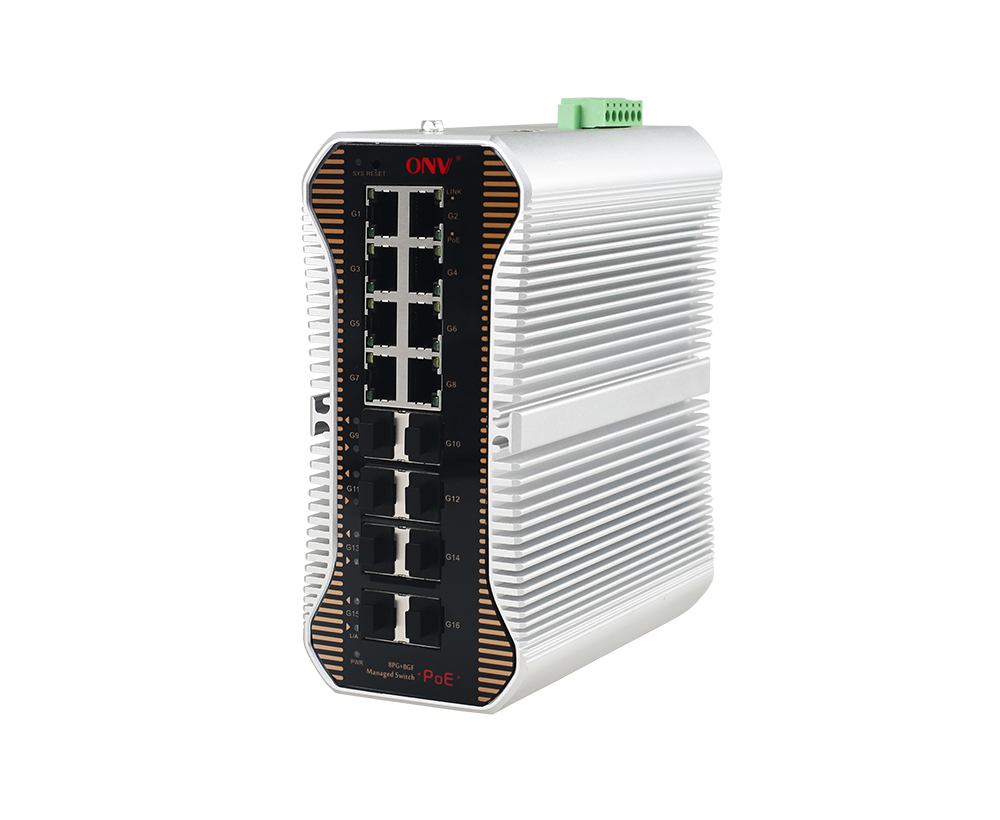

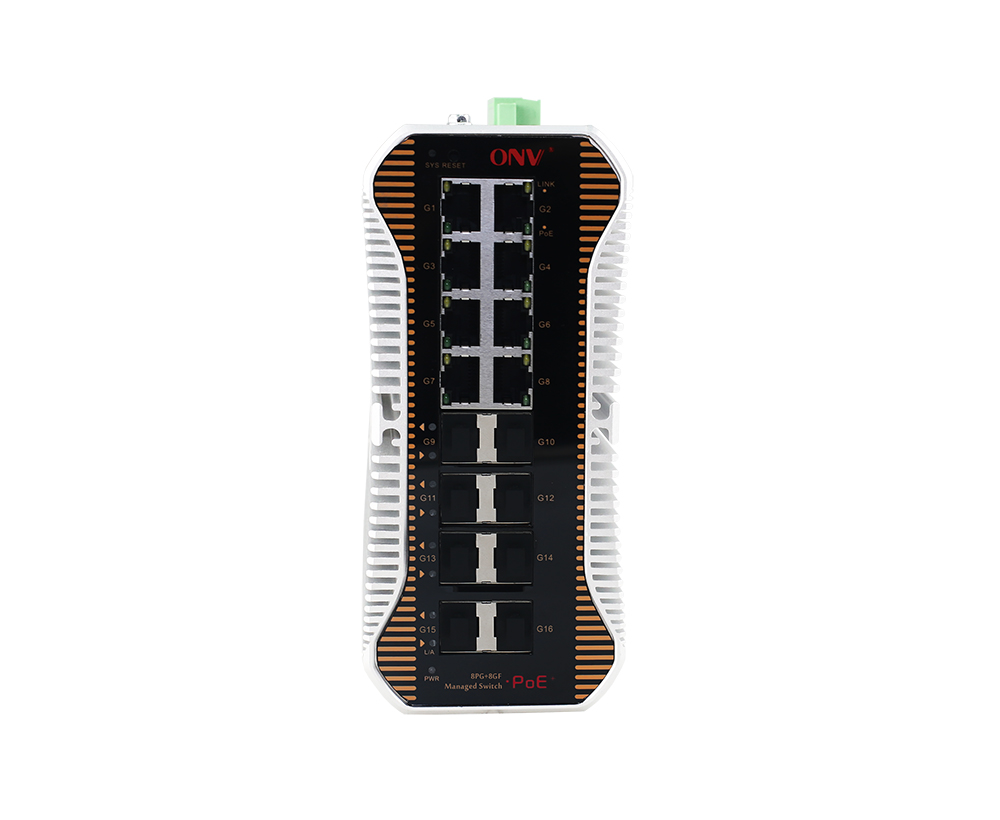

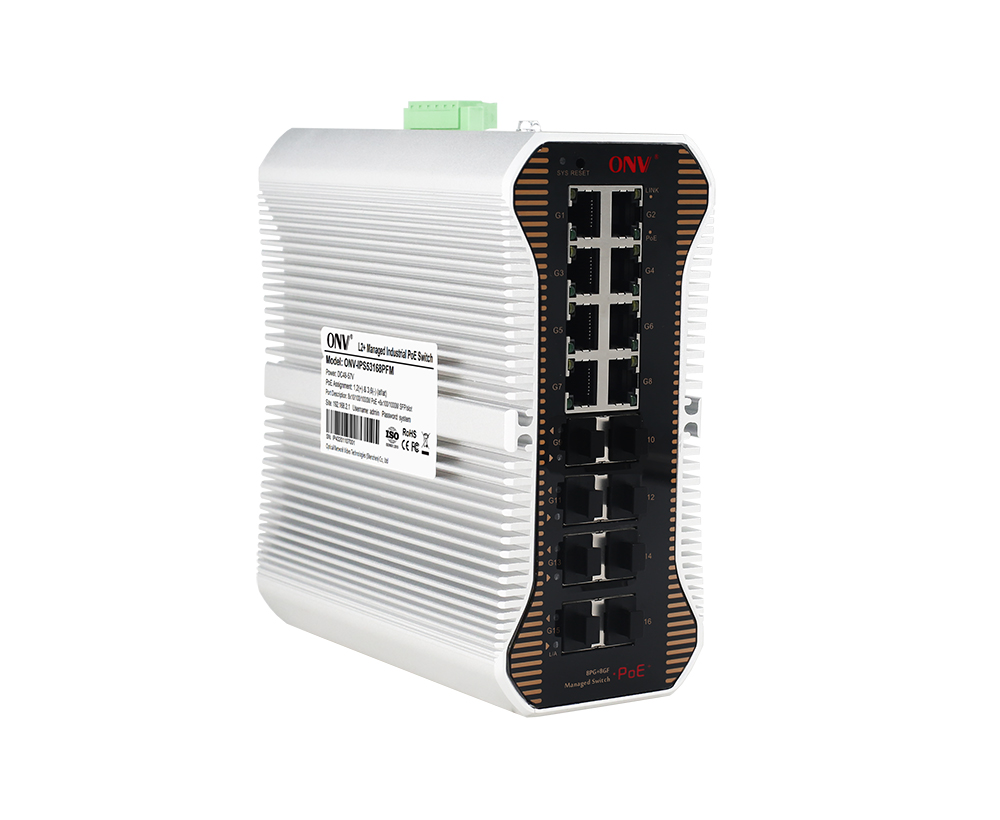

Модель

ONV-IPS53168PFM

Характеристики интерфейса

ИсправленоПOrt

Порт переключателя сигнала тревоги отказа питания (НЕПОСТУПНОСТЬ)

1 * порт RS232 консоли (115200, N, 8,1)

8 портов PoE 10/100/1000Base-T (данные/питание)

8 портов волокна СФП уплинк * 100/1000Басе-С (данные)

2 * DC48-57V входные порты (поддержка защиты от обратного подключения)

Порт Ethernet

Порт 1-8 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e/6 или новее UTP (≤ 100 метров)

Порт оптического волокна

Интерфейс стекловолокна гигабита, модуль по умолчанию соответствуя оптически (опционный одномодовый/мультимодный, одиночный волокно/модуль двойного волокна оптически. ЛК)

Расширение порта оптического волокна

Расширение оптического модуля Turbo Overclocking 2,5G и кольцевая сеть

Оптический кабель/расстояние

Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (ПолныйWIREСПописать)

Коммутационная способность

128 Гбит/с (без блокировки)

Скорость переадресовки @ 64 байт

23,81 Мпс

ЦПУ

800 МГц

DRAM

1G

ВСПЫШКА

128 м

МАК

16 К

Буферная память

12 м

Джамбо рамка

12 К

Светодиодный индикатор

Система: SYS (зеленый), Сеть: Link (желтый), PoE: PoE (зеленый), Порт оптоволокна: L/A (зеленый)

Переключатель сброса

Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.

PoE & Электропитание

Порт PoE

Порт 1-8

Управление PoE

Отображение мощности нагрузки Port PoE в реальном времени, вкл/выкл выход Port PoE, работа PoE и планирование времени

Пин электропитания

1/2( ) 3/6 (-)

Макс Мощность на порт

30 Вт, IEEE 802,3 af/at

Потребляемая мощность

Резервный<13Вт, ЖUll lOad af<120 Вт, при <240 Вт

Входное напряжение/интерфейс

DC48-57V, промышленный терминал Феникса 6П, защита от обратного хода поддержки.

Электропитание

Нет, опционный 48V/120W или 48V/240W промышленный источник питания

Физический параметр

Операция Темп/Влажность

-40~+75° С,5%~90% относительной влажности НПо конденсации

Температура/влажность хранения

-40~+80° С,5%~95% относительной влажности НПо конденсации

Размер(Д * Ш * В)

166*150*75 мм

Вес нетто/брутто

1,8Кг/2,1Кг

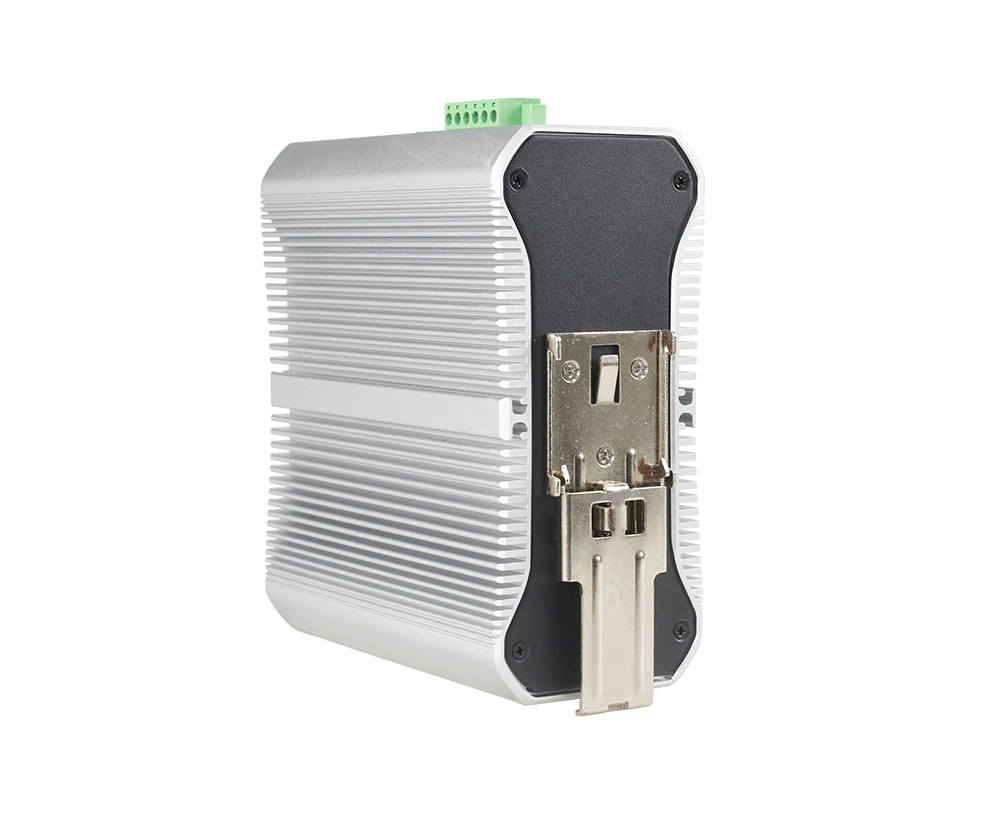

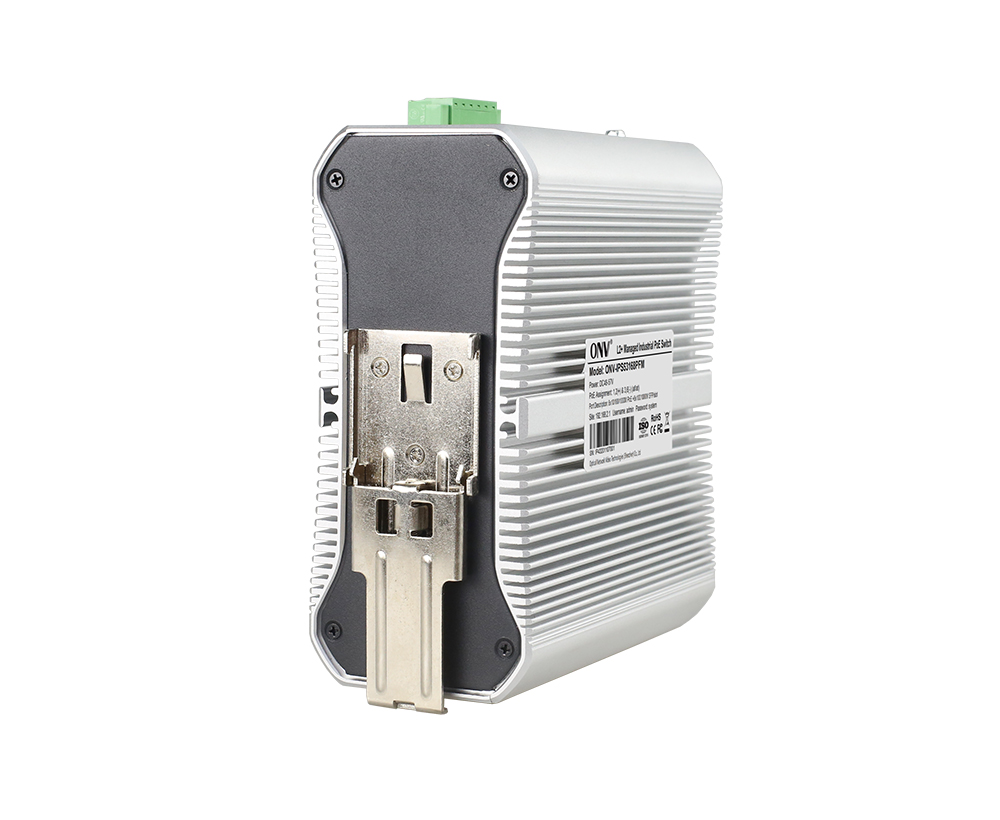

Установка

Настольный, 35 ммДинРAil

Сертификация & Гарантия

Молниезащита

IEC61000-4-3 (RS):10 В/м (80-1000 МГц)

FCC, часть 15/CISPR22 (EN55022): класс A

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м

IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц

IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV

Уровень защиты: IP40, молниезащита: 6KV 8/20us

IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ

IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с

IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ

IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с

IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ

Механические свойства

IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)

Сертификация

Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Управление потоками портов в реальном времени (интервал потока)

Подавление шторма вещания на основе скорости порта

Оптически диагноз в реальном времени модуля ДДМИ СФП порта цифровой

Порт EEE Green Ethernet Энергосберегающая конфигурация и просмотр состояния

Управление потоком IEE802.3x (полный дуплекс), механизм защиты от исключений портов

Ограничение скорости входящего и исходящего пакетного трафика с мини-гранулярностью 16 Кбит/с и макс. 1 Гбит/с

Функция L3

Протокол ARP макс. 1024 записи

Статическая маршрутизация/маршрутизация по умолчанию до 128 записей

Управление сетью L2, управление двойным стеком IPV4/IPV6

Маршрутизация и пересылка L3, а также связь между различными сегментами сети и различными VLAN

Vlan

VLAN на основе MAC, VLAN на основе протокола

Конфигурация портов Access, Trunk, Hybrid. Протокол GVRP VLAN

(4K) VLAN на основе порта, IEEE802.1q, Voice VLAN, конфигурация QinQ

ПортАGgregation

LACP, статическая агрегация, максимум 8 групп агрегации и максимум 8 портов на группу.

Связующего дерева

Защита STP BPDU, фильтрация BPDU и пересылка BPDU

СТП(IEEE802.1d),РСТП(IEEE802.1w),МСТП(IEEE802.1s)

Кольцевая сеть ERPS

ERPS, время восстановления менее 20 мс, ITU-T G.8032

Многоадресный

Многоадресная VLAN, быстрый выход пользователя, MVR (многоадресная регистрация VLAN) MLD Snooping, IGMP Snooping v1/v2/v3 и не более 1024 многоадресных групп

Зеркальное отображение

Двунаправленное зеркалирование трафика для базовых портов

Зеркалирование от одного к нескольким, поддержка сеансов до 4 портов

QoS

Ограничение скорости на основе потока, перенаправление на основе потока

Алгоритм планирования очереди (SP, WRR, SP WRR)

Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта

Сопоставление приоритетов 802,1 p/ DSCP, Diff-Serv QoS, Знак/Замечание приоритета

СКЛ

Распределение ACL на основе порта и VLAN

L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Проверка подлинности IEEE802.1X на основе порта

SSL гарантирует безопасность передачи данных

Изоляция порта, функция ограничения скорости сообщения ARP

Четырехъядерная функция привязки портов IP MAC VLAN
