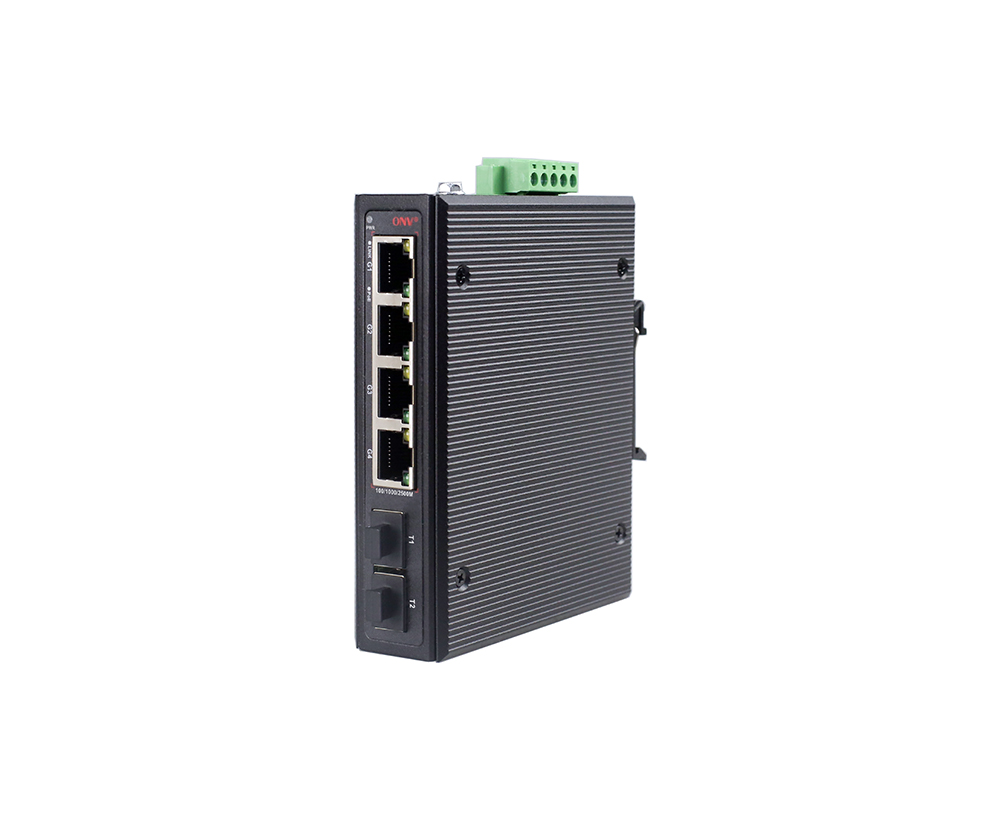

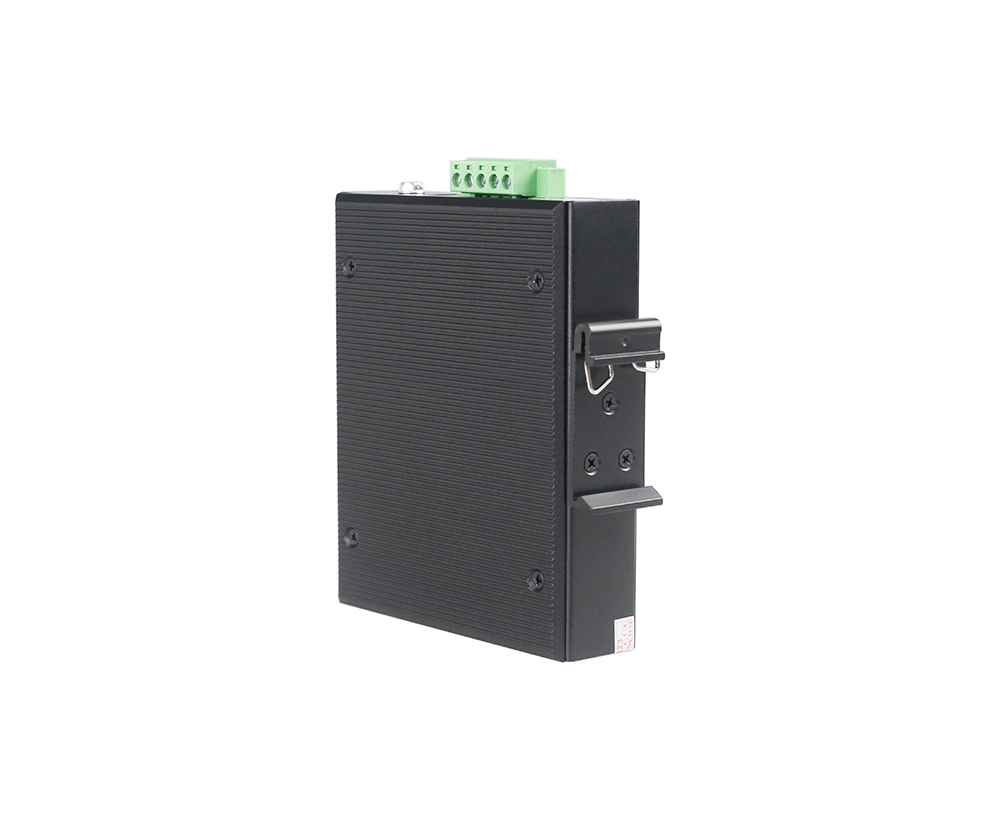

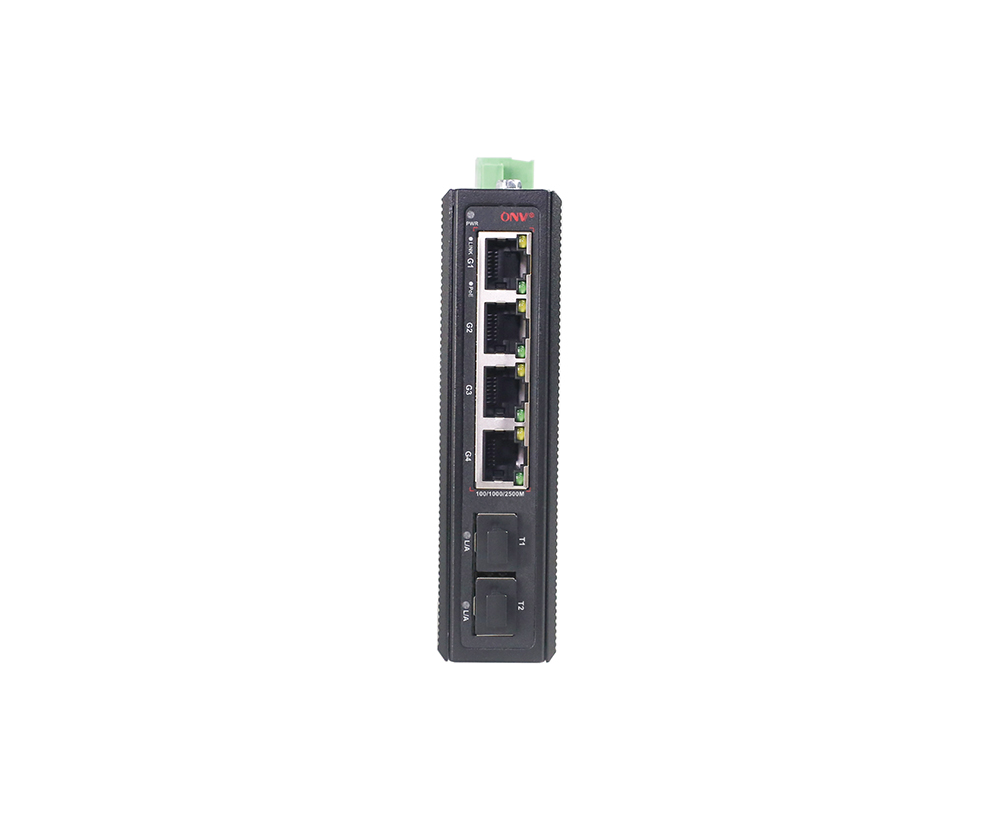

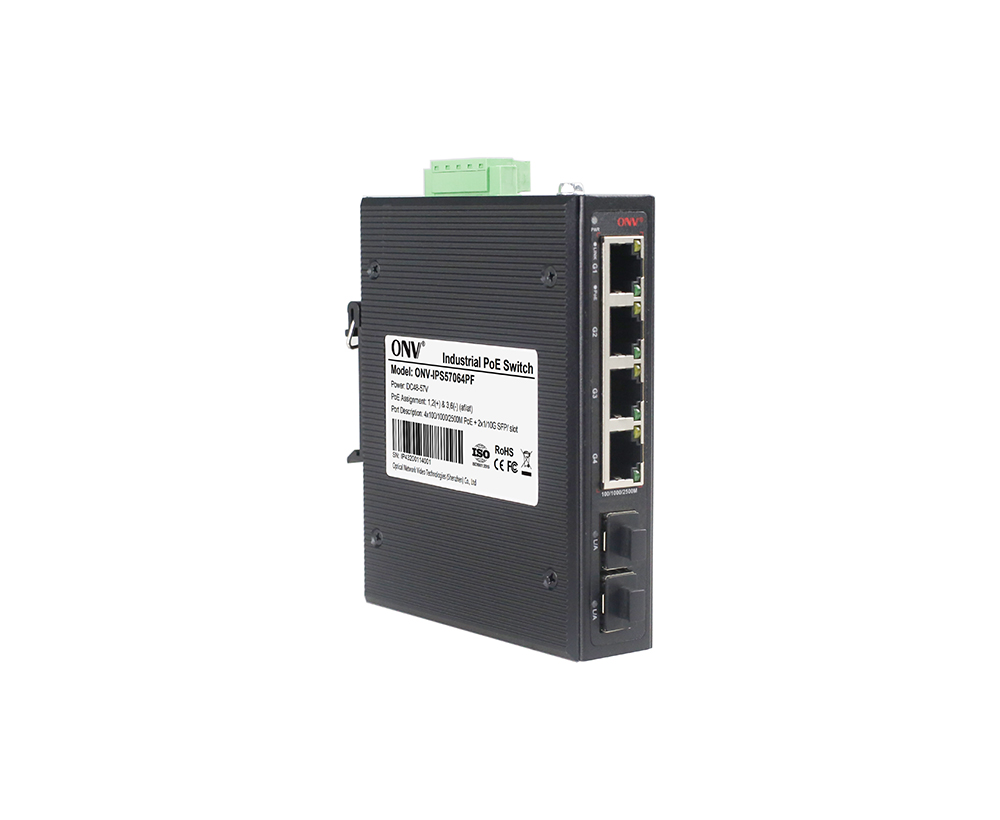

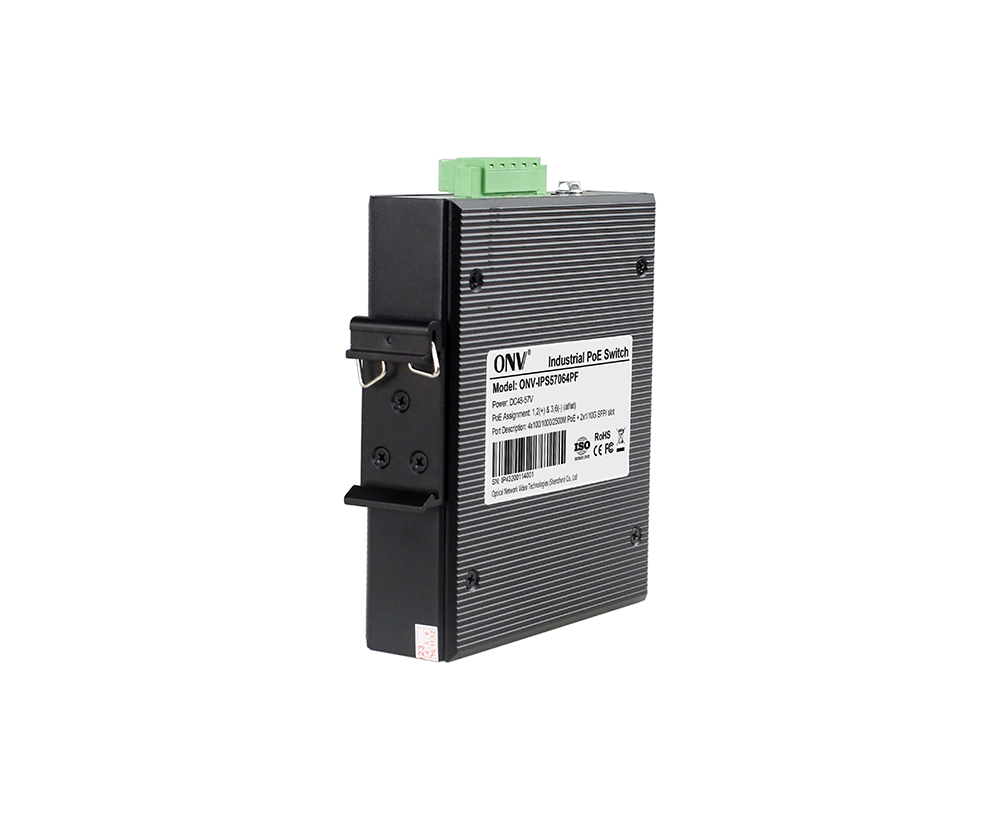

6-портовый промышленный коммутатор PoE 2,5G

Модель： ONV-IPS57064PF

Неуправляемый промышленный коммутатор PoE с 4 портами RJ45 10/100/1000/2500M и 2 оптоволоконными портами SFP восходящей линии связи 5/10G. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS57064PF-это промышленный коммутатор PoE 2,5G, независимо разработанный ONV. Он имеет 4*10/100/1000/2500Base-T адаптивные порты RJ45 и 2*1/2,5/10G uplink SFP + оптоволоконные порты. Порт 1-4Может поддерживать стандарт IEEE 802,3 af/at PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камеры, VoIP-телефоны и промышленные датчики, через сетевой кабель. Он также соответствует сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуальных перевозок, железнодорожного транзита, электроэнергетики, горнодобывающей промышленности, металлургии, зеленой энергетики и промышленных сцен, таких как строительство, создавая рентабельную и стабильную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.

ОСОБЕННОСТЬ

Доступ 2,5G, uplink 1/2,5/10G SFP + оптоволоконный порт

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.

◇Поддержка порта 2,5G RJ45 и комбинации портов 1/2,5/10G SFP +, что позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇Порт PoE поддерживает механизм приоритета. Когда оставшейся мощности недостаточно, приоритет отдается мощности порта с высоким приоритетом, чтобы избежать перегрузки устройства.

◇4 порта 10/100/1000/2500Base-T RJ45 поддерживают питание PoE, что соответствует требованиям к питанию PoE для мониторинга безопасности, систем промышленной автоматизации, покрытия беспроводной сети и других сценариев.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR,Линк, L/A и PoE.

◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS57064PF	Неуправляемый промышленный коммутатор PoE с 4 портами RJ45 10/100/1000/2500M и 2 портами SFP + по восходящей линии связи 5/10G. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока (клеммное соединение Phoenix) и монтаж на DIN-рейку.	60 Вт/120 Вт
Примечание:Блок питания и оптический модуль в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	6-портовый промышленный коммутатор PoE 2,5G	1	Набор
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 гОптический модуль	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-T-G-SC	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения.	ПК
	2613-Р-Г-СК	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения.	ПК
10GОптический модуль	6630-G	Промышленный оптический модуль SFP, многорежимное двойное волокно 850 нм 10G, дальность передачи: 300 м, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	7832-G	Промышленный оптический модуль SFP +, одномодовое двойное волокно 10G 1310 нм, дальность передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	7832-33-G	Промышленный оптический модуль SFP +, одномодовое одиночное волокно 10G TX1330nm/ RX1270nm, расстояние передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	7832-27-G	Промышленный оптический модуль SFP +, одномодовое одиночное волокно 10G TX1270nm/ RX1330nm, дальность передачи: 20 км, интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

60W DIN рейка промышленного питания

GWS-DP60-48

DIN-рейка 60 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 1.0A

Выходное напряжение: DC48V, 1.25A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

120W DIN-рейка промышленного питания

GWS-DP120-48

DIN-рейка 120 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 2.3A

Выходное напряжение: DC48V, 2.5A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS57064PF
Характеристики интерфейса
Фиксированный порт	2*1/2,5/10G восходящие оптоволоконные порты SFP (данные) 4 порта PoE 10/100/1000/2500Base-T (данные/питание) 2 комплекта V , V-резервных портов питания постоянного тока (промышленный терминал Phoenix 5P)
Порт Ethernet	Порт 1-4 может поддерживать автоматическое определение 10/100/1000/2500Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров) 2500BASE-T: Cat6a или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модуль (опционный одиночн-режим/мульти-режим, одиночное волокно/модуль двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, 850 нм/0-300 м (10G), однорежимный: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae R 10GBase-SR/
Режим переадресовки	Хранить и вперед (полная скорость провода)
Коммутационная способность	60 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	44,64 Мпс
МАК	4 К
Буферная память	4 м
Джамбо рамка	12 К
Светодиодный индикатор	Питание: PWR (зеленый), Сеть: Link (желтый), PoE: PoE (зеленый), Порт оптоволокна: L/A (зеленый)
PoE & Электропитание
Порт PoE	Порт 1-4
Пин электропитания	1/2( )3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	В режиме ожидания <5 Вт, полная нагрузка af<60 Вт, при <120 Вт
Входное напряжение/интерфейс	DC48-57V, промышленный терминал Феникса 5П, защита от обратного хода поддержки.
Электропитание	Нет, опционально 48V/60W или 48V/120W промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	11910030 мм
Вес нетто/брутто	0,4 кг/0,5 кг
Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV Уровень защиты: IP40, молниезащита: 6KV 8/20us IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)
Сертификация	Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
