Гигабитный 2-портовый промышленный коммутатор PoE

Модель： ONV-IPS33021PFS

Неуправляемый промышленный коммутатор PoE с портом RJ45 1*10/100/1000M и одномодовым двухволоконным оптическим модулем SC восходящей линии связи 1*1000M (1310 нм/20 км). Порт 1 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

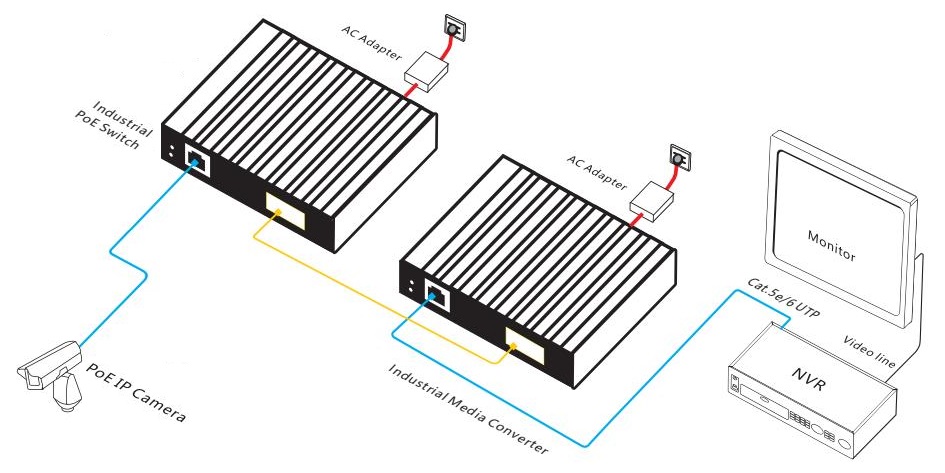

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS33021PFS-этоГПромышленный оптоволоконный коммутатор igabit PoE, независимо разработанный ONV. Он имеет порт 1*10/100/1000Base-T RJ45 и порт волокна SC uplink 1 * 1000Base-X. Порт 1 может поддерживать стандарт IEEE 802,3 af/at PoE, а мощность однопортового PoE составляет 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать устройства приема питания, соответствующие стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камера, VoIP и промышленные датчики, через сетевой кабель. Он также соответствует сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуальных перевозок, железнодорожного транзита, энергетики, горнодобывающей, нефтяной и промышленной сфер, таких как судоходство, металлургия и строительство экологически чистой энергии, образуя экономичную, стабильную и надежную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.

ОСОБЕННОСТЬ

Гигабитный доступ

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.

◇СПоддержкаГигабитный порт RJ45 иВосходящийСКПорт волокна для того чтобы соотвествовать сети различных сценариев.

Интеллектуальный источник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇1*10/100/1000Порт Base-T RJ45 поддерживает питание PoE для удовлетворения потребностей в источнике питания PoE в различных сценариях в промышленной сфере.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR, Link и PoE.

◇Низкое энергопотребление,AСнабжение жилищем алюминиевого сплава,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

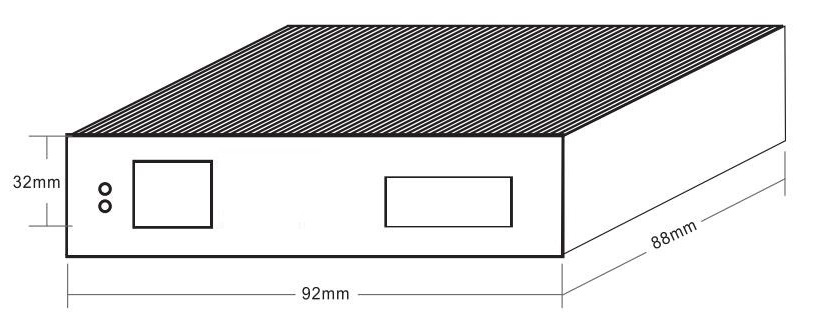

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS33021PFS	Неуправляемый промышленный коммутатор PoE с 110/100/1000МRJ45Порт и 11000МВосходящийОдномодовый двойнойВолокноСКОптическийМодуль(1310НМ/20 км).Порт 1 может поддерживать стандарт IEEE 802,3 af/at PoE.Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	24 Вт/36 Вт
ONV-IPS33021PFS-M	Неуправляемый промышленный коммутатор PoE с 110/100/1000МRJ45Порт и 11000ММульти-режим восходящей линии связиДвойнойВолокноСКОптическийМодуль(850 нм/550 м).Порт 1 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	24 Вт/36 Вт
ONV-IPS33021PFS-A	Неуправляемый промышленный PoEПереключатель с 110/100/1000МRJ45Порт и 11000МВосходящий одномодовый одноволоконный оптический SCМодуль(1310нм/20 км или 1550нм/20Км).Порт 1 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	24 Вт/36 Вт
ONV-IPS33021PFS-B	Неуправляемый промышленный коммутатор PoE с 110/100/1000МRJ45Порт и 11000МВосходящий одномодовый одноволоконныйСКОптическийМодуль(1550 нм/20 км или1310НM/20Км).Порт 1 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	24 Вт/36 Вт
ONV-IPS33032PFS	Неуправляемый промышленный коммутатор PoE с2* 10/100/1000МRJ45ПортСИ 1*1000МВосходящийОдномодовый двойнойВолокноСКОптическийМодуль(1310НМ/20 км).Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
ONV-IPS33032PFS-M	Неуправляемый промышленный коммутатор PoE с2* 10/100/1000МRJ45ПортСИ 1*1000ММульти-режим восходящей линии связиДвойнойВолокноСКОптическийМодуль(850 нм/550 м).Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
ONV-IPS33032PFS-A	Неуправляемый промышленный коммутатор PoE с2* 10/100/1000МRJ45ПортСИ 1*1000МВосходящий одномодовый одноволоконный оптический SCМодуль(1310нм/20 км или 1550нм/20Км).Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
ONV-IPS33032PFS-B	Неуправляемый промышленный коммутатор PoE с2* 10/100/1000МRJ45ПортСИ 1*1000МВосходящийОдномодовое одиночное волокноСКОптическийМодуль(1550 нм/20 км или1310НM/20Км).Порт 1-2 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	36 Вт/60 Вт
Примечание:Блок питания в комплект не входит и его необходимо покупать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	2-портовыйГПромышленный коммутатор PoE IGABit	1	СET
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

Промышленный блок питания 36 Вт DIN-рейка

GWS-DP36-48

ДINРельс 36 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 0,56 A

Выходное напряжение: DC48V, 0,75A

Рабочая температура: от-40 ℃ до 70 ℃

ПК

60W DIN рейка промышленного питания

GWS-DP60-48

ДINРельс 60 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 1.0A

Выходное напряжение: DC48V, 1.25A

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33021PFS	ONV-IPS33032PFS
Характеристики интерфейса
Фиксированный порт	1 порт PoE 10/100/1000Base-T (данные/питание) Порт волокна СК 1 * 1000Басе-С (данные) 2 комплекта V +, V-резервных портов питания постоянного тока (промышленный терминал Phoenix 5P)	2 порта PoE 10/100/1000Base-T (данные/питание) Порт волокна СК 1 * 1000Басе-С (данные) 2 комплекта V +, V-резервных портов питания постоянного тока (промышленный терминал Phoenix 5P)
Порт Ethernet	Порт 1/ 1-2 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров)С) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)С) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)С)
Порт оптического волокна:	Модуль СК одномодового двойного волокна гигабита оптически. (опционное одномодовое одиночное волокно/модуль мультимодного двойного волокна оптически)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одиночный режим: 1310 нм/0-40 км, 1550 нм/0-120 км;
Параметры чипа
Сетевой протокол	IEEE 802. 3 10BASE-T, IEEE 802. 3i 10Base-T, IEEE 802. 3u 100Base-TX, IEEE 802. 3ab 1000Base-T, IEEE 802. 3z 1000Base-X, IEEE 802. 3х
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Емкость переключения:	12 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	2,98 Мпс	4,46 Мпс
МАК	2 К
Буферная память	2 м
Джамбо рамка	9,2 К
Светодиодный индикатор	Питание: PWR (зеленый), Сеть: Link, Link/Act (желтый), PoE: PoE (зеленый)
PoE & Электропитание
Порт PoE	Порт 1	Порт 1-2
Пин электропитания	1/2 (+) 3/6 (-)
Потребляемая мощность	В режиме ожидания <4 Вт, полная нагрузка <32 Вт	В режиме ожидания <5 Вт, полная нагрузка <60 Вт
Входное напряжение/интерфейс	DC48-57V, промышленный терминал Феникса 5П, защита от обратного хода поддержки.
Электропитание	Нет, опционально 48V/36W или 48V/60W промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер	928832 мм
Вес нетто/брутто	0,3 кг/0,4 кг
Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ Уровень защиты: IP40, молниезащита: 6KV 8/20us IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)
Сертификация	CCC, маркировка CE, реклама, CE/LVD EN62368-1, FCC Part 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
