ОБЗОР
ONV-IPS31021PFS-это промышленный оптоволоконный коммутатор PoE 10/100M, независимо разработанный ONV. Он имеет порт RJ45 1*10/100M и оптоволоконный порт SC восходящей линии связи 1*155M. Порт 1 может поддерживать стандарт IEEE 802,3 af/at PoE, а мощность однопортового PoE составляет 30 Вт.. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечные устройства PoE, такие как беспроводные точки доступа, IP-камеры и промышленные датчики, через сетевой кабель, и соответствовать сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуального транспорта, железнодорожного транзита, энергетики, горнодобывающей промышленности, нефти и морских перевозок. Промышленные сцены, такие как металлургия и зеленая энергия, строительство, образуют экономически эффективную, стабильную и надежную сеть связи.. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.
ОСОБЕННОСТЬ
Доступ 10/100M
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.
◇СПоддержка 10/100M RJ45ПортИСК 155 МКомбинация оптоволоконных портов, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.
Интеллектуальный источник питания PoE
◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.
◇1*10/100Base-TXПорт RJ45 поддерживает питание PoE для удовлетворения потребностей в источнике питания PoE в различных сценариях в промышленной сфере.
Стабильно и надежно
◇CCC, CE, FCC, RoHS.
◇Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR, Link и PoE.
◇Низкое энергопотребление,Корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

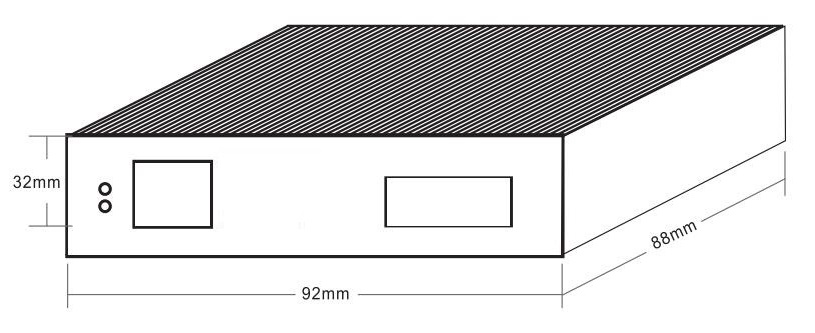

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Рекомендуемый источник питания |
|
ONV-IPS31021PFS |
Неуправляемый промышленный коммутатор PoE с 1*10/100MRJ45Порт и 1*155МВосходящийСКВолокноПорт(1310НM/20 км одномодовый двойнойВолокноОптическийМодуль).Порт 1 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку. |
36 Вт |
|
ONV-IPS31021PFS-M |
Неуправляемый промышленный PoEПереключатель с 1*10/100 мRJ45Порт и 1*155МВосходящийСКВолокноПорт(850 нм/550 м или1310НМ/2 кмМульти-режимДвойнойВолокноОптическийМодуль).Порт 1 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку. |
36 Вт |
|
ONV-IPS31021PFS-A |
Неуправляемый промышленный коммутатор PoE с 1*10/100MRJ45Порт и 1*155МВосходящийСКВолокноПорт(1310НM/20КмОдномодовый одиночный волоконно-оптическийМодуль).Порт 1 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку. |
36 Вт |
|
ONV-IPS31021PFS-B |
Неуправляемый промышленный коммутатор PoE с 1*10/100MRJ45Порт и 1*155МВосходящийСКВолокноПорт(1550 нм/20 км или1310НM/20КмОдномодовый одиночный волоконно-оптическийМодуль).Порт 1 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку. |
36 Вт |
|
Примечание:Блок питания в комплект не входит и его необходимо покупать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
3-портовый 10/100M промышленный коммутатор PoE |
1 |
СET |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон и сертификат соответствия |
1 |
ПК |
ПНАШНИЙ ИСТОЧНИК
|
Продукт |
Модель |
Описание |
Единица |
|
Промышленный блок питания 36 Вт DIN-рейка |
GWS-DP36-48 |
DIN-рейка 36 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60Hz, 0,56 A Выходное напряжение: DC48V, 0,75A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
СВЯЗАННЫЙ ПРОДУКТ
|
Модель |
Описание |
|
ОНВ-IPS31032ПФ |
Неуправляемый промышленный коммутатор PoE с2* 10/100 мRJ45ПортСИ 1*155МВосходящийСКВолокноПорт(1310НM/20 км, одномодовый двойнойВолокноОптическийМодуль).Порт 1-2Может поддерживать IEEE 802,3 af/aТСтандарт PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку. |
|
ОНВ-IPS31004ПФ |
Неуправляемый промышленный коммутатор PoE с4* 10/100 мRJ45ПортСИ 1*155МВосходящийСКВолокноПорт(1310НM/20 км, одномодовый двойнойВолокноОптическийМодуль).Порт 1-4Может поддерживать IEEE 802,3 af/aТСтандарт PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку. |
|
ОНВ-IPS31064ПФ |
Неуправляемый промышленный коммутатор PoE с4* 10/100 мRJ45ПортСИ2* 155МВосходящий SFPВолокноПортС.Порт 1-4Может поддерживать IEEE 802,3 af/aТСтандарт PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку. |
|
ONV-IPS31084ПФ |
Неуправляемый промышленный PoEПереключаться с6* 10/100 мRJ45ПортСИ2* 155МВосходящийСКВолокноПортS (1310НM/20 км, одномодовый двойнойВолокноОптическийМодуль).Порт 1-4Может поддерживать IEEE 802,3 af/aТСтандарт PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку. |
|
ОНВ-IPS31128ПФВ |
Неуправляемый промышленный PoEПереключаться с8* 10/100 мRJ45ПортСИ2 порта RJ45 10/100/100M и 2 порта* 1000МВосходящийСФПВолокноПортС.Порт 1-8Может поддерживать IEEE 802,3 af/aТСтандарт PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
ONV-IPS31021PFS |
|
Характеристики интерфейса |
|
|
ИсправленоПOrt |
1*155 м восходящий оптоволоконный порт SC (данные) 1 *10/100База-TXПOЕПорт(Данные/ Мощность) 2 набора V , V-резервный порт питания постоянного тока (промышленный терминал Phoenix 5P) |
|
Порт Ethernet |
Порт 1 может поддерживать автоматическое определение 10/100Base-TX, полный/полудуплексный MDI/ MDI-X самоадаптацию |
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) |
|
Порт оптического волокна |
Одномодовое двойное волокно 20км, порт СК. (опционное одномодовое одиночное волокно/модуль многорежимного двойного волокна оптически) |
|
Оптический кабель/расстояние |
Многомодовый: 850 нм/0-550 м, 1310 нм/0-2 км, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км |
|
Параметр чипа |
|
|
Сетевой протокол |
IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,НВО E802.3u 100Base-TX,IEEE 802.3u 100Base-ФX, IEEE 802.3x |
|
Режим переадресовки |
Хранить и пересылать (Полная скорость провода) |
|
Коммутационная способность |
1,0Бит/с(Не блокирующий) |
|
Экспедирование Тариф @ 64 байт |
0,3Мппс |
|
МАК |
1К |
|
Буферная память |
512 К |
|
ДжамбоФРама |
1536 байт |
|
СИД Индикатор |
PoE: PoE (ГРин), Порт волокна:Форекс(ГРин), Мощность: PWR(ГРин),Сеть: Ссылка (YНижний) |
|
PoE & Электропитание |
|
|
ПOЕПорт |
Порт 1 |
|
Пин электропитания |
1/2( ) 3/6 (-) |
|
Макс Мощность на порт |
30 Вт, IEEE 802,3 af/at |
|
Потребляемая мощность |
В режиме ожидания <3 Вт, полная нагрузка af<15, при <30 Вт |
|
Входное напряжение/интерфейс |
DC48-57V, 5Терминал Феникса п промышленный, поддержка анти -- реверсивной защиты. |
|
Электропитание |
Нет, опционально 48 В/36Вт Промышленный источник питания |
|
Физический параметр |
|
|
Операция TEmp/ Влажность |
-40~+75° С,5%~90% относительной влажности без конденсации |
|
Хранение ТEmp/ Влажность |
-40~+85 ° С,5%~95% относительной влажности без конденсации |
|
Размер(Д * Ш * В) |
92*88*32Мм |
|
Вес нетто/брутто |
0,3Кг/0,4Кг |
|
Установка |
Настольный, 35 ммДинРAil |
|
Сертификация & Гарантия
